2007 Alfa Romeo 159 Betriebsanleitung (in German)

295
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Sonnenblende .......................... 88
Sonnenschutzrollo .................... 88
Standlicht
– Auswechseln einer
Glühbirne .................... 200-203
– Bedientasten ...................... 70
Symbole ................................. 10
System Hill Holder .................... 111
Tankverschluss ........................ 126
Tasten auf dem Armaturenbrett .. 72
Technische Merkmale ......... 249
T.P.M.S. (System) .................... 122
Türen ...................................... 96
Umweltschutz ......................... 127
VDC-System ............................ 110
Versorgung .............................. 255
Vom Benutzer
zugekauftes Zubehör ................ 117
Vorrüstung Autoradio ................ 116
Warnblinkleuchten ................... 72
Wartung und Pflege............ 223
– Programmierte Wartung ....... 224– Plan der programmierten
Wartung ............................ 225
– Einsatz des Fahrzeugs bei
besonderes starker
beanspruchung ................... 227
– Regelmässige kontrollen ...... 227
Ziehen von Anhängern ............. 159
– Installation der
Anhängerkupplung ................ 159
Zigarettenanzünder ................... 85
Zusätzliche Standheizung .......... 69 – Spritzdüsen ........................ 244
– Wischblätter ....................... 243
Scheinwerfer ........................... 65
– Ausrichtung des Lichtkegels .. 106
– Ausrichtung der
Nebelscheinwerfer ............... 107
– Einstellung der Scheinwerfer
im Ausland ......................... 107
– Regler der
Scheinwerferausrichtung ...... 106
Scheinwerferwaschanlage
– Bedientasten ...................... 75
– Flüssigkeitsstand ................. 232
Schiebedach ............................ 93
Schilder
– Kenndaten ......................... 250
– Lackkenndaten ................... 251
Schneeketten .......................... 163
Sensor für die automatischen
Scheinwerfer ......................... 71
Sicherheit............................ 129
Sicherheitsgurte ....................... 130
Sicherungen
(Auswechseln) ................ 209-291
Sitze ...................................... 45
Skiöffnung .............................. 84

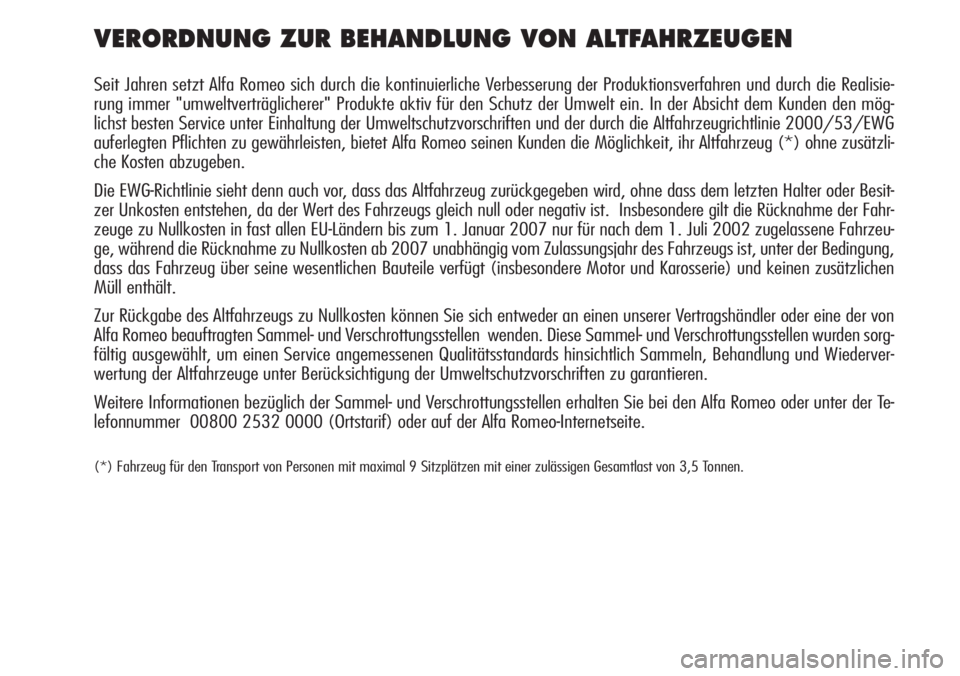

VERORDNUNG ZUR BEHANDLUNG VON ALTFAHRZEUGEN
Seit Jahren setzt Alfa Romeo sich durch die kontinuierliche Verbesserung der Produktionsverfahren und durch die Realisie-
rung immer "umweltverträglicherer" Produkte aktiv für den Schutz der Umwelt ein. In der Absicht dem Kunden den mög-
lichst besten Service unter Einhaltung der Umweltschutzvorschriften und der durch die Altfahrzeugrichtlinie 2000/53/EWG
auferlegten Pflichten zu gewährleisten, bietet Alfa Romeo seinen Kunden die Möglichkeit, ihr Altfahrzeug (*) ohne zusätzli-
che Kosten abzugeben.
Die EWG-Richtlinie sieht denn auch vor, dass das Altfahrzeug zurückgegeben wird, ohne dass dem letzten Halter oder Besit-
zer Unkosten entstehen, da der Wert des Fahrzeugs gleich null oder negativ ist. Insbesondere gilt die Rücknahme der Fahr-
zeuge zu Nullkosten in fast allen EU-Ländern bis zum 1. Januar 2007 nur für nach dem 1. Juli 2002 zugelassene Fahrzeu-
ge, während die Rücknahme zu Nullkosten ab 2007 unabhängig vom Zulassungsjahr des Fahrzeugs ist, unter der Bedingung,
dass das Fahrzeug über seine wesentlichen Bauteile verfügt (insbesondere Motor und Karosserie) und keinen zusätzlichen
Müll enthält.
Zur Rückgabe des Altfahrzeugs zu Nullkosten können Sie sich entweder an einen unserer Vertragshändler oder eine der von
Alfa Romeo beauftragten Sammel- und Verschrottungsstellen wenden. Diese Sammel- und Verschrottungsstellen wurden sorg-
fältig ausgewählt, um einen Service angemessenen Qualitätsstandards hinsichtlich Sammeln, Behandlung und Wiederver-
wertung der Altfahrzeuge unter Berücksichtigung der Umweltschutzvorschriften zu garantieren.
Weitere Informationen bezüglich der Sammel- und Verschrottungsstellen erhalten Sie bei den Alfa Romeo oder unter der Te-
lefonnummer 00800 2532 0000 (Ortstarif) oder auf der Alfa Romeo-Internetseite.
(*) Fahrzeug für den Transport von Personen mit maximal 9 Sitzplätzen mit einer zulässigen Gesamtlast von 3,5 Tonnen.

A A
N N
M M
E E
R R
K K
U U
N N
G G
E E
N N

ERNEUERUNG DES MOTORÖLS
KRAFTSTOFF TANKEN
QUALITYASSISTENZA TECNICA - INGEGNERIA ASSISTENZIALE
Largo Senatore G. Agnelli, 5 - 10040 Volvera - Torino (Italia)
Fiat Auto S.p.A.
Veröffentlichung Nr. 60431671 - 1. Ausgabe - 01/2007
Alle Rechte vorbehalten. Der Nachdruck, auch auszugsweise, ist ohne schriftliche
Genehmigung seitens der Fiat Auto S.p.A. verboten.
SERVICE
1.8 1.9 JTS - 2.2 JTS - 3.2 JTS 1.9 JTDM8v 2.4 JTDM1.9 JTDM16v
Schmierkreis Motor 4,5 5,4 4,6 6,4
Das Altöl nicht in der Natur ablagern.

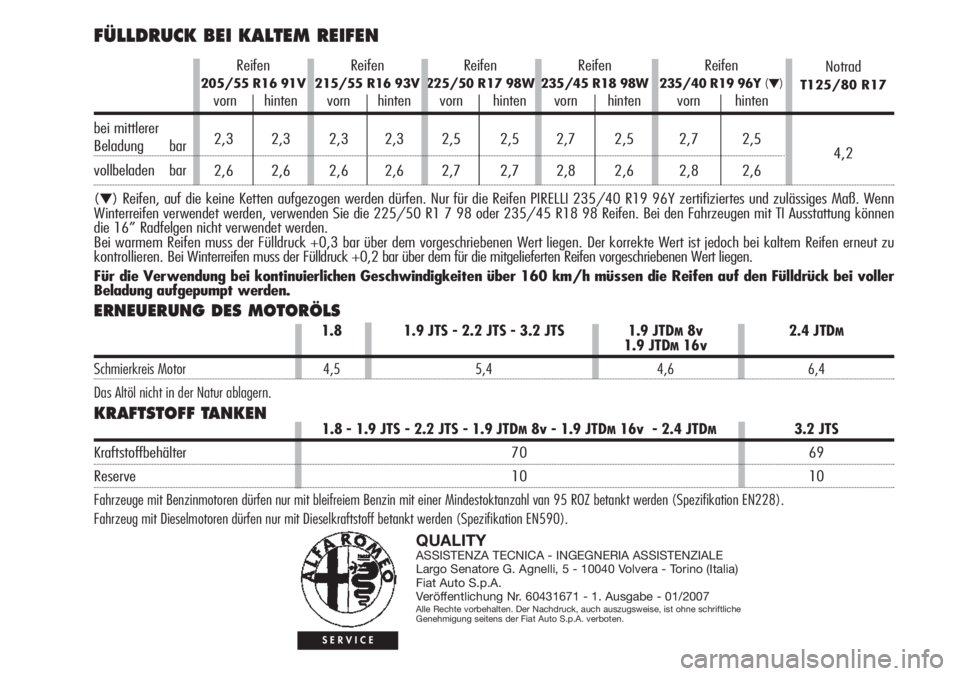

FÜLLDRUCK BEI KALTEM REIFEN
(▼) Reifen, auf die keine Ketten aufgezogen werden dürfen. Nur für die Reifen PIRELLI 235/40 R19 96Y zertifiziertes und zulässiges Maß. Wenn
Winterreifen verwendet werden, verwenden Sie die 225/50 R1 7 98 oder 235/45 R18 98 Reifen. Bei den Fahrzeugen mit TI Ausstattung können
die 16” Radfelgen nicht verwendet werden.
Bei warmem Reifen muss der Fülldruck +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei kaltem Reifen erneut zu
kontrollieren.Bei Winterreifen muss der Fülldruck +0,2 bar über dem für die mitgelieferten Reifen vorgeschriebenen Wert liegen.
Für die Verwendung bei kontinuierlichen Geschwindigkeiten über 160 km/h müssen die Reifen auf den Fülldrück bei voller
Beladung aufgepumpt werden.
1.8 - 1.9 JTS - 2.2 JTS - 1.9 JTDM8v - 1.9 JTDM16v - 2.4 JTDM3.2 JTS
Kraftstoffbehälter 70 69
Reserve 10 10
Fahrzeuge mit Benzinmotoren dürfen nur mit bleifreiem Benzin mit einer Mindestoktanzahl van 95 ROZ betankt werden (Spezifikation EN228).
Fahrzeug mit Dieselmotoren dürfen nur mit Dieselkraftstoff betankt werden (Spezifikation EN590).
Reifen
205/55 R16 91V
vorn hinten
2,3 2,3
2,6 2,6Reifen
215/55 R16 93V
vorn hinten
2,3 2,3
2,6 2,6Reifen
225/50 R17 98W
vorn hinten
2,5 2,5
2,7 2,7Reifen
235/45 R18 98W
vorn hinten
2,7 2,5
2,8 2,6Reifen
235/40 R19 96Y (▼)
vorn hinten
2,7 2,5
2,8 2,6Notrad
T125/80 R17
4,2
bei mittlerer
Beladung bar
vollbeladen bar

BETRIEBSANLEITUNG UND WARTUNGALFA
159
SERVICE
DEUTSCH
Alfa 159 cop. LUM TED 1-10-2007 9:51 Pagina 1
