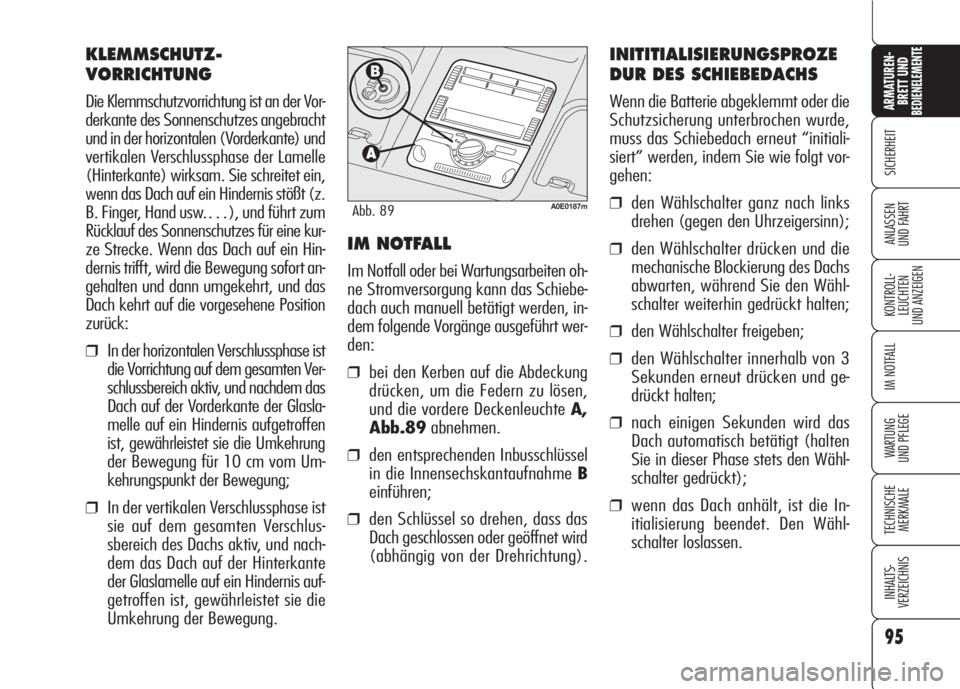

KLEMMSCHUTZ-
VORRICHTUNG
Die Klemmschutzvorrichtung ist an der Vor-
derkante des Sonnenschutzes angebracht
und in der horizontalen (Vorderkante) und
vertikalen Verschlussphase der Lamelle
(Hinterkante) wirksam. Sie schreitet ein,
wenn das Dach auf ein Hindernis stößt (z.
B. Finger, Hand usw.…), und führt zum
Rücklauf des Sonnenschutzes für eine kur-
ze Strecke. Wenn das Dach auf ein Hin-
dernis trifft, wird die Bewegung sofort an-
gehalten und dann umgekehrt, und das
Dach kehrt auf die vorgesehene Position
zurück:
❒In der horizontalen Verschlussphase ist
die Vorrichtung auf dem gesamten Ver-
schlussbereich aktiv, und nachdem das
Dach auf der Vorderkante der Glasla-
melle auf ein Hindernis aufgetroffen
ist, gewährleistet sie die Umkehrung
der Bewegung für 10 cm vom Um-
kehrungspunkt der Bewegung;
❒In der vertikalen Verschlussphase ist
sie auf dem gesamten Verschlus-
sbereich des Dachs aktiv, und nach-
dem das Dach auf der Hinterkante
der Glaslamelle auf ein Hindernis auf-
getroffen ist, gewährleistet sie die
Umkehrung der Bewegung.
IM NOTFALL
Im Notfall oder bei Wartungsarbeiten oh-
ne Stromversorgung kann das Schiebe-
dach auch manuell betätigt werden, in-
dem folgende Vorgänge ausgeführt wer-
den:
❒bei den Kerben auf die Abdeckung
drücken, um die Federn zu lösen,
und die vordere Deckenleuchte A,
Abb.89abnehmen.
❒den entsprechenden Inbusschlüssel
in die Innensechskantaufnahme B
einführen;
❒den Schlüssel so drehen, dass das
Dach geschlossen oder geöffnet wird
(abhängig von der Drehrichtung).
INITITIALISIERUNGSPROZE
DUR DES SCHIEBEDACHS
Wenn die Batterie abgeklemmt oder die
Schutzsicherung unterbrochen wurde,
muss das Schiebedach erneut “initiali-
siert” werden, indem Sie wie folgt vor-
gehen:
❒den Wählschalter ganz nach links
drehen (gegen den Uhrzeigersinn);
❒den Wählschalter drücken und die
mechanische Blockierung des Dachs
abwarten, während Sie den Wähl-
schalter weiterhin gedrückt halten;
❒den Wählschalter freigeben;
❒den Wählschalter innerhalb von 3
Sekunden erneut drücken und ge-
drückt halten;
❒nach einigen Sekunden wird das
Dach automatisch betätigt (halten
Sie in dieser Phase stets den Wähl-
schalter gedrückt);
❒wenn das Dach anhält, ist die In-
itialisierung beendet. Den Wähl-
schalter loslassen.
A0E0187mAbb. 89

96
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRTTürverriegelung/-
entriegelung von innen
Die Taste
q(Abb. 90) drücken, um
alle Türen zu ver-/entriegeln.
Die Taste ist mit einer kreisförmigen Led
versehen, die den Zustand (Türen ver-
oder entriegelt) des Fahrzeugs anzeigt.
Wenn die Türen verriegelt sind, ist die
Led eingeschaltet. In diesem Fall erfolgt
durch erneuten Druck der Taste die Zen-
tralentriegelung aller Türen und die Aus-
schaltung der Led. Bei abgezogenem
Schlüssel erlischt die Led nach etwa 2
Minuten. Wenn die Türen entriegelt sind,
ist die Led ausgeschaltet, und ein Druck
der Taste löst die Zentralverriegelung al-
ler Türen aus. Die Türverriegelung wird
nur aktiviert, wenn alle Türen korrekt
geschlossen sind.
TÜREN
ZENTRALVERRIEGELUNG/-
ENTRIEGELUNG DER TÜREN
Türverriegelung von außen
Bei geschlossenen Türen die Taste
Áauf
dem elektronischen Schlüssel drücken,
oder den Metalleinsatz (im Inneren des
Schlüssels) in das Schloss der Fahrer-
tür stecken und drehen. Die Türverrie-
gelung wird nur aktiviert, wenn alle
Türen geschlossen sind. Wenn infolge
des Drucks der Taste
Áauf dem elek-
tronischen Schlüssel eine oder mehrere
Türen geöffnet sind, blinken die Fahr-
trichtungsanzeiger und die Led auf der
Fahrertür etwa 3 Sekunden lang schnell.
Wenn dagegen eine oder mehrere Türen
infolge der Drehung des Metalleinsatzes
des elektronischen Schlüssels geöffnet
sind, blinkt nur die Led auf der Fahrertür
schnell für etwa 3 Sekunden. Wenn die
Türen geschlossen sind, aber der Koffer-
raum geöffnet ist, erfolgt die Türverrie-
gelung. Die Fahrtrichtungsanzeiger (nur
für die Verriegelung durch Druck der Taste
Á) und die Led auf der Fahrertür blinken
schnell für etwa 3 Sekunden.
A0E0025mAbb. 90
Durch die Betätigung des "Setup-Menu"
des Fahrzeugs (oder für einige Versio-
nen des Radionavigationssystems) ist es
möglich, die Funktion einzuschalten, mit
der man durch Drücken der Taste
Áauf
dem elektronischen Schlüssel nur das
Türschloss auf der Fahrerseite entriegeln
kann (siehe Abschnitt “Rekonfigurier-
bares Multifunktionsdisplay” in diesem
Kapitel).
Bei eingeschalteter Funktion (ON) ist
es auf jeden Fall möglich, die Schlös-
ser der anderen Türen durch Drücken der
Taste
qAbb. 90auf der mittleren
Konsole zu entriegeln.
Türentriegelung von außen
Die Taste
Ëauf dem elektronischen
Schlüssel drücken, oder den Metallein-
satz (im Inneren des Schlüssels) in das
Schloss der Fahrertür einführen und dre-
hen.

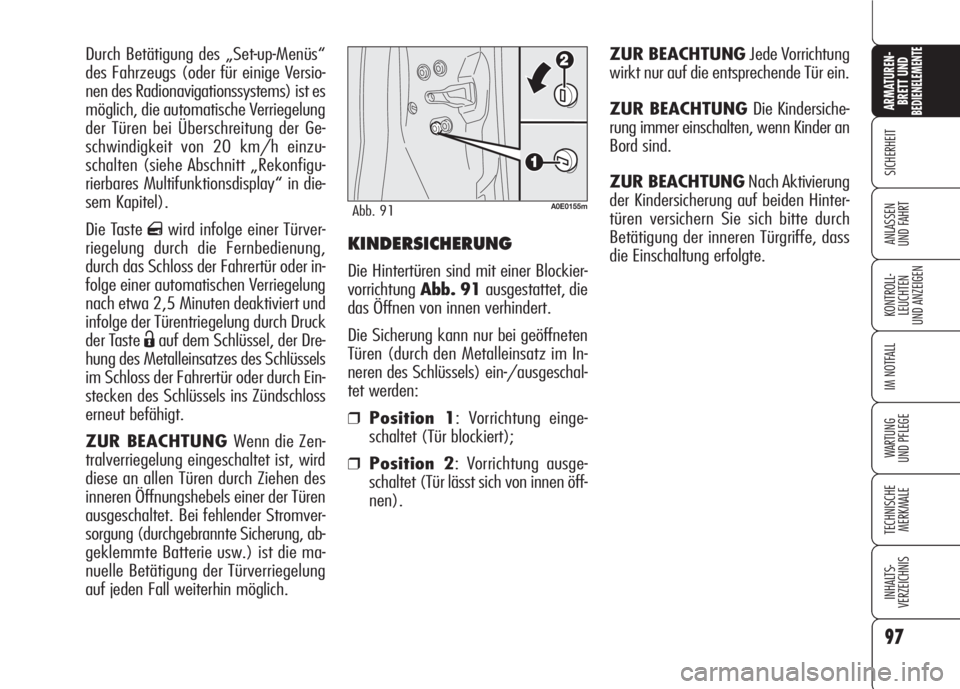

KINDERSICHERUNG
Die Hintertüren sind mit einer Blockier-
vorrichtungAbb. 91 ausgestattet, die
das Öffnen von innen verhindert.
Die Sicherung kann nur bei geöffneten
Türen (durch den Metalleinsatz im In-
neren des Schlüssels) ein-/ausgeschal-
tet werden:
❒Position 1: Vorrichtung einge-
schaltet (Tür blockiert);
❒Position 2: Vorrichtung ausge-
schaltet (Tür lässt sich von innen öff-
nen).ZUR BEACHTUNGJede Vorrichtung
wirkt nur auf die entsprechende Tür ein.
ZUR BEACHTUNG Die Kindersiche-
rung immer einschalten, wenn Kinder an
Bord sind.
ZUR BEACHTUNGNach Aktivierung
der Kindersicherung auf beiden Hinter-
türen versichern Sie sich bitte durch
Betätigung der inneren Türgriffe, dass
die Einschaltung erfolgte.
97
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Durch Betätigung des „Set-up-Menüs“
des Fahrzeugs (oder für einige Versio-
nen des Radionavigationssystems) ist es
möglich, die automatische Verriegelung
der Türen bei Überschreitung der Ge-
schwindigkeit von 20 km/h einzu-
schalten (siehe Abschnitt „Rekonfigu-
rierbares Multifunktionsdisplay“ in die-
sem Kapitel).
Die Taste
qwird infolge einer Türver-
riegelung durch die Fernbedienung,
durch das Schloss der Fahrertür oder in-
folge einer automatischen Verriegelung
nach etwa 2,5 Minuten deaktiviert und
infolge der Türentriegelung durch Druck
der Taste
Ëauf dem Schlüssel, der Dre-
hung des Metalleinsatzes des Schlüssels
im Schloss der Fahrertür oder durch Ein-
stecken des Schlüssels ins Zündschloss
erneut befähigt.
ZUR BEACHTUNG Wenn die Zen-
tralverriegelung eingeschaltet ist, wird
diese an allen Türen durch Ziehen des
inneren Öffnungshebels einer der Türen
ausgeschaltet. Bei fehlender Stromver-
sorgung (durchgebrannte Sicherung, ab-
geklemmte Batterie usw.) ist die ma-
nuelle Betätigung der Türverriegelung
auf jeden Fall weiterhin möglich.
A0E0155mAbb. 91

Die Neuausrichtung des Griffs auf den
Schlössern kann (nur wenn die Batteri-
eladung wiederhergestellt wurde) wie
folgt erhalten werden:
❒Druck auf die Taste Ëdes elektroni-
schen Schlüssels;
❒Druck auf die Taste qzur Ver-
/Entriegelung der Türen;
❒Öffnung durch Schlüssel auf dem Tür-
schloss der Vordertür;
❒Ziehen am inneren Türgriff.ZUR BEACHTUNGWenn an den
Hintertüren die Kindersicherung und die
vorher beschriebene Verriegelung ein-
geschaltet ist, erfolgt die Öffnung der
Türen nicht durch Betätigung des inne-
ren Öffnungshebels der Türen, sondern
es wird nur der Griff der Schlösser neu
ausgerichtet. Zum Öffnen der Tür ist es
notwendig, am äußeren Türgriff zu zie-
hen. Durch die Einschaltung des Not-
verschlusses wird die Taste der Zentral-
ver-/entriegelung der Türen
qnicht aus-
geschaltet.
ZUR BEACHTUNG Wenn die Batte-
rie abgeklemmt wurde oder die Schutz-
sicherung durchgebrannt ist, muss der
Mechanismus zum Öffnen/Schließen
der Türen gemäß folgendem Verfahren
"initialisiert" werden:
❒alle Türen schließen;
❒die Taste Áauf der Fernbedienung
oder die Taste
qauf dem Zentral-
möbelstück drücken;
❒die Taste Ëauf der Fernbedienung
oder die Taste
qauf dem Zentral-
möbelstück drücken;
TÜRVERRIEGELUNG MIT
LEERER BATTERIE
Wenn die Fahrzeugbatterie leer ist, ge-
hen Sie für die Türverriegelung gemäß
folgender Beschreibung vor.

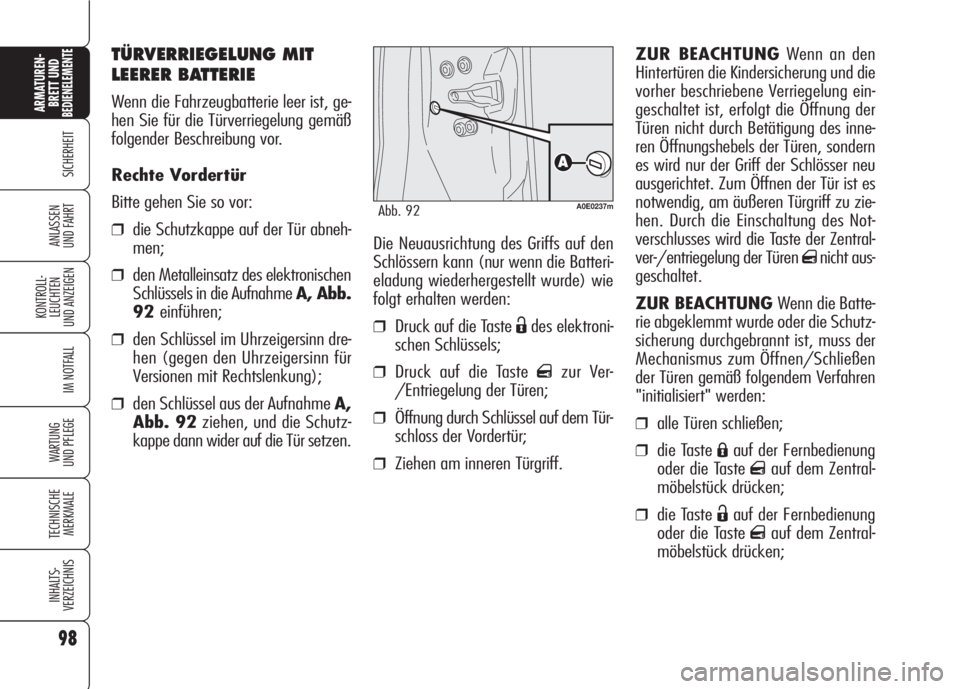

Rechte Vordertür
Bitte gehen Sie so vor:
❒die Schutzkappe auf der Tür abneh-
men;
❒den Metalleinsatz des elektronischen
Schlüssels in die Aufnahme A, Abb.
92einführen;
❒den Schlüssel im Uhrzeigersinn dre-
hen (gegen den Uhrzeigersinn für
Versionen mit Rechtslenkung);
❒den Schlüssel aus der Aufnahme A,
Abb. 92ziehen, und die Schutz-
kappe dann wider auf die Tür setzen.
98
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0237mAbb. 92

99
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
ZUR BEACHTUNGSollte die Klemm-
schutzvorrichtung innerhalb von 1 Mi-
nute 5 Mal einschreiten oder im Falle ei-
ner Havarie, geht das System automa-
tisch auf die Selbstschutzbetriebsart “Re-
covery “. Diese Bedingung wird durch
das ruckweise Hochfahren des Fensters
bei Verschluss angezeigt.
In diesem Fall muss das System in fol-
gender Weise rückgestellt werden:
❒ die Öffnung der Fenster ausführen;
oder
❒den elektronischen Schlüssel aus dem
Zündschloss ziehen und dann wieder
einstecken.
Sind keine Anomalien vorhanden, geht
der Fensterheber automatisch auf Nor-
malbetrieb, anderenfalls siehe das Kapi-
tel “Kontrollleuchten und Anzeigen”.
Super-Öffnung/Super-
Verschluss der Fenster und
Schiebedach (wo vorgesehen)
Mit dem Metalleinsatz des Schlüssels
Auf allen Versionen:
❒ Durch Drehung im Uhrzeigersinn des
Metalleinsatzes des Schlüssels im Tür-schloss der Fahrerseite erfolgt die Su-
peröffnung: Alle Fenster und das
Schiebedach (wo vorgesehen) öffnen
sich gleichzeitig.
❒ Durch Drehung gegen den Uhrzeiger-
sinn des Metalleinsatzes des Schlüssels
im Türschloss der Fahrerseite erfolgt der
Superverschluss: Alle Fenster und das
Schiebedach (wo vorgesehen)
schließen sich gleichzeitig.
Mit Fernbedienung
Auf allen Versionen für die Superöffnung
länger als 2 Sekunden auf die Taste
Ë
drücken: Alle Fenster und das Schiebe-
dach (wo vorgesehen) öffnen sich
gleichzeitig.
Auf allen Versionen, die mit 4 elektri-
schen Fensterhebern ausgestattet sind,
für den Superverschluss länger als 2 Se-
kunden auf die Taste
Ádrücken: Alle
Fenster und das Schiebedach (wo vor-
gesehen) schließen sich gleichzeitig.
ELEKTRISCHE
FENSTERHEBER
Die Versionen mit 2 elektrischen vorde-
ren Fensterhebern sind nur auf der Fah-
rertür mit der automatischen Funkti-
onsweise des Fensters zum
Schließen/Öffnen ausgestattet.
Die Versionen mit 4 elektrischen Fen-
sterhebern sind dagegen auf allen Türen
mit der automatischen Funktionsweise
der Fenster zum Schließen/Öffnen aus-
gestattet. Für Versionen/Märkte können
die Fensterheber, falls vorgesehen, mit
einem Sicherheitssystem ausgestattet
werden. Die angebrachten mit Dichtun-
gen, verhindern das Zerquetschen von
Fingern und erkennt das Vorhandensein
eines Hindernisses während dem
Schließen des Fensters. Bei einem sol-
chen Ereignis wird das System unterbro-
chen und ändert die Fahrt des Fensters.
Dieses Sicherheitssystem ist besonders
nützlich bei einer versehentlichen Betäti-
gung der Fenster durch Kinder, die sich
eventuell an Bord befinden, und er-
möglicht die Super-Öffnung/Super-Ver-
schluss der Fenster (wo vorgesehen)
beim Verlassen des Fahrzeugs.
Das System entspricht
der Norm 2000/4/ CE
über den Schutz von In-
sassen, die sich hinauslehnen.

100
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

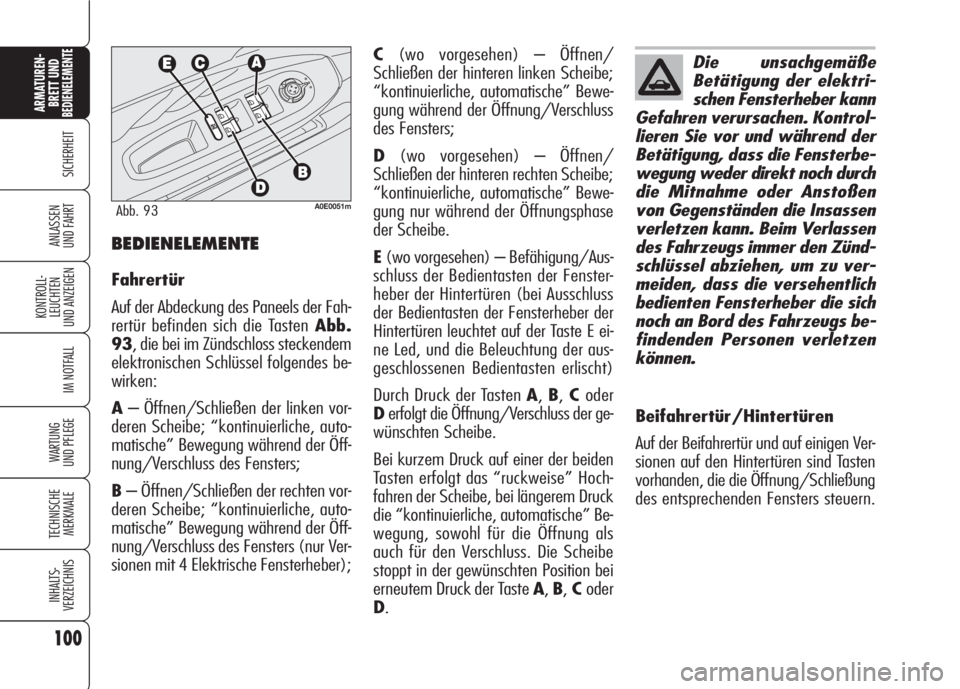

C(wo vorgesehen) – Öffnen/
Schließen der hinteren linken Scheibe;
“kontinuierliche, automatische” Bewe-
gung während der Öffnung/Verschluss
des Fensters;
D(wo vorgesehen) – Öffnen/
Schließen der hinteren rechten Scheibe;
“kontinuierliche, automatische” Bewe-
gung nur während der Öffnungsphase
der Scheibe.
E(wo vorgesehen) – Befähigung/Aus-
schluss der Bedientasten der Fenster-
heber der Hintertüren (bei Ausschluss
der Bedientasten der Fensterheber der
Hintertüren leuchtet auf der Taste E ei-
ne Led, und die Beleuchtung der aus-
geschlossenen Bedientasten erlischt)
Durch Druck der Tasten A,B,Coder
Derfolgt die Öffnung/Verschluss der ge-
wünschten Scheibe.
Bei kurzem Druck auf einer der beiden
Tasten erfolgt das “ruckweise” Hoch-
fahren der Scheibe, bei längerem Druck
die “kontinuierliche, automatische” Be-
wegung, sowohl für die Öffnung als
auch für den Verschluss. Die Scheibe
stoppt in der gewünschten Position bei
erneutem Druck der Taste A,B,Coder
D.Beifahrertür/Hintertüren
Auf der Beifahrertür und auf einigen Ver-
sionen auf den Hintertüren sind Tasten
vorhanden, die die Öffnung/Schließung
des entsprechenden Fensters steuern.
BEDIENELEMENTE
Fahrertür
Auf der Abdeckung des Paneels der Fah-
rertür befinden sich die Tasten Abb.
93, die bei im Zündschloss steckendem
elektronischen Schlüssel folgendes be-
wirken:
A– Öffnen/Schließen der linken vor-
deren Scheibe; “kontinuierliche, auto-
matische” Bewegung während der Öff-
nung/Verschluss des Fensters;
B– Öffnen/Schließen der rechten vor-
deren Scheibe; “kontinuierliche, auto-
matische” Bewegung während der Öff-
nung/Verschluss des Fensters (nur Ver-
sionen mit 4 Elektrische Fensterheber);
A0E0051mAbb. 93
Die unsachgemäße
Betätigung der elektri-
schen Fensterheber kann
Gefahren verursachen. Kontrol-
lieren Sie vor und während der
Betätigung, dass die Fensterbe-
wegung weder direkt noch durch
die Mitnahme oder Anstoßen
von Gegenständen die Insassen
verletzen kann. Beim Verlassen
des Fahrzeugs immer den Zünd-
schlüssel abziehen, um zu ver-
meiden, dass die versehentlich
bedienten Fensterheber die sich
noch an Bord des Fahrzeugs be-
findenden Personen verletzen
können.

101
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN

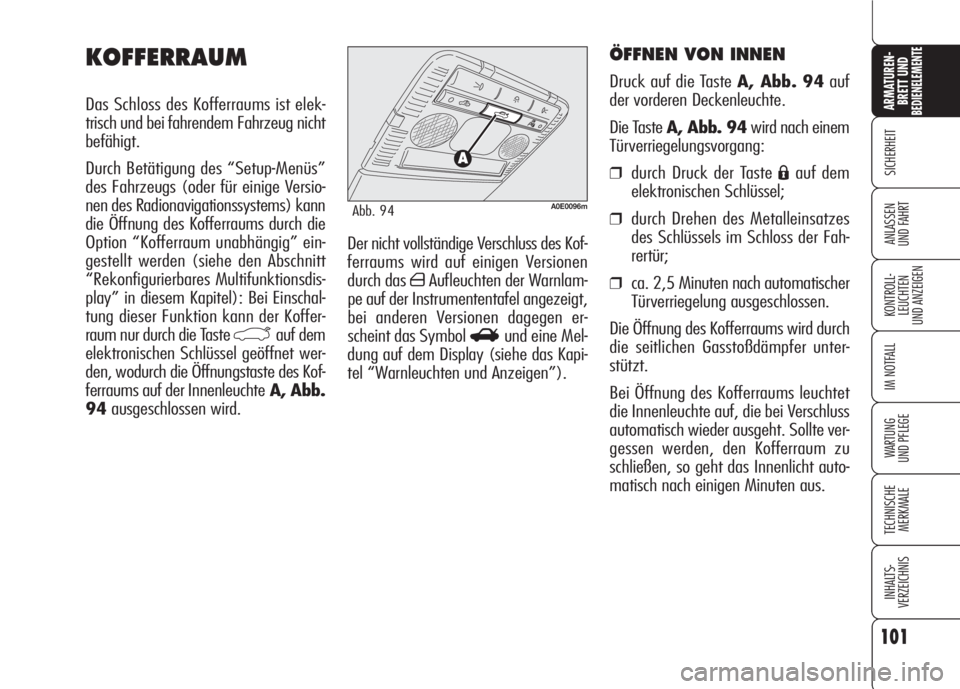

UND FAHRTDer nicht vollständige Verschluss des Kof-
ferraums wird auf einigen Versionen
durch das
´Aufleuchten der Warnlam-
pe auf der Instrumententafel angezeigt,
bei anderen Versionen dagegen er-
scheint das Symbol
Rund eine Mel-
dung auf dem Display (siehe das Kapi-
tel “Warnleuchten und Anzeigen”).
ÖFFNEN VON INNEN
Druck auf die Taste A, Abb. 94auf
der vorderen Deckenleuchte.
Die Taste A, Abb. 94wird nach einem
Türverriegelungsvorgang:
❒durch Druck der Taste Áauf dem
elektronischen Schlüssel;
❒durch Drehen des Metalleinsatzes
des Schlüssels im Schloss der Fah-
rertür;
❒ca. 2,5 Minuten nach automatischer
Türverriegelung ausgeschlossen.
Die Öffnung des Kofferraums wird durch
die seitlichen Gasstoßdämpfer unter-
stützt.
Bei Öffnung des Kofferraums leuchtet
die Innenleuchte auf, die bei Verschluss
automatisch wieder ausgeht. Sollte ver-
gessen werden, den Kofferraum zu
schließen, so geht das Innenlicht auto-
matisch nach einigen Minuten aus.
KOFFERRAUM
Das Schloss des Kofferraums ist elek-
trisch und bei fahrendem Fahrzeug nicht
befähigt.
Durch Betätigung des “Setup-Menüs”
des Fahrzeugs (oder für einige Versio-
nen des Radionavigationssystems) kann
die Öffnung des Kofferraums durch die
Option “Kofferraum unabhängig” ein-
gestellt werden (siehe den Abschnitt
“Rekonfigurierbares Multifunktionsdis-
play” in diesem Kapitel): Bei Einschal-
tung dieser Funktion kann der Koffer-
raum nur durch die Taste
`auf dem
elektronischen Schlüssel geöffnet wer-
den, wodurch die Öffnungstaste des Kof-
ferraums auf der InnenleuchteA, Abb.
94ausgeschlossen wird.
A0E0096mAbb. 94

102
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

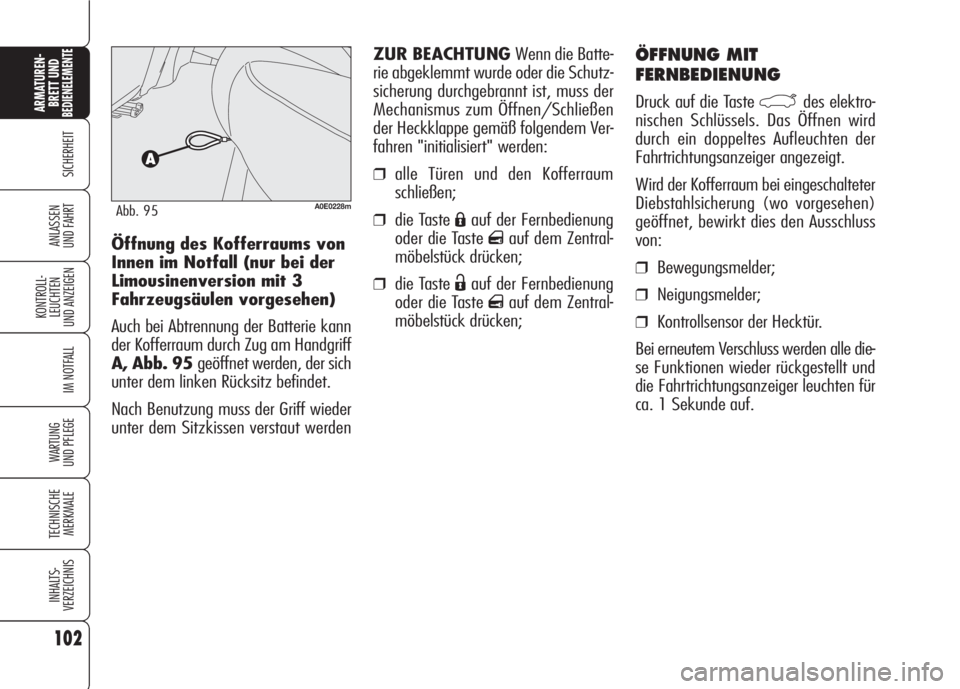

ÖFFNUNG MIT
FERNBEDIENUNG
Druck auf die Taste `des elektro-
nischen Schlüssels. Das Öffnen wird
durch ein doppeltes Aufleuchten der
Fahrtrichtungsanzeiger angezeigt.
Wird der Kofferraum bei eingeschalteter
Diebstahlsicherung (wo vorgesehen)
geöffnet, bewirkt dies den Ausschluss
von:
❒Bewegungsmelder;
❒Neigungsmelder;
❒Kontrollsensor der Hecktür.
Bei erneutem Verschluss werden alle die-
se Funktionen wieder rückgestellt und
die Fahrtrichtungsanzeiger leuchten für
ca. 1 Sekunde auf. Öffnung des Kofferraums von
Innen im Notfall (nur bei der
Limousinenversion mit 3
Fahrzeugsäulen vorgesehen)
Auch bei Abtrennung der Batterie kann
der Kofferraum durch Zug am Handgriff
A, Abb. 95 geöffnet werden, der sich
unter dem linken Rücksitz befindet.
Nach Benutzung muss der Griff wieder
unter dem Sitzkissen verstaut werden
A0E0228mAbb. 95
ZUR BEACHTUNG Wenn die Batte-
rie abgeklemmt wurde oder die Schutz-
sicherung durchgebrannt ist, muss der
Mechanismus zum Öffnen/Schließen
der Heckklappe gemäß folgendem Ver-
fahren "initialisiert" werden:
❒alle Türen und den Kofferraum
schließen;
❒die Taste Áauf der Fernbedienung
oder die Taste
qauf dem Zentral-
möbelstück drücken;
❒die Taste Ëauf der Fernbedienung
oder die Taste
qauf dem Zentral-
möbelstück drücken;
