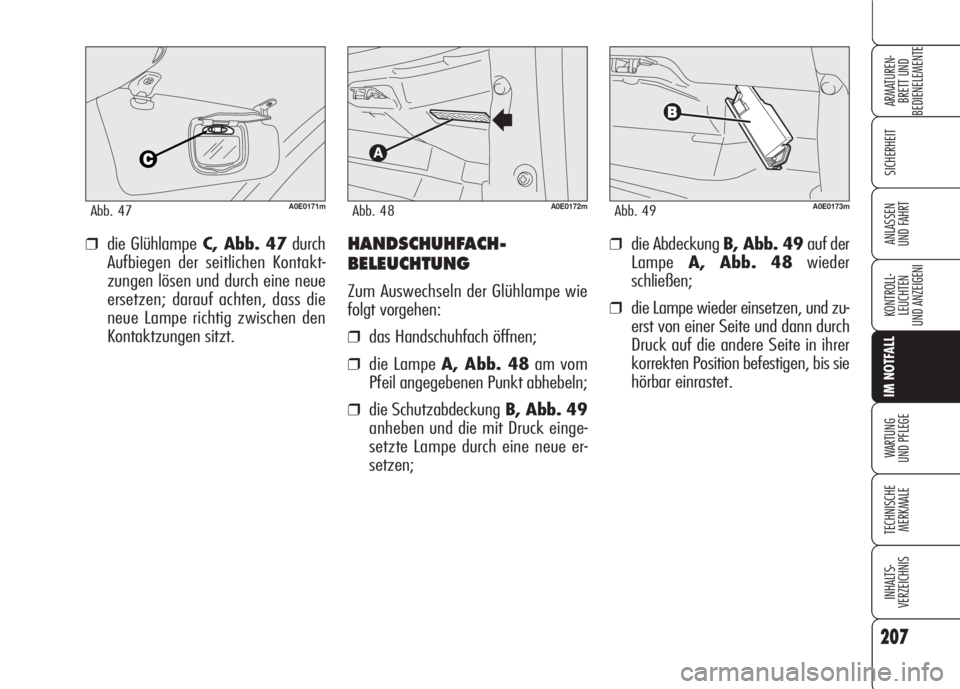

HANDSCHUHFACH-
BELEUCHTUNG
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒das Handschuhfach öffnen;
❒die Lampe A, Abb. 48am vom
Pfeil angegebenen Punkt abhebeln;
❒die SchutzabdeckungB, Abb. 49
anheben und die mit Druck einge-
setzte Lampe durch eine neue er-
setzen;
A0E0172mAbb. 48A0E0173mAbb. 49
❒die GlühlampeC, Abb. 47durch
Aufbiegen der seitlichen Kontakt-
zungen lösen und durch eine neue
ersetzen; darauf achten, dass die
neue Lampe richtig zwischen den
Kontaktzungen sitzt.
A0E0171mAbb. 47
Page 210 of 303

KOFFERRAUMBELEUCHTUNG
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒den Kofferraum öffnen;
❒die Lampe A, Abb. 50am vom
Pfeil angegebenen Punkt abhebeln;
❒den Schutzdeckel B, Abb. 51öff-
nen, und die Glühlampe durch Auf-
biegen der seitlichen Kontaktzungen
lösen und durch eine neue ersetzen;
darauf achten, dass die neue Lampe
richtig zwischen den Kontaktzungen
sitzt;
❒den Schutzdeckel Bwieder
schließen;
❒die Lampe wieder einsetzen, und zu-
erst von einer Seite und dann durch
Druck auf die andere Seite in ihrer
korrekten Position befestigen, bis sie
hörbar einrastet.
❒die Abdeckung B, Abb. 53auf der
LampeA, Abb. 52 wieder
schließen;
❒Die Deckenleuchte wieder auf einer
Seite in ihrer korrekten Position ein-
setzen, und dann auf die andere Sei-
te drücken, bis das Einrastgeräusch
ertönt.
208
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0205mAbb. 50A0E0075mAbb. 52A0E0204mAbb. 51

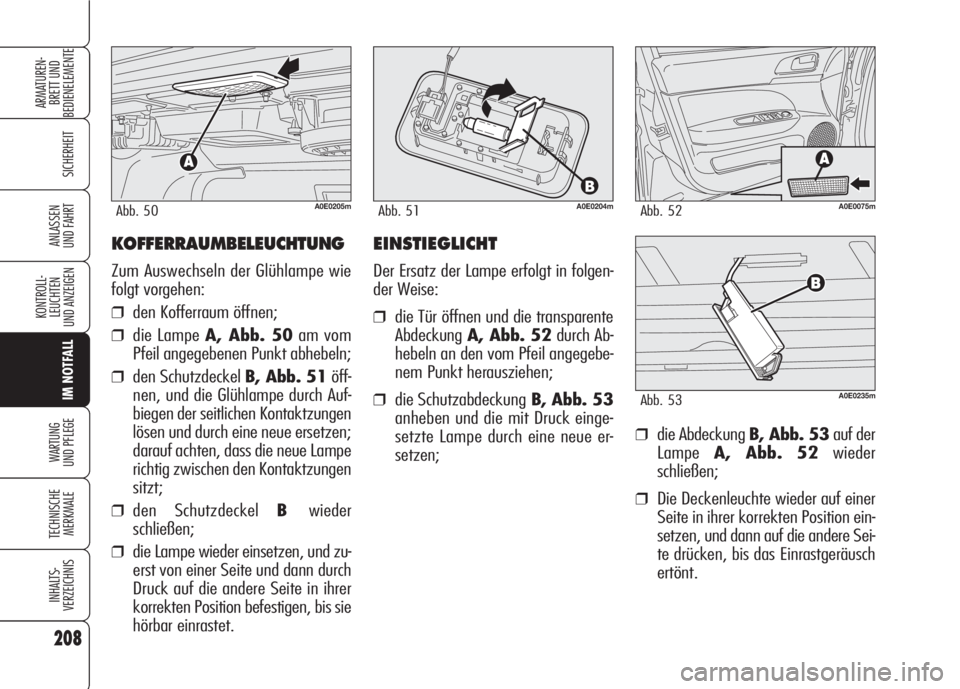

EINSTIEGLICHT
Der Ersatz der Lampe erfolgt in folgen-
der Weise:
❒die Tür öffnen und die transparente
AbdeckungA, Abb. 52durch Ab-
hebeln an den vom Pfeil angegebe-
nem Punkt herausziehen;
❒die SchutzabdeckungB, Abb. 53
anheben und die mit Druck einge-
setzte Lampe durch eine neue er-
setzen;A0E0235mAbb. 53
Page 211 of 303

209
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
AUSWECHSELN DER
SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für
elektrische Schaltkreise, das bei De-
fekten oder unsachgemäßen Eingriffen
an einem Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert,
muss man deshalb zuerst die entspre-
chende Sicherung überprüfen. Das Lei-
terelement darf nicht unterbrochen sein.
Anderenfalls muss die durchgebrannte
Sicherung durch eine andere mit dem
gleichen Amperewert (gleiche Farbe)
ausgewechselt werden.
A:unversehrte Sicherung
B:Sicherung mit unterbrochenem Si-
cherungselement.
Die durchgebrannte Sicherung ist mit der
PinzetteCherauszunehmen, die sich
auf dem Sicherungsverteiler des Arma-
turenbretts befindet.
A0E0119mAbb. 54
Eine defekte Sicherung
darf niemals durch Me-
talldrähte oder andere
Materialien ersetzt werden.
Die Sicherung darf nie-
mals durch eine neue
mit höherer Stromstärke er-
setzt werden: Brandgefahr.
ZUR BEACHTUNG
Wenn eine Hauptsiche-
rung (MEGA-FUSE,
MAXI-FUSE) durchgebrannt
ist, wenden Sie sich an den Au-
torisierten Alfa Romeo Kun-
dendienst. Vor dem Auswech-
seln einer Sicherung muss man
sich vergewissern, dass der
Zündschlüssel abgezogen ist
und/oder alle Verbraucher
ausgeschaltet sind.
ZUR BEACHTUNG
Sollte die Sicherung er-
neut durchbrennen,
wenden Sie sich an den Auto-
risierten Alfa Romeo Kunden-
dienst.
ZUR BEACHTUNG
Page 212 of 303
ZUGANG ZU DEN
SICHERUNGEN
Die Sicherungen des Fahrzeugs sind auf
vier Verteiler aufgeteilt, die sich auf dem
Armaturenbrett, auf dem Pluspol der
Batterie, neben der Batterie und im Kof-
ferraum befinden (rechte Seite).

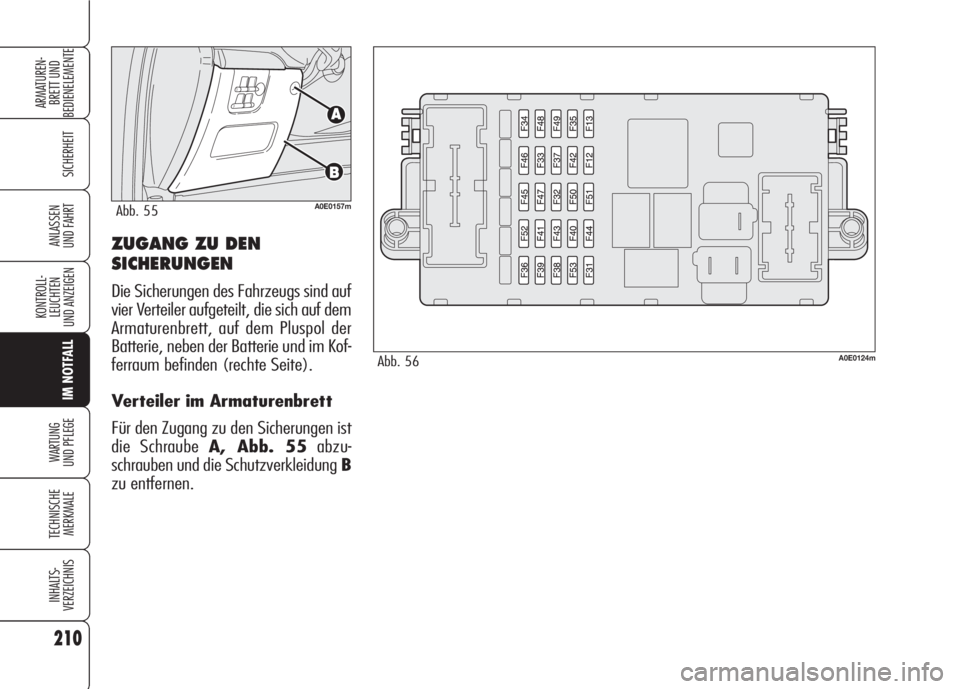

Verteiler im Armaturenbrett
Für den Zugang zu den Sicherungen ist
die Schraube A, Abb. 55abzu-
schrauben und die Schutzverkleidung B
zu entfernen.
210
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0157mAbb. 55
A0E0124mAbb. 56
Page 213 of 303
211
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

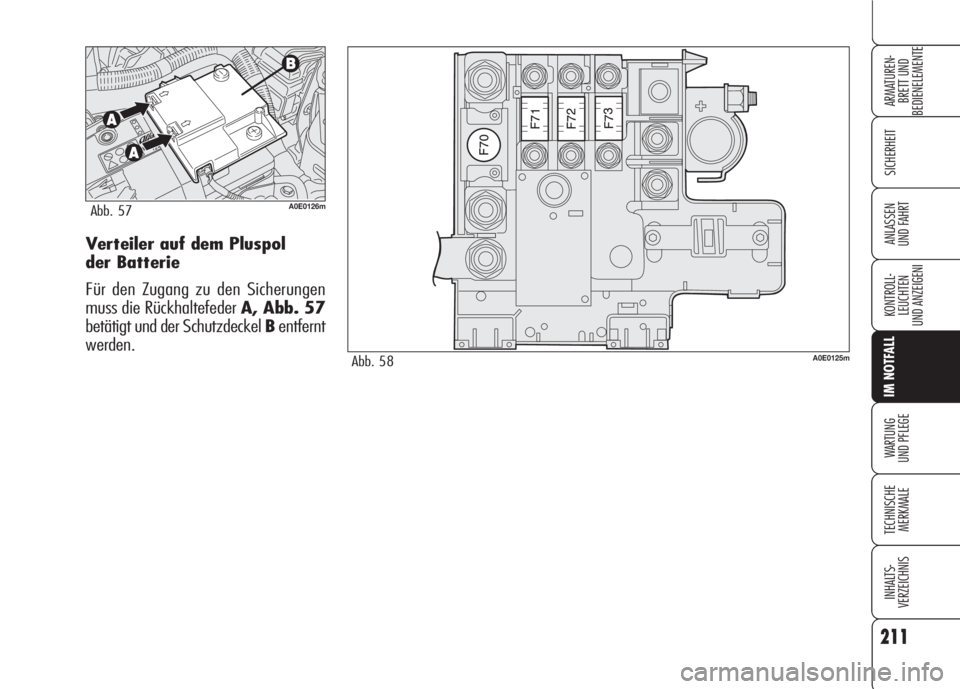

UND FAHRTVerteiler auf dem Pluspol
der Batterie
Für den Zugang zu den Sicherungen
muss die Rückhaltefeder A, Abb. 57
betätigt und der Schutzdeckel Bentfernt
werden.
A0E0126mAbb. 57
A0E0125mAbb. 58
Page 214 of 303

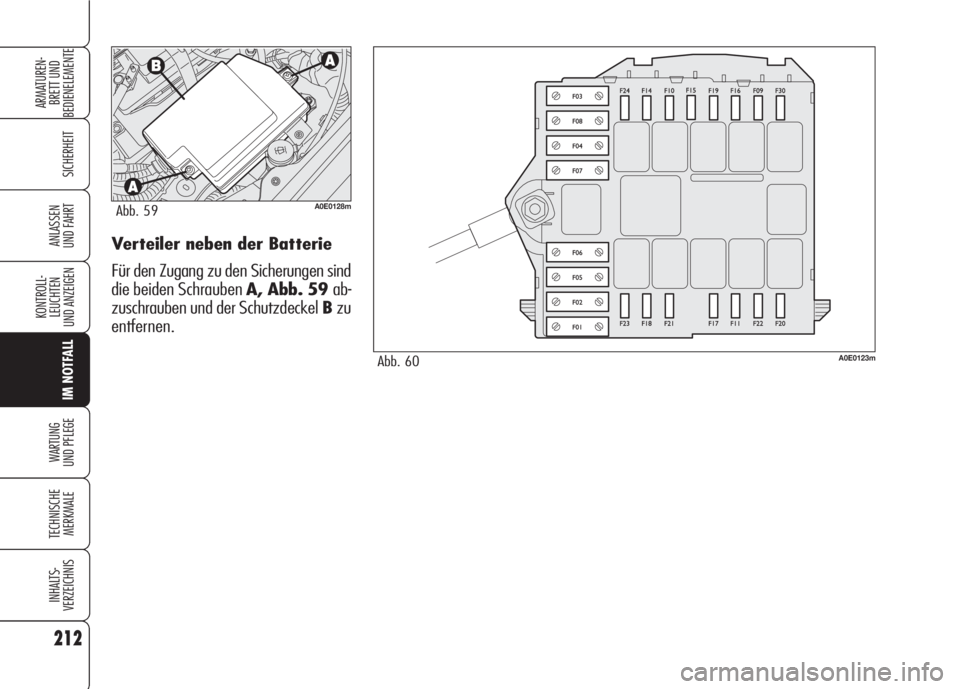

Verteiler neben der Batterie
Für den Zugang zu den Sicherungen sind
die beiden Schrauben A, Abb. 59 ab-
zuschrauben und der Schutzdeckel Bzu
entfernen.
212
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0128mAbb. 59
A0E0123mAbb. 60
Page 215 of 303
213
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

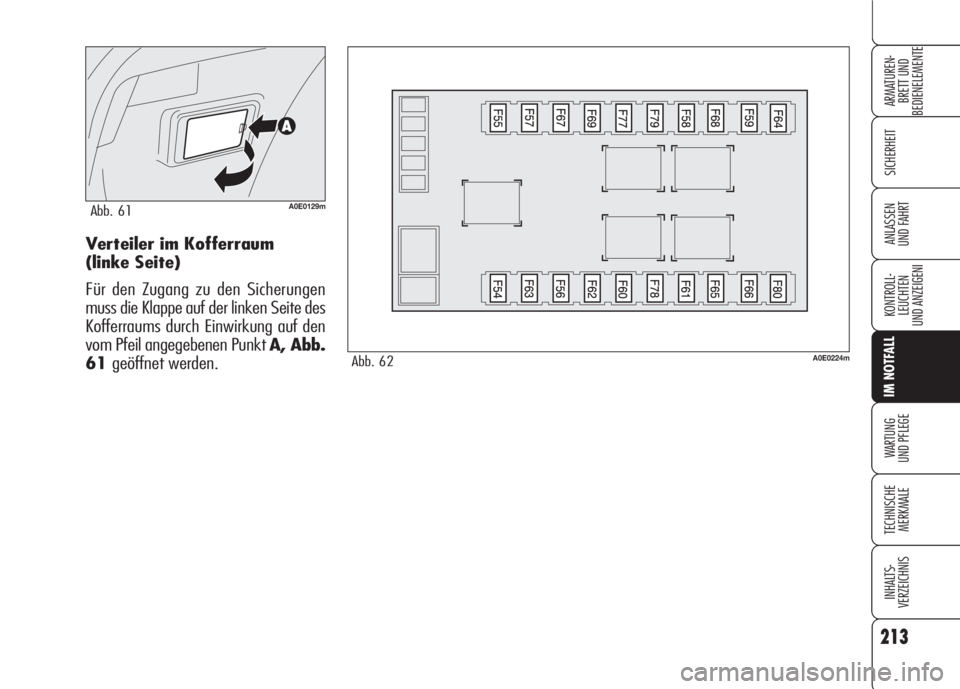

UND FAHRTVerteiler im Kofferraum
(linke Seite)
Für den Zugang zu den Sicherungen
muss die Klappe auf der linken Seite des
Kofferraums durch Einwirkung auf den
vom Pfeil angegebenen Punkt A, Abb.
61geöffnet werden.
A0E0129mAbb. 61
A0E0224mAbb. 62
Page 216 of 303
214
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

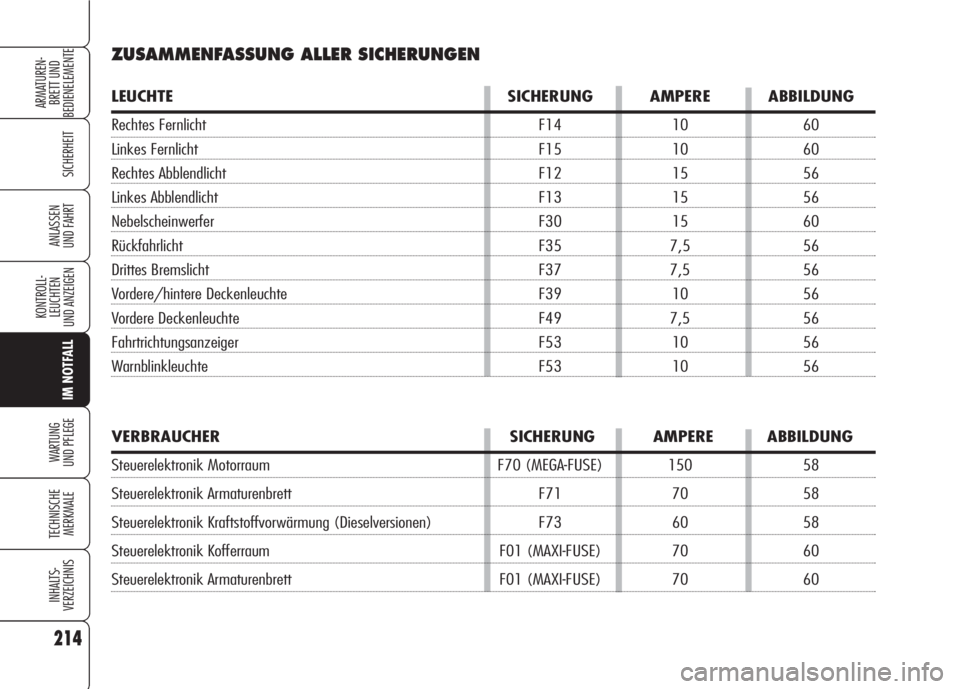

ZUSAMMENFASSUNG ALLER SICHERUNGEN
