Motorraum
Nach jeder Wintersaison wird eine sorg-
fältige Motorraumwäsche empfohlen,
wobei man darauf achten muss, den
Wasserstrahl nicht direkt auf die Steuer-
geräte zu halten. Für diese Arbeit sollten
Sie sich an spezialisierte Werkstätten
wenden.
ZUR BEACHTUNG Die Motorraum-
wäsche muss bei kaltem Motor und bei
aus der Aufnahme auf dem Armaturen-
brett ausgezogenem Zündschlüssel durch-
geführt werden. Nach dem Waschen kon-
trollieren, dass die verschiedenen Schutz-
elemente (z. B. Gummischutzkappen
und verschiedene Schutzabdeckungen)
nicht verschoben oder beschädigt sind.FAHRGASTRAUM
Regelmäßig unter den Bodenbelägen
kontrollieren, ob sich nicht Wasser an-
gestaut hat (Tropfwasser von Schuhen
und Regenschirmen usw.), das zum Oxi-
dieren des Blechs führen könnte.
REINIGUNG DER SITZE, DER
STOFF- UND SAMTBEZÜGE
Den Staub mit einer weichen Bürste
oder einem Staubsauger entfernen. Die
beste Reinigungswirkung an den Samt-
bezügen erzielt man mit einer ange-
feuchteten Bürste.
Die Sitze mit einem feuchten Schwamm
abreiben, der in eine Lösung von Wasser
und neutralem Waschmittel getaucht wird.
LEDERSITZE
Den trockenen Schmutz mit einem leicht
angefeuchteten Wildleder- oder Stofflap-
pen entfernen, ohne stark zu reiben.
Die Flecken von Flüssigkeiten oder Fett
mit einem trockenen, saugfähigen Lap-
pen abtupfen, nicht reiben. Dann mit ei-
nem weichen, mit Wasser und neutra-
ler Seife angefeuchteten Stoff- oder
Wildlederlappen leicht abreiben.
Falls der Fleck bleibt, spezifische Pro-
dukte verwenden und dabei sorgfältig
die Gebrauchsanleitungen beachten.
ZUR BEACHTUNGNie Alkohol ver-
wenden. Vergewissern Sie sich außer-
dem, dass die für die Reinigung ver-
wendeten Produkte weder Alkohol noch
Derivate auch nicht mit niedriger Kon-
zentration enthalten.

Die Stoffverkleidungen
Ihres Fahrzeugs sind so
dimensioniert, dass sie
lange dem Verschleiß widerste-
hen, der durch die normale Ver-
wendung des Fahrzeugs ent-
steht. Heftige und/oder lang an-
dauernde Reibungen mit Klei-
dungszubehör wie Metallschlös-
sern, Schnallen, Befestigungen
aus Nadelvlies u. ä. sind jedoch
absolut zu vermeiden, da diese
an einer Stelle heftig auf die
Stoffe drücken, so dass einige
Fäden zerreißen und das Futter
beschädigt wird.
248
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IIM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

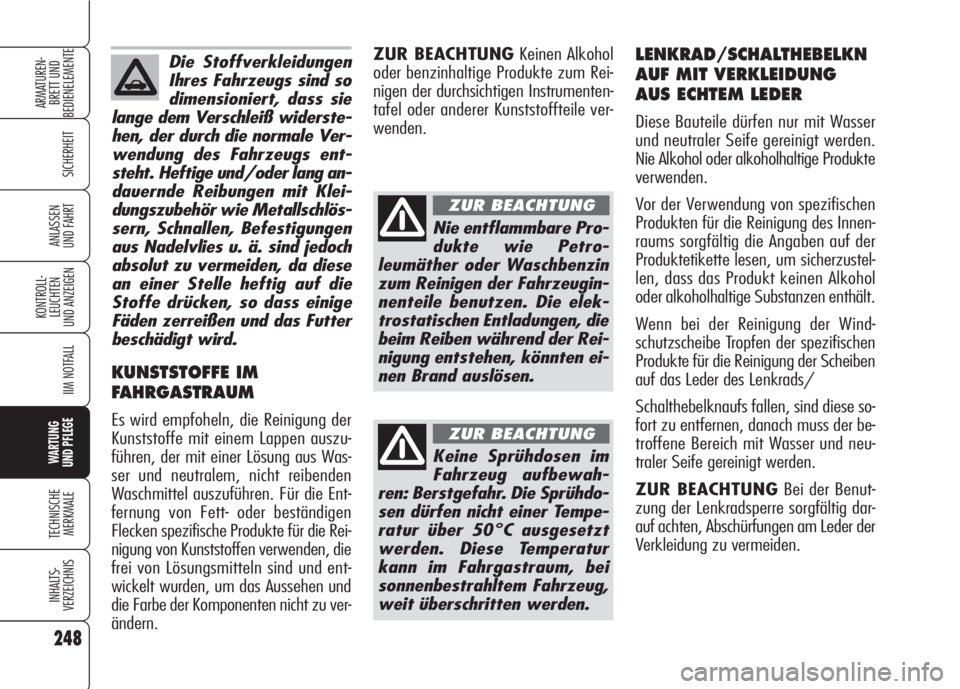

KUNSTSTOFFE IM
FAHRGASTRAUM
Es wird empfoheln, die Reinigung der
Kunststoffe mit einem Lappen auszu-
führen, der mit einer Lösung aus Was-
ser und neutralem, nicht reibenden
Waschmittel auszuführen. Für die Ent-
fernung von Fett- oder beständigen
Flecken spezifische Produkte für die Rei-
nigung von Kunststoffen verwenden, die
frei von Lösungsmitteln sind und ent-
wickelt wurden, um das Aussehen und
die Farbe der Komponenten nicht zu ver-
ändern.
Nie entflammbare Pro-
dukte wie Petro-
leumäther oder Waschbenzin
zum Reinigen der Fahrzeugin-
nenteile benutzen. Die elek-
trostatischen Entladungen, die
beim Reiben während der Rei-
nigung entstehen, könnten ei-
nen Brand auslösen.
ZUR BEACHTUNG
Keine Sprühdosen im
Fahrzeug aufbewah-
ren: Berstgefahr. Die Sprühdo-
sen dürfen nicht einer Tempe-
ratur über 50°C ausgesetzt
werden. Diese Temperatur
kann im Fahrgastraum, bei
sonnenbestrahltem Fahrzeug,
weit überschritten werden.
ZUR BEACHTUNG
LENKRAD/SCHALTHEBELKN
AUF MIT VERKLEIDUNG
AUS ECHTEM LEDER
Diese Bauteile dürfen nur mit Wasser
und neutraler Seife gereinigt werden.
Nie Alkohol oder alkoholhaltige Produkte
verwenden.
Vor der Verwendung von spezifischen
Produkten für die Reinigung des Innen-
raums sorgfältig die Angaben auf der
Produktetikette lesen, um sicherzustel-
len, dass das Produkt keinen Alkohol
oder alkoholhaltige Substanzen enthält.
Wenn bei der Reinigung der Wind-
schutzscheibe Tropfen der spezifischen
Produkte für die Reinigung der Scheiben
auf das Leder des Lenkrads/
Schalthebelknaufs fallen, sind diese so-
fort zu entfernen, danach muss der be-
troffene Bereich mit Wasser und neu-
traler Seife gereinigt werden.
ZUR BEACHTUNGBei der Benut-
zung der Lenkradsperre sorgfältig dar-
auf achten, Abschürfungen am Leder der
Verkleidung zu vermeiden. ZUR BEACHTUNGKeinen Alkohol
oder benzinhaltige Produkte zum Rei-
nigen der durchsichtigen Instrumenten-
tafel oder anderer Kunststoffteile ver-
wenden.

249
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
T T
E E
C C
H H
N N
I I
S S
C C
H H
E E
M M
E E
R R
K K
M M
A A
L L
E E

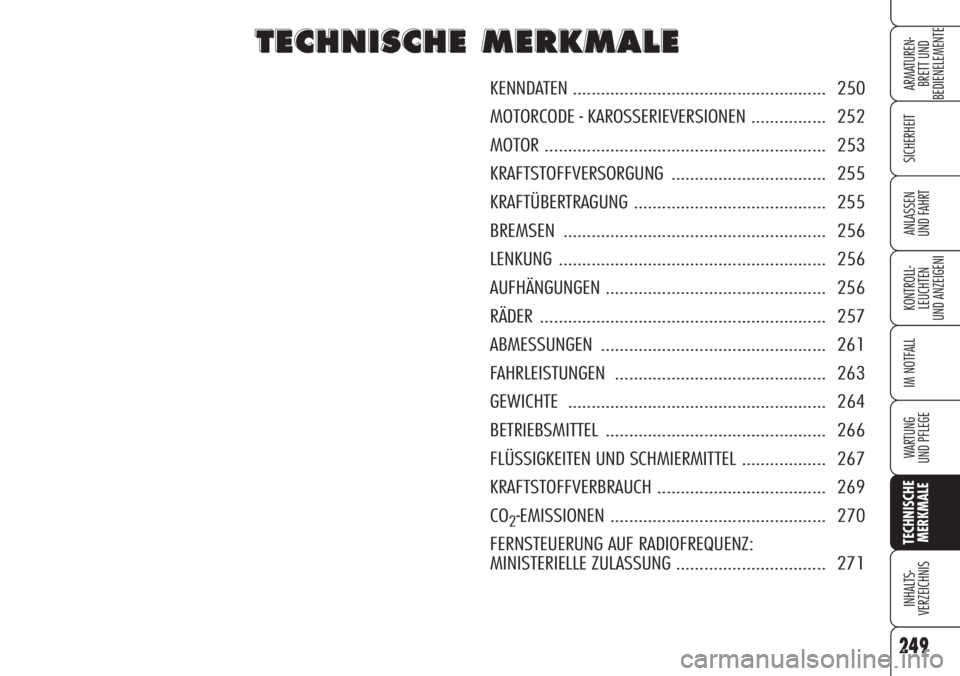

KENNDATEN ...................................................... 250
MOTORCODE - KAROSSERIEVERSIONEN ................ 252
MOTOR ............................................................ 253
KRAFTSTOFFVERSORGUNG ................................. 255
KRAFTÜBERTRAGUNG ......................................... 255
BREMSEN ........................................................ 256
LENKUNG ......................................................... 256
AUFHÄNGUNGEN ............................................... 256
RÄDER ............................................................. 257
ABMESSUNGEN ................................................ 261
FAHRLEISTUNGEN ............................................. 263
GEWICHTE ....................................................... 264
BETRIEBSMITTEL ............................................... 266
FLÜSSIGKEITEN UND SCHMIERMITTEL .................. 267
KRAFTSTOFFVERBRAUCH .................................... 269
CO
2-EMISSIONEN .............................................. 270
FERNSTEUERUNG AUF RADIOFREQUENZ:
MINISTERIELLE ZULASSUNG ................................ 271

250
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRTZUSAMMENFASSUNG
DER KENNDATEN
Das Schild befindet sich neben dem obe-
ren Anschluss des rechten Stoßdämpfers
im Motorraum und enthält folgende
Kenndaten:
A.Feld für die Zulassungsdaten des je-
weiligen Landes
B.Feld für die einzuschlagende fort-
laufende Fahrgestellnummer

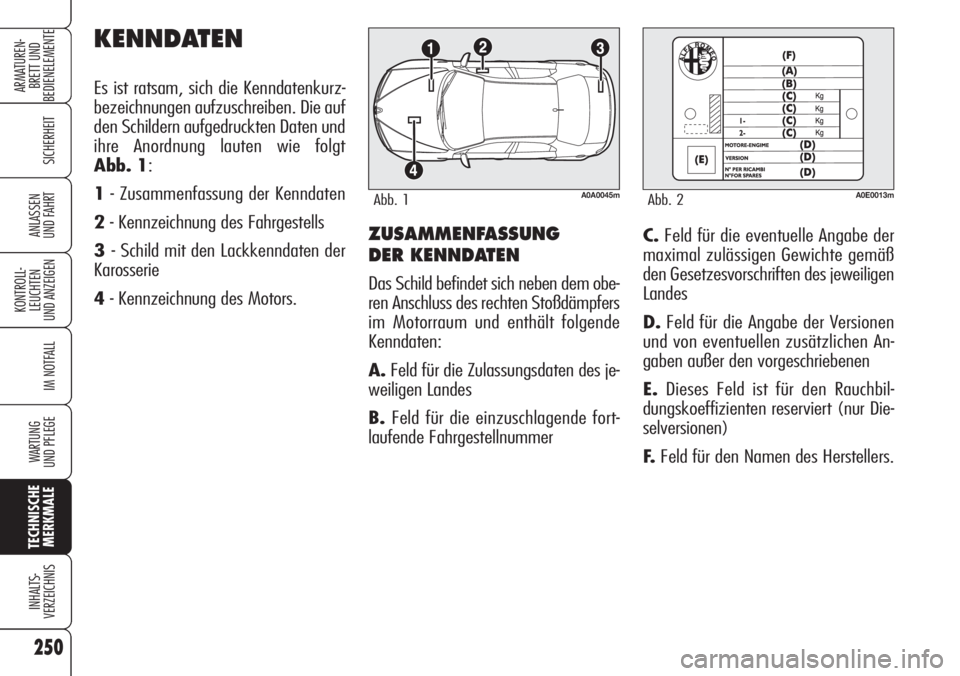

KENNDATEN
Es ist ratsam, sich die Kenndatenkurz-
bezeichnungen aufzuschreiben. Die auf
den Schildern aufgedruckten Daten und
ihre Anordnung lauten wie folgt
Abb. 1:
1- Zusammenfassung der Kenndaten
2- Kennzeichnung des Fahrgestells
3- Schild mit den Lackkenndaten der
Karosserie
4- Kennzeichnung des Motors.C.Feld für die eventuelle Angabe der
maximal zulässigen Gewichte gemäß
den Gesetzesvorschriften des jeweiligen
Landes
D.Feld für die Angabe der Versionen
und von eventuellen zusätzlichen An-
gaben außer den vorgeschriebenen
E.Dieses Feld ist für den Rauchbil-
dungskoeffizienten reserviert (nur Die-
selversionen)
F.Feld für den Namen des Herstellers.
A0A0045mAbb. 1A0E0013mAbb. 2

SCHILD MIT DEN
LACKKENNDATEN
DER KAROSSERIE
Das Schild befindet sich auf der Innen-
seite des Kofferraumdeckels Abb. 4
und trägt folgende Daten:
A.Lackhersteller.
B.Farbbenennung.
C.Farbcode.
D.Farbcode für Ausbesserungen oder
Neulackierung.
MOTORKENNZEICHNUNG
Die Kennzeichnung ist auf der linken hin-
teren Seite des Getriebes aufgeschlagen.

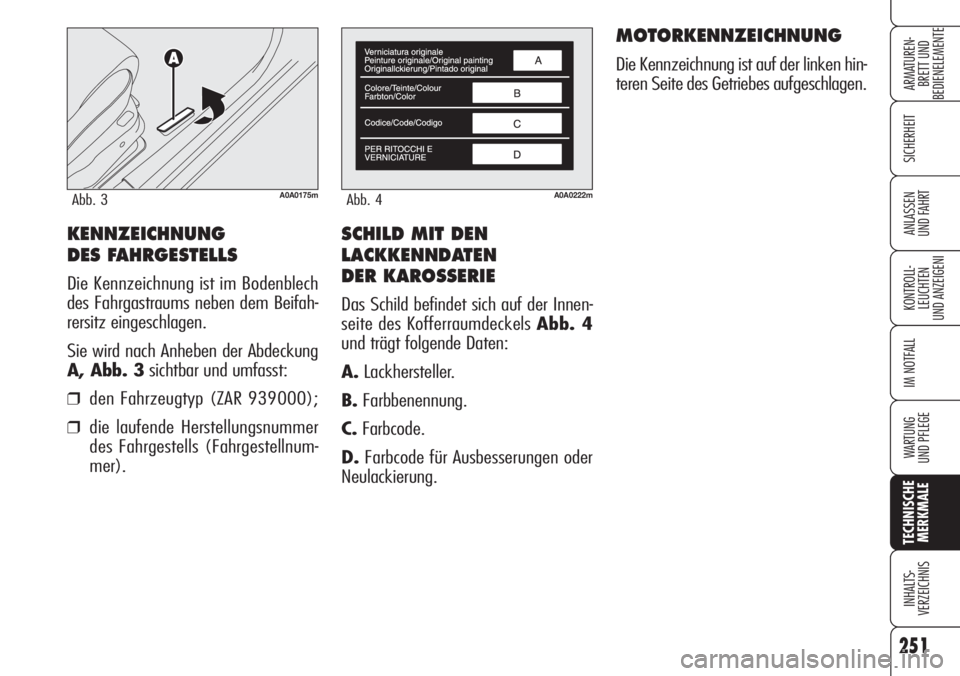

KENNZEICHNUNG
DES FAHRGESTELLS
Die Kennzeichnung ist im Bodenblech
des Fahrgastraums neben dem Beifah-
rersitz eingeschlagen.
Sie wird nach Anheben der Abdeckung
A, Abb. 3sichtbar und umfasst:
❒den Fahrzeugtyp (ZAR 939000);
❒die laufende Herstellungsnummer
des Fahrgestells (Fahrgestellnum-
mer).
251
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0A0222mAbb. 4A0A0175mAbb. 3

252
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
CODE DER MOTOREN - KAROSSERIEVERSIONEN
Versionen Code des Motors Code der Karosserie
1.8939A4000 939AXL1A 21
939BXL1A 22 ()
1.9 JTS939A6000 939AXA1B 00
939BXA1B 10 ()
2.2 JTS939A5000 939AXB1B 03
939BXB1B 11 ()
3.2 JTS 939A000 939AXG2B 09
939BXG2B 16 ()
1.9 JTD
M8v939A1000 939AXE1B 04
939A7000 (*) 939AXH1B 06 (*)
939BXE1B 14 (
)
939BXH1B 17 ()(*)
1.9 JTD
M16v939A2000 939AXC1B 01
939A8000 (*) 939AXF1B 05 (*)
939BXC1B 12 (
)
939BXF1B 15 () (*)
2.4 JTD
M939A3000 939AXD1B 02
939BXD1B 13 ()
(*) Für spezifische Märkte (
) Versionen Sportwagon

253
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
1.9 JTS
939A6000
Otto
4 in Reihe
4
86 x 80
1859
118
160
6500
190
19,4
4500
NGKFR5CP
Bleifreies
Superbenzin
95 ROZ
(Spezifikation
EN228)2.2 JTS
939A5000
Otto
4 in Reihe
4
86 X 94,6
2198
136
185
6500
230
23,4
4500
NGKFR5CP
Bleifreies
Superbenzin
95 ROZ
(Spezifikation
EN228)3.2 JTS
939A000
Otto
6 in V von 60
°
4
85,6 X 89
3195
191
260
6200
322
32,8
4500
BOSCH
HR7MPP152
Bleifreies
Superbenzin
95 ROZ
(Spezifikation
EN228) 1.8
939A4000
Otto
4 in Reihe
4
80,5 x 88,2
1796
103
140
6500
175
17,8
3800
BOSCH
FQR8 LEU2
Bleifreies
Superbenzin
95 ROZ
(Spezifikation
EN228)
Wenden Sie sich bitte für den Austausch der Zündkerzen an den Autorisierten
Kundendienst Alfa Romeo.

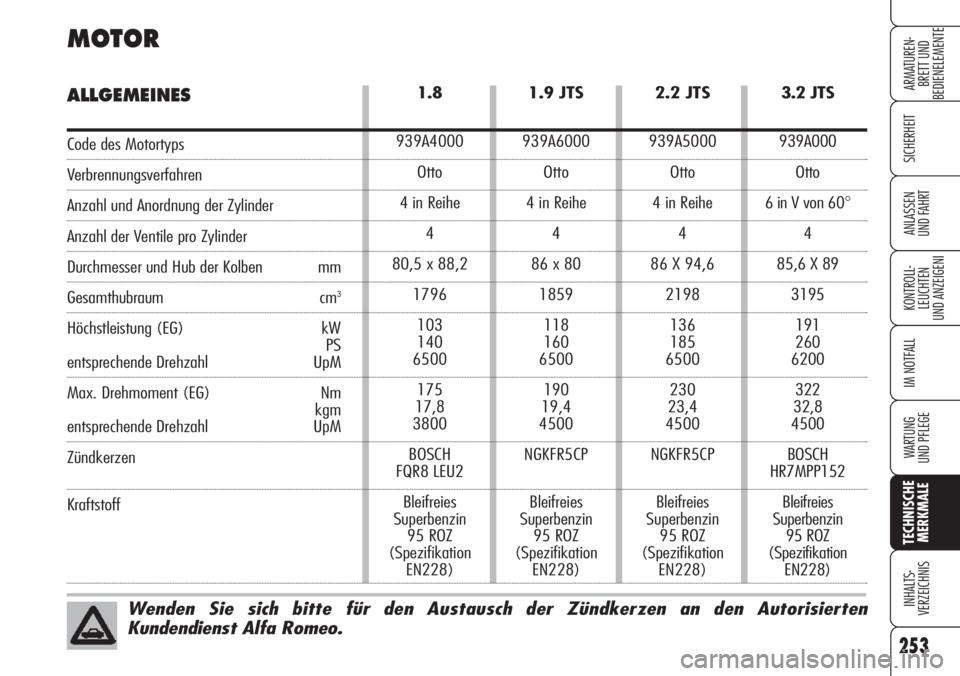

MOTOR
ALLGEMEINES
Code des Motortyps
Verbrennungsverfahren
Anzahl und Anordnung der Zylinder
Anzahl der Ventile pro Zylinder
Durchmesser und Hub der Kolben mm
Gesamthubraum cm3
Höchstleistung (EG) kW
PS
entsprechende Drehzahl UpM
Max. Drehmoment (EG) Nm
kgm
entsprechende Drehzahl UpM
Zündkerzen
Kraftstoff

254
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

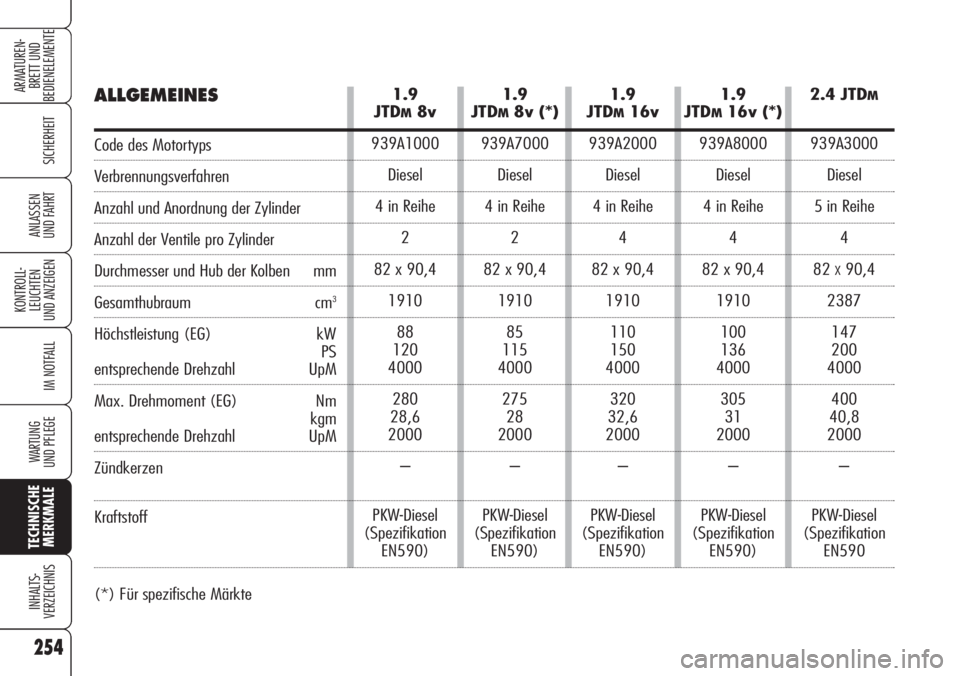

1.9
JTD
M8v
939A1000
Diesel
4 in Reihe
2
82 x 90,4
1910
88
120
4000
280
28,6
2000
–
PKW-Diesel
(Spezifikation
EN590)1.9
JTDM16v
939A2000
Diesel
4 in Reihe
4
82 x 90,4
1910
110
150
4000
320
32,6
2000
–
PKW-Diesel
(Spezifikation
EN590)2.4 JTD
M
939A3000
Diesel
5 in Reihe
4
82
X90,4
2387
147
200
4000
400
40,8
2000
–
PKW-Diesel
(Spezifikation
EN590
1.9
JTD
M8v (*)
939A7000
Diesel
4 in Reihe
2
82 x 90,4
1910
85
115
4000
275
28
2000
–
PKW-Diesel
(Spezifikation
EN590)1.9
JTDM16v (*)
939A8000
Diesel
4 in Reihe
4
82 x 90,4
1910
100
136
4000
305
31
2000
–
PKW-Diesel
(Spezifikation
EN590)
(*) Für spezifische Märkte
ALLGEMEINES
Code des Motortyps
Verbrennungsverfahren
Anzahl und Anordnung der Zylinder
Anzahl der Ventile pro Zylinder
Durchmesser und Hub der Kolben mm
Gesamthubraum cm3
Höchstleistung (EG) kW
PS
entsprechende Drehzahl UpM
Max. Drehmoment (EG) Nm
kgm
entsprechende Drehzahl UpM
Zündkerzen
Kraftstoff
