2007 Alfa Romeo 159 Betriebsanleitung (in German)

287
ALFA 159 SPORTWAGON

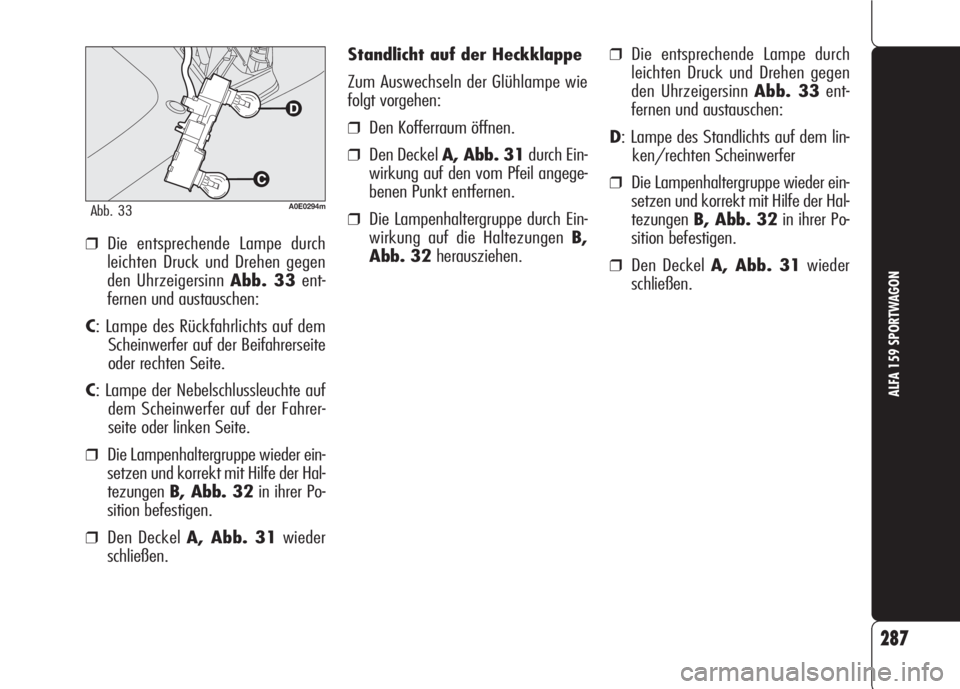

Standlicht auf der Heckklappe
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Den Kofferraum öffnen.
❒Den Deckel A, Abb. 31durch Ein-
wirkung auf den vom Pfeil angege-
benen Punkt entfernen.
❒Die Lampenhaltergruppe durch Ein-
wirkung auf die Haltezungen B,
Abb. 32herausziehen.
❒Die entsprechende Lampe durch
leichten Druck und Drehen gegen
den Uhrzeigersinn Abb. 33ent-
fernen und austauschen:
C: Lampe des Rückfahrlichts auf dem
Scheinwerfer auf der Beifahrerseite
oder rechten Seite.
C: Lampe der Nebelschlussleuchte auf
dem Scheinwerfer auf der Fahrer-
seite oder linken Seite.
❒Die Lampenhaltergruppe wieder ein-
setzen und korrekt mit Hilfe der Hal-
tezungenB, Abb. 32in ihrer Po-
sition befestigen.
❒Den Deckel A, Abb. 31wieder
schließen.
A0E0294mAbb. 33
❒Die entsprechende Lampe durch
leichten Druck und Drehen gegen
den Uhrzeigersinn Abb. 33ent-
fernen und austauschen:
D: Lampe des Standlichts auf dem lin-
ken/rechten Scheinwerfer
❒Die Lampenhaltergruppe wieder ein-
setzen und korrekt mit Hilfe der Hal-
tezungenB, Abb. 32in ihrer Po-
sition befestigen.
❒Den Deckel A, Abb. 31wieder
schließen.

288
ALFA 159 SPORTWAGON

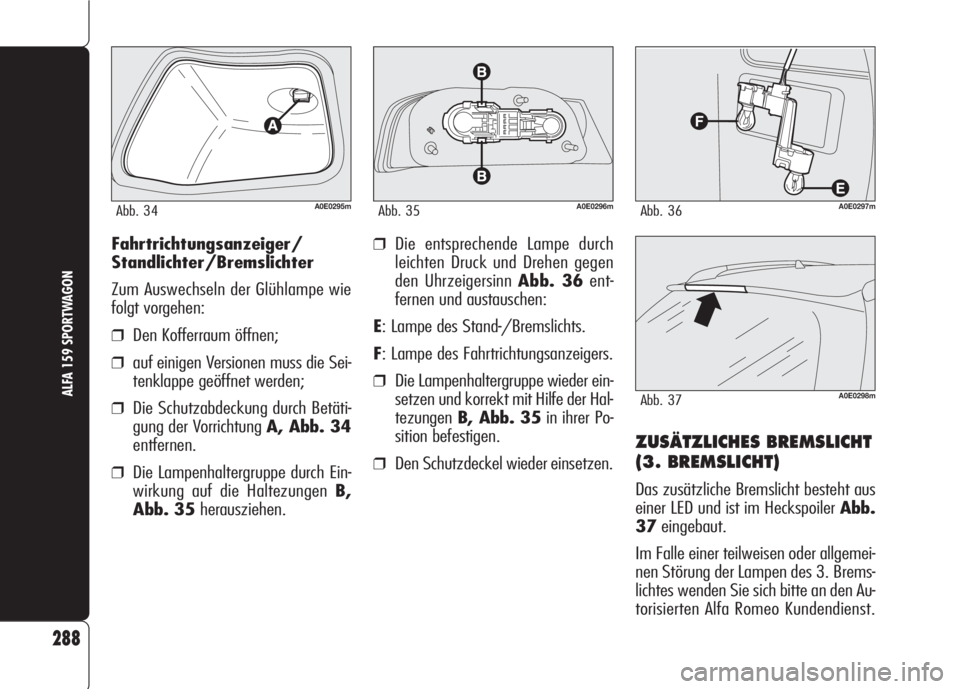

Fahrtrichtungsanzeiger/
Standlichter/Bremslichter
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Den Kofferraum öffnen;
❒auf einigen Versionen muss die Sei-
tenklappe geöffnet werden;
❒Die Schutzabdeckung durch Betäti-
gung der Vorrichtung A, Abb. 34
entfernen.
❒Die Lampenhaltergruppe durch Ein-
wirkung auf die Haltezungen B,
Abb. 35herausziehen.
A0E0296mAbb. 35A0E0297mAbb. 36
A0E0298mAbb. 37
❒Die entsprechende Lampe durch
leichten Druck und Drehen gegen
den Uhrzeigersinn Abb. 36ent-
fernen und austauschen:
E: Lampe des Stand-/Bremslichts.
F: Lampe des Fahrtrichtungsanzeigers.
❒Die Lampenhaltergruppe wieder ein-
setzen und korrekt mit Hilfe der Hal-
tezungenB, Abb. 35in ihrer Po-
sition befestigen.
❒Den Schutzdeckel wieder einsetzen.
A0E0295mAbb. 34
ZUSÄTZLICHES BREMSLICHT
(3. BREMSLICHT)
Das zusätzliche Bremslicht besteht aus
einer LED und ist im Heckspoiler Abb.
37eingebaut.
Im Falle einer teilweisen oder allgemei-
nen Störung der Lampen des 3. Brems-
lichtes wenden Sie sich bitte an den Au-
torisierten Alfa Romeo Kundendienst.

289
ALFA 159 SPORTWAGON

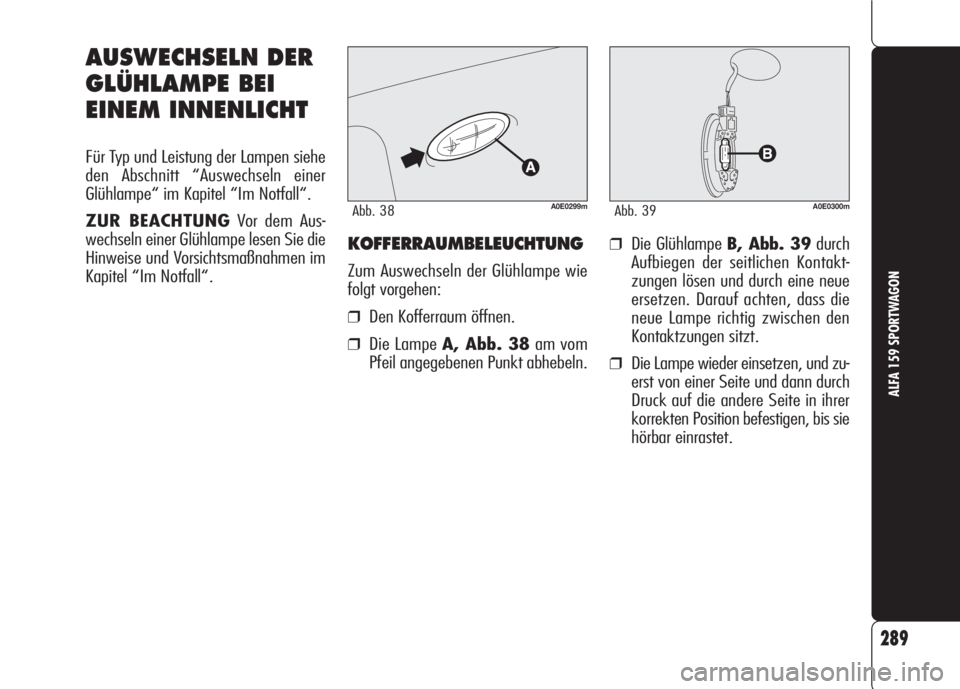

KOFFERRAUMBELEUCHTUNG
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Den Kofferraum öffnen.
❒Die Lampe A, Abb. 38am vom
Pfeil angegebenen Punkt abhebeln.
❒Die Glühlampe B, Abb. 39durch
Aufbiegen der seitlichen Kontakt-
zungen lösen und durch eine neue
ersetzen. Darauf achten, dass die
neue Lampe richtig zwischen den
Kontaktzungen sitzt.
❒Die Lampe wieder einsetzen, und zu-
erst von einer Seite und dann durch
Druck auf die andere Seite in ihrer
korrekten Position befestigen, bis sie
hörbar einrastet.
AUSWECHSELN DER
GLÜHLAMPE BEI
EINEM INNENLICHT
Für Typ und Leistung der Lampen siehe
den Abschnitt “Auswechseln einer
Glühlampe“ im Kapitel “Im Notfall“.
ZUR BEACHTUNGVor dem Aus-
wechseln einer Glühlampe lesen Sie die
Hinweise und Vorsichtsmaßnahmen im
Kapitel “Im Notfall“.
A0E0299mAbb. 38A0E0300mAbb. 39

❒Die Glühlampe B, Abb. 41durch
Aufbiegen der seitlichen Kontakt-
zungen lösen und durch eine neue
ersetzen. Darauf achten, dass die
neue Lampe richtig zwischen den
Kontaktzungen sitzt.
❒Die Lampe wieder einsetzen, und zu-
erst von einer Seite und dann durch
Druck auf die andere Seite in ihrer
korrekten Position befestigen, bis sie
hörbar einrastet.

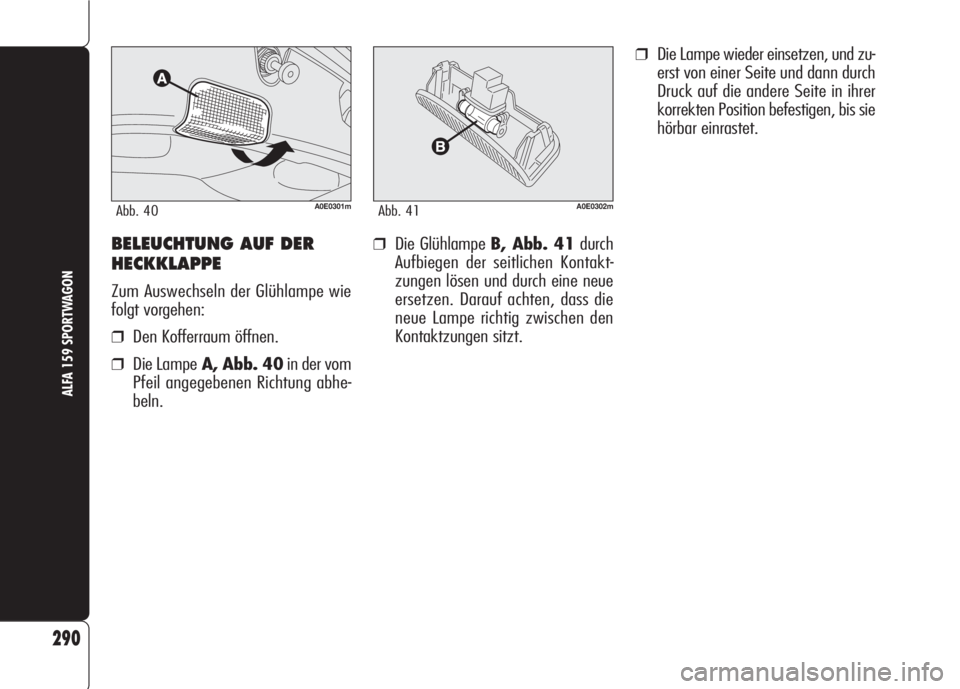

BELEUCHTUNG AUF DER
HECKKLAPPE
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Den Kofferraum öffnen.
❒Die LampeA, Abb. 40in der vom
Pfeil angegebenen Richtung abhe-
beln.
290
ALFA 159 SPORTWAGON
A0E0301mAbb. 40A0E0302mAbb. 41

AUSWECHSELN DER
SICHERUNGEN
Die spezifische Sicherung für die Versi-
on Sportwagon befindet sich im Siche-
rungskasten auf der rechten Seite des
Kofferraums (siehe kapitel “Im Not-
fall”).
ZUR BEACHTUNGVor dem Aus-
wechseln einer Sicherung lesen Sie die
Hinweise und Vorsichtsmaßnahmen im
Kapitel “Im Notfall“.
291
ALFA 159 SPORTWAGON
A0E0303mAbb. 42A0E0304mAbb. 43
Für den Zugang zum Sicherungskasten
gehen Sie so vor:
❒Die Klappe auf der rechten Seite (wo
vorgesehen)A, Abb. 42durch
Drücken auf den Griff Böffnen.
VERBRAUCHER SICHERUNG AMPERE
Zigarettenanzünder F55 15
❒Die Klappe C, Abb. 43für den Zu-
gang zum Sicherungskasten durch
Drücken auf den vom Pfeil angege-
benen Punkt öffnen.

292
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

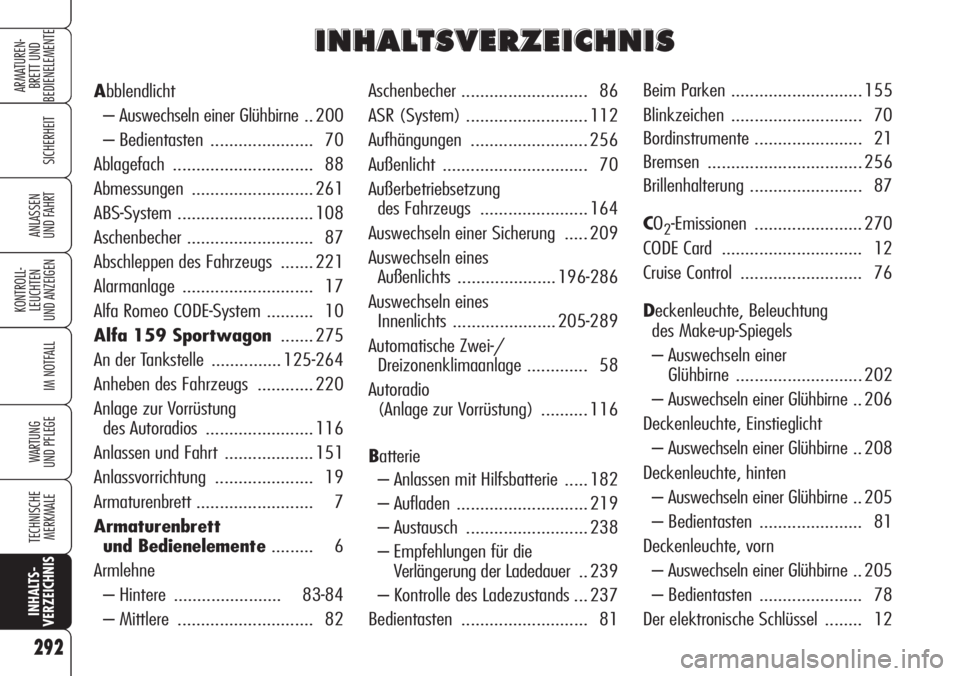

Aschenbecher ........................... 86
ASR (System) .......................... 112
Aufhängungen ......................... 256
Außenlicht ............................... 70
Außerbetriebsetzung
des Fahrzeugs ....................... 164
Auswechseln einer Sicherung ..... 209
Auswechseln eines
Außenlichts ..................... 196-286
Auswechseln eines
Innenlichts ...................... 205-289
Automatische Zwei-/
Dreizonenklimaanlage ............. 58
Autoradio
(Anlage zur Vorrüstung) .......... 116
Batterie
– Anlassen mit Hilfsbatterie ..... 182
– Aufladen ............................ 219
– Austausch .......................... 238
– Empfehlungen für die
Verlängerung der Ladedauer .. 239
– Kontrolle des Ladezustands ... 237
Bedientasten ........................... 81Beim Parken ............................ 155
Blinkzeichen ............................ 70
Bordinstrumente ....................... 21
Bremsen ................................. 256
Brillenhalterung ........................ 87
CO
2-Emissionen ....................... 270
CODE Card .............................. 12
Cruise Control .......................... 76
Deckenleuchte, Beleuchtung
des Make-up-Spiegels
– Auswechseln einer
Glühbirne ........................... 202
– Auswechseln einer Glühbirne .. 206
Deckenleuchte, Einstieglicht
– Auswechseln einer Glühbirne .. 208
Deckenleuchte, hinten
– Auswechseln einer Glühbirne .. 205
– Bedientasten ...................... 81
Deckenleuchte, vorn
– Auswechseln einer Glühbirne .. 205
– Bedientasten ...................... 78
Der elektronische Schlüssel ........ 12 Abblendlicht
– Auswechseln einer Glühbirne .. 200
– Bedientasten ...................... 70
Ablagefach .............................. 88
Abmessungen .......................... 261
ABS-System ............................. 108
Aschenbecher ........................... 87
Abschleppen des Fahrzeugs ....... 221
Alarmanlage ............................ 17
Alfa Romeo CODE-System .......... 10
Alfa 159 Sportwagon....... 275
An der Tankstelle ............... 125-264
Anheben des Fahrzeugs ............ 220
Anlage zur Vorrüstung
des Autoradios ....................... 116
Anlassen und Fahrt ................... 151
Anlassvorrichtung ..................... 19
Armaturenbrett ......................... 7
Armaturenbrett
und Bedienelemente......... 6
Armlehne
– Hintere ....................... 83-84
– Mittlere ............................. 82
I I
N N
H H
A A
L L
T T
S S
V V
E E
R R
Z Z
E E
I I
C C
H H
N N
I I
S S

293
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

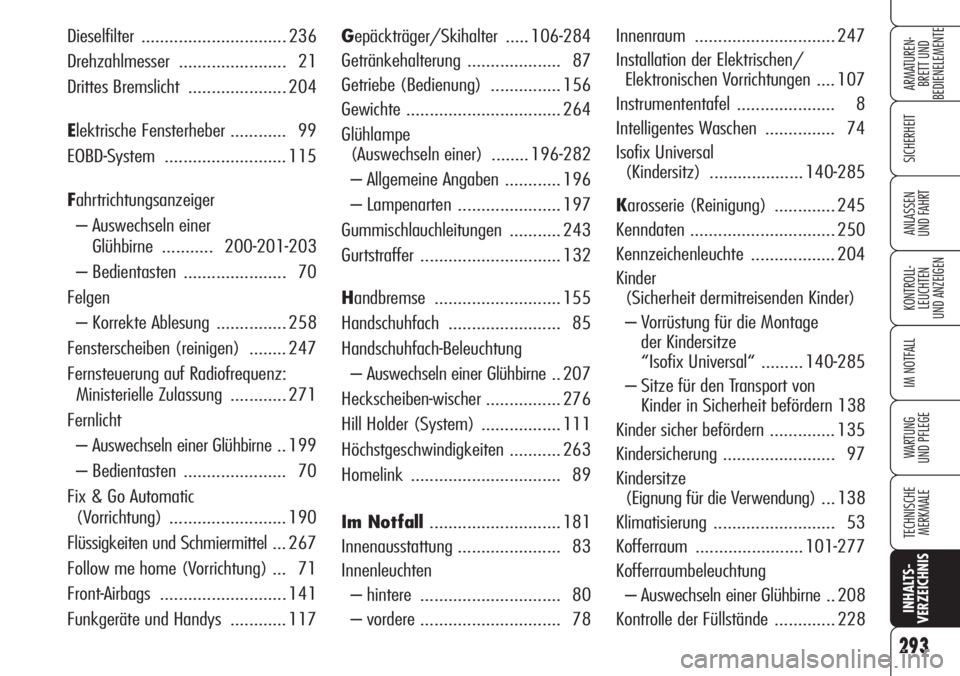

Gepäckträger/Skihalter ..... 106-284
Getränkehalterung .................... 87
Getriebe (Bedienung) ............... 156
Gewichte ................................. 264
Glühlampe
(Auswechseln einer) ........ 196-282
– Allgemeine Angaben ............ 196
– Lampenarten ...................... 197
Gummischlauchleitungen ........... 243
Gurtstraffer .............................. 132
Handbremse ........................... 155
Handschuhfach ........................ 85
Handschuhfach-Beleuchtung
– Auswechseln einer Glühbirne .. 207
Heckscheiben-wischer ................ 276
Hill Holder (System) ................. 111
Höchstgeschwindigkeiten ........... 263
Homelink ................................ 89
Im Notfall............................ 181
Innenausstattung ...................... 83
Innenleuchten
– hintere .............................. 80
– vordere .............................. 78Innenraum .............................. 247
Installation der Elektrischen/
Elektronischen Vorrichtungen .... 107
Instrumententafel ..................... 8
Intelligentes Waschen ............... 74
Isofix Universal
(Kindersitz) .................... 140-285
Karosserie (Reinigung) ............. 245
Kenndaten ............................... 250
Kennzeichenleuchte .................. 204
Kinder
(Sicherheit dermitreisenden Kinder)
– Vorrüstung für die Montage
der Kindersitze
“Isofix Universal“ ......... 140-285
– Sitze für den Transport von
Kinder in Sicherheit befördern 138
Kinder sicher befördern .............. 135
Kindersicherung ........................ 97
Kindersitze
(Eignung für die Verwendung) ... 138
Klimatisierung .......................... 53
Kofferraum ....................... 101-277
Kofferraumbeleuchtung
– Auswechseln einer Glühbirne .. 208
Kontrolle der Füllstände ............. 228 Dieselfilter ............................... 236
Drehzahlmesser ....................... 21
Drittes Bremslicht ..................... 204
Elektrische Fensterheber ............ 99
EOBD-System .......................... 115
Fahrtrichtungsanzeiger
– Auswechseln einer
Glühbirne ........... 200-201-203
– Bedientasten ...................... 70
Felgen
– Korrekte Ablesung ............... 258
Fensterscheiben (reinigen) ........ 247
Fernsteuerung auf Radiofrequenz:
Ministerielle Zulassung ............ 271
Fernlicht
– Auswechseln einer Glühbirne .. 199
– Bedientasten ...................... 70
Fix & Go Automatic
(Vorrichtung) ......................... 190
Flüssigkeiten und Schmiermittel ... 267
Follow me home (Vorrichtung) ... 71
Front-Airbags ........................... 141
Funkgeräte und Handys ............ 117

294
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
– Kenndaten ......................... 253
– Kennzeichnung ................... 251
Motor anlassen ........................ 152
Motorhaube ............................. 105
Motoröl
– Standkontrolle .................... 231
– Technische Merkmale .......... 266
– Verbrauch .......................... 232
MSR-System ............................ 114
Multifunktionsdisplay ................ 25
Nebellicht
– Bedientasten ...................... 72
– Auswechseln einer Glühbirne .. 201
Nebelschlussleuchte
– Auswechseln einer Glühbirne .. 202
– Bedientasten ...................... 72
Parklicht
– Bedientasten ...................... 72
Parksensoren ........................... 118
Radeinstellung ........................ 260
Räder
– Reifenwechsel .................... 183
– Technische Merkmale .......... 257Räder und Reifen ...................... 241
Radwechsel ............................. 183
Regensensor ............................ 74
Reifen
– Fülldruck ............................ 260
– Korrekte Ablesung der
Reifenkennzeichnung .......... 257
– Mitgelieferte ...................... 259
– Reifenwechsel .................... 183
– Winterreifen ....................... 162
Reifenschnellreparaturkit
Fix&Go Automatic .................. 190
Reinigung der Fenster ............... 73
Rekonfigurierbares
Multifunktionsdisplay .............. 30
Rückfahrscheinwerfer
– Auswechseln einer Glühbirne .. 202
Rückspiegel ............................. 50
Safe lock (Vorrichtung) ............. 14
S.B.R.-System........................... 131
Scheibenwaschanlage
– Bedientasten ...................... 73
– Flüssigkeitsstand ................. 232
Scheibenwischer
– Bedientasten ...................... 73 Kontrollleuchten
und Anzeigen.................... 165
Kopfstützen ...................... 48-49
Kraftstoff
– Kraftstoffsperrschalter .......... 81
– Kraftstoffstandanzeige ......... 22
– Verbrauch .......................... 269
Kraftstoff sparen ....................... 157
Kraftstoffsperrschalter und
Stromversorgung .................... 81
Kraftstoffstandanzeige .............. 22
Kraftübertragung ...................... 255
Lack ....................................... 246
Längere Außerbetriebsetzung
des Fahrzeugs ....................... 164
Leistungen ............................... 263
Lenkrad .................................. 256
Lenkrad (Einstellung) ................ 49
Lenkradschloss ......................... 21
Luftdüsen Innenraum ................ 54
Luft-/Pollenfilter ....................... 237
Manuelle Klimaanlage .............. 55
Motor
– Code des Fahrzeugtyps ........ 252
