2007 Alfa Romeo 159 Betriebsanleitung (in German)

215
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Elektrogebläse Klimaanlage F02 (MAXI-FUSE) 40 60
Elektrische Lenkradsperre F03 (MAXI-FUSE) 20 60
Bremsknoten (Pumpe) F04 (MAXI-FUSE) 40 60
Bremsknoten (Elektrogebläse) F05 (MAXI-FUSE) 40 60
Elektrogebläse Kühler (niedrige Geschwindigkeit) F06 (MAXI-FUSE) 40 60
Elektrogebläse Kühler (hohe Geschwindigkeit) F07 (MAXI-FUSE) 50 60
Scheinwerferwaschanlage F09 20 60
Akustische Signale F10 15 60
Verschiedene sekundäre Dienste der elektronischen Einspritzung F11 15 60
+ INT für die elektronische Einspritzanlage F16 7,5 60
Primäre Dienste der elektronischen Einspritzanlage F17 10 60
Motorkontrollknoten F18 15 60
Kompressor Klimaanlage F19 7,5 60
Heizung Windschutzscheibe F20 20 60
Versorgung Kraftstoffpumpe F21 20 60
Spulen Einschaltung/Einspritzventile (Benzinversionen) F22 15 60
Primäre Dienste elektronische Einspritzung Dieselversionen) F22 20 60
Versorgung Autoradio/Navigationssystem F23 15 60
Knoten Body Computer/Relaisspule Scheinwerferwaschanlage F31 7,5 56
Knoten Fahrertür/Knoten Beifahrertür/Anlassvorrichtung F32 15 56
Fensterheber hinten links F33 20 56
Fensterheber vorn rechts F34 20 56

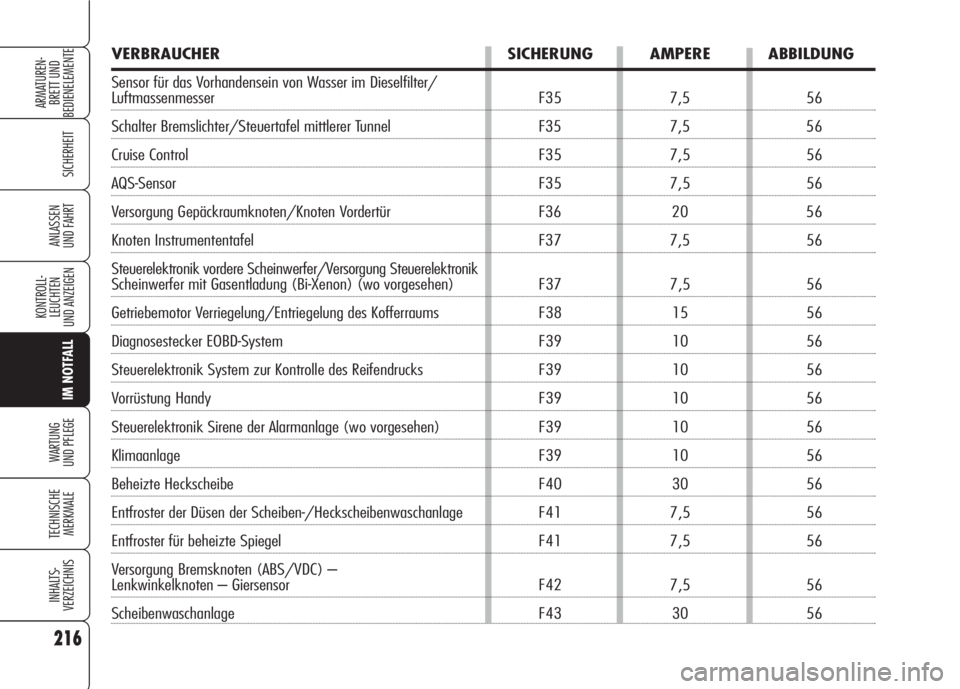

VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Sensor für das Vorhandensein von Wasser im Dieselfilter/
Luftmassenmesser F35 7,5 56
Schalter Bremslichter/Steuertafel mittlerer Tunnel F35 7,5 56
Cruise Control F35 7,5 56
AQS-Sensor F35 7,5 56
Versorgung Gepäckraumknoten/Knoten Vordertür F36 20 56
Knoten Instrumententafel F37 7,5 56
Steuerelektronik vordere Scheinwerfer/Versorgung Steuerelektronik
Scheinwerfer mit Gasentladung (Bi-Xenon) (wo vorgesehen) F37 7,5 56
Getriebemotor Verriegelung/Entriegelung des Kofferraums F38 15 56
Diagnosestecker EOBD-System F39 10 56
Steuerelektronik System zur Kontrolle des Reifendrucks F39 10 56
Vorrüstung Handy F39 10 56
Steuerelektronik Sirene der Alarmanlage (wo vorgesehen) F39 10 56
Klimaanlage F39 10 56
Beheizte Heckscheibe F40 30 56
Entfroster der Düsen der Scheiben-/Heckscheibenwaschanlage F41 7,5 56
Entfroster für beheizte Spiegel F41 7,5 56
Versorgung Bremsknoten (ABS/VDC) –
Lenkwinkelknoten – Giersensor F42 7,5 56
Scheibenwaschanlage F43 30 56
216
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

217
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

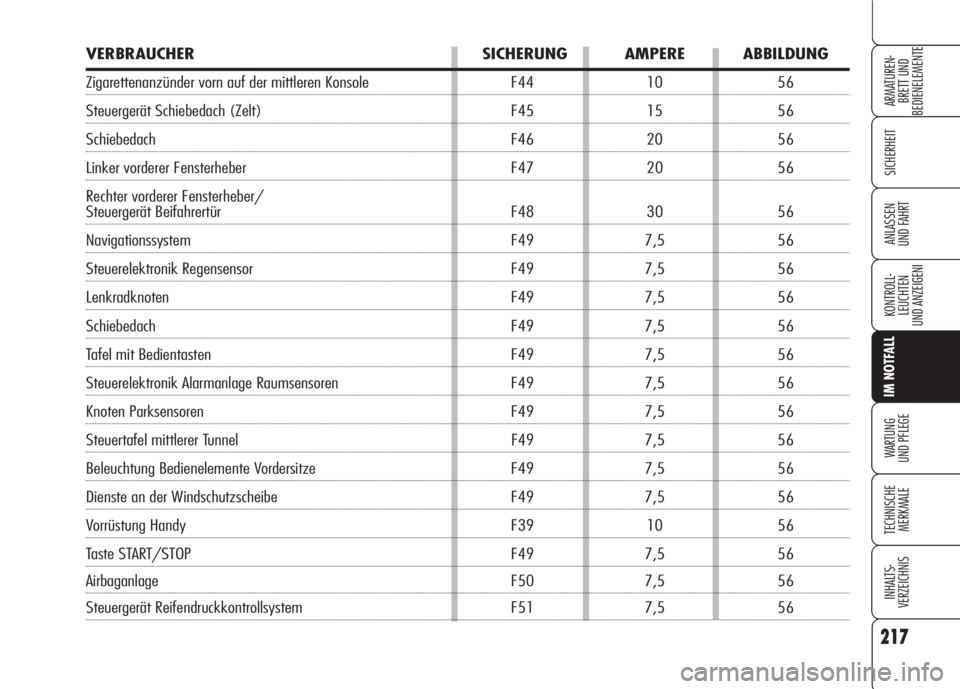

VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Zigarettenanzünder vorn auf der mittleren Konsole F44 10 56
Steuergerät Schiebedach (Zelt) F45 15 56
Schiebedach F46 20 56
Linker vorderer Fensterheber F47 20 56
Rechter vorderer Fensterheber/
Steuergerät Beifahrertür F48 30 56
Navigationssystem F49 7,5 56
Steuerelektronik Regensensor F49 7,5 56
Lenkradknoten F49 7,5 56
Schiebedach F49 7,5 56
Tafel mit Bedientasten F49 7,5 56
Steuerelektronik Alarmanlage Raumsensoren F49 7,5 56
Knoten Parksensoren F49 7,5 56
Steuertafel mittlerer Tunnel F49 7,5 56
Beleuchtung Bedienelemente Vordersitze F49 7,5 56
Dienste an der Windschutzscheibe F49 7,5 56
Vorrüstung Handy F39 10 56
Taste START/STOP F49 7,5 56
Airbaganlage F50 7,5 56
Steuergerät Reifendruckkontrollsystem F51 7,5 56

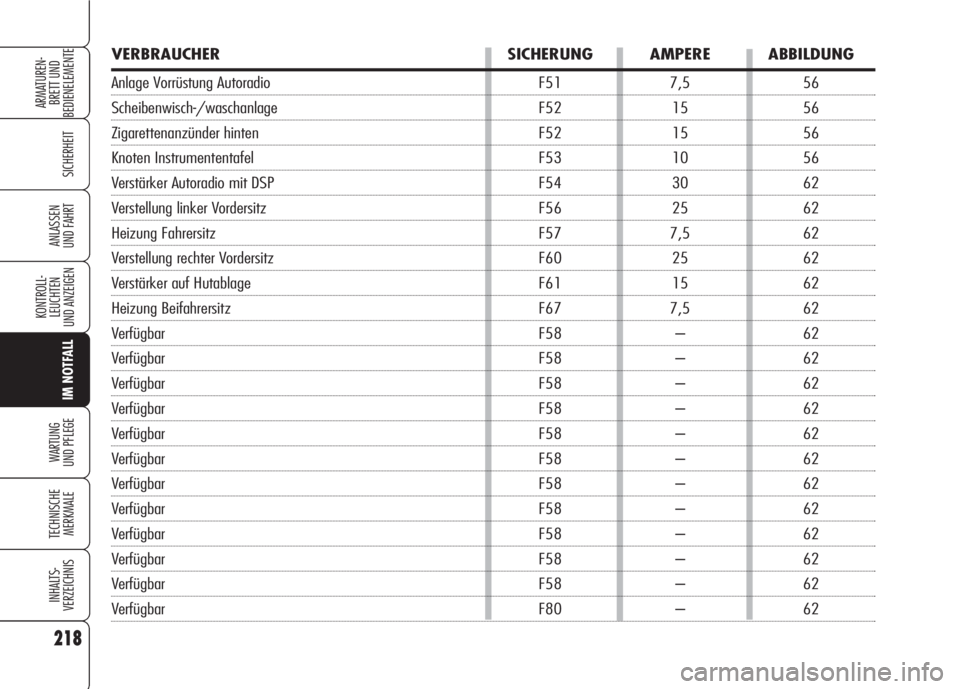

VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Anlage Vorrüstung Autoradio F51 7,5 56
Scheibenwisch-/waschanlage F52 15 56
Zigarettenanzünder hinten F52 15 56
Knoten Instrumententafel F53 10 56
Verstärker Autoradio mit DSP F54 30 62
Verstellung linker Vordersitz F56 25 62
Heizung Fahrersitz F57 7,5 62
Verstellung rechter Vordersitz F60 25 62
Verstärker auf Hutablage F61 15 62
Heizung Beifahrersitz F67 7,5 62
Verfügbar F58 – 62
Verfügbar F58 – 62
Verfügbar F58 – 62
Verfügbar F58 – 62
Verfügbar F58 – 62
Verfügbar F58 – 62
Verfügbar F58 – 62
Verfügbar F58 – 62
Verfügbar F58 – 62
Verfügbar F58 – 62
Verfügbar F58 – 62
Verfügbar F80 – 62
218
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

219
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

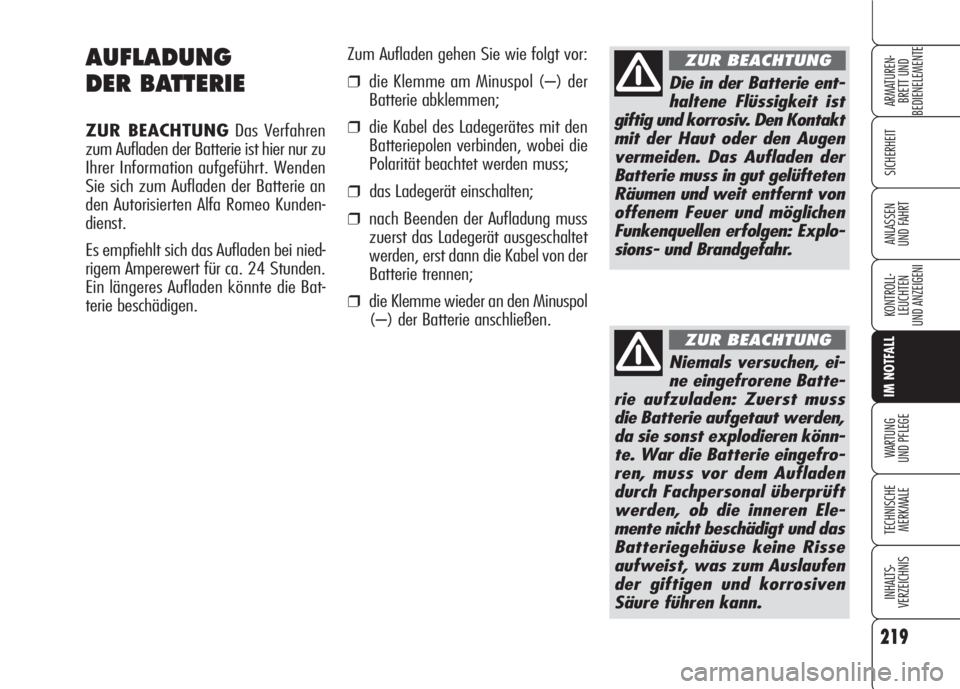

AUFLADUNG
DER BATTERIE
ZUR BEACHTUNGDas Verfahren
zum Aufladen der Batterie ist hier nur zu
Ihrer Information aufgeführt. Wenden
Sie sich zum Aufladen der Batterie an
den Autorisierten Alfa Romeo Kunden-
dienst.
Es empfiehlt sich das Aufladen bei nied-
rigem Amperewert für ca. 24 Stunden.
Ein längeres Aufladen könnte die Bat-
terie beschädigen.Zum Aufladen gehen Sie wie folgt vor:
❒die Klemme am Minuspol (–) der
Batterie abklemmen;
❒die Kabel des Ladegerätes mit den
Batteriepolen verbinden, wobei die
Polarität beachtet werden muss;
❒das Ladegerät einschalten;
❒nach Beenden der Aufladung muss
zuerst das Ladegerät ausgeschaltet
werden, erst dann die Kabel von der
Batterie trennen;
❒die Klemme wieder an den Minuspol
(–) der Batterie anschließen.
Die in der Batterie ent-
haltene Flüssigkeit ist
giftig und korrosiv. Den Kontakt
mit der Haut oder den Augen
vermeiden. Das Aufladen der
Batterie muss in gut gelüfteten
Räumen und weit entfernt von
offenem Feuer und möglichen
Funkenquellen erfolgen: Explo-
sions- und Brandgefahr.
ZUR BEACHTUNG
Niemals versuchen, ei-
ne eingefrorene Batte-
rie aufzuladen: Zuerst muss
die Batterie aufgetaut werden,
da sie sonst explodieren könn-
te. War die Batterie eingefro-
ren, muss vor dem Aufladen
durch Fachpersonal überprüft
werden, ob die inneren Ele-
mente nicht beschädigt und das
Batteriegehäuse keine Risse
aufweist, was zum Auslaufen
der giftigen und korrosiven
Säure führen kann.
ZUR BEACHTUNG

220
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

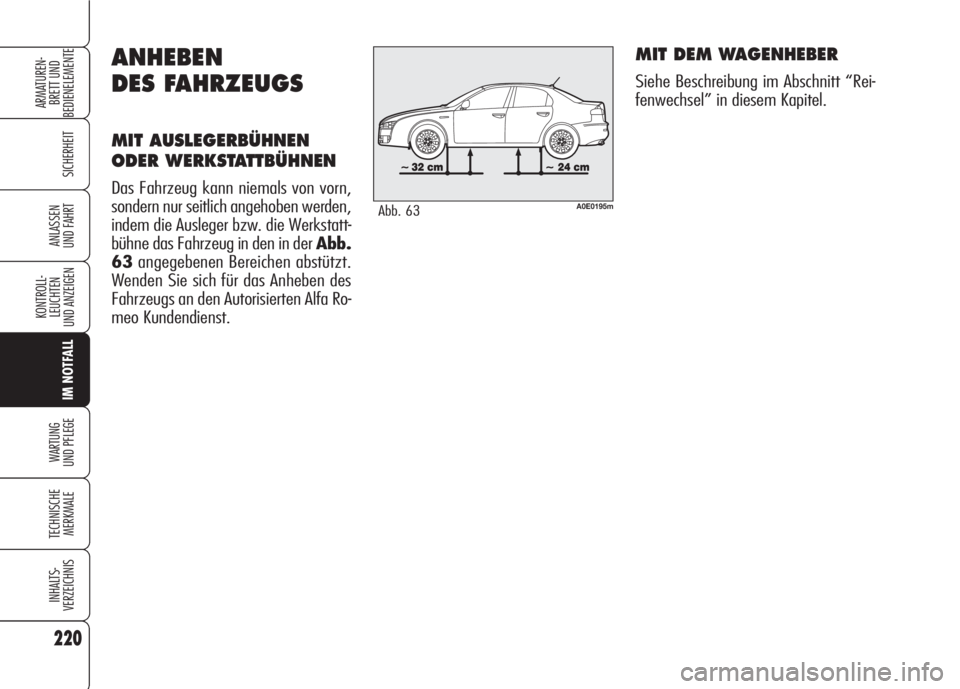

MIT DEM WAGENHEBER
Siehe Beschreibung im Abschnitt “Rei-
fenwechsel” in diesem Kapitel.
ANHEBEN
DES FAHRZEUGS
MIT AUSLEGERBÜHNEN
ODER WERKSTATTBÜHNEN
Das Fahrzeug kann niemals von vorn,
sondern nur seitlich angehoben werden,
indem die Ausleger bzw. die Werkstatt-
bühne das Fahrzeug in den in der Abb.
63angegebenen Bereichen abstützt.
Wenden Sie sich für das Anheben des
Fahrzeugs an den Autorisierten Alfa Ro-
meo Kundendienst.A0E0195mAbb. 63

221
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

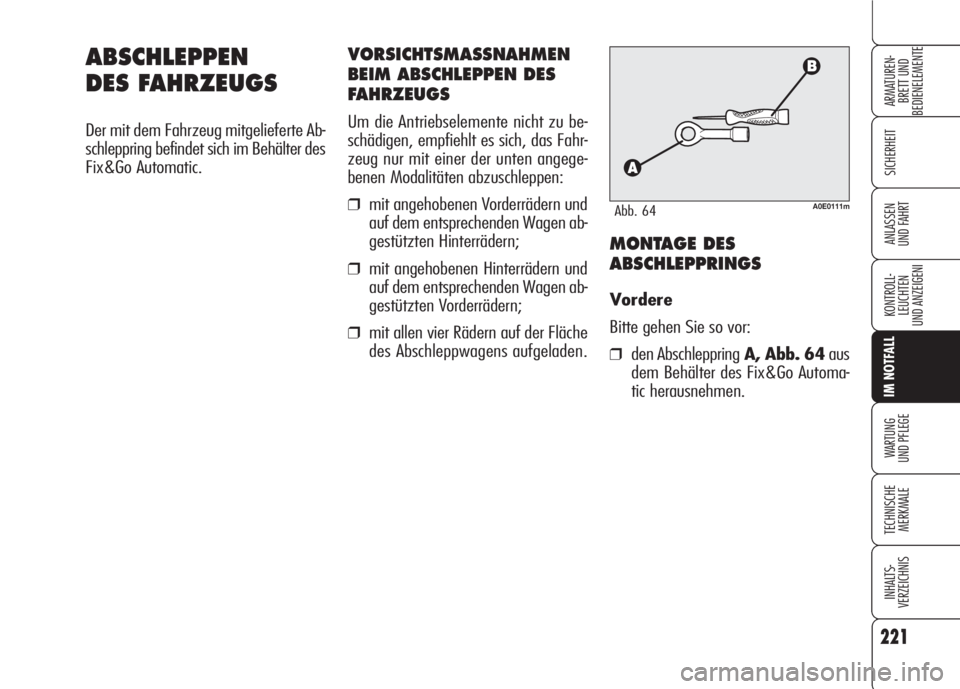

ABSCHLEPPEN
DES FAHRZEUGS
Der mit dem Fahrzeug mitgelieferte Ab-
schleppring befindet sich im Behälter des
Fix&Go Automatic.
A0E0111mAbb. 64
VORSICHTSMASSNAHMEN
BEIM ABSCHLEPPEN DES
FAHRZEUGS
Um die Antriebselemente nicht zu be-
schädigen, empfiehlt es sich, das Fahr-
zeug nur mit einer der unten angege-
benen Modalitäten abzuschleppen:
❒mit angehobenen Vorderrädern und
auf dem entsprechenden Wagen ab-
gestützten Hinterrädern;
❒mit angehobenen Hinterrädern und
auf dem entsprechenden Wagen ab-
gestützten Vorderrädern;
❒mit allen vier Rädern auf der Fläche
des Abschleppwagens aufgeladen.
MONTAGE DES
ABSCHLEPPRINGS
Vordere
Bitte gehen Sie so vor:
❒den AbschleppringA, Abb. 64aus
dem Behälter des Fix&Go Automa-
tic herausnehmen.

222
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

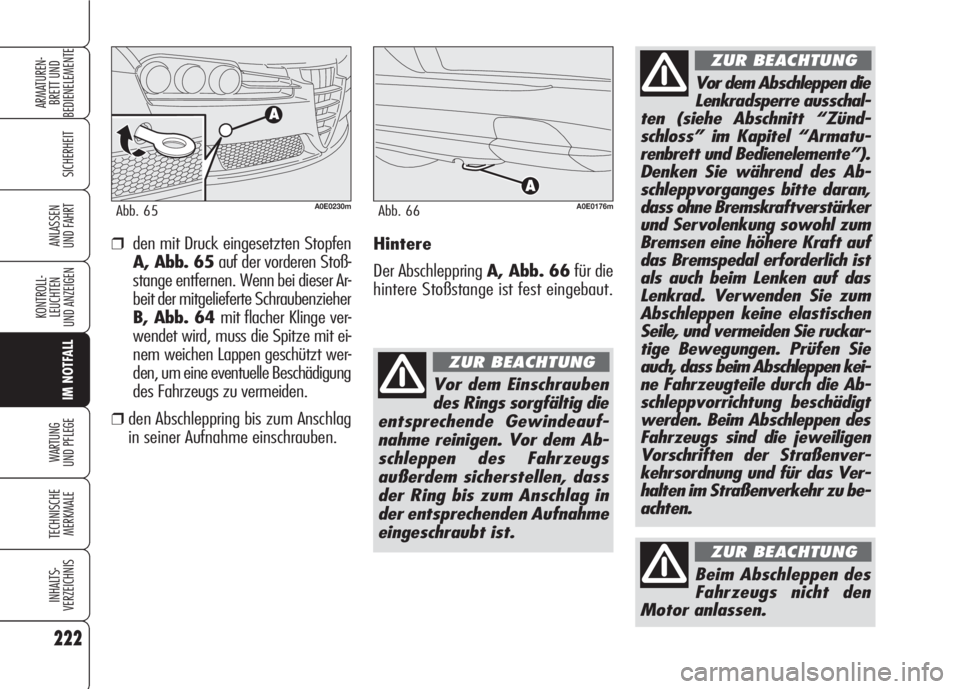

Beim Abschleppen des
Fahrzeugs nicht den
Motor anlassen.
ZUR BEACHTUNG
Vor dem Einschrauben
des Rings sorgfältig die
entsprechende Gewindeauf-
nahme reinigen. Vor dem Ab-
schleppen des Fahrzeugs
außerdem sicherstellen, dass
der Ring bis zum Anschlag in
der entsprechenden Aufnahme
eingeschraubt ist.
ZUR BEACHTUNG
Vor dem Abschleppen die
Lenkradsperre ausschal-
ten (siehe Abschnitt “Zünd-
schloss” im Kapitel “Armatu-
renbrett und Bedienelemente”).
Denken Sie während des Ab-
schleppvorganges bitte daran,
dass ohne Bremskraftverstärker
und Servolenkung sowohl zum
Bremsen eine höhere Kraft auf
das Bremspedal erforderlich ist
als auch beim Lenken auf das
Lenkrad. Verwenden Sie zum
Abschleppen keine elastischen
Seile, und vermeiden Sie ruckar-
tige Bewegungen. Prüfen Sie
auch, dass beim Abschleppen kei-
ne Fahrzeugteile durch die Ab-
schleppvorrichtung beschädigt
werden. Beim Abschleppen des
Fahrzeugs sind die jeweiligen
Vorschriften der Straßenver-
kehrsordnung und für das Ver-
halten im Straßenverkehr zu be-
achten.
ZUR BEACHTUNG
Hintere
Der Abschleppring A, Abb. 66für die
hintere Stoßstange ist fest eingebaut.
A0E0176mAbb. 66
❒den mit Druck eingesetzten Stopfen
A, Abb. 65auf der vorderen Stoß-
stange entfernen. Wenn bei dieser Ar-
beit der mitgelieferte Schraubenzieher
B, Abb. 64 mit flacher Klinge ver-
wendet wird, muss die Spitze mit ei-
nem weichen Lappen geschützt wer-
den, um eine eventuelle Beschädigung
des Fahrzeugs zu vermeiden.
❒den Abschleppring bis zum Anschlag
in seiner Aufnahme einschrauben.
A0E0230mAbb. 65
