2007.5 Peugeot 307 SW Manuale del proprietario (in Italian)

10
124
INFORMAZIONI PRATICHE

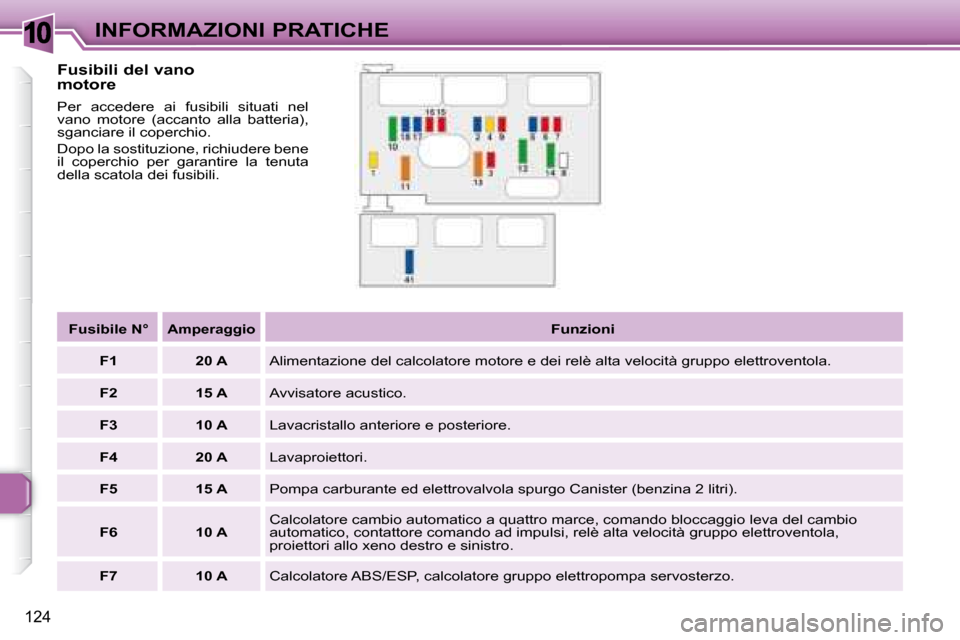

Fusibili del vano
motore
Per accedere ai fusibili situati nel
vano motore (accanto alla batteria),
sganciare il coperchio.
Dopo la sostituzione, richiudere bene
il coperchio per garantire la tenuta
della scatola dei fusibili.

Fusibile N°

Amperaggio
Funzioni

F1 20 A Alimentazione del calcolatore motore e dei relè alta veloci tà gruppo elettroventola.

F2 15 A Avvisatore acustico.

F3 10 A Lavacristallo anteriore e posteriore.

F4 20 A Lavaproiettori.

F5 15 A Pompa carburante ed elettrovalvola spurgo Canister (benzina 2 litri).

F6 10 A Calcolatore cambio automatico a quattro marce, comando bloccaggi
o leva del cambio
automatico, contattore comando ad impulsi, relè alta velocità gruppo elettroventola,
proiettori allo xeno destro e sinistro.

F7 10 A Calcolatore ABS/ESP, calcolatore gruppo elettropompa servosterzo.

10
125
INFORMAZIONI PRATICHE

Fusibile N°

Amperaggio
Funzioni

F8 25 A Comando motorino d'avviamento.

F9 10 A Scatola riscaldamento addizionale (Diesel), contattore livell o acqua.

F10 30 A Attuatori calcolatore motore (bobina di accensione, elettrovalvo
le, sonde ad ossigeno,
calcolatori, iniettori, riscaldatori), elettrovalvola spurgo Cani ster (benzina 1,6 litri).

F11 40 A Ventilatore climatizzazione.

F12 30 A Bassa/alta velocità tergiscristallo anteriore.

F13 40 A Alimentazione scatola di servitù intelligente (+ dopo conta tto).

F14 30 A Pompa dell'aria (benzina 2 litri).

F15 10 A Luce abbagliante destra.

F16 10 A Luce abbagliante sinistra.

F17 15 A Luce anabbagliante sinistra.

F18 15 A Luce anabbagliante destra.

F41 15 A Calcolatore cambio automatico a sei marce.

10
126
INFORMAZIONI PRATICHE
* I maxifusibili sono una protezione supplementare per i sistemi elettrici. Tutti gli interventi devono essere effettuati presso un Punto Assistenza PEUGEOT.
Il circuito elettrico del veicolo è stato progettato per funzionare con equipaggiamenti di serie od opzionali.
Prima di installare altri equipaggiamenti o accessori elettrici sul veicolo, rivolgersi ad un Punto Assistenza
PEUGEOT.
La PEUGEOT non si assume alcuna responsabilità in caso di spese d i riparazione o guasti derivanti dall'installazione
di accessori ausiliari non forniti e non raccomandati da PEUGEOT e in particolare quando il consumo di tutti gli apparecchi
supplementari collegati supera i 10 milliampère.
Fusibile N°

Amperaggio
Funzioni

MF1 *
30 A Gruppo elettroventola 200 W.

50 A Gruppo elettroventola 400 W e 460 W.

MF2 * 30 A Pompa ABS/ESP.

MF3 * 30 A Elettrovalvole ABS/ESP.

MF4 * 80 A Alimentazione scatola di servitù intelligente.

MF5 * 80 A Alimentazione scatola di servitù intelligente.

MF6 * 80 A Scatola fusibili abitacolo.

MF8 * 70 A Gruppo elettropompa servosterzo.

10INFORMAZIONI PRATICHE

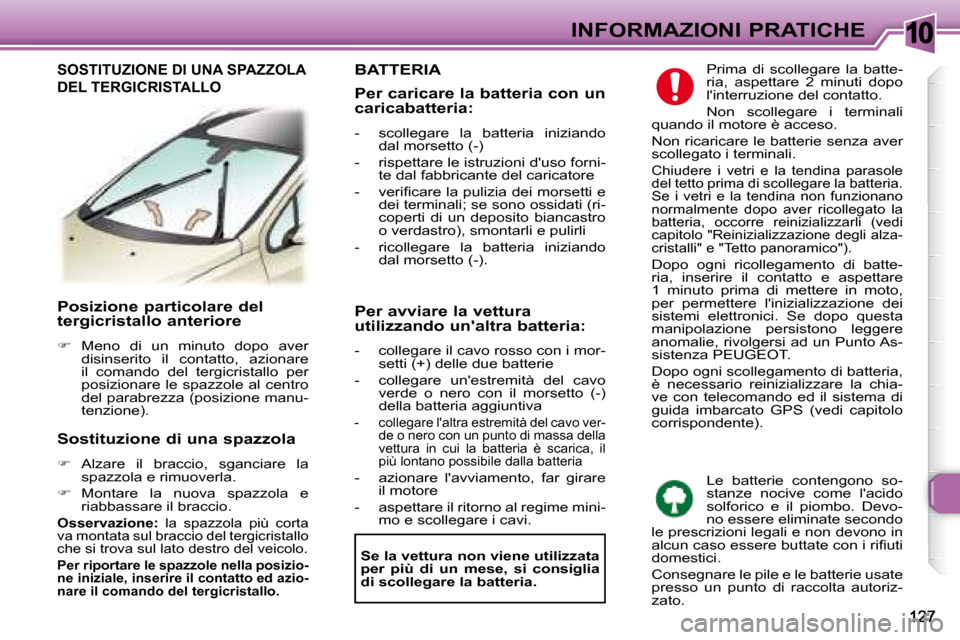

Posizione particolare del
tergicristallo anteriore

 Meno di un minuto dopo aver
disinserito il contatto, azionare
il comando del tergicristallo per
posizionare le spazzole al centro
del parabrezza (posizione manu-
tenzione).
Sostituzione di una spazzola

 Alzare il braccio, sganciare la
spazzola e rimuoverla.

 Montare la nuova spazzola e
riabbassare il braccio.

Osservazione: la spazzola più corta
va montata sul braccio del tergicristallo
che si trova sul lato destro del veicolo.

Per riportare le spazzole nella posizio-
ne iniziale, inserire il contatto ed azio-
nare il comando del tergicristallo.
BATTERIA
Per caricare la batteria con un
caricabatteria:
- scollegare la batteria iniziando
dal morsetto (-)
- rispettare le istruzioni d'uso forni- te dal fabbricante del caricatore
- verii care la pulizia dei morsetti e dei terminali; se sono ossidati (ri-
coperti di un deposito biancastro
o verdastro), smontarli e pulirli
- ricollegare la batteria iniziando dal morsetto (-). Prima di scollegare la batte-
ria, aspettare 2 minuti dopo
l'interruzione del contatto.
Non scollegare i terminali
quando il motore è acceso.
Non ricaricare le batterie senza aver
scollegato i terminali.
Chiudere i vetri e la tendina parasole
del tetto prima di scollegare la batteria.
Se i vetri e la tendina non funzionano
normalmente dopo aver ricollegato la
batteria, occorre reinizializzarli (vedi
capitolo "Reinizializzazione degli alza-
cristalli" e "Tetto panoramico").
Dopo ogni ricollegamento di batte-
ria, inserire il contatto e aspettare
1 minuto prima di mettere in moto,
per permettere l'inizializzazione dei
sistemi elettronici. Se dopo questa
manipolazione persistono leggere
anomalie, rivolgersi ad un Punto As-
sistenza PEUGEOT.
Dopo ogni scollegamento di batteria,
è necessario reinizializzare la chia-
ve con telecomando ed il sistema di
guida imbarcato GPS (vedi capitolo
corrispondente).

Se la vettura non viene utilizzata
per più di un mese, si consiglia
di scollegare la batteria.
Per avviare la vettura
utilizzando un'altra batteria:
- collegare il cavo rosso con i mor-
setti (+) delle due batterie
- collegare un'estremità del cavo verde o nero con il morsetto (-)
della batteria aggiuntiva
- collegare l'altra estremità del cavo ver- de o nero con un punto di massa della
vettura in cui la batteria è scarica, il
più lontano possibile dalla batteria
- azionare l'avviamento, far girare il motore
- aspettare il ritorno al regime mini- mo e scollegare i cavi. Le batterie contengono so-
stanze nocive come l'acido
solforico e il piombo. Devo-
no essere eliminate secondo
le prescrizioni legali e non devono in
alcun caso essere buttate con i rii uti
domestici.
Consegnare le pile e le batterie usate
presso un punto di raccolta autoriz-
zato.
SOSTITUZIONE DI UNA SPAZZOLA
DEL TERGICRISTALLO

10
128
INFORMAZIONI PRATICHE

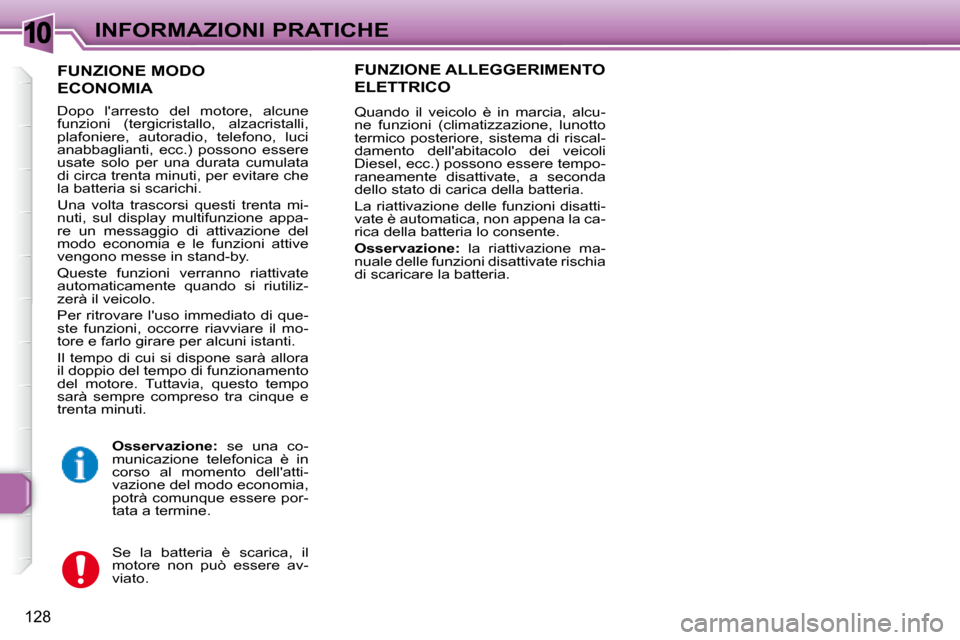

FUNZIONE MODO
ECONOMIA
Dopo l'arresto del motore, alcune
funzioni (tergicristallo, alzacristalli,
plafoniere, autoradio, telefono, luci
anabbaglianti, ecc.) possono essere
usate solo per una durata cumulata
di circa trenta minuti, per evitare che
la batteria si scarichi.
Una volta trascorsi questi trenta mi-
nuti, sul display multifunzione appa-
re un messaggio di attivazione del
modo economia e le funzioni attive
vengono messe in stand-by.
Queste funzioni verranno riattivate
automaticamente quando si riutiliz-
zerà il veicolo.
Per ritrovare l'uso immediato di que-
ste funzioni, occorre riavviare il mo-
tore e farlo girare per alcuni istanti.
Il tempo di cui si dispone sarà allora
il doppio del tempo di funzionamento
del motore. Tuttavia, questo tempo
sarà sempre compreso tra cinque e
trenta minuti. Se la batteria è scarica, il
motore non può essere av-
viato.
FUNZIONE ALLEGGERIMENTO
ELETTRICO
Quando il veicolo è in marcia, alcu-
ne funzioni (climatizzazione, lunotto
termico posteriore, sistema di riscal-
damento dell'abitacolo dei veicoli
Diesel, ecc.) possono essere tempo-
raneamente disattivate, a seconda
dello stato di carica della batteria.
La riattivazione delle funzioni disatti-
vate è automatica, non appena la ca-
rica della batteria lo consente.

Osservazione: la riattivazione ma-
nuale delle funzioni disattivate rischia
di scaricare la batteria.

Osservazione: se una co-
municazione telefonica è in
corso al momento dell'atti-
vazione del modo economia,
potrà comunque essere por-
tata a termine.

10INFORMAZIONI PRATICHE

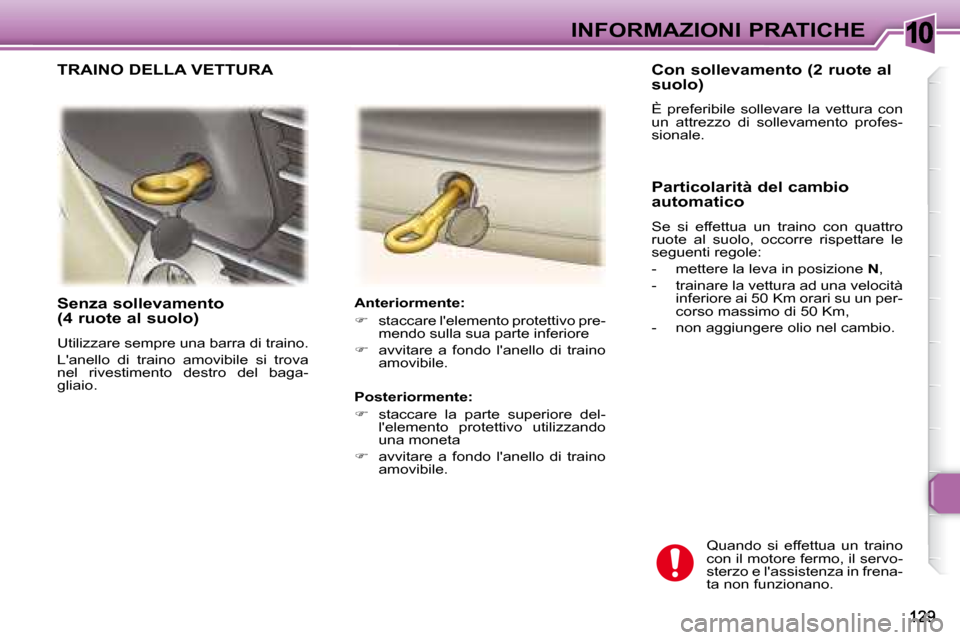

Senza sollevamento
(4 ruote al suolo)
Utilizzare sempre una barra di traino.
L'anello di traino amovibile si trova
nel rivestimento destro del baga-
gliaio. Anteriormente:

 staccare l'elemento protettivo pre-
mendo sulla sua parte inferiore

 avvitare a fondo l'anello di traino
amovibile. Con sollevamento (2 ruote al
suolo)
È preferibile sollevare la vettura con
un attrezzo di sollevamento profes-
sionale.
Quando si effettua un traino
con il motore fermo, il servo-
sterzo e l'assistenza in frena-
ta non funzionano.
TRAINO DELLA VETTURA
Posteriormente:

 staccare la parte superiore del-
l'elemento protettivo utilizzando
una moneta

 avvitare a fondo l'anello di traino
amovibile. Particolarità del cambio
automatico
Se si effettua un traino con quattro
ruote al suolo, occorre rispettare le
seguenti regole:
- mettere la leva in posizione
N ,
- trainare la vettura ad una velocità inferiore ai 50 Km orari su un per-
corso massimo di 50 Km,
- non aggiungere olio nel cambio.

10
130

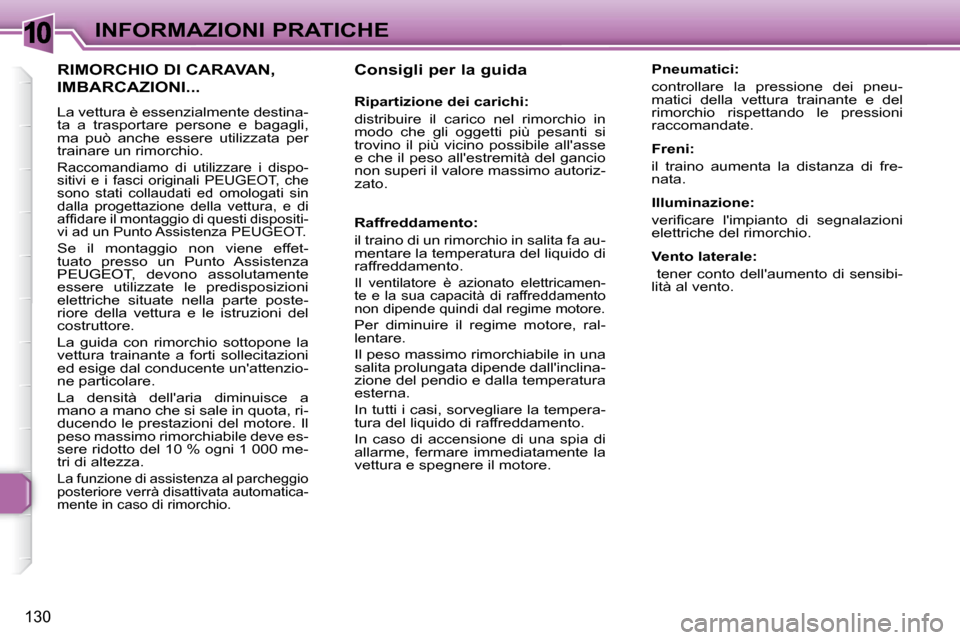

INFORMAZIONI PRATICHE Consigli per la guida
Ripartizione dei carichi:
distribuire il carico nel rimorchio in
modo che gli oggetti più pesanti si
trovino il più vicino possibile all'asse
e che il peso all'estremità del gancio
non superi il valore massimo autoriz-
zato.
Raffreddamento:
il traino di un rimorchio in salita fa au-
mentare la temperatura del liquido di
raffreddamento.
Il ventilatore è azionato elettricamen-
te e la sua capacità di raffreddamento
non dipende quindi dal regime motore.
Per diminuire il regime motore, ral-
lentare.
Il peso massimo rimorchiabile in una
salita prolungata dipende dall'inclina-
zione del pendio e dalla temperatura
esterna.
In tutti i casi, sorvegliare la tempera-
tura del liquido di raffreddamento.
In caso di accensione di una spia di
allarme, fermare immediatamente la
vettura e spegnere il motore. Pneumatici:
controllare la pressione dei pneu-
matici della vettura trainante e del
rimorchio rispettando le pressioni
raccomandate.
Freni:
il traino aumenta la distanza di fre-
nata.
Illuminazione:
verii care l'impianto di segnalazioni
elettriche del rimorchio.
Vento laterale:
tener conto dell'aumento di sensibi-
lità al vento.
RIMORCHIO DI CARAVAN,
IMBARCAZIONI...
La vettura è essenzialmente destina-
ta a trasportare persone e bagagli,
ma può anche essere utilizzata per
trainare un rimorchio.
Raccomandiamo di utilizzare i dispo-
sitivi e i fasci originali PEUGEOT, che
sono stati collaudati ed omologati sin
dalla progettazione della vettura, e di
afi dare il montaggio di questi dispositi-
vi ad un Punto Assistenza PEUGEOT.
Se il montaggio non viene effet-
tuato presso un Punto Assistenza
PEUGEOT, devono assolutamente
essere utilizzate le predisposizioni
elettriche situate nella parte poste-
riore della vettura e le istruzioni del
costruttore.
La guida con rimorchio sottopone la
vettura trainante a forti sollecitazioni
ed esige dal conducente un'attenzio-
ne particolare.
La densità dell'aria diminuisce a
mano a mano che si sale in quota, ri-
ducendo le prestazioni del motore. Il
peso massimo rimorchiabile deve es-
sere ridotto del 10 % ogni 1 000 me-
tri di altezza.
La funzione di assistenza al parcheggio
posteriore verrà disattivata automatica-
mente in caso di rimorchio.

10INFORMAZIONI PRATICHE

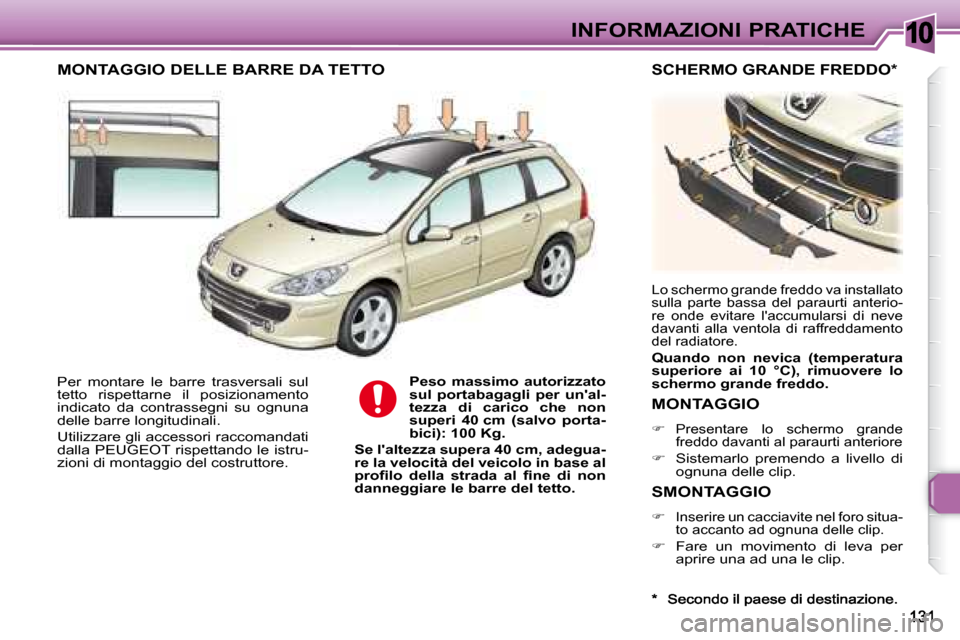

Per montare le barre trasversali sul
tetto rispettarne il posizionamento
indicato da contrassegni su ognuna
delle barre longitudinali.
Utilizzare gli accessori raccomandati
dalla PEUGEOT rispettando le istru-
zioni di montaggio del costruttore.
Peso massimo autorizzato
sul portabagagli per un'al-
tezza di carico che non
superi 40 cm (salvo porta-
bici): 100 Kg.

Se l'altezza supera 40 cm, adegua-
re la velocità del veicolo in base al
proi lo della strada al i ne di non
danneggiare le barre del tetto.
MONTAGGIO DELLE BARRE DA TETTO
Lo schermo grande freddo va installato
sulla parte bassa del paraurti anterio-
re onde evitare l'accumularsi di neve
davanti alla ventola di raffreddamento
del radiatore.

Quando non nevica (temperatura
superiore ai 10 °C), rimuovere lo
schermo grande freddo.
SCHERMO GRANDE FREDDO *
MONTAGGIO

 Presentare lo schermo grande
freddo davanti al paraurti anteriore

 Sistemarlo premendo a livello di
ognuna delle clip .
SMONTAGGIO

 Inserire un cacciavite nel foro situa-
to accanto ad ognuna delle clip.

 Fare un movimento di leva per
aprire una ad una le clip.
