Rimontaggio della ruota

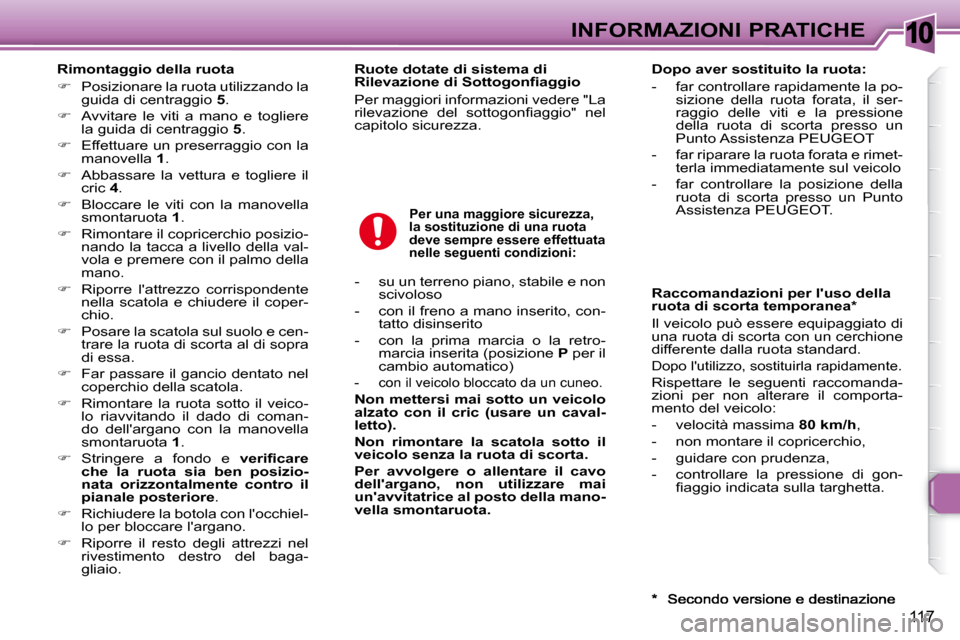

 Posizionare la ruota utilizzando la
guida di centraggio 5 .

 Avvitare le viti a mano e togliere
la guida di centraggio 5 .

 Effettuare un preserraggio con la
manovella 1 .

 Abbassare la vettura e togliere il
cric 4 .

 Bloccare le viti con la manovella
smontaruota 1 .

 Rimontare il copricerchio posizio-
nando la tacca a livello della val-
vola e premere con il palmo della
mano.

 Riporre l'attrezzo corrispondente
nella scatola e chiudere il coper-
chio.

 Posare la scatola sul suolo e cen-
trare la ruota di scorta al di sopra
di essa.

 Far passare il gancio dentato nel
coperchio della scatola.

 Rimontare la ruota sotto il veico-
lo riavvitando il dado di coman-
do dell'argano con la manovella
smontaruota 1 .

 Stringere a fondo e verii care
che la ruota sia ben posizio-
nata orizzontalmente contro il
pianale posteriore .

 Richiudere la botola con l'occhiel-
lo per bloccare l'argano.

 Riporre il resto degli attrezzi nel
rivestimento destro del baga-
gliaio.
Per una maggiore sicurezza,
la sostituzione di una ruota
deve sempre essere effettuata
nelle seguenti condizioni:
- su un terreno piano, stabile e non scivoloso
- con il freno a mano inserito, con- tatto disinserito
- con la prima marcia o la retro- marcia inserita (posizione P per il
cambio automatico)
- con il veicolo bloccato da un cuneo.

Non mettersi mai sotto un veicolo
alzato con il cric (usare un caval-
letto).

Non rimontare la scatola sotto il
veicolo senza la ruota di scorta.

Per avvolgere o allentare il cavo
dell'argano, non utilizzare mai
un'avvitatrice al posto della mano-
vella smontaruota. Raccomandazioni per l'uso della
ruota di scorta temporanea *
Il veicolo può essere equipaggiato di
una ruota di scorta con un cerchione
differente dalla ruota standard.
Dopo l'utilizzo, sostituirla rapidamente.
Rispettare le seguenti raccomanda-
zioni per non alterare il comporta-
mento del veicolo:
- velocità massima
80 km/h ,
- non montare il copricerchio,
- guidare con prudenza,
- controllare la pressione di gon- i aggio indicata sulla targhetta.
Dopo aver sostituito la ruota:
- far controllare rapidamente la po-sizione della ruota forata, il ser-
raggio delle viti e la pressione
della ruota di scorta presso un
Punto Assistenza PEUGEOT
- far riparare la ruota forata e rimet- terla immediatamente sul veicolo
- far controllare la posizione della ruota di scorta presso un Punto
Assistenza PEUGEOT.
Ruote dotate di sistema di
Rilevazione di Sottogoni aggio
Per maggiori informazioni vedere "La
rilevazione del sottogoni aggio" nel
capitolo sicurezza.

10
118
INFORMAZIONI PRATICHE

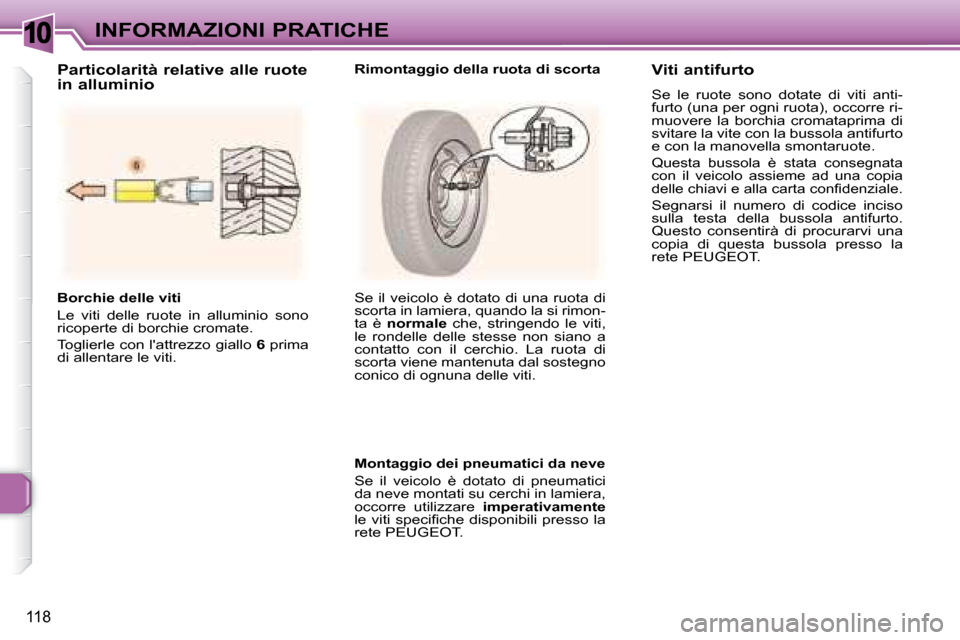

Borchie delle viti
Le viti delle ruote in alluminio sono
ricoperte di borchie cromate.
Toglierle con l'attrezzo giallo 6 prima
di allentare le viti. Se il veicolo è dotato di una ruota di
scorta in lamiera, quando la si rimon-
ta è
normale che, stringendo le viti,
le rondelle delle stesse non siano a
contatto con il cerchio. La ruota di
scorta viene mantenuta dal sostegno
conico di ognuna delle viti.
Montaggio dei pneumatici da neve
Se il veicolo è dotato di pneumatici
da neve montati su cerchi in lamiera,
occorre utilizzare imperativamente
le viti specii che disponibili presso la
rete PEUGEOT.
Particolarità relative alle ruote
in alluminio
Rimontaggio della ruota di scorta
Viti antifurto
Se le ruote sono dotate di viti anti-
furto (una per ogni ruota), occorre ri-
muovere la borchia cromataprima di
svitare la vite con la bussola antifurto
e con la manovella smontaruote.
Questa bussola è stata consegnata
con il veicolo assieme ad una copia
delle chiavi e alla carta coni denziale.
Segnarsi il numero di codice inciso
sulla testa della bussola antifurto.
Questo consentirà di procurarvi una
copia di questa bussola presso la
rete PEUGEOT.

10
119
INFORMAZIONI PRATICHE

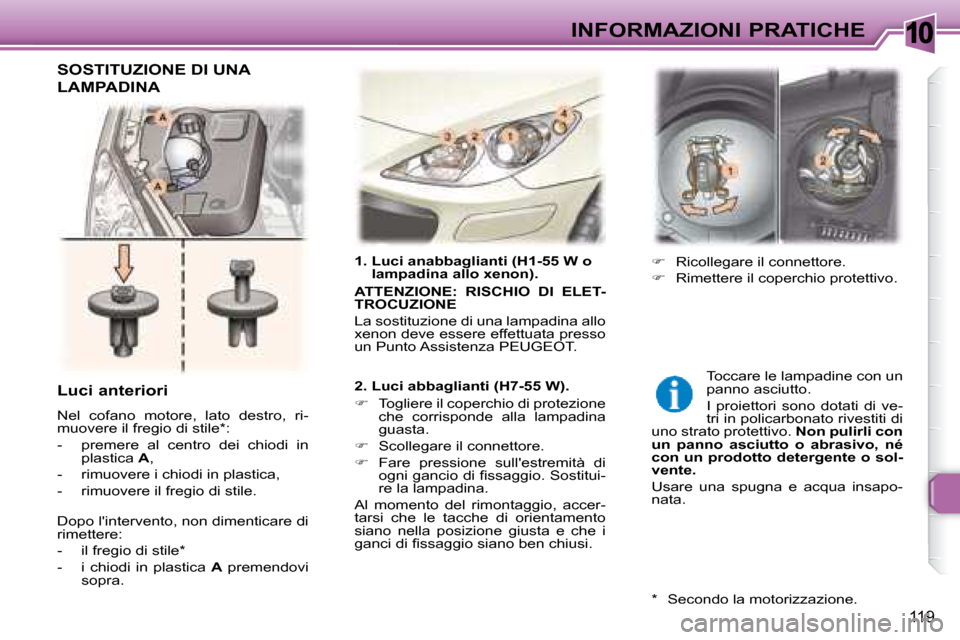

1. Luci anabbaglianti (H1-55 W o lampadina allo xenon).

ATTENZIONE: RISCHIO DI ELET-
TROCUZIONE
La sostituzione di una lampadina allo
xenon deve essere effettuata presso
un Punto Assistenza PEUGEOT.
2. Luci abbaglianti (H7-55 W).

 Togliere il coperchio di protezione
che corrisponde alla lampadina
guasta.

 Scollegare il connettore.

 Fare pressione sull'estremità di
ogni gancio di i ssaggio. Sostitui-
re la lampadina.
Al momento del rimontaggio, accer-
tarsi che le tacche di orientamento
siano nella posizione giusta e che i
ganci di i ssaggio siano ben chiusi.
 Ricollegare il connettore.

 Rimettere il coperchio protettivo.
Luci anteriori
Nel cofano motore, lato destro, ri-
muovere il fregio di stile * :
- premere al centro dei chiodi in plastica A ,
- rimuovere i chiodi in plastica,
- rimuovere il fregio di stile.
Dopo l'intervento, non dimenticare di
rimettere:
- il fregio di stile *
- i chiodi in plastica A premendovi
sopra. Toccare le lampadine con un
panno asciutto.
I proiettori sono dotati di ve-
tri in policarbonato rivestiti di
uno strato protettivo. Non pulirli con
un panno asciutto o abrasivo, né
con un prodotto detergente o sol-
vente.
Usare una spugna e acqua insapo-
nata.
SOSTITUZIONE DI UNA
LAMPADINA
* Secondo la motorizzazione.

10
120
INFORMAZIONI PRATICHE
3. Luci di posizione (W 5 W).

 Togliere il coperchio di protezione
della lampadina difettosa.

 Scollegare il connettore.

 Togliere la lampada e sostituirla.
4. Indicatori di direzione (PY 21 W ambra).

 Girare il portalampada di un quar-
to di giro e toglierlo.

 Sostituire la lampadina.

Osservazione: In alcune condizioni
climatiche (temperatura bassa, umi-
dità), la presenza di vapore sulla
parte interna del vetro dei proiet-
tori è normale ; sparisce qualche mi-
nuto dopo l'accensione delle luci. 5. Proiettori antinebbia
(H11-55 W).
Per sostituire queste lampadine, ri-
volgersi ad un Punto Assistenza
PEUGEOT.
 Spingere in avanti il ripetitore e
rimuoverlo.

 Rimuovere il ripetitore e sostituirlo.
Per procurarsi un ripetitore, rivolgersi
ad un Punto Assistenza PEUGEOT.
Le lampadine di colore am-
bra, come quelle per gli in-
dicatori di direzione, devono
essere sostituite con lampa-
dine che abbiano le stesse caratteri-
stiche e lo stesso colore.
Ripetitori laterali con indicatore
integrato.

10
121
INFORMAZIONI PRATICHE

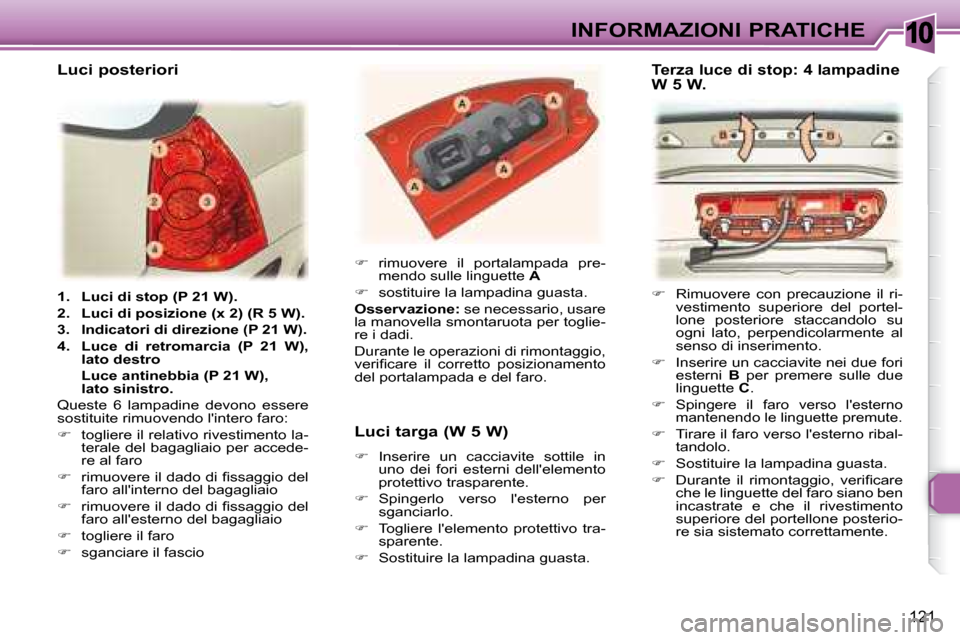

1. Luci di stop (P 21 W).

2. Luci di posizione (x 2) (R 5 W).

3. Indicatori di direzione (P 21 W).

4. Luce di retromarcia (P 21 W),
lato destro
Luce antinebbia (P 21 W), lato sinistro.
Queste 6 lampadine devono essere
sostituite rimuovendo l'intero faro:

 togliere il relativo rivestimento la-
terale del bagagliaio per accede-
re al faro

 rimuovere il dado di i ssaggio del
faro all'interno del bagagliaio

 rimuovere il dado di i ssaggio del
faro all'esterno del bagagliaio

 togliere il faro

 sganciare il fascio
 rimuovere il portalampada pre-
mendo sulle linguette A

 sostituire la lampadina guasta.

Osservazione: se necessario, usare
la manovella smontaruota per toglie-
re i dadi.
Durante le operazioni di rimontaggio,
verii care il corretto posizionamento
del portalampada e del faro.
 Rimuovere con precauzione il ri-
vestimento superiore del portel-
lone posteriore staccandolo su
ogni lato, perpendicolarmente al
senso di inserimento.

 Inserire un cacciavite nei due fori
esterni B per premere sulle due
linguette C .

 Spingere il faro verso l'esterno
mantenendo le linguette premute.

 Tirare il faro verso l'esterno ribal-
tandolo.

 Sostituire la lampadina guasta.

 Durante il rimontaggio, verii care
che le linguette del faro siano ben
incastrate e che il rivestimento
superiore del portellone posterio-
re sia sistemato correttamente.
Luci targa (W 5 W)

 Inserire un cacciavite sottile in
uno dei fori esterni dell'elemento
protettivo trasparente.

 Spingerlo verso l'esterno per
sganciarlo.

 Togliere l'elemento protettivo tra-
sparente.

 Sostituire la lampadina guasta.
Terza luce di stop: 4 lampadine
W 5 W. Luci posteriori

10
122
INFORMAZIONI PRATICHE
SOSTITUZIONE DI
UN FUSIBILE

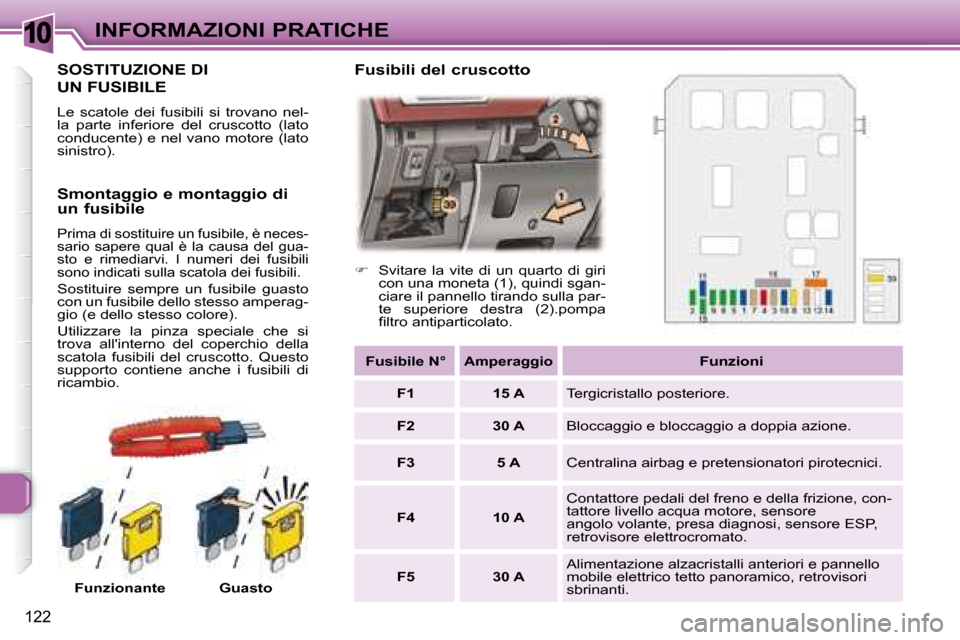

Le scatole dei fusibili si trovano nel-
la parte inferiore del cruscotto (lato
conducente) e nel vano motore (lato
sinistro). Funzionante Guasto
 Svitare la vite di un quarto di giri
con una moneta (1), quindi sgan-
ciare il pannello tirando sulla par-
te superiore destra (2).pompa
i ltro antiparticolato.
Smontaggio e montaggio di
un fusibile
Prima di sostituire un fusibile, è neces-
sario sapere qual è la causa del gua-
sto e rimediarvi. I numeri dei fusibili
sono indicati sulla scatola dei fusibili.
Sostituire sempre un fusibile guasto
con un fusibile dello stesso amperag-
gio (e dello stesso colore).
Utilizzare la pinza speciale che si
trova all'interno del coperchio della
scatola fusibili del cruscotto. Questo
supporto contiene anche i fusibili di
ricambio. Fusibili del cruscotto

Fusibile N°

Amperaggio
Funzioni

F1 15 A Tergicristallo posteriore.

F2 30 A Bloccaggio e bloccaggio a doppia azione.

F3 5 A Centralina airbag e pretensionatori pirotecnici.

F4 10 A Contattore pedali del freno e della frizione, con-
tattore livello acqua motore, sensore
angolo volante, presa diagnosi, sensore ESP,
retrovisore elettrocromato.

F5 30 A Alimentazione alzacristalli anteriori e pannello
mobile elettrico tetto panoramico, retrovisori
sbrinanti.

10
122
INFORMAZIONI PRATICHE
SOSTITUZIONE DI
UN FUSIBILE
Le scatole dei fusibili si trovano nel-
la parte inferiore del cruscotto (lato
conducente) e nel vano motore (lato
sinistro). Funzionante Guasto
 Svitare la vite di un quarto di giri
con una moneta (1), quindi sgan-
ciare il pannello tirando sulla par-
te superiore destra (2).pompa
i ltro antiparticolato.
Smontaggio e montaggio di
un fusibile
Prima di sostituire un fusibile, è neces-
sario sapere qual è la causa del gua-
sto e rimediarvi. I numeri dei fusibili
sono indicati sulla scatola dei fusibili.
Sostituire sempre un fusibile guasto
con un fusibile dello stesso amperag-
gio (e dello stesso colore).
Utilizzare la pinza speciale che si
trova all'interno del coperchio della
scatola fusibili del cruscotto. Questo
supporto contiene anche i fusibili di
ricambio. Fusibili del cruscotto

Fusibile N°

Amperaggio
Funzioni

F1 15 A Tergicristallo posteriore.

F2 30 A Bloccaggio e bloccaggio a doppia azione.

F3 5 A Centralina airbag e pretensionatori pirotecnici.

F4 10 A Contattore pedali del freno e della frizione, con-
tattore livello acqua motore, sensore
angolo volante, presa diagnosi, sensore ESP,
retrovisore elettrocromato.

F5 30 A Alimentazione alzacristalli anteriori e pannello
mobile elettrico tetto panoramico, retrovisori
sbrinanti.

10
123
INFORMAZIONI PRATICHE

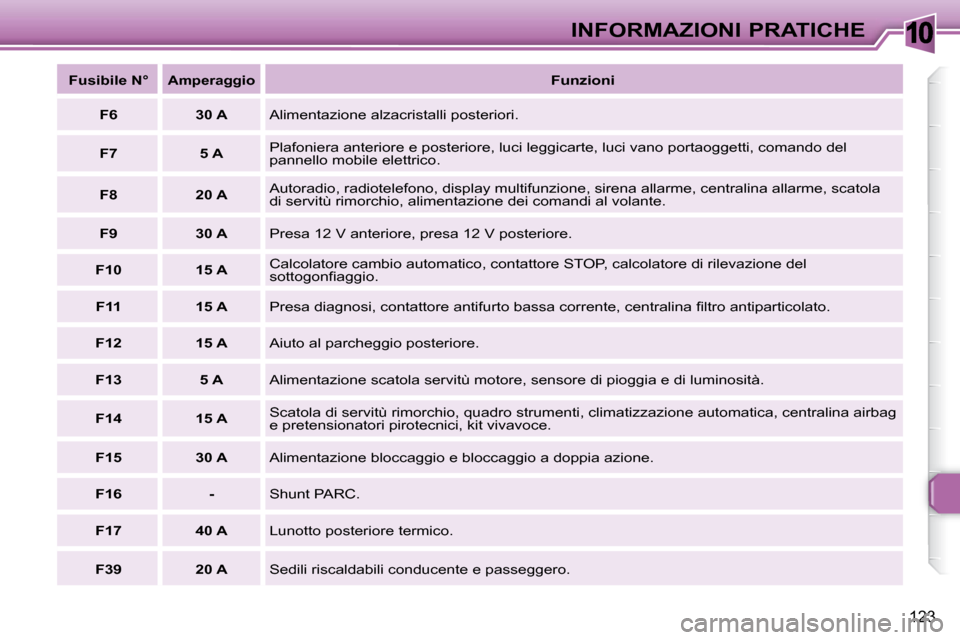

Fusibile N°

Amperaggio
Funzioni

F6 30 A Alimentazione alzacristalli posteriori.

F7 5 A Plafoniera anteriore e posteriore, luci leggicarte, luci vano
portaoggetti, comando del
pannello mobile elettrico.

F8 20 A Autoradio, radiotelefono, display multifunzione, sirena all
arme, centralina allarme, scatola
di servitù rimorchio, alimentazione dei comandi al volante.

F9 30 A Presa 12 V anteriore, presa 12 V posteriore.

F10 15 A Calcolatore cambio automatico, contattore STOP, calcolatore di
rilevazione del
sottogoni aggio.

F11 15 A Presa diagnosi, contattore antifurto bassa corrente, centralina i ltro antiparticolato.

F12 15 A Aiuto al parcheggio posteriore.

F13 5 A Alimentazione scatola servitù motore, sensore di pioggia e di luminosità.

F14 15 A Scatola di servitù rimorchio, quadro strumenti, climatizzazione auto
matica, centralina airbag
e pretensionatori pirotecnici, kit vivavoce.

F15 30 A Alimentazione bloccaggio e bloccaggio a doppia azione.

F16 - Shunt PARC.

F17 40 A Lunotto posteriore termico.

F39 20 A Sedili riscaldabili conducente e passeggero.
