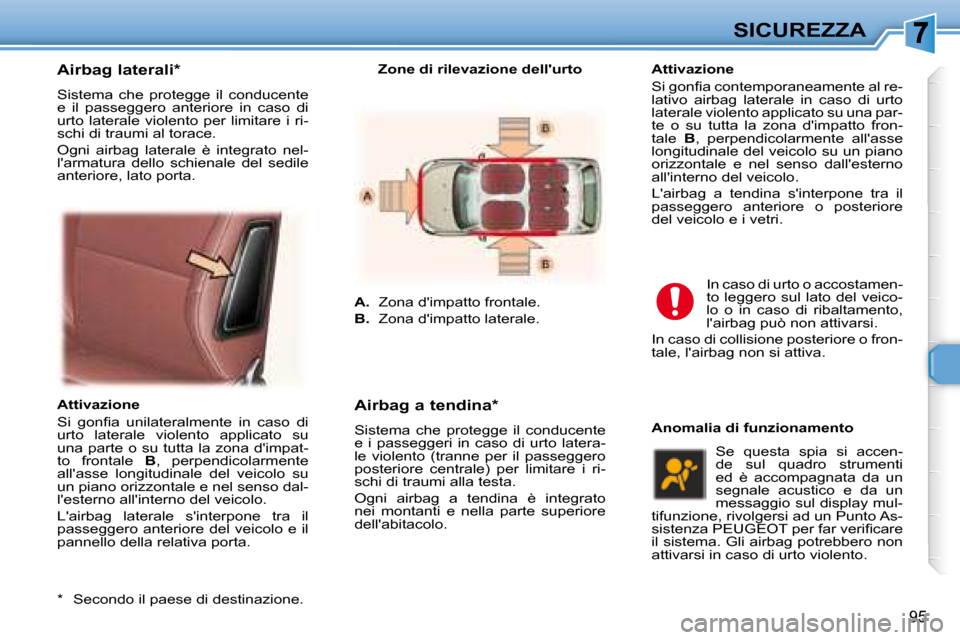

Page 105 of 194
95
SICUREZZA
Airbag laterali *
Sistema che protegge il conducente
e il passeggero anteriore in caso di
urto laterale violento per limitare i ri-
schi di traumi al torace.
Ogni airbag laterale è integrato nel-
l'armatura dello schienale del sedile
anteriore, lato porta. Z o n e d i r i l e v a z i o n e d e l l ' u r t o
In caso di urto o accostamen-
to leggero sul lato del veico-
lo o in caso di ribaltamento,
l'airbag può non attivarsi.
In caso di collisione posteriore o fron-
tale, l'airbag non si attiva.
Attivazione
S i g o n i a u n i l a t e r a l m e n t e i n c a s o d i
urto laterale violento applicato su
una parte o su tutta la zona d'impat-
to frontale B , perpendicolarmente
all'asse longitudinale del veicolo su
un piano orizzontale e nel senso dal-
l'esterno all'interno del veicolo.
L'airbag laterale s'interpone tra il
passeggero anteriore del veicolo e il
pannello della relativa porta. Airbag a tendina *
Sistema che protegge il conducente
e i passeggeri in caso di urto latera-
le violento (tranne per il passeggero
posteriore centrale) per limitare i ri-
schi di traumi alla testa.
Ogni airbag a tendina è integrato
nei montanti e nella parte superiore
dell'abitacolo.
A. Zona d'impatto frontale.
B. Zona d'impatto laterale.
* Secondo il paese di destinazione.
Attivazione
S i g o n i a c o n t e m p o r a n e a m e n t e a l r e -
lativo airbag laterale in caso di urto
laterale violento applicato su una par-
te o su tutta la zona d'impatto fron-
tale B , perpendicolarmente all'asse
longitudinale del veicolo su un piano
orizzontale e nel senso dall'esterno
all'interno del veicolo.
L'airbag a tendina s'interpone tra il
passeggero anteriore o posteriore
del veicolo e i vetri.
Se questa spia si accen-
de sul quadro strumenti
ed è accompagnata da un
segnale acustico e da un
messaggio sul display mul-
tifunzione, rivolgersi ad un Punto As-
s i s t e n z a P E U G E O T p e r f a r v e r i i c a r e
il sistema. Gli airbag potrebbero non
attivarsi in caso di urto violento.
A n o m a l i a d i f u n z i o n a m e n t o

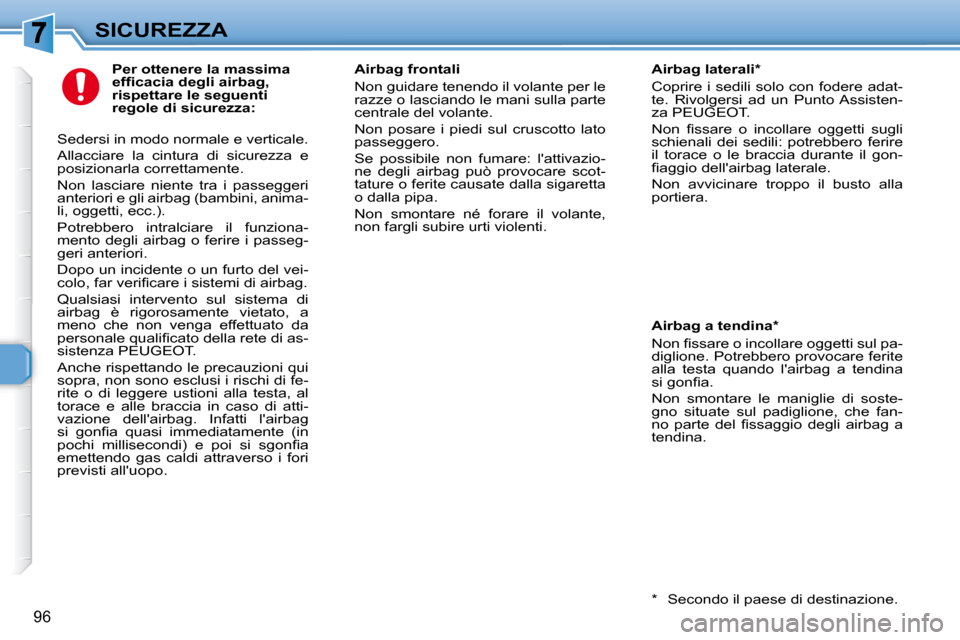

Page 106 of 194
96
SICUREZZA Per ottenere la massima
e f i c a c i a d e g l i a i r b a g ,
r i s p e t t a r e l e s e g u e n t i
r e g o l e d i s i c u r e z z a :
Sedersi in modo normale e verticale.
Allacciare la cintura di sicurezza e
posizionarla correttamente.
Non lasciare niente tra i passeggeri
anteriori e gli airbag (bambini, anima-
li, oggetti, ecc.).
Potrebbero intralciare il funziona-
mento degli airbag o ferire i passeg-
geri anteriori.
Dopo un incidente o un furto del vei-
c o l o , f a r v e r i i c a r e i s i s t e m i d i a i r b a g .
Qualsiasi intervento sul sistema di
airbag è rigorosamente vietato, a
meno che non venga effettuato da
p e r s o n a l e q u a l i i c a t o d e l l a r e t e d i a s -
sistenza PEUGEOT.
Anche rispettando le precauzioni qui
sopra, non sono esclusi i rischi di fe-
rite o di leggere ustioni alla testa, al
torace e alle braccia in caso di atti-
vazione dell'airbag. Infatti l'airbag
s i g o n i a q u a s i i m m e d i a t a m e n t e ( i n
p o c h i m i l l i s e c o n d i ) e p o i s i s g o n i a
emettendo gas caldi attraverso i fori
previsti all'uopo. Airbag frontali
Non guidare tenendo il volante per le
razze o lasciando le mani sulla parte
centrale del volante.
Non posare i piedi sul cruscotto lato
passeggero.
Se possibile non fumare: l'attivazio-
ne degli airbag può provocare scot-
tature o ferite causate dalla sigaretta
o dalla pipa.
Non smontare né forare il volante,
non fargli subire urti violenti.
Airbag a tendina *
N o n i s s a r e o i n c o l l a r e o g g e t t i s u l p a -
diglione. Potrebbero provocare ferite
alla testa quando l'airbag a tendina
s i g o n i a .
Non smontare le maniglie di soste-
gno situate sul padiglione, che fan-
n o p a r t e d e l i s s a g g i o d e g l i a i r b a g a
tendina.
* Secondo il paese di destinazione.
Airbag laterali *
Coprire i sedili solo con fodere adat-
te. Rivolgersi ad un Punto Assisten-
za PEUGEOT.
N o n i s s a r e o i n c o l l a r e o g g e t t i s u g l i
schienali dei sedili: potrebbero ferire
il torace o le braccia durante il gon-
i a g g i o d e l l ' a i r b a g l a t e r a l e .
Non avvicinare troppo il busto alla
portiera.
Page 107 of 194
93
SICUREZZA
AIRBAG
Sistema progettato per ottimizzare la
sicurezza dei passeggeri (tranne per
il passeggero posteriore centrale) in
caso di urto violento. Questo sistema
completa l'azione delle cinture di si-
curezza dotate di limitatore di carico.
In questo caso, i sensori elettronici
registrano ed analizzano gli urti fron-
t a l i e l a t e r a l i c h e s i v e r i i c a n o n e l l e
zone di rilevazione dell'urto:
- in caso di urto violento, gli airbag s i g o n i a n o i m m e d i a t a m e n t e e
proteggono i passeggeri (tranne
il passeggero posteriore centra-
le); subito dopo l'urto, gli airbag
s i s g o n i a n o r a p i d a m e n t e p e r n o n
intralciare la visibilità o l'uscita
eventuale dei passeggeri,
- in caso di urto poco violento, d'impatto sulla parte posteriore
e in alcune condizioni di ribalta-
m e n t o , g l i a i r b a g n o n s i g o n i a n o ;
in questo genere di situazione, la
c i n t u r a d i s i c u r e z z a è s u f i c i e n t e
per garantire una protezione otti-
male. G l i a i r b a g n o n f u n z i o n a n o
s e i l c o n t a t t o n o n è
inserito.
Questi equipaggiamenti fun-
zionano una sola volta. Se
s i v e r i i c a u n s e c o n d o u r t o ( d u r a n t e
lo stesso incidente o in un incidente
successivo), l'airbag non funziona.
Z o n e d i r i l e v a z i o n e d e l l ' u r t o
A. Zona d'impatto frontale.
B. Zona d'impatto laterale. L'attivazione del o degli air-
bag è accompagnata da una
leggera emissione di fumo
inoffensivo e da un rumore,
dovuti all'attivazione della
cartuccia pirotecnica integrata nel si-
stema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per le persone
sensibili.
La detonazione può provocare una
leggera diminuzione della capacità
uditiva per un breve periodo di tempo.

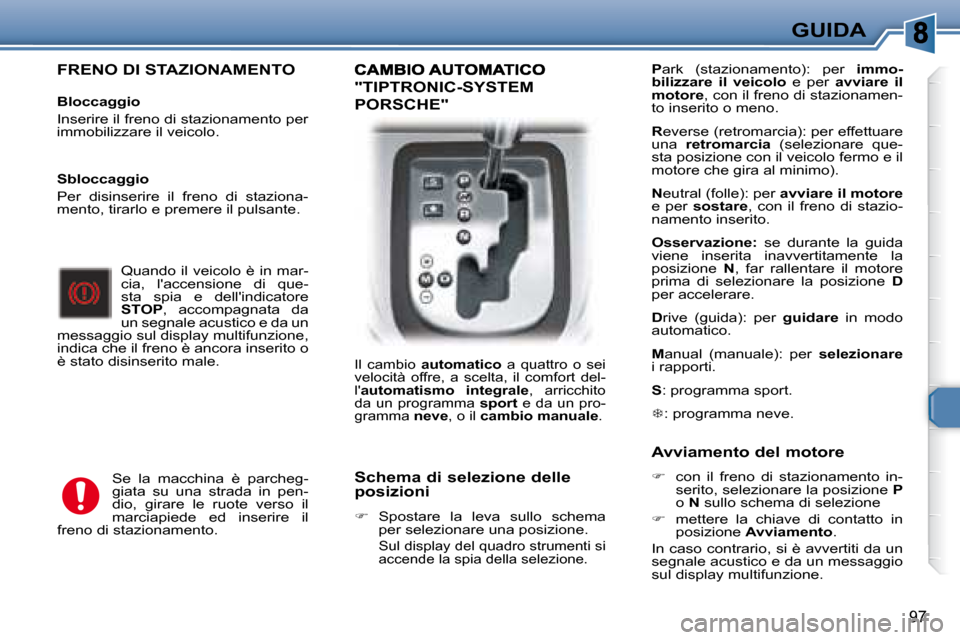

Page 108 of 194
97
GUIDA
FRENO DI STAZIONAMENTO
B l o c c a g g i o
Inserire il freno di stazionamento per
immobilizzare il veicolo. Quando il veicolo è in mar-
cia, l'accensione di que-
sta spia e dell'indicatore
STOP , accompagnata da
un segnale acustico e da un
messaggio sul display multifunzione,
indica che il freno è ancora inserito o
è stato disinserito male.
Se la macchina è parcheg-
giata su una strada in pen-
dio, girare le ruote verso il
marciapiede ed inserire il
freno di stazionamento.
S b l o c c a g g i o
Per disinserire il freno di staziona-
mento, tirarlo e premere il pulsante.
Il cambio a u t o m a t i c o a quattro o sei
velocità offre, a scelta, il comfort del-
l' a u t o m a t i s m o i n t e g r a l e , arricchito
da un programma sport e da un pro-
gramma neve , o il c a m b i o m a n u a l e .
P ark (stazionamento): per i m m o -
b i l i z z a r e i l v e i c o l o e per avviare il
motore , con il freno di stazionamen-
to inserito o meno.
R everse (retromarcia): per effettuare
una r e t r o m a r c i a (selezionare que-
sta posizione con il veicolo fermo e il
motore che gira al minimo).
N eutral (folle): per avviare il motore
e per sostare , con il freno di stazio-
namento inserito.
Osservazione: se durante la guida
viene inserita inavvertitamente la
posizione N , far rallentare il motore
prima di selezionare la posizione D
per accelerare.
D rive (guida): per g u i d a r e in modo
automatico.
M anual (manuale): per selezionare
i rapporti.
S : programma sport.
: programma neve.
S c h e m a d i s e l e z i o n e d e l l e
posizioni
Spostare la leva sullo schema
per selezionare una posizione.
Sul display del quadro strumenti si
accende la spia della selezione. Avviamento del motore
con il freno di stazionamento in-
serito, selezionare la posizione P
o N sullo schema di selezione
mettere la chiave di contatto in
posizione Avviamento .
In caso contrario, si è avvertiti da un
segnale acustico e da un messaggio
sul display multifunzione.
" T I P T R O N I C - S Y S T E M
PORSCHE"
Page 109 of 194
97
GUIDA
FRENO DI STAZIONAMENTO
B l o c c a g g i o
Inserire il freno di stazionamento per
immobilizzare il veicolo. Quando il veicolo è in mar-
cia, l'accensione di que-
sta spia e dell'indicatore
STOP , accompagnata da
un segnale acustico e da un
messaggio sul display multifunzione,
indica che il freno è ancora inserito o
è stato disinserito male.
Se la macchina è parcheg-
giata su una strada in pen-
dio, girare le ruote verso il
marciapiede ed inserire il
freno di stazionamento.
S b l o c c a g g i o
Per disinserire il freno di staziona-
mento, tirarlo e premere il pulsante.
Il cambio a u t o m a t i c o a quattro o sei
velocità offre, a scelta, il comfort del-
l' a u t o m a t i s m o i n t e g r a l e , arricchito
da un programma sport e da un pro-
gramma neve , o il c a m b i o m a n u a l e .
P ark (stazionamento): per i m m o -
b i l i z z a r e i l v e i c o l o e per avviare il
motore , con il freno di stazionamen-
to inserito o meno.
R everse (retromarcia): per effettuare
una r e t r o m a r c i a (selezionare que-
sta posizione con il veicolo fermo e il
motore che gira al minimo).
N eutral (folle): per avviare il motore
e per sostare , con il freno di stazio-
namento inserito.
Osservazione: se durante la guida
viene inserita inavvertitamente la
posizione N , far rallentare il motore
prima di selezionare la posizione D
per accelerare.
D rive (guida): per g u i d a r e in modo
automatico.
M anual (manuale): per selezionare
i rapporti.
S : programma sport.
: programma neve.
S c h e m a d i s e l e z i o n e d e l l e
posizioni
Spostare la leva sullo schema
per selezionare una posizione.
Sul display del quadro strumenti si
accende la spia della selezione. Avviamento del motore
con il freno di stazionamento in-
serito, selezionare la posizione P
o N sullo schema di selezione
mettere la chiave di contatto in
posizione Avviamento .
In caso contrario, si è avvertiti da un
segnale acustico e da un messaggio
sul display multifunzione.
" T I P T R O N I C - S Y S T E M
PORSCHE"

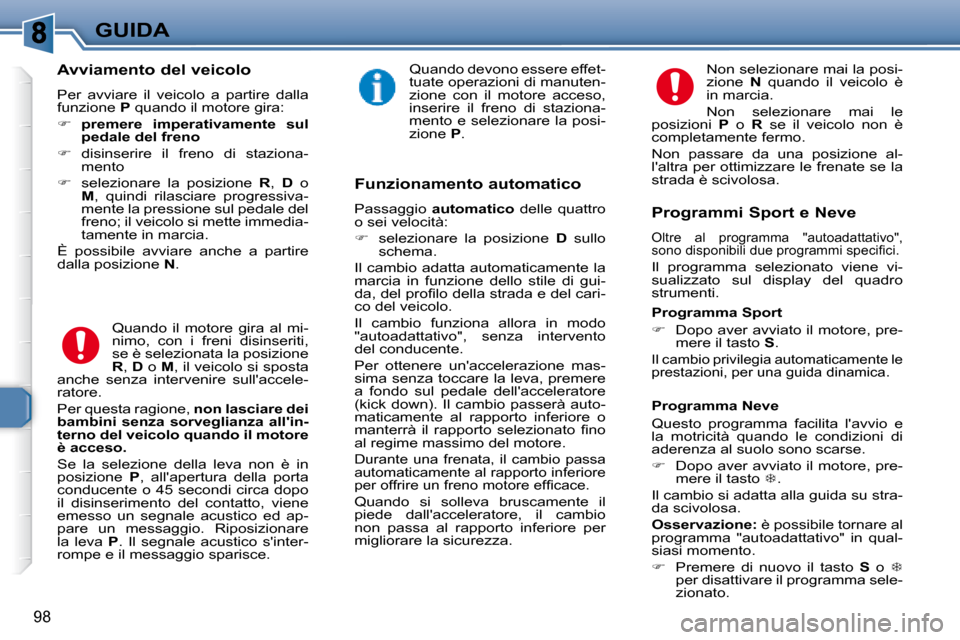

Page 110 of 194
98
GUIDA
A v v i a m e n t o d e l v e i c o l o
Per avviare il veicolo a partire dalla
funzione P quando il motore gira:
p r e m e r e i m p e r a t i v a m e n t e s u l
pedale del freno
disinserire il freno di staziona-
mento
selezionare la posizione R , D o
M , quindi rilasciare progressiva-
mente la pressione sul pedale del
freno; il veicolo si mette immedia-
tamente in marcia.
È possibile avviare anche a partire
dalla posizione N .
Quando il motore gira al mi-
nimo, con i freni disinseriti,
se è selezionata la posizione
R , D o M , il veicolo si sposta
anche senza intervenire sull'accele-
ratore.
Per questa ragione, n o n l a s c i a r e d e i
b a m b i n i s e n z a s o r v e g l i a n z a a l l ' i n -
t e r n o d e l v e i c o l o q u a n d o i l m o t o r e
è a c c e s o .
Se la selezione della leva non è in
posizione P , all'apertura della porta
conducente o 45 secondi circa dopo
il disinserimento del contatto, viene
emesso un segnale acustico ed ap-
pare un messaggio. Riposizionare
la leva P . Il segnale acustico s'inter-
rompe e il messaggio sparisce. Quando devono essere effet-
tuate operazioni di manuten-
zione con il motore acceso,
inserire il freno di staziona-
mento e selezionare la posi-
zione
P . Non selezionare mai la posi-
zione
N quando il veicolo è
in marcia.
Non selezionare mai le
posizioni P o R se il veicolo non è
completamente fermo.
Non passare da una posizione al-
l'altra per ottimizzare le frenate se la
strada è scivolosa.
Programmi Sport e Neve
Oltre al programma "autoadattativo",
s o n o d i s p o n i b i l i d u e p r o g r a m m i s p e c i i c i .
Il programma selezionato viene vi-
sualizzato sul display del quadro
strumenti.
F u n z i o n a m e n t o a u t o m a t i c o
Passaggio
a u t o m a t i c o delle quattro
o sei velocità:
selezionare la posizione D sullo
schema.
Il cambio adatta automaticamente la
marcia in funzione dello stile di gui-
d a , d e l p r o i l o d e l l a s t r a d a e d e l c a r i -
co del veicolo.
Il cambio funziona allora in modo
"autoadattativo", senza intervento
del conducente.
Per ottenere un'accelerazione mas-
sima senza toccare la leva, premere
a fondo sul pedale dell'acceleratore
(kick down). Il cambio passerà auto-
maticamente al rapporto inferiore o
m a n t e r r à i l r a p p o r t o s e l e z i o n a t o i n o
al regime massimo del motore.
Durante una frenata, il cambio passa
automaticamente al rapporto inferiore
p e r o f f r i r e u n f r e n o m o t o r e e f i c a c e .
Quando si solleva bruscamente il
piede dall'acceleratore, il cambio
non passa al rapporto inferiore per
migliorare la sicurezza. Programma Sport
Dopo aver avviato il motore, pre-
mere il tasto S .
Il cambio privilegia automaticamente le
prestazioni, per una guida dinamica.
Programma Neve
Questo programma facilita l'avvio e
la motricità quando le condizioni di
aderenza al suolo sono scarse.
Dopo aver avviato il motore, pre-
mere il tasto .
Il cambio si adatta alla guida su stra-
da scivolosa.
Osservazione: è possibile tornare al
programma "autoadattativo" in qual-
siasi momento.
Premere di nuovo il tasto S o
per disattivare il programma sele-
zionato.
Page 111 of 194
GUIDA

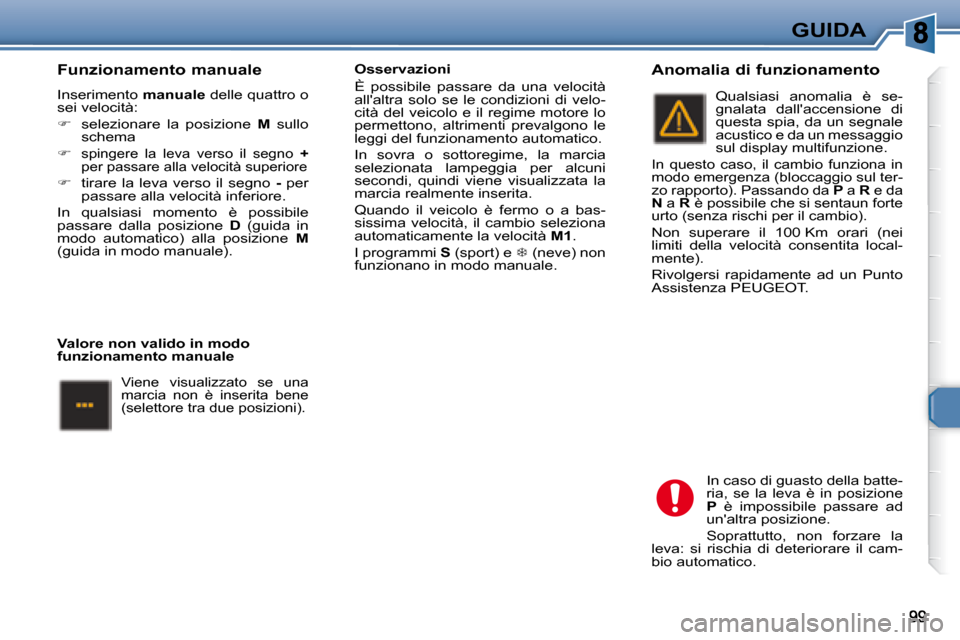

F u n z i o n a m e n t o m a n u a l e
Inserimento m a n u a l e delle quattro o
sei velocità:
selezionare la posizione M sullo
schema
spingere la leva verso il segno +
per passare alla velocità superiore
tirare la leva verso il segno - per
passare alla velocità inferiore.
In qualsiasi momento è possibile
passare dalla posizione D (guida in
modo automatico) alla posizione M
(guida in modo manuale).
Valore non valido in modo
f u n z i o n a m e n t o m a n u a l e Osservazioni
È possibile passare da una velocità
all'altra solo se le condizioni di velo-
cità del veicolo e il regime motore lo
permettono, altrimenti prevalgono le
leggi del funzionamento automatico.
In sovra o sottoregime, la marcia
selezionata lampeggia per alcuni
secondi, quindi viene visualizzata la
marcia realmente inserita.
Quando il veicolo è fermo o a bas-
sissima velocità, il cambio seleziona
automaticamente la velocità
M1 .
I programmi S (sport) e (neve) non
funzionano in modo manuale. A n o m a l i a d i f u n z i o n a m e n t o
Qualsiasi anomalia è se-
gnalata dall'accensione di
questa spia, da un segnale
acustico e da un messaggio
sul display multifunzione.
In questo caso, il cambio funziona in
modo emergenza (bloccaggio sul ter-
zo rapporto). Passando da P a R e da
N a R è possibile che si sentaun forte
urto (senza rischi per il cambio).
Non superare il 100 Km orari (nei
limiti della velocità consentita local-
mente).
Rivolgersi rapidamente ad un Punto
Assistenza PEUGEOT.
In caso di guasto della batte-
ria, se la leva è in posizione
P è impossibile passare ad
un'altra posizione.
Soprattutto, non forzare la
leva: si rischia di deteriorare il cam-
bio automatico.
Viene visualizzato se una
marcia non è inserita bene
(selettore tra due posizioni).
Page 112 of 194
100
GUIDA
Questo limitatore di velocità, di nuo-
va generazione permette una visua-
lizzazione sul quadro strumenti, della
velocità programmata.
Permette di non superare la velocità
programmata dal conducente. Una
volta raggiunta la velocità limite, la
pressione sul pedale dell'accelerato-
re non ha più effetto.
Il limitatore funziona con una velocità
programmata di almeno 30 Km orari;
rimane attivo qualunque sia l'azione
sul pedale del freno o della frizione.
Le manipolazioni devono essere
e f f e t t u a t e :
- q u a n d o i l v e i c o l o è f e r m o e i l
motore gira o
- q u a n d o i l v e i c o l o è i n m a r c i a . Quando la funzione limitatore di velo-
cità è attivata, una pressione su que-
sto pulsante consente di visualizzare
i contachilometri.
Dopo alcuni secondi o dopo una nuo-
va pressione su questo pulsante, la
visualizzazione torna alla funzione
limitatore di velocità. M e m o r i z z a z i o n e d i u n a v e l o c i t à
Questa memorizzazione può essere
effettuata senza attivare il limitatore.
Una pressione breve sui tasti
2 e 3
diminuisceo aumenta di 1 Km/ora.
Una pressione lunga diminuisce o
aumenta di 5 Km/ora.
Una pressione mantenuta riduce o
aumenta la velocità programmata di
5 Km/ora alla volta.
S e l e z i o n e d e l l a f u n z i o n e
Posizionare la manopola 1 su
LIMIT . Il limitatore non è ancora
attivo. Per default, il display indica:
Attivazione/disattivazione del
limitatore
Una prima pressione sul tasto 4
attiva il limitatore, una seconda pres-
sione lo disattiva.
Una volta attivato il limitatore, il
display indica (es. a 110 Km orari):
V i s u a l i z z a z i o n e s u l q u a d r o s t r u m e n t i LIMITATORE DI VELOCITÀ *
* Secondo il paese di destinazione.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
