2007.5 Peugeot 307 SW Manuale del proprietario (in Italian)

–
PRIME NOZIONI
Consigli per le regolazioni interne
Se si desidera...
Climatizzazione manuale
Distribuzione d’ariaQuantità d’aria
Ricircolo d'aria/Immissione d'aria externaTemperaturaA/C manuale
CALDO
FREDDO
DISAPPANNAMENTO SBRINAMENTO
Climatizzazione automatica: utilizzare preferibilmente il funzionamento completamente automatico preme ndo il tasto "AUTO".

PRIME NOZIONI

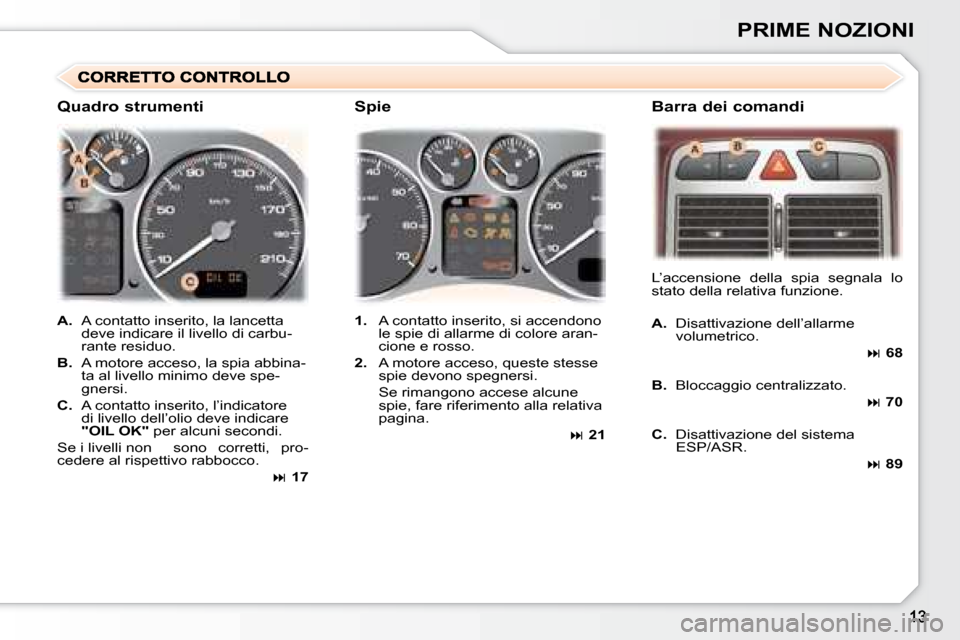

A. A contatto inserito, la lancetta
deve indicare il livello di carbu-
rante residuo.
B. A motore acceso, la spia abbina-
ta al livello minimo deve spe-
gnersi.
C. A contatto inserito, l’indicatore
di livello dell’olio deve indicare
"OIL OK" per alcuni secondi.
Se i livelli non sono corretti, pro-
cedere al rispettivo rabbocco.
 17
1. A contatto inserito, si accendono
le spie di allarme di colore aran-
cione e rosso.
2. A motore acceso, queste stesse
spie devono spegnersi.
Se rimangono accese alcune spie, fare riferimento alla relativa
pagina.
 21
L’accensione della spia segnala lo
stato della relativa funzione.
A. Disattivazione dell’allarme
volumetrico.
 68
B. Bloccaggio centralizzato.
 70
C. Disattivazione del sistema
ESP/ASR.
 89
Quadro strumenti SpieBarra dei comandi

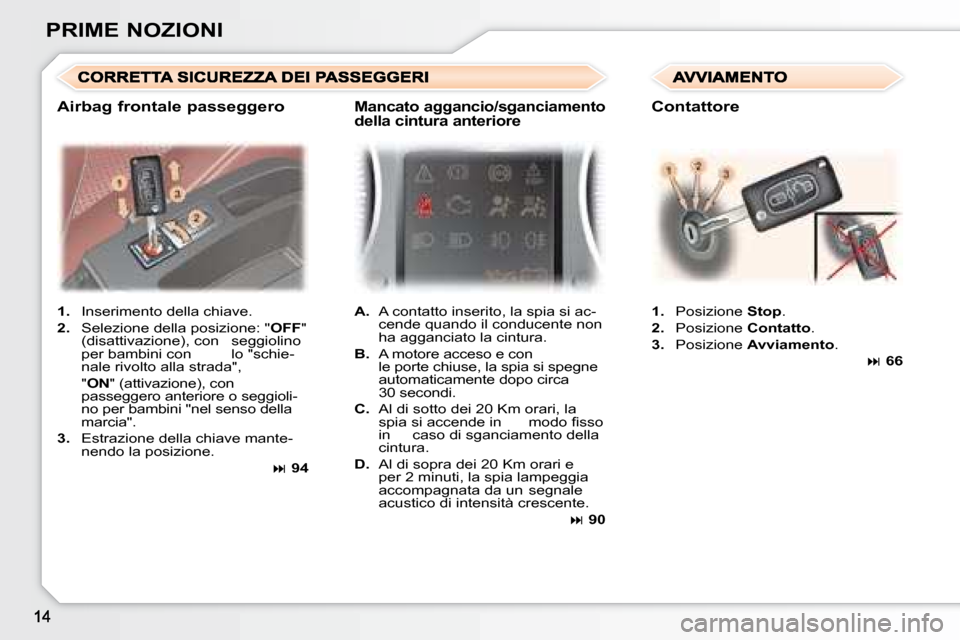

PRIME NOZIONI1. Inserimento della chiave.
2. Selezione della posizione: " OFF"
(disattivazione), con seggiolino
per bambini con lo "schie-
nale rivolto alla strada",
" ON" (attivazione), con
passeggero anteriore o seggioli-
no per bambini "nel senso della
marcia".
3. Estrazione della chiave mante-
nendo la posizione.
 94
A. A contatto inserito, la spia si ac-
cende quando il conducente non
ha agganciato la cintura.
B. A motore acceso e con
le porte chiuse, la spia si spegne
automaticamente dopo circa
30 secondi.
C. Al di sotto dei 20 Km orari, la
spia si accende in modo i sso
in caso di sganciamento della
cintura.
D. Al di sopra dei 20 Km orari e
per 2 minuti, la spia lampeggia
accompagnata da un segnale
acustico di intensità crescente.
 90
1. Posizione Stop.
2. Posizione Contatto.
3. Posizione Avviamento .
 66
Airbag frontale passeggeroMancato aggancio/sganciamento
della cintura anterioreContattore

PRIME NOZIONI

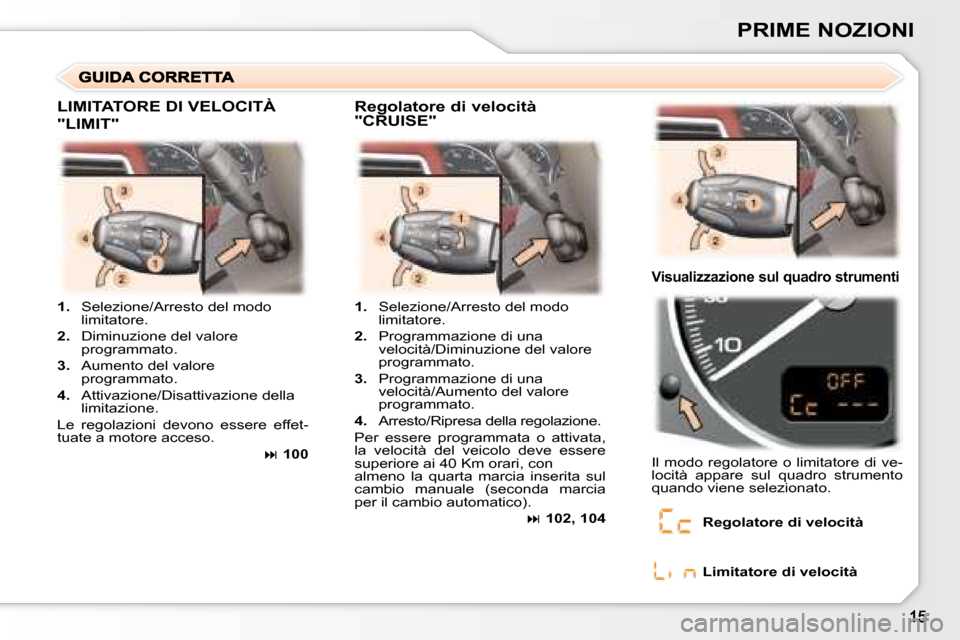

1. Selezione/Arresto del modo
limitatore.
2. Diminuzione del valore
programmato.
3. Aumento del valore
programmato.
4. Attivazione/Disattivazione della
limitazione.
Le regolazioni devono essere effet-
tuate a motore acceso.
 100
1. Selezione/Arresto del modo
limitatore.
2. Programmazione di una
velocità/Diminuzione del valore
programmato.
3. Programmazione di una
velocità/Aumento del valore
programmato.
4. Arresto/Ripresa della regolazione.
Per essere programmata o attivata,
la velocità del veicolo deve essere
superiore ai 40 Km orari, con
almeno la quarta marcia inserita sul
cambio manuale (seconda marcia
per il cambio automatico).
 102, 104
Il modo regolatore o limitatore di ve-
locità appare sul quadro strumento
quando viene selezionato.
Visualizzazione sul quadro strumenti
Regolatore di velocità
Limitatore di velocità
LIMITATORE DI VELOCITÀ
"LIMIT"
Regolatore di velocità
"CRUISE"

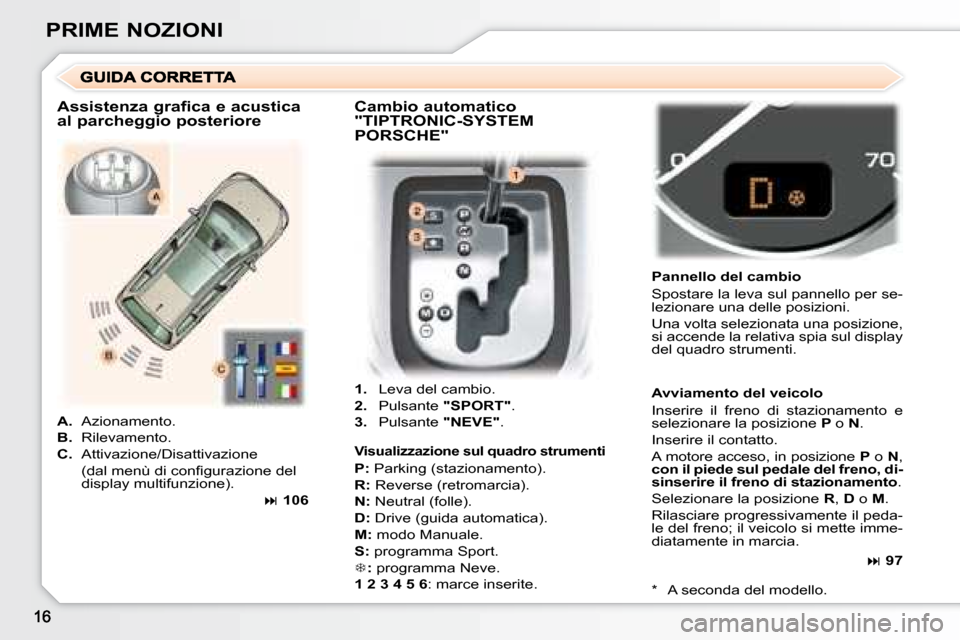

PRIME NOZIONI1. Leva del cambio.
2. Pulsante "SPORT".
3. Pulsante "NEVE". Pannello del cambio
Spostare la leva sul pannello per se-
lezionare una delle posizioni.
Una volta selezionata una posizione,
si accende la relativa spia sul display
del quadro strumenti.
A.
Azionamento.
B. Rilevamento.
C. Attivazione/Disattivazione
(dal menù di coni gurazione del display multifunzione).
 106
Visualizzazione sul quadro strumenti
P: Parking (stazionamento).
R: Reverse (retromarcia).
N: Neutral (folle).
D: Drive (guida automatica).
M: modo Manuale.
S: programma Sport.
: programma Neve.
1 2 3 4 5 6 : marce inserite.
* A seconda del modello.
Avviamento del veicolo
Inserire il freno di stazionamento e
selezionare la posizione P o N.
Inserire il contatto.
A motore acceso, in posizione P o N,
con il piede sul pedale del freno, di-
sinserire il freno di stazionamento .
Selezionare la posizione R, D o M.
Rilasciare progressivamente il peda-
le del freno; il veicolo si mette imme-
diatamente in marcia.
Assistenza grai ca e acustica
al parcheggio posteriore
Cambio automatico
"TIPTRONIC-SYSTEM
PORSCHE"
 97

17

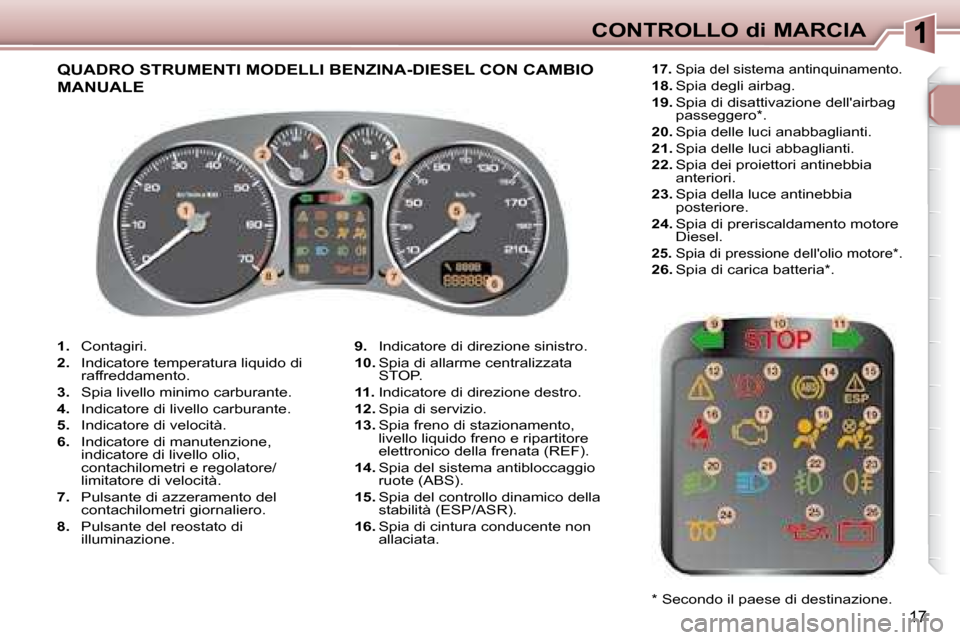

CONTROLLO di MARCIA

1. Contagiri.

2. Indicatore temperatura liquido di
raffreddamento.

3. Spia livello minimo carburante.

4. Indicatore di livello carburante.

5. Indicatore di velocità.

6. Indicatore di manutenzione,
indicatore di livello olio,
contachilometri e regolatore/
limitatore di velocità.

7. Pulsante di azzeramento del
contachilometri giornaliero.

8. Pulsante del reostato di
illuminazione.
9. Indicatore di direzione sinistro.

10. Spia di allarme centralizzata
STOP.

11. Indicatore di direzione destro.

12. Spia di servizio.

13. Spia freno di stazionamento,
livello liquido freno e ripartitore
elettronico della frenata (REF).

14. Spia del sistema antibloccaggio
ruote (ABS).

15. Spia del controllo dinamico della
stabilità (ESP/ASR).

16. Spia di cintura conducente non
allaciata.

17. Spia del sistema antinquinamento.

18. Spia degli airbag.

19. Spia di disattivazione dell'airbag
passeggero * .

20. Spia delle luci anabbaglianti.

21. Spia delle luci abbaglianti.

22. Spia dei proiettori antinebbia
anteriori.

23. Spia della luce antinebbia
posteriore.

24. Spia di preriscaldamento motore
Diesel.

25. Spia di pressione dell'olio motore * .

26. Spia di carica batteria * .
QUADRO STRUMENTI MODELLI BENZINA-DIESEL CON CAMBIO
MANUALE
* Secondo il paese di destinazione.

18

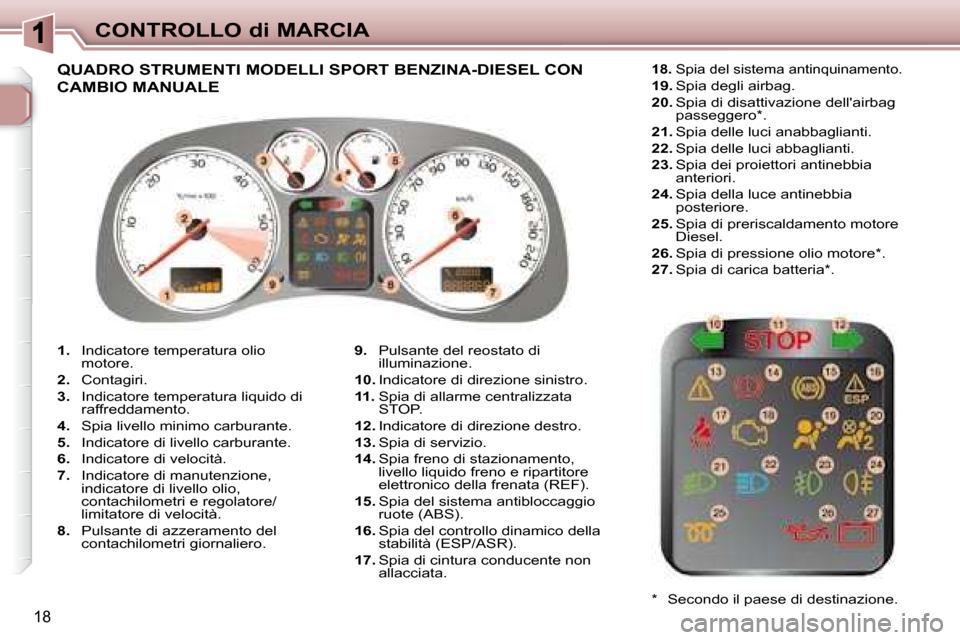

CONTROLLO di MARCIA

1. Indicatore temperatura olio
motore.

2. Contagiri.

3. Indicatore temperatura liquido di
raffreddamento.

4. Spia livello minimo carburante.

5. Indicatore di livello carburante.

6. Indicatore di velocità.

7. Indicatore di manutenzione,
indicatore di livello olio,
contachilometri e regolatore/
limitatore di velocità.

8. Pulsante di azzeramento del
contachilometri giornaliero.
9. Pulsante del reostato di
illuminazione.

10. Indicatore di direzione sinistro.

11. Spia di allarme centralizzata
STOP.

12. Indicatore di direzione destro.

13. Spia di servizio.

14. Spia freno di stazionamento,
livello liquido freno e ripartitore
elettronico della frenata (REF).

15. Spia del sistema antibloccaggio
ruote (ABS).

16. Spia del controllo dinamico della
stabilità (ESP/ASR).

17. Spia di cintura conducente non
allacciata.

18. Spia del sistema antinquinamento.

19. Spia degli airbag.

20. Spia di disattivazione dell'airbag
passeggero * .

21. Spia delle luci anabbaglianti.

22. Spia delle luci abbaglianti.

23. Spia dei proiettori antinebbia
anteriori.

24. Spia della luce antinebbia
posteriore.

25. Spia di preriscaldamento motore
Diesel.

26. Spia di pressione olio motore * .

27. Spia di carica batteria * . QUADRO STRUMENTI MODELLI SPORT BENZINA-DIESEL CON
CAMBIO MANUALE
* Secondo il paese di destinazione.

19

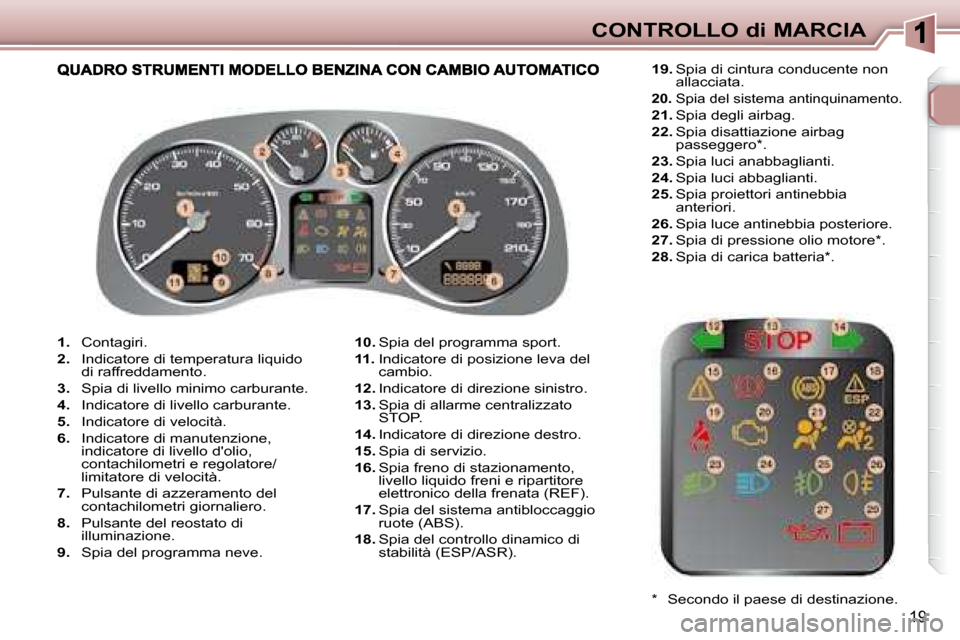

CONTROLLO di MARCIA

1. Contagiri.

2. Indicatore di temperatura liquido
di raffreddamento.

3. Spia di livello minimo carburante.

4. Indicatore di livello carburante.

5. Indicatore di velocità.

6. Indicatore di manutenzione,
indicatore di livello d'olio,
contachilometri e regolatore/
limitatore di velocità.

7. Pulsante di azzeramento del
contachilometri giornaliero.

8. Pulsante del reostato di
illuminazione.

9. Spia del programma neve.
10. Spia del programma sport.

11. Indicatore di posizione leva del
cambio.

12. Indicatore di direzione sinistro.

13. Spia di allarme centralizzato
STOP.

14. Indicatore di direzione destro.

15. Spia di servizio.

16. Spia freno di stazionamento,
livello liquido freni e ripartitore
elettronico della frenata (REF).

17. Spia del sistema antibloccaggio
ruote (ABS).

18. Spia del controllo dinamico di
stabilità (ESP/ASR).
19. Spia di cintura conducente non
allacciata.

20. Spia del sistema antinquinamento.

21. Spia degli airbag.

22. Spia disattiazione airbag
passeggero * .

23. Spia luci anabbaglianti.

24. Spia luci abbaglianti.

25. Spia proiettori antinebbia
anteriori.

26. Spia luce antinebbia posteriore.

27. Spia di pressione olio motore * .

28. Spia di carica batteria * .
* Secondo il paese di destinazione.
