Desmontar e montar a roda
Para desmontar e montar a roda, deve levar a cabo os
seguintes trabalhos.Depois de desapertar os parafusos das rodas e levantar o veículo
com o macaco, trocar a roda pelo seguinte processo:
Desmontar uma roda
– Desaperte os parafusos utilizando o utensílio sextavado interior
do punho da chave de parafusos (ferramenta do veículo) e
coloque-os numa superfície limpa ⇒fig. 134.
Montar uma roda
– Enroscar os parafusos da roda e apertá-los ligeiramente com a ajuda do sextavado interior.
Os parafusos das rodas devem estar limpos e enroscar-se com facilidade.
Verificar as superfícies de apoio da roda e do cubo. Remover eventuais suji-
dades que existam nestas superfícies antes de se montar a roda.
O sextavado interior no punho da chave de fendas facilita o manuseamento
dos parafusos da roda. Para isso deve-se retirar a haste reversível.
Se forem montados pneus com o sentido obrigatório de rotação, deverá ter
em conta o sentido da rotação.
Nota
Não utilizar o sextavado interior no punho da chave de fendas para desa-
pertar e apertar os parafusos das rodas.Parafusos anti-roubo das rodas*
Para retirar os parafusos anti-roubo é necessário um adap-
tador especial.
Fig. 134 Troca da roda:
utensílio de sextavado
interior para desapertar e
apertar os parafusos
Fig. 135 Parafusos anti-
roubo das rodas
Cordoba portugues Seite 207 Dienstag, 4. Oktober 2005 9:23 09

Situações diversas
208
– Colocar totalmente o adaptador no parafuso anti-roubo da roda ⇒página 207, fig. 135 .
– Aplicar a chave de rodas sobre o adaptador, até encostar.
– Desapertar ou apertar o parafuso da roda.Código
O código do parafuso da roda está gravado na parte frontal do adaptador.
Deve anotar o código e guardar-lo cuidadosamente, uma vez que só com este
se poderá obter o duplicado do adaptador nos Serviços Oficiais SEAT.Pneus com piso direccional
Os pneus com piso direccional obrigatório têm de ser
montados no sentido correcto.Um pneu com piso direccional pode ser identificado pelas setas no flanco do
pneu, que assinalam o sentido de andamento. É importante que seja sempre
mantido o sentido de andamento indicado . Só assim é possível tirar inteiro
partido das vantagens destes pneus em termos de aderência, ruído de rola-
mento, resistência ao desgaste e hidroplanagem.
Se, em caso de avaria de uma roda, tiver de montar a roda sobressalente no
sentido contrário ao que foi programa do, conduza com moderação, porque
as vantagens do pneu deixam de poder ser usufruídas nestas condições. Isto
é especialmente importante, se o piso estiver molhado.
Para voltar a beneficiar das vantagens dos pneus com piso direccional,
deverá trocar o pneu furado o mais depressa possível e repor em todos os
pneus o sentido de andamento correcto.

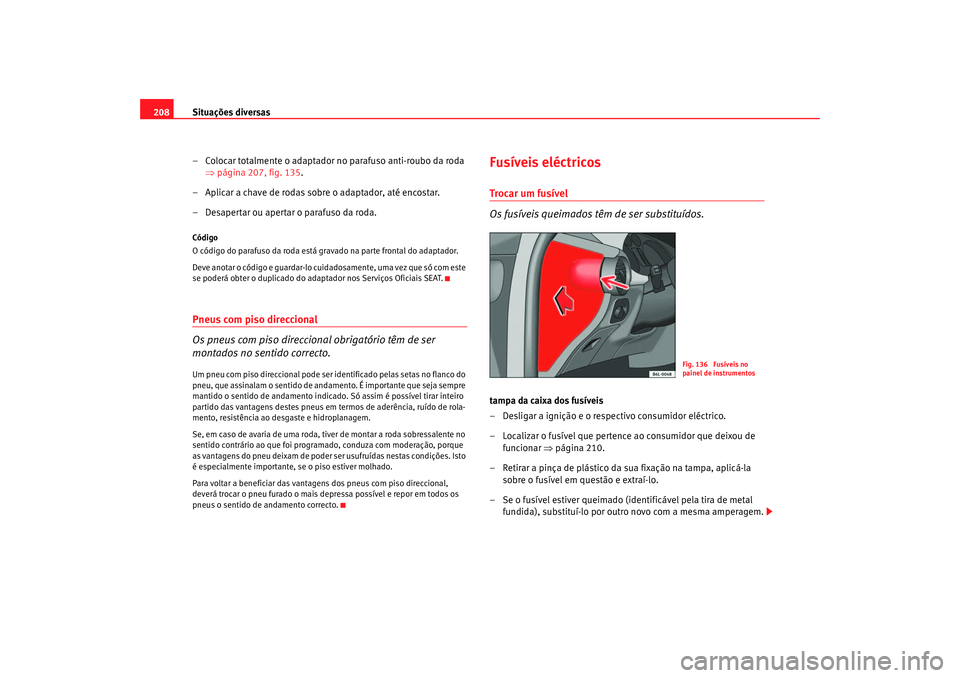

Fusíveis eléctricosTrocar um fusível
Os fusíveis queimados têm de ser substituídos.tampa da caixa dos fusíveis
– Desligar a ignição e o respectivo consumidor eléctrico.
– Localizar o fusível que pertence ao consumidor que deixou de funcionar ⇒página 210.
– Retirar a pinça de plástico da sua fixação na tampa, aplicá-la sobre o fusível em questão e extraí-lo.
– Se o fusível estiver queimado (identificável pela tira de metal fundida), substituí-lo por outro novo com a mesma amperagem.
Fig. 136 Fusíveis no
painel de instrumentos
Cordoba portugues Seite 208 Dienstag, 4. Oktober 2005 9:23 09

Situações diversas209
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Os diferentes circuitos eléctricos estão protegidos por meio de fusíveis. Os
fusíveis encontram-se do lado esquerdo do painel de bordo, atrás de uma
tampa de cobertura. As versões com vo
lante à direita têm os fusíveis na
lateral direita do painel de instrumentos, atrás de uma tampa.
Os comandos dos vidros estão protegidos por fusíveis automáticos que, uma
vez eliminada a sobrecarga – p. ex. vidros colados pelo gelo – voltam a ligar-
se automaticamente ao fim de alguns segundos.
Cor de referência dos fusíveis
ATENÇÃO!
Não tente «reparar» os fusíveis e não os substitua também por fusíveis
mais fortes. Caso contrário, existe o perigo de incêndio. Além disso,
podem-se provocar avarias nout ro ponto do sistema eléctrico.
Nota
•
Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o
sistema eléctrico deverá ser inspeccionado, quanto antes, por uma oficina
especializada.
•
Se um fusível for substituído por outro mais forte, podem registar-se
danos noutros pontos do sistema eléctrico.
•
Recomenda-se levar sempre no veículo alguns fusíveis sobressalentes
Estes fusíveis podem ser adquiridos nos Serviços Oficiais.
Cor Amperes
Bege 5
Castanho 7,5
Vermelho 10
Azul 15
Amarelo 20
Branco 25
Ve rd e 3 0
Cordoba portugues Seite 209 Dienstag, 4. Oktober 2005 9:23 09

Situações diversas

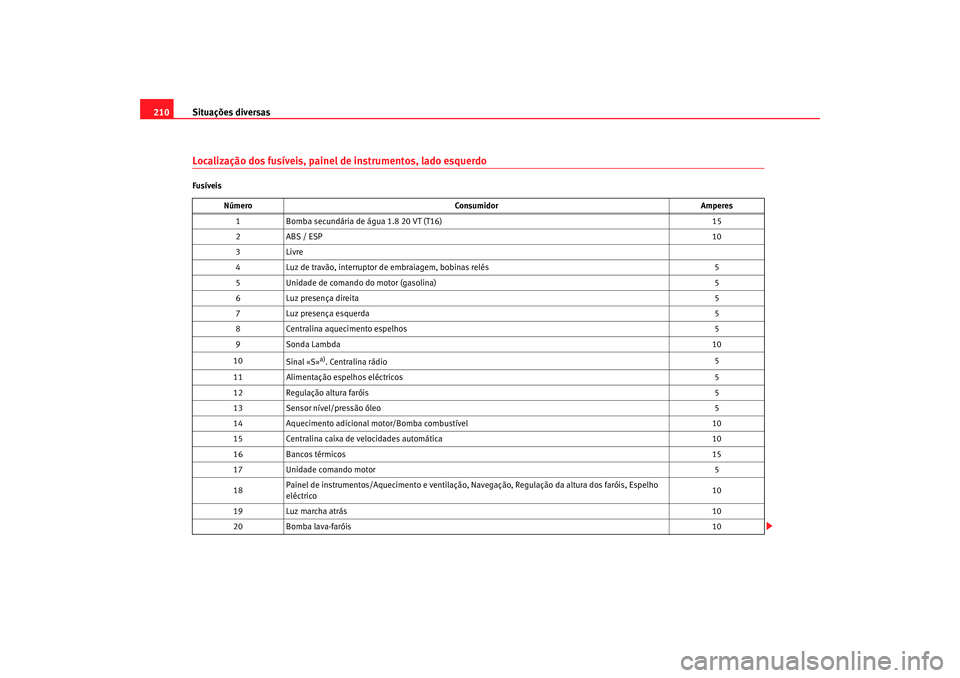

210Localização dos fusíveis, painel de instrumentos, lado esquerdoFusíveis
Número Consumidor Amperes
1 Bomba secundária de água 1.8 20 VT (T16) 15
2A BS / E SP 10
3L iv re
4 Luz de travão, interruptor de embraiagem, bobinas relés 5
5 Unidade de comando do motor (gasolina) 5
6 Luz presença direita 5
7 Luz presença esquerda 5
8 Centralina aquec imento espelhos 5
9 Sonda Lambda 10
10 Sinal «S»
a). Centralina rádio 5
11 Alimentação espelhos eléctricos 5
12 Regulação altura faróis 5
13 Sensor nível/pressão óleo 5
14 Aquecimento adicional motor/Bomba combustível 10
15 Centralina caixa de velocidades automática 10
16 Bancos térmicos 15
17 Unidade comando motor 5
18 Painel de instrumentos/Aquecimento e ventilação,
Navegação, Regulação da altura dos faróis, Espelho
eléctrico 10
19 Luz marcha atrás 10
20 Bomba lava-faróis 10
Cordoba portugues Seite 210 Dienstag, 4. Oktober 2005 9:23 09

Situações diversas211
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
21
Máximos, direita 10
22 Máximos, esquerda 10
23 Luz matrícula/luz avisadora posição 5
24 Limpa-vidros traseiro 10
25 Injectores (gasolina) 10
26 Interruptor luz de travão/ESP (Sensor de rotação) 10
27 Painel de instru mentos/Diagnóstico 5
28 Centralina: luz porta-luvas, luz porta-bagagens, luz interior 10
29 Climatronic 5
30 Alimentação centralina fecho centralizado 5
31 Vidro eléctrico dianteiro esquerdo 25
32 Livre
33 Buzina alarme auto-alimentada 15
34 Centralina do motor 15
35 Tecto de abrir 20
36 Motor ventilador eléctrico aquecimento/ventilação 25
37 Bomba/lava-faróis 20
38 Luzes de nevoeiro/traseiras 15
39 Unidade de comando do motor gasolina 15
40 Unidade de comando motor diesel + Bomba combustível SDI 30
41 Indicador nível combustível 15
42 Transformador ignição + Unidade de comando motor T70 15
43 Médios, lado direito 15
44 Vidro eléctrico tras. esquerdo 25
Número
Consumidor Amperes
Cordoba portugues Seite 211 Dienstag, 4. Oktober 2005 9:23 09

Situações diversas
212Localização de fusíveis debaixo do volante no suporte de relésFusíveis PTC 45
Vidro eléctrico diant. direito 25
46 Centralina limpa pára-brisas 20
47 Centralina desembaciador traseiro 20
48 Centralina piscas 15
49 Isqueiro 15
50 Centralina de fecho 15
51 Rádio/CD/GPS/Telefone 20
52 Buzina 20
53 Médios, lado esquerdo 15
54 Vidro eléctrico tras. direito 25a)O sinal «S»é um sistema que incorpora a fechadura da direcção e arranque cuja função permite, depois de desligar a ignição e sem retirar a chave da fechadura da direcção e arranque,
ligar alguns elementos eléctricos, como por exemplo o auto-rádio, a luz de cortesia, etc. Esta função é desactivada ao extrair a chave da fechadura da direcção e arranque.
NúmeroConsumidor Amperes
1 Aquecimento auxiliar eléctrico por ar 40
2 Aquecimento auxiliar eléctrico por ar 40
3 Aquecimento auxiliar eléctrico por ar 40
Número
Consumidor Amperes
Cordoba portugues Seite 212 Dienstag, 4. Oktober 2005 9:23 09

Situações diversas213
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Localização de fusíveis no compartimento do motor sobre a bateriaFusíveis de metal
Fig. 137 Caixa de fusíveis
sobre a bateria
Número Consumidor Amperes
1 Alternador/Motor de arranque 175
2 Alimentação do distribuidor de potencial do habitáculo 110
3 Bomba direcção assistida 50
4 Pré-aquecimento velas (diesel) 50
5 Ventilador eléctrico aquec imento/ventilador clima 40
6 Centralina ABS 40
Cordoba portugues Seite 213 Dienstag, 4. Oktober 2005 9:23 09

Situações diversas
214Fusíveis não metálicosPosição no compartimento do motor: caixa lateralFusíveis Número
Consumidor Amperes
7 Centralina ABS 25
8 Ventilador eléctrico aquec imento/ventilador clima 30
9 Centralina ABS 10
10 Centralina das cablagens 5
11 Ventilador clima 5
12 Livre
13 Centralina Jatco para caixa de velocidades automática 5
14 Livre
15 Livre
16 Livre
Número Consumidor Amperes
B1 Alternador < 140 W
150
Alternador > 140 W 200
C1 Direcção assistida 80
D1 PTC,s (Aquecimento auxi liar eléctrico por ar) 100
E1 Ventilador eléctrico > 500 W / Ventilador eléctrico < 500 W 80/50
Cordoba portugues Seite 214 Dienstag, 4. Oktober 2005 9:23 09
