2006 Hyundai Santa Fe Betriebsanleitung (in German)

4KORROSIONSSCHUTZ & PFLEGE

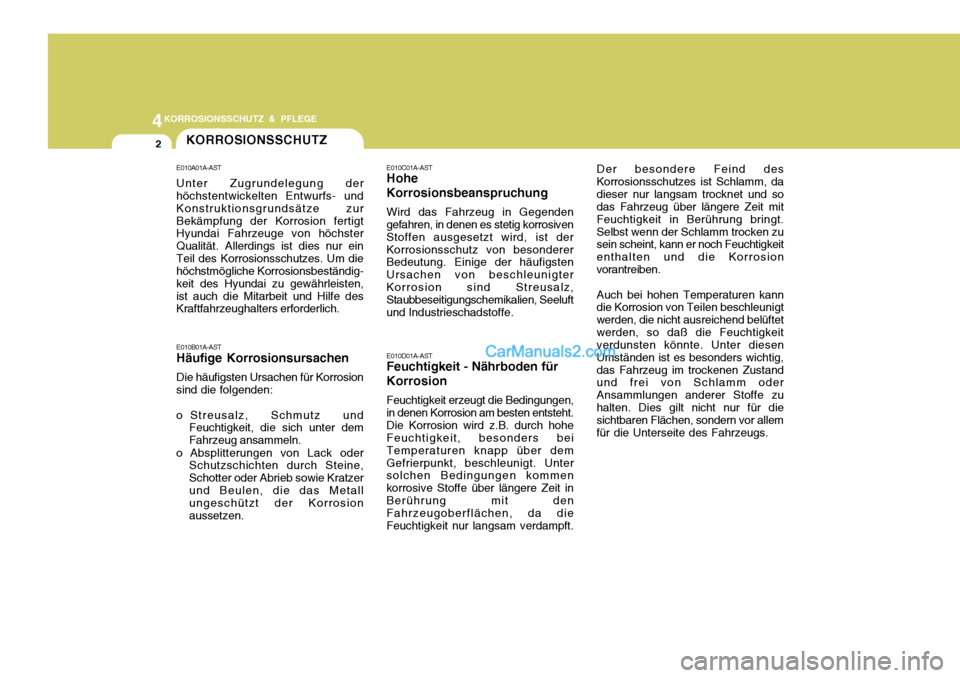

2KORROSIONSSCHUTZ
E010A01A-AST Unter Zugrundelegung der höchstentwickelten Entwurfs- und Konstruktionsgrundsätze zurBekämpfung der Korrosion fertigt Hyundai Fahrzeuge von höchster Qualität. Allerdings ist dies nur einTeil des Korrosionsschutzes. Um die höchstmögliche Korrosionsbeständig- keit des Hyundai zu gewährleisten,ist auch die Mitarbeit und Hilfe des Kraftfahrzeughalters erforderlich. E010B01A-AST Häufige Korrosionsursachen Die häufigsten Ursachen für Korrosion sind die folgenden:
o Streusalz, Schmutz und Feuchtigkeit, die sich unter dem Fahrzeug ansammeln.
o Absplitterungen von Lack oder Schutzschichten durch Steine,Schotter oder Abrieb sowie Kratzerund Beulen, die das Metall ungeschützt der Korrosion aussetzen. E010C01A-AST Hohe Korrosionsbeanspruchung Wird das Fahrzeug in Gegenden
gefahren, in denen es stetig korrosiven Stoffen ausgesetzt wird, ist derKorrosionsschutz von besonderer Bedeutung. Einige der häufigsten Ursachen von beschleunigterKorrosion sind Streusalz, Staubbeseitigungschemikalien, Seeluft und Industrieschadstoffe. Der besondere Feind desKorrosionsschutzes ist Schlamm, dadieser nur langsam trocknet und so das Fahrzeug über längere Zeit mit Feuchtigkeit in Berührung bringt.Selbst wenn der Schlamm trocken zu sein scheint, kann er noch Feuchtigkeit enthalten und die Korrosionvorantreiben.
Auch bei hohen Temperaturen kann
die Korrosion von Teilen beschleunigtwerden, die nicht ausreichend belüftetwerden, so daß die Feuchtigkeit verdunsten könnte. Unter diesen Umständen ist es besonders wichtig,das Fahrzeug im trockenen Zustand und frei von Schlamm oder Ansammlungen anderer Stoffe zuhalten. Dies gilt nicht nur für die sichtbaren Flächen, sondern vor allem für die Unterseite des Fahrzeugs.
E010D01A-AST Feuchtigkeit - Nährboden für Korrosion Feuchtigkeit erzeugt die Bedingungen,
in denen Korrosion am besten entsteht. Die Korrosion wird z.B. durch hohe Feuchtigkeit, besonders bei Temperaturen knapp über demGefrierpunkt, beschleunigt. Unter solchen Bedingungen kommen korrosive Stoffe über längere Zeit inBerührung mit den Fahrzeugoberflächen, da die Feuchtigkeit nur langsam verdampft.

4
KORROSIONSSCHUTZ & PFLEGE

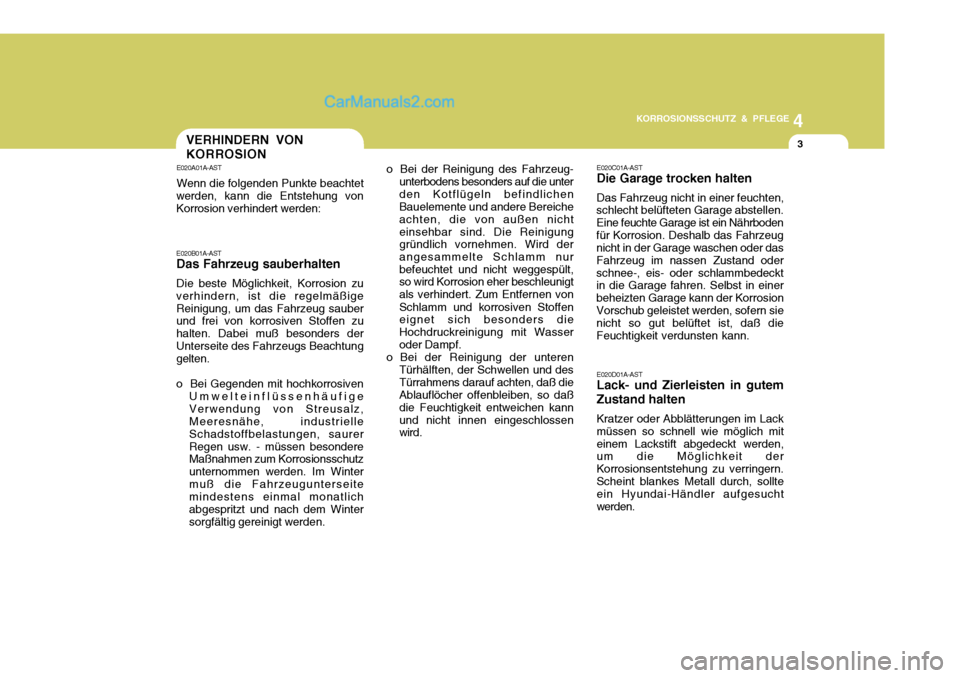

3VERHINDERN VON KORROSION
E020A01A-AST Wenn die folgenden Punkte beachtet
werden, kann die Entstehung von Korrosion verhindert werden: E020B01A-AST Das Fahrzeug sauberhalten Die beste Möglichkeit, Korrosion zu verhindern, ist die regelmäßigeReinigung, um das Fahrzeug sauber und frei von korrosiven Stoffen zu halten. Dabei muß besonders derUnterseite des Fahrzeugs Beachtung gelten.
o Bei Gegenden mit hochkorrosiven Umwelteinflüssenhäufige Verwendung von Streusalz, Meeresnähe, industrielle Schadstoffbelastungen, saurerRegen usw. - müssen besondere Maßnahmen zum Korrosionsschutz unternommen werden. Im Wintermuß die Fahrzeugunterseite mindestens einmal monatlich abgespritzt und nach dem Wintersorgfältig gereinigt werden. E020C01A-AST Die Garage trocken halten Das Fahrzeug nicht in einer feuchten,
schlecht belüfteten Garage abstellen. Eine feuchte Garage ist ein Nährbodenfür Korrosion. Deshalb das Fahrzeug nicht in der Garage waschen oder das Fahrzeug im nassen Zustand oderschnee-, eis- oder schlammbedeckt in die Garage fahren. Selbst in einer beheizten Garage kann der KorrosionVorschub geleistet werden, sofern sie nicht so gut belüftet ist, daß die Feuchtigkeit verdunsten kann.
E020D01A-AST Lack- und Zierleisten in gutem Zustand halten Kratzer oder Abblätterungen im Lack müssen so schnell wie möglich miteinem Lackstift abgedeckt werden, um die Möglichkeit der Korrosionsentstehung zu verringern.Scheint blankes Metall durch, sollte ein Hyundai-Händler aufgesucht werden.
o Bei der Reinigung des Fahrzeug-
unterbodens besonders auf die unterden Kotflügeln befindlichen Bauelemente und andere Bereiche achten, die von außen nichteinsehbar sind. Die Reinigung gründlich vornehmen. Wird der angesammelte Schlamm nurbefeuchtet und nicht weggespült, so wird Korrosion eher beschleunigt als verhindert. Zum Entfernen vonSchlamm und korrosiven Stoffen eignet sich besonders die Hochdruckreinigung mit Wasseroder Dampf.
o Bei der Reinigung der unteren
Türhälften, der Schwellen und desTürrahmens darauf achten, daß die Ablauflöcher offenbleiben, so daß die Feuchtigkeit entweichen kannund nicht innen eingeschlossen wird.

4KORROSIONSSCHUTZ & PFLEGE
4WASCHEN UND EINWACHSEN
E030A01A-AST Waschen des Hyundai Das Fahrzeug darf nicht gewaschen werden, wenn die Oberfläche noch von der Sonneneinstrahlung heiß ist.Das Fahrzeug grundsätzlich im Schatten waschen. Das Fahrzeug häufig waschen. Schmutz hat eine scheuernde Wirkungund kann den Lack verkratzen, wenn er nicht entfernt wird. Aufgrund der chemischen Wirkung kannLuftverschmutzung oder saurer Regen Lack- und Zierleisten beschädigen, sofern die Schadstoffe nicht von derOberfläche entfernt werden. In Meeresnähe oder in Bereichen, in denen Streusalz oderStaubbeseitigungschemikalien eingesetzt werden, muß besonders auf die Fahrzeugunterseite geachtetwerden. Zum Entfernen von Staub und losem Schmutz das Fahrzeug zuerst abspülen. Im Winter oder nachdem Durchfahren von Schlamm oder Schmutzwasserpfützen auch den Unterboden sorgfältig reinigen.Schlamm oder korrosive Stoffe direkt mit einem starken Wasserstrahl abspritzen. Ein qualitativ hochwertiges Autowaschmittel verwenden und dieHinweise des Herstellers auf der Packung beachten.
Diese Reinigungsmittel sind beim
Hyundai-Händler oder beiFachgeschäften für Autozubehör erhältlich. Keine scharfenHaushaltsreinigungsmittel, Benzin, starken Lösungsmittel oder Scheuermittel verwenden, da dieseden Lack beschädigen.
Zum Waschen einen sauberen
Schwamm oder ein Tuch verwendenund dieses häufig ausspülen. DenLack nicht durch zu starkes Reiben beschädigen. Hartnäckige Flecken müssen häufiger befeuchtet undschrittweise entfernt werden.
Weißwandreifen mit einer harten Bürste
oder mit einem mit Seife beschichtetenStahlwollschwamm reinigen.
Zum Reinigen von Kunststoff-
Radkappen einen sauberen Schwamm oder ein weiches Tuch und Wasser verwenden.
E020E01A-AST Nicht den Innenraum vergessen Feuchtigkeit kann sich auch unter den Fußmatten oder dem Teppich ansammeln und dort Korrosionverursachen. Den Bereich unter den Fußmatten regelmäßig überprüfen und sicherstellen, daß der Teppich trockenist. Beim Transport von Düngemitteln, Reinigungsmitteln oder Chemikalien im Fahrzeug besonders vorsichtigvorgehen:Solche Stoffe dürfen nur in geeignetenContainern transportiert werden, undverschüttete oder ausgelaufene Stoffe müssen aufgewischt und der Boden mit klarem Wasser abgespült undsorgfältig getrocknet werden.

4
KORROSIONSSCHUTZ & PFLEGE
5

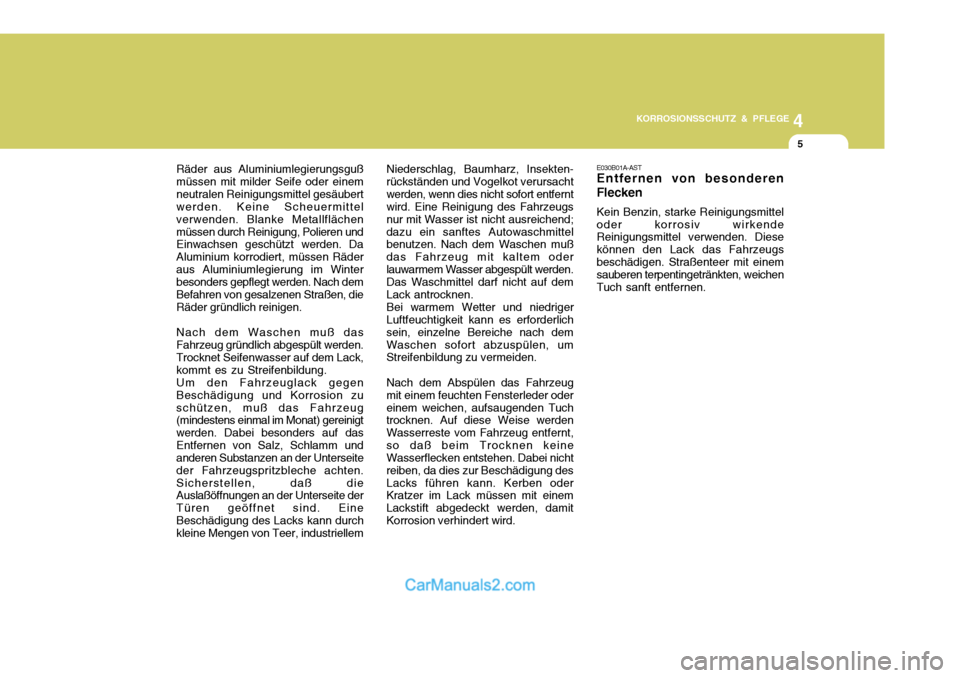

Räder aus Aluminiumlegierungsguß müssen mit milder Seife oder einemneutralen Reinigungsmittel gesäubert werden. Keine Scheuermittel verwenden. Blanke Metallflächenmüssen durch Reinigung, Polieren und Einwachsen geschützt werden. Da Aluminium korrodiert, müssen Räderaus Aluminiumlegierung im Winter besonders gepflegt werden. Nach dem Befahren von gesalzenen Straßen, dieRäder gründlich reinigen. Nach dem Waschen muß das Fahrzeug gründlich abgespült werden. Trocknet Seifenwasser auf dem Lack,kommt es zu Streifenbildung.Um den Fahrzeuglack gegenBeschädigung und Korrosion zuschützen, muß das Fahrzeug (mindestens einmal im Monat) gereinigt werden. Dabei besonders auf dasEntfernen von Salz, Schlamm und anderen Substanzen an der Unterseite der Fahrzeugspritzbleche achten.Sicherstellen, daß die Auslaßöffnungen an der Unterseite der Türen geöffnet sind. EineBeschädigung des Lacks kann durch kleine Mengen von Teer, industriellem Niederschlag, Baumharz, Insekten- rückständen und Vogelkot verursachtwerden, wenn dies nicht sofort entfernt wird. Eine Reinigung des Fahrzeugs nur mit Wasser ist nicht ausreichend;dazu ein sanftes Autowaschmittel benutzen. Nach dem Waschen muß das Fahrzeug mit kaltem oderlauwarmem Wasser abgespült werden. Das Waschmittel darf nicht auf dem Lack antrocknen.
Bei warmem Wetter und niedriger
Luftfeuchtigkeit kann es erforderlichsein, einzelne Bereiche nach demWaschen sofort abzuspülen, um Streifenbildung zu vermeiden.
Nach dem Abspülen das Fahrzeug
mit einem feuchten Fensterleder oder einem weichen, aufsaugenden Tuch trocknen. Auf diese Weise werden Wasserreste vom Fahrzeug entfernt,so daß beim Trocknen keine Wasserflecken entstehen. Dabei nicht reiben, da dies zur Beschädigung desLacks führen kann. Kerben oder Kratzer im Lack müssen mit einem Lackstift abgedeckt werden, damitKorrosion verhindert wird. E030B01A-AST Entfernen von besonderen Flecken Kein Benzin, starke Reinigungsmittel oder korrosiv wirkende Reinigungsmittel verwenden. Diese können den Lack das Fahrzeugsbeschädigen. Straßenteer mit einem sauberen terpentingetränkten, weichen Tuch sanft entfernen.

4KORROSIONSSCHUTZ & PFLEGE
6

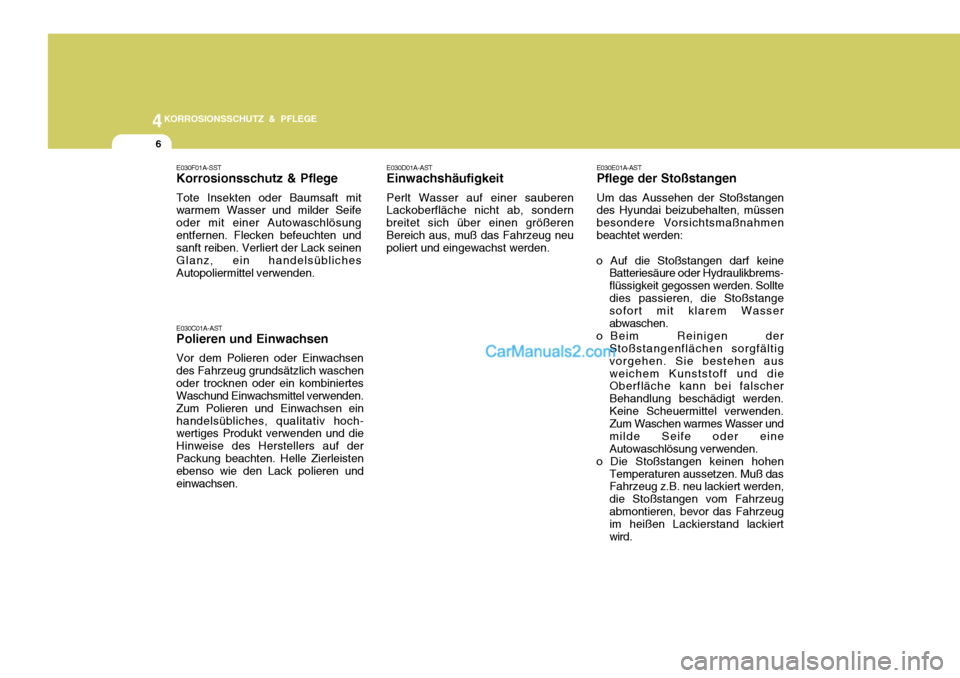

E030E01A-AST Pflege der Stoßstangen Um das Aussehen der Stoßstangen des Hyundai beizubehalten, müssen besondere Vorsichtsmaßnahmenbeachtet werden:
o Auf die Stoßstangen darf keine Batteriesäure oder Hydraulikbrems-flüssigkeit gegossen werden. Solltedies passieren, die Stoßstange sofort mit klarem Wasser abwaschen.
o Beim Reinigen der Stoßstangenflächen sorgfältigvorgehen. Sie bestehen ausweichem Kunststoff und die Oberfläche kann bei falscher Behandlung beschädigt werden.Keine Scheuermittel verwenden. Zum Waschen warmes Wasser und milde Seife oder eineAutowaschlösung verwenden.
o Die Stoßstangen keinen hohen Temperaturen aussetzen. Muß das Fahrzeug z.B. neu lackiert werden, die Stoßstangen vom Fahrzeugabmontieren, bevor das Fahrzeug im heißen Lackierstand lackiert wird.
E030F01A-SST Korrosionsschutz & Pflege Tote Insekten oder Baumsaft mit warmem Wasser und milder Seife oder mit einer Autowaschlösungentfernen. Flecken befeuchten und sanft reiben. Verliert der Lack seinen Glanz, ein handelsüblichesAutopoliermittel verwenden. E030C01A-AST Polieren und Einwachsen Vor dem Polieren oder Einwachsen des Fahrzeug grundsätzlich waschenoder trocknen oder ein kombiniertes Waschund Einwachsmittel verwenden. Zum Polieren und Einwachsen einhandelsübliches, qualitativ hoch- wertiges Produkt verwenden und die Hinweise des Herstellers auf derPackung beachten. Helle Zierleisten ebenso wie den Lack polieren und einwachsen.
E030D01A-AST Einwachshäufigkeit Perlt Wasser auf einer sauberen Lackoberfläche nicht ab, sondern breitet sich über einen größerenBereich aus, muß das Fahrzeug neu poliert und eingewachst werden.

4
KORROSIONSSCHUTZ & PFLEGE
7REINIGUNG DES INNENRAUMS
E040A01A-AST Reinigung der Vinyl-Polsterung Zum Reinigen der Vinyl-Polsterung zuerst losen Schmutz und Staub mit einem Staubsauger entfernen. Dannmit einem sauberen Schwamm oder einem weichen Tuch die Vinyl- Polsterung mit einer Lösung ausmilder Seife oder einem Reinigungsmittel und Wasser befeuchten. Die Reinigungslösungetwas wirken lassen, so daß sich der Schmutz von der Polsterfläche löst, dann die Polster mit einem sauberen,feuchten Schwamm oder Tuch abwischen. Sollten noch nicht alle Schmutzflecke auf diese Weiseentfernt worden sein, das Verfahren so lange wiederholen, bis die Polsterung sauber ist. Kein Benzin,Lösungsmittel, Verdünner oder andere starke Reinigungsmittel verwenden. E040B01A-ASTReinigung der Leder-Sitzbezüge (Falls vorhanden) Wie jedes Material nehmen Ledersitzbezüge im Laufe des Gebrauchs Staub und Schmutz auf.Dieser Schmutz MUSS entfernt werden, andernfalls kann er in die Lederoberfläche eindringen undSchäden verursachen.Feines Leder braucht Pflege. Wie beijedem hochwertigen Material brauchtdiese nicht übermäßig zu sein; eine Reinigung jedoch soll erfolgen, wenn sie nötig ist. Eine Reinigung mitWasser und Seife wird lhr Leder glänzend und schön erhalten und jahrelange Haltbarkeit gewährleisten.Nehmen Sie ein geeignetes StückStoff sowie eine milde Seife undlauwarmes Wasser. Schäumen Sie die Seife gut auf. Waschen Sie das Leder gründlich. Wischen Sie denSeifenschaum mit einem leicht feuchten Tuch ab und trocknen Sie das Leder mit einem weichen StückStoff. Reinigen Sie das Leder stets, wenn es schmutzig wird. Bei der Herstellung wird während der Gerbvorgänge genügend Fett in dasLeder eingebracht, daß eine spätere Behandlung nicht erforderlich ist. Fett oder Wachs auf die fertige Oberflächeaufzutragen, wird dem Leder in keiner Weise helfen und mehr schaden als nützen. Lacke oder Möbelpoliturmitteldürfen KEINESFALLS verwendet werden. E040C01A-AST Reinigung der Teppiche Den Teppich mit einem Schaumreiniger reinigen. Diese Reiniger sind in flüssiger oderPulverform in Aerosoldosen erhältlich. Die Anweisungen lesen und genau befolgen. Mit einem Staubsauger mitentsprechender Zusatzdüse soviel Schmutz wie möglich von den Teppichen entfernen. Den Schaumentsprechend den Anweisungen des Herstellers auftragen und dann in überlappenden Kreisen einreiben. KeinWasser zufügen. Schaumreiniger entfalten ihre beste Wirkung, wenn der Teppich so trocken wie möglichist.

4KORROSIONSSCHUTZ & PFLEGE

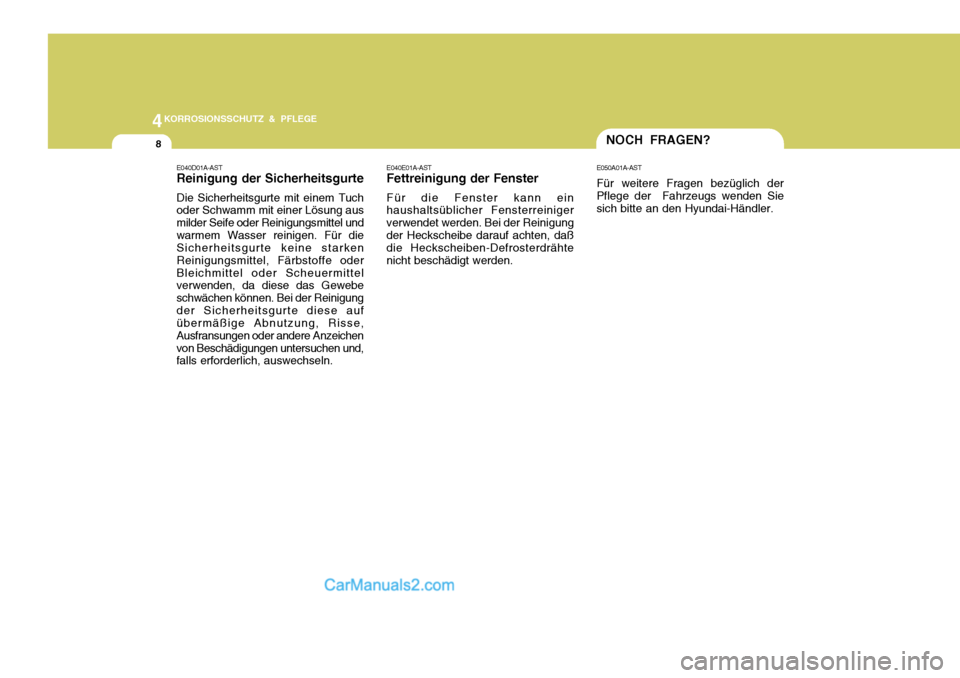

8NOCH FRAGEN?
E040D01A-AST Reinigung der Sicherheitsgurte Die Sicherheitsgurte mit einem Tuch oder Schwamm mit einer Lösung aus milder Seife oder Reinigungsmittel undwarmem Wasser reinigen. Für die Sicherheitsgurte keine starken Reinigungsmittel, Färbstoffe oderBleichmittel oder Scheuermittel verwenden, da diese das Gewebe schwächen können. Bei der Reinigungder Sicherheitsgurte diese auf übermäßige Abnutzung, Risse, Ausfransungen oder andere Anzeichenvon Beschädigungen untersuchen und, falls erforderlich, auswechseln. E040E01A-ASTFettreinigung der Fenster Für die Fenster kann ein haushaltsüblicher Fensterreiniger verwendet werden. Bei der Reinigungder Heckscheibe darauf achten, daß die Heckscheiben-Defrosterdrähte nicht beschädigt werden.
E050A01A-AST Für weitere Fragen bezüglich der Pflege der Fahrzeugs wenden Sie sich bitte an den Hyundai-Händler.

5

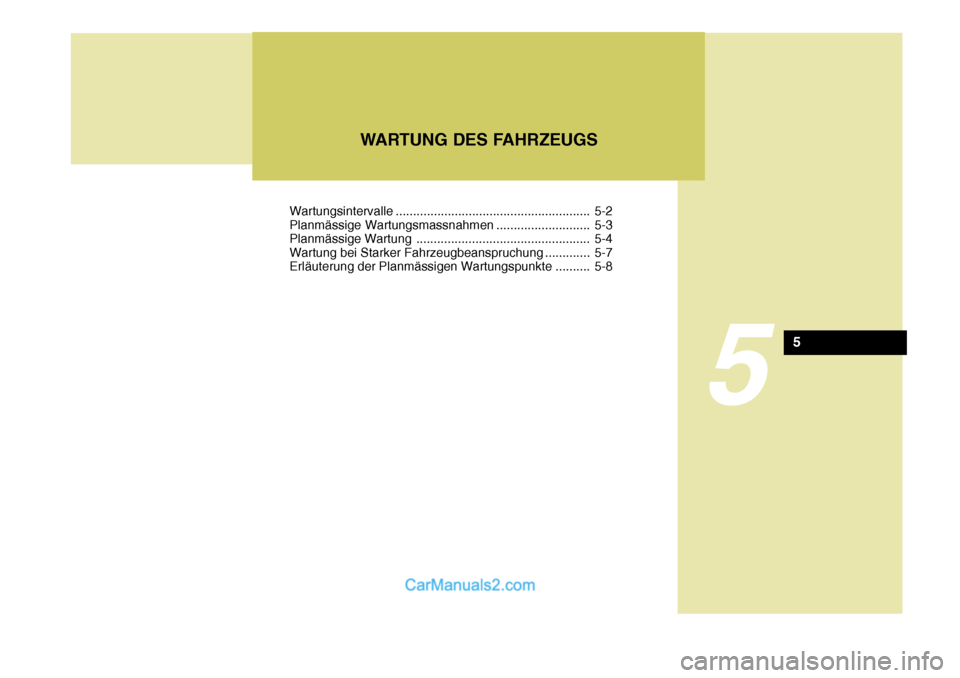

WARTUNG DES FAHRZEUGS
5
Wartungsintervalle ........................................................ 5-2
Planmässige Wartungsmassnahmen ........................... 5-3
Planmässige Wartung .................................................. 5-4
Wartung bei Starker Fahrzeugbeanspruchung ............. 5-7
Erläuterung der Planmässigen Wartungspunkte .......... 5-8
