2006 Hyundai Santa Fe Betriebsanleitung (in German)

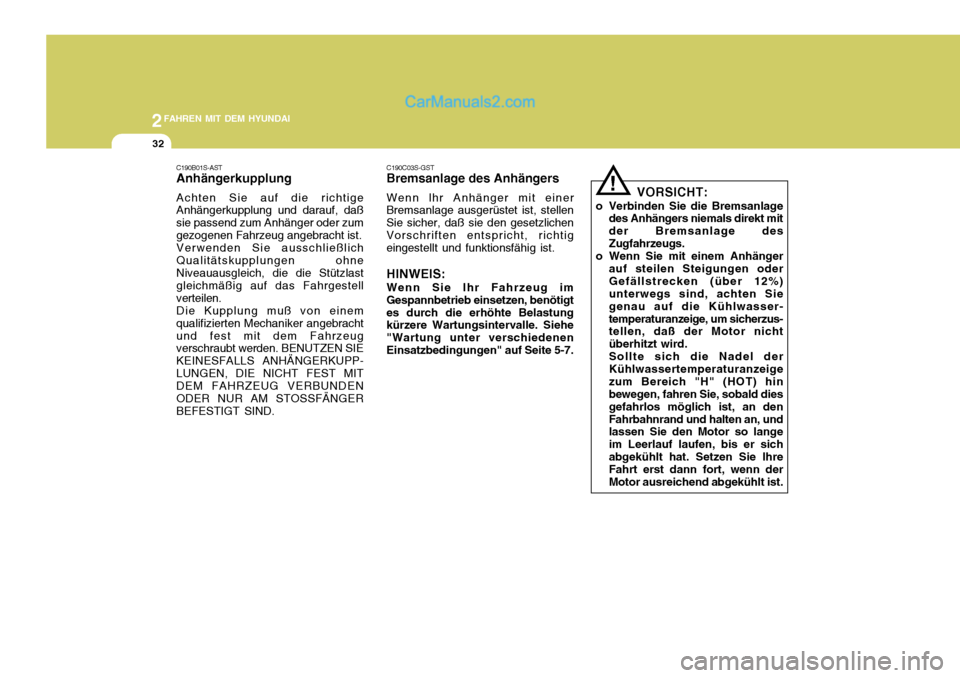

2FAHREN MIT DEM HYUNDAI
32
C190C03S-GST Bremsanlage des Anhängers Wenn lhr Anhänger mit einer
Bremsanlage ausgerüstet ist, stellen Sie sicher, daß sie den gesetzlichenVorschriften entspricht, richtig eingestellt und funktionsfähig ist.
HINWEIS: Wenn Sie lhr Fahrzeug im
Gespannbetrieb einsetzen, benötigt es durch die erhöhte Belastung kürzere Wartungsintervalle. Siehe "Wartung unter verschiedenenEinsatzbedingungen" auf Seite 5-7. VORSICHT:
o Verbinden Sie die Bremsanlage des Anhängers niemals direkt mitder Bremsanlage desZugfahrzeugs.
o Wenn Sie mit einem Anhänger
auf steilen Steigungen oderGefällstrecken (über 12%) unterwegs sind, achten Sie genau auf die Kühlwasser-temperaturanzeige, um sicherzus- tellen, daß der Motor nicht überhitzt wird.Sollte sich die Nadel derKühlwassertemperaturanzeigezum Bereich "H" (HOT) hin bewegen, fahren Sie, sobald dies gefahrlos möglich ist, an denFahrbahnrand und halten an, und lassen Sie den Motor so lange im Leerlauf laufen, bis er sichabgekühlt hat. Setzen Sie lhre Fahrt erst dann fort, wenn der Motor ausreichend abgekühlt ist.
!
C190B01S-AST Anhängerkupplung Achten Sie auf die richtige Anhängerkupplung und darauf, daß sie passend zum Anhänger oder zumgezogenen Fahrzeug angebracht ist.Verwenden Sie ausschließlichQualitätskupplungen ohneNiveauausgleich, die die Stützlast gleichmäßig auf das Fahrgestell verteilen.Die Kupplung muß von einemqualifizierten Mechaniker angebrachtund fest mit dem Fahrzeug verschraubt werden. BENUTZEN SIE KEINESFALLS ANHÄNGERKUPP-LUNGEN, DIE NICHT FEST MIT DEM FAHRZEUG VERBUNDEN ODER NUR AM STOSSFÄNGERBEFESTIGT SIND.

2

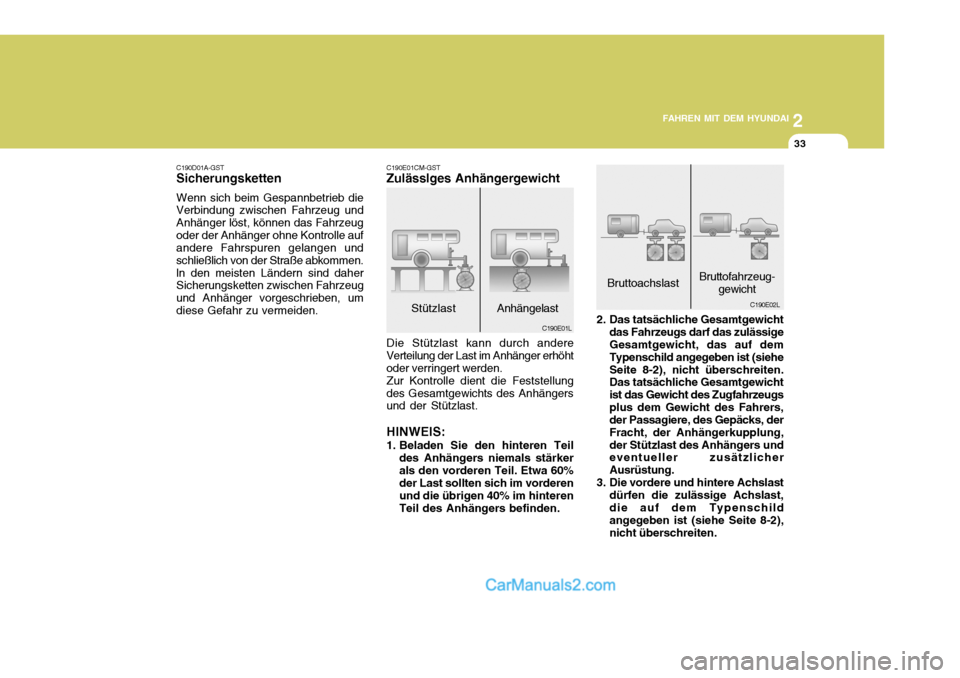

FAHREN MIT DEM HYUNDAI
33
C190D01A-GST Sicherungsketten Wenn sich beim Gespannbetrieb die Verbindung zwischen Fahrzeug und Anhänger löst, können das Fahrzeugoder der Anhänger ohne Kontrolle auf andere Fahrspuren gelangen und schließlich von der Straße abkommen.ln den meisten Ländern sind daher Sicherungsketten zwischen Fahrzeug und Anhänger vorgeschrieben, umdiese Gefahr zu vermeiden.
C190E01L
Stützlast
Anhängelast
C190E01CM-GST Zulässlges Anhängergewicht Die Stützlast kann durch andere
Verteilung der Last im Anhänger erhöht oder verringert werden. Zur Kontrolle dient die Feststellung
des Gesamtgewichts des Anhängers und der Stützlast.
HINWEIS:
1. Beladen Sie den hinteren Teil des Anhängers niemals stärker als den vorderen Teil. Etwa 60% der Last sollten sich im vorderen und die übrigen 40% im hinterenTeil des Anhängers befinden. 2. Das tatsächliche Gesamtgewicht
das Fahrzeugs darf das zulässige Gesamtgewicht, das auf dem Typenschild angegeben ist (sieheSeite 8-2), nicht überschreiten. Das tatsächliche Gesamtgewicht ist das Gewicht des Zugfahrzeugsplus dem Gewicht des Fahrers, der Passagiere, des Gepäcks, der Fracht, der Anhängerkupplung,der Stützlast des Anhängers und eventueller zusätzlicher Ausrüstung.
3. Die vordere und hintere Achslast
dürfen die zulässige Achslast,die auf dem Typenschild angegeben ist (siehe Seite 8-2), nicht überschreiten. C190E02L
Bruttoachslast
Bruttofahrzeug-
gewicht

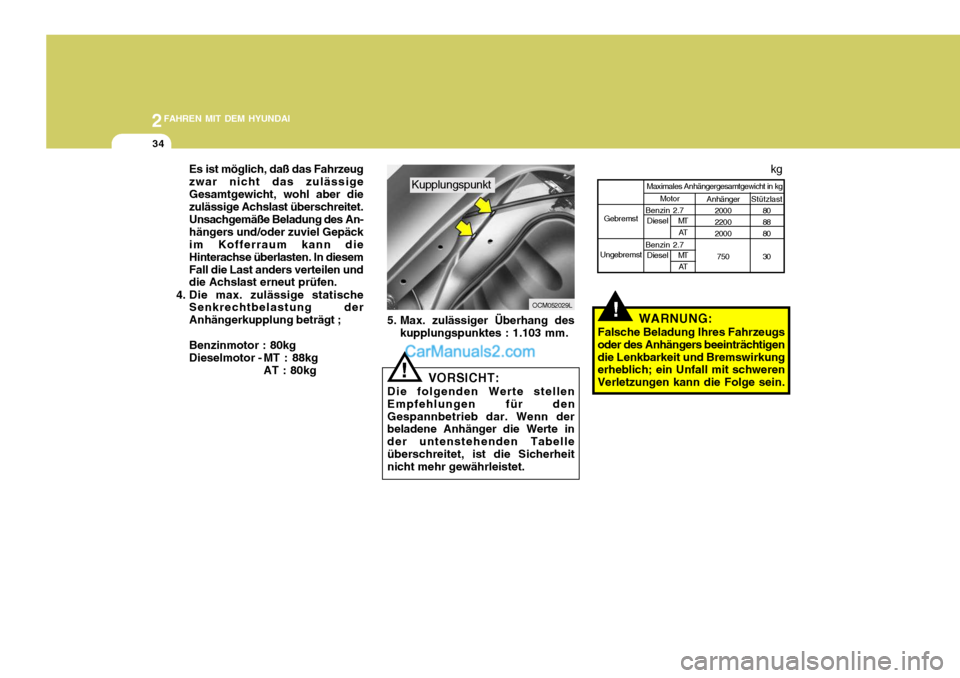

2FAHREN MIT DEM HYUNDAI
34
WARNUNG:
Falsche Beladung lhres Fahrzeugs
oder des Anhängers beeinträchtigen die Lenkbarkeit und Bremswirkung erheblich; ein Unfall mit schweren Verletzungen kann die Folge sein.!5. Max. zulässiger Überhang des kupplungspunktes : 1.103 mm.
VORSICHT:
Die folgenden Werte stellen Empfehlungen für denGespannbetrieb dar. Wenn der beladene Anhänger die Werte in der untenstehenden Tabelleüberschreitet, ist die Sicherheit nicht mehr gewährleistet.
Kupplungspunkt
!
Es ist möglich, daß das Fahrzeug zwar nicht das zulässigeGesamtgewicht, wohl aber die zulässige Achslast überschreitet. Unsachgemäße Beladung des An- hängers und/oder zuviel Gepäck im Kofferraum kann die Hinterachse überlasten. In diesemFall die Last anders verteilen und die Achslast erneut prüfen.
4. Die max. zulässige statische Senkrechtbelastung der Anhängerkupplung beträgt ; Benzinmotor : 80kg
Dieselmotor - MT : 88kg
AT : 80kg
OCM052029L Motor
Anhänger
2000 22002000
750 kg
Maximales Anhängergesamtgewicht in kg
Gebremst
Ungebremst Stützlast
80 88 80 30
Diesel
Benzin 2.7 Benzin 2.7Diesel MT
AT
MT AT

2
FAHREN MIT DEM HYUNDAI
35
C190F01A-GST Tips für den Anhängerbetrieb
1. Bevor Sie losfahren, überprüfen Sie die korrekte Verbindung von Anhängerkupplung undSicherungskette und die Funktionsfähigkeit von Rück-, Brems- und Blinkleuchten desAnhängers.
2. Halten Sie beim Fahren immer eine
angemessene Geschwindigkeit unddie gesetzlichen Bestimmungen ein.
3. Anhängerbetrieb erhöht den Kraftstoffverbrauch.
4. Um die Motorbremse und die
Ladekapazität des Drehstromgen-erators gut auszunutzen, vermeiden Sie Fahren im 5. Gang (bei Schaltgetriebe) bzw. im Overdrive(Automatikgetriebe).
5. Sichem Sie immer alle Gegenstände im Anhänger, damit die Last bei der Fahrt nicht verrutschen kann. 6. Prüfen Sie Zustand und Luftdruck
aller Reifen am Fahrzeug und amAnhänger. Zu niedriger Luftdruck kann die Fahreigenschaften entscheidend verschlechtern.Vergessen Sie nicht den Reservereifen.
7. Ein Gespann ist empfindlicher gegen Seitenwind und Turbulenzen.Wenn Sie von einem großen Fahrzeug überholt werden, behaltenSie konstante Geschwindigkeit bei und steuern Sie geradeaus. Sollten die Turbulenzen zu groß werden,versuchen Sie, langsamer zu werden, um aus den Turbulenzen des anderen Fahrzeugsherauszukommen. 8. Wenn Sie lhr Gespann parken,
beachten Sie die üblichenSicherheitsregeln, besonders, wenn Sie am Hang parken. Schlagen Sie die Lenkung zum Randstein hinein, ziehen Sie die Handbremse fest an und legen Sie den ersten Gang oder den Rückwärtsgang ein(Schaltgetriebe) bzw. stellen Sie den Wählhebel in Parkposition (Automatikgetriebe). Sichem Sie dieRäder das Anhängers zusätzlich mit Unterlegkeilen.
9. Wenn der Anhänger elektrisch betriebene Bremsen hat, lassen Siedas Gespann etwas rollen und betätigen Sie dann denBremsschalter des Anhängers von Hand. So können Sie sicher sein, daß die Bremsen funktionieren, undgleichzeitig die korrekten elektrischen Verbindungen prüfen.
10. Kontrollieren Sie auf lhrer Fahrt gelegentlich, ob die Ladung des Anhängers gesichert ist und dieBeleuchtungsanlage einwandfrei funktioniert.
11.Vermeiden Sie ruckartiges Anfahren, plötzliche Besch-leunigung und abruptes Bremsen.

2FAHREN MIT DEM HYUNDAI
36
!
12. Vermeiden Sie scharfes Wenden
und abrupten Spurwechsel.
13. Vermeiden Sie zu langes und zu häufiges Bremsen. Dadurch könnten die Bremsen überhitzenund in der Wirkung nachlassen.
14. Wenn Sie bergab fahren, schalten Sie in einen niedrigen Gang und nutzen Sie die Motorbremswirkung. Wenn Sie eine lange Steigung herauffahren, verringern Sie die Geschwindigkelt und schalten Sie in einen niedrigeren Gang, um denMotor nicht zu überlasten bzw. zu überhitzen.
15.Wenn Sie an einer Steigung anhalten müssen, verhindern Sie das Zurückrollen des Gespannsnicht mit dem Gaspedal; dadurch kann das Automatikgetriebe überhitzen. Benutzen Sie dieBremse oder die Handbremse.
HINWEIS: Prüfen Sie bei Gespannbetrieb öfter
das Getriebeöl. VORSICHT:
Bei Überhitzung während des Gespannbetriebs (Zeiger der Temperaturanzeige reicht zum roten Bereich) folgende Maßnahmenergreifen, um das Problem auszuschalten oder zu vermindern:
1. Klimaanlage abschalten.
2. Geschwindigkeit verringern.
3. An Steigungen in niedrigeren Gang schalten.
4. Beim Halt im Stop-and-Go- Verkehr Schalthebel in Neutral-oder Parkposition stellen und Standgas erhöhen.

3

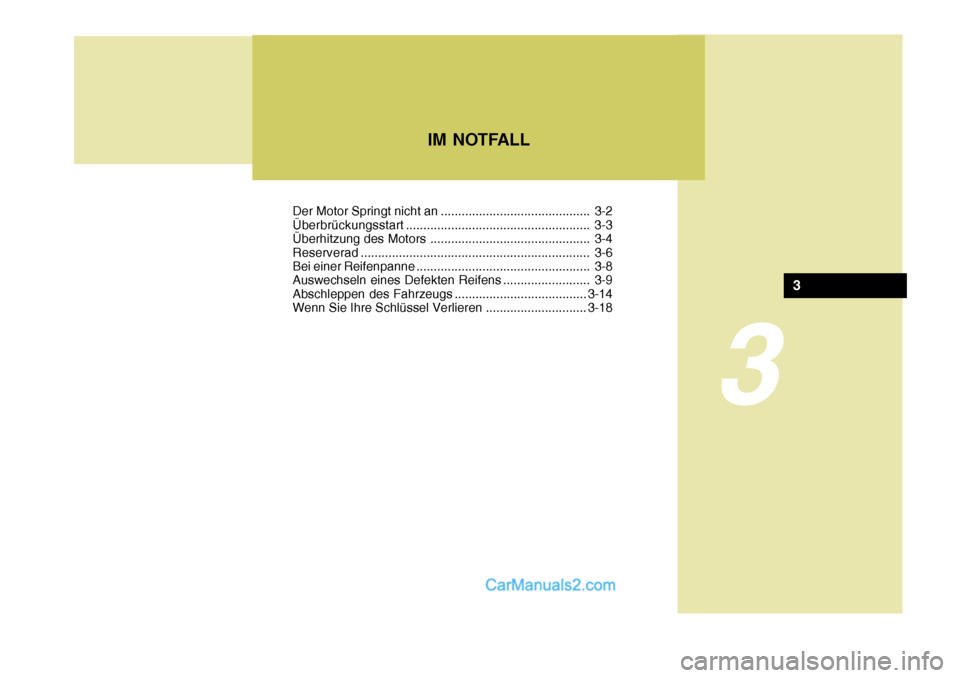

IM NOTFALL
3
Der Motor Springt nicht an ........................................... 3-2 Überbrückungsstart ..................................................... 3-3
Überhitzung des Motors .............................................. 3-4Reserverad .................................................................. 3-6
Bei einer Reifenpanne .................................................. 3-8
Auswechseln eines Defekten Reifens ......................... 3-9Abschleppen des F ahrzeugs...................................... 3-14
Wenn Sie Ihre Schlüssel Verlieren .............................3-18

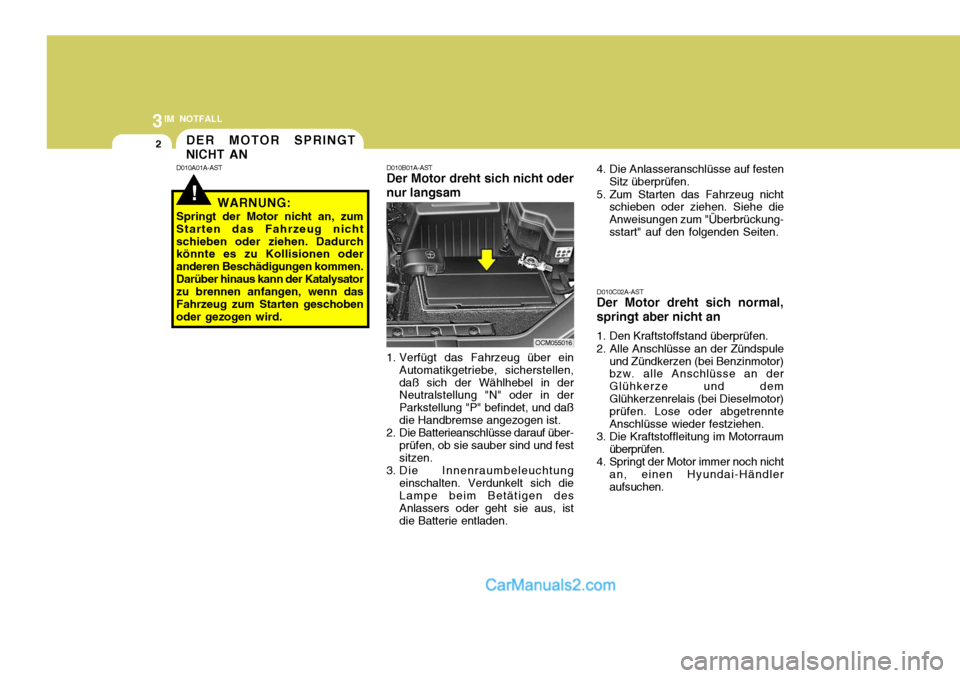

3IM NOTFALL
2
!
DER MOTOR SPRINGT NICHT AN
D010A01A-AST D010B01A-AST Der Motor dreht sich nicht oder nur langsam
1. Verfügt das Fahrzeug über ein Automatikgetriebe, sicherstellen, daß sich der Wählhebel in der Neutralstellung "N" oder in der Parkstellung "P" befindet, und daßdie Handbremse angezogen ist.
2. Die Batterieanschlüsse darauf über- prüfen, ob sie sauber sind und festsitzen.
3. Die Innenraumbeleuchtung einschalten. Verdunkelt sich die Lampe beim Betätigen des Anlassers oder geht sie aus, istdie Batterie entladen. D010C02A-AST Der Motor dreht sich normal,
springt aber nicht an
1. Den Kraftstoffstand überprüfen. 2. Alle Anschlüsse an der Zündspule und Zündkerzen (bei Benzinmotor) bzw. alle Anschlüsse an der Glühkerze und demGlühkerzenrelais (bei Dieselmotor) prüfen. Lose oder abgetrennte Anschlüsse wieder festziehen.
3. Die Kraftstoffleitung im Motorraum überprüfen.
4. Springt der Motor immer noch nicht an, einen Hyundai-Händleraufsuchen.
WARNUNG:
Springt der Motor nicht an, zumStarten das Fahrzeug nichtschieben oder ziehen. Dadurch könnte es zu Kollisionen oder anderen Beschädigungen kommen.Darüber hinaus kann der Katalysator zu brennen anfangen, wenn das Fahrzeug zum Starten geschobenoder gezogen wird.
OCM0550164. Die Anlasseranschlüsse auf festen
Sitz überprüfen.
5. Zum Starten das Fahrzeug nicht schieben oder ziehen. Siehe dieAnweisungen zum "Überbrückung-sstart" auf den folgenden Seiten.

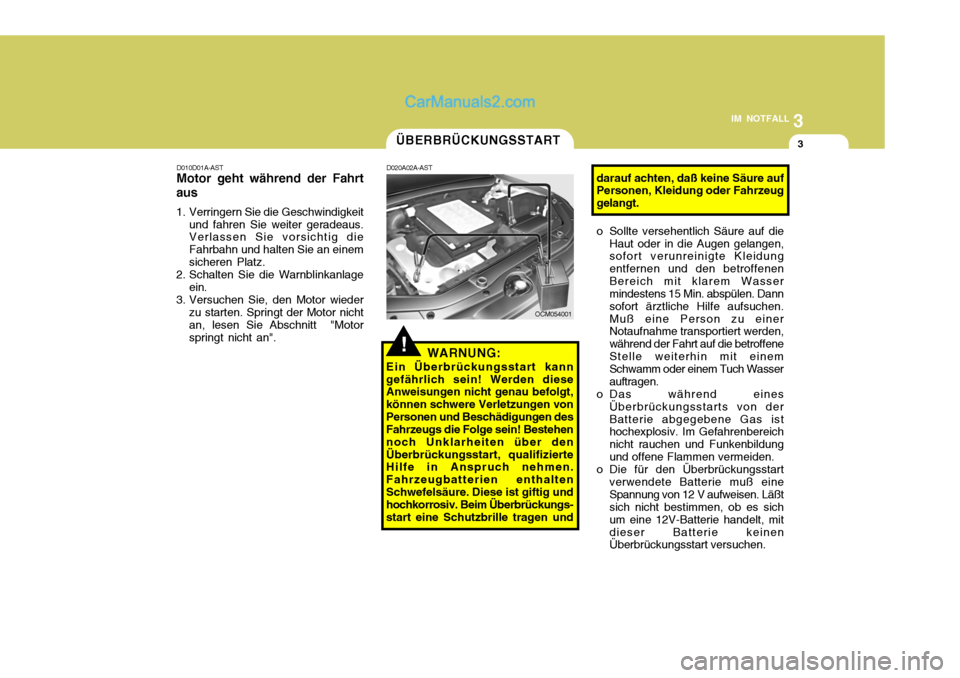

3
IM NOTFALL
3ÜBERBRÜCKUNGSSTART
OCM054001
D010D01A-AST Motor geht während der Fahrt
aus
1. Verringern Sie die Geschwindigkeit und fahren Sie weiter geradeaus. Verlassen Sie vorsichtig die Fahrbahn und halten Sie an einemsicheren Platz.
2. Schalten Sie die Warnblinkanlage
ein.
3. Versuchen Sie, den Motor wieder
zu starten. Springt der Motor nichtan, lesen Sie Abschnitt "Motor springt nicht an". D020A02A-AST
WARNUNG:
Ein Überbrückungsstart kann gefährlich sein! Werden diese Anweisungen nicht genau befolgt, können schwere Verletzungen vonPersonen und Beschädigungen des Fahrzeugs die Folge sein! Bestehen noch Unklarheiten über denÜberbrückungsstart, qualifizierte Hilfe in Anspruch nehmen. Fahrzeugbatterien enthaltenSchwefelsäure. Diese ist giftig und hochkorrosiv. Beim Überbrückungs- start eine Schutzbrille tragen und darauf achten, daß keine Säure auf Personen, Kleidung oder Fahrzeug gelangt.
!
o Sollte versehentlich Säure auf die
Haut oder in die Augen gelangen, sofort verunreinigte Kleidung entfernen und den betroffenenBereich mit klarem Wasser mindestens 15 Min. abspülen. Dann sofort ärztliche Hilfe aufsuchen.Muß eine Person zu einer Notaufnahme transportiert werden, während der Fahrt auf die betroffeneStelle weiterhin mit einem Schwamm oder einem Tuch Wasser auftragen.
o Das während eines
Überbrückungsstarts von derBatterie abgegebene Gas ist hochexplosiv. Im Gefahrenbereich nicht rauchen und Funkenbildungund offene Flammen vermeiden.
o Die für den Überbrückungsstart
verwendete Batterie muß eine
Spannung von 12 V aufweisen. Läßt sich nicht bestimmen, ob es sich um eine 12V-Batterie handelt, mitdieser Batterie keinen Überbrückungsstart versuchen.
