2006 Hyundai Santa Fe Betriebsanleitung (in German)

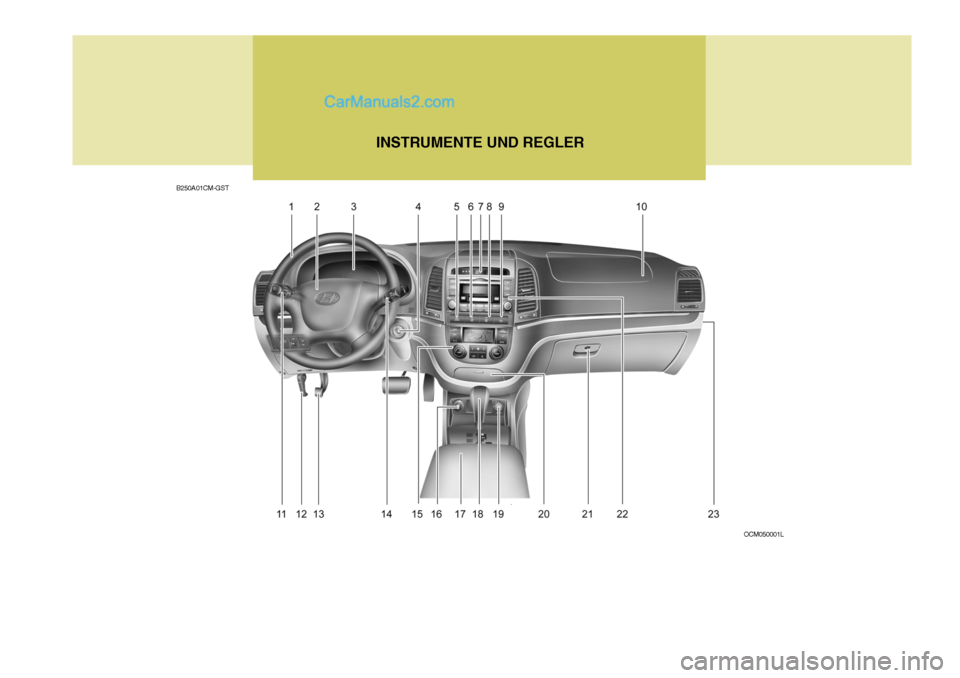

INSTRUMENTE UND REGLER
B250A01CM-GST
OCM050001L

1. Lenkrad.............................................................. 1-113
2. Horn/Fahrerairbag-Modul ...........................1-112, 1-48
3. Instrumententafel ................................................. 1-58
4. Zündschalter ........................................................ 1-10
5. Warnblinklicht-Schalter ...... ..................................1-84
6. Windschutz-Defroster (Falls vorhanden) .............1-136
7. Digital Uh r ............................................................ 1-85
8. Hecksheibenheizungsschalter (Falls vorhanden) .. 1-84
9. Schalter hintere Klimaanlage (falls vorhanden) ... 1-137
10. Beifahrer-Airbagmodul (Falls vorhanden) ..............1-48
11. Multifunktionslichtschalt er ....................................1-77
12. Motorhauben-Entriegelungshebel .......................1-10913. Fest stellbremspedal (Falls vorhanden)
..............1-102
14. Hebel für Frontscheibenwischer/
Scheibenwascher ................................................. 1-79
15. Heizung/Klimaanlagen-Bedienungstafel
(Falls vorhanden) ............................................... 1-119
16. Zigaretten-Anzünder (Falls vorhanden) .................1-86
17. Mittelkonsolenfach ............................................... 1-97
18. Schalthebel (Falls vorhanden) ..............................2-12
19. Steckdose ........................................................... 1-86
20. Aschenbecher ...................................................... 1-87
21. Handschuhfach .................................................... 1-96
22. EIN-/AUS-Schalter für Beifahrer-Airbag (Falls vorhanden) ................................................. 1-52
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oderLüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mit Wasser abreiben.
!

IHR FAHRZEUG AUF EINEN BLICK
B255A01CM-GST ANZEIGESYMBOLE DER INSTRUMENTENTAFEL * Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 1-62.
Warnleuchte für Allradantriebssystem (Falls vorhanden)
Motorwarnleuchte (Falls vorhanden)
Servicewarnanzeige (SRI) für das zusätzliche Rückhalte system (SRS)(Falls vorhanden)
Warnleuchte für offene Heckklappe
Kraftstoff-Warnleuchte
Warnanzeige bei offener Tür
ABS-Warnleuchte
Blinker-Kontrolleuchten
Fernlicht-Kontrolleuchte Öldruck-Warnleuchte Handbrems-/ Bremsflüssigkeitsstand-Warnleuchte Ladekontrolleuchte
Kraftstoffilterwarnleuchte (Dieselmotor) Warnleuchte für Motorölstand (Dieselmotor) (Falls vorhanden)
Wegfahrsperren-Anzeige (Falls vorhanden)
Vorglüh-Anzeigeleuchte (Dieselmotor)
Anzeige für Differentialsperre (Falls vorhanden)
Anzeigen für das elektronische Stabilitätsprogramm (Falls vorhanden)SET-Anzeigeleuchte (Falls vorhanden)
Anzeige für geöffnete Tür/ Heckklappe (Falls vorhanden) Kontrolleuchte für ausgeschalteten Beifahrer-Airbag (Falls vorhanden)
Geschwindigkeitsregleranzeige (Falls vorhanden)
Warnleuchte bei zu niedrigem Flüssigkeitsstand in der Waschanlage
Gurtwarnleuchte und Warnton

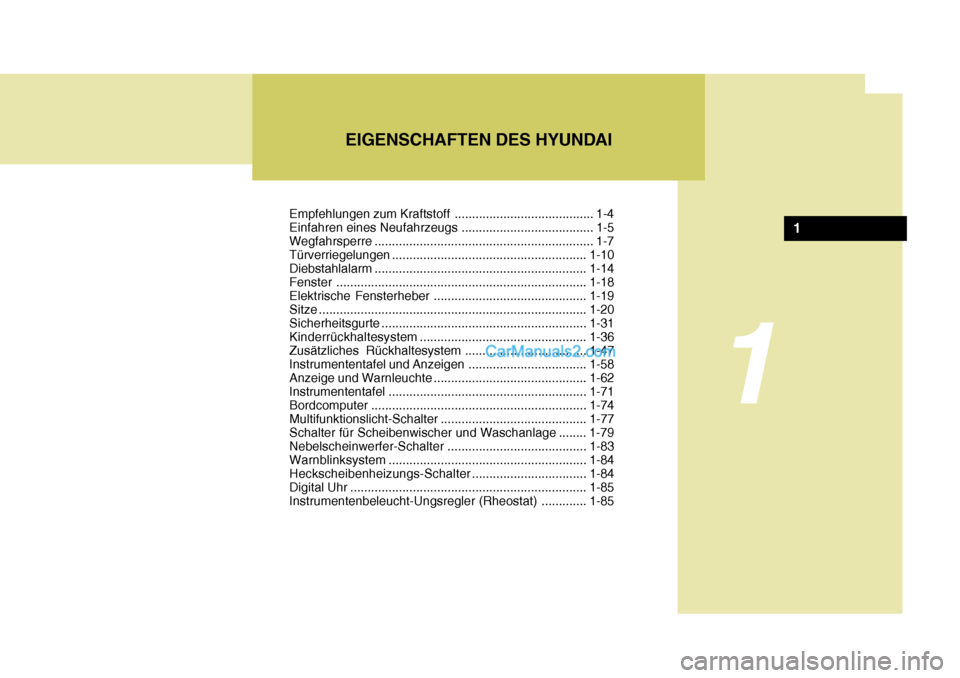

EIGENSCHAFTEN DES HYUNDAI
1
Empfehlungen zum Kraftstoff ........................................ 1-4
Einfahren eines Neufahrzeugs ...................................... 1-5
Wegfahrsperre ............................................................... 1-7Türverriegelungen........................................................ 1-10
Diebstahlalarm ............................................................. 1-14
Fenster ........................................................................ 1-18
Elektrische Fenst erheber............................................ 1-19
Sitze ...... ....................................................................... 1-20
Sicherheitsgurte ........................................................... 1-31
Kinderrückhaltesystem ................................................ 1-36
Zusätzliches Rückhaltesystem ................................... 1-47
Instrumententafel und Anzeigen.................................. 1-58
Anzeige und Warnleuchte ............................................ 1-62
Instrumententafel ......................................................... 1-71
Bordcomputer .............................................................. 1-74
Multifunktionslicht-Schalte r .......................................... 1-77
Schalter für Scheibenwischer und W aschanlage ........ 1-79
Nebelscheinwerfer-Schalter ........ ................................1-83
Warnblinksystem ......................................................... 1-84
Heckscheibenheizungs-Schalter .................................1-84
Digital Uh r .................................................................... 1-85
Instrumentenbeleucht-Ungsregler (Rheostat) .............1-85
1

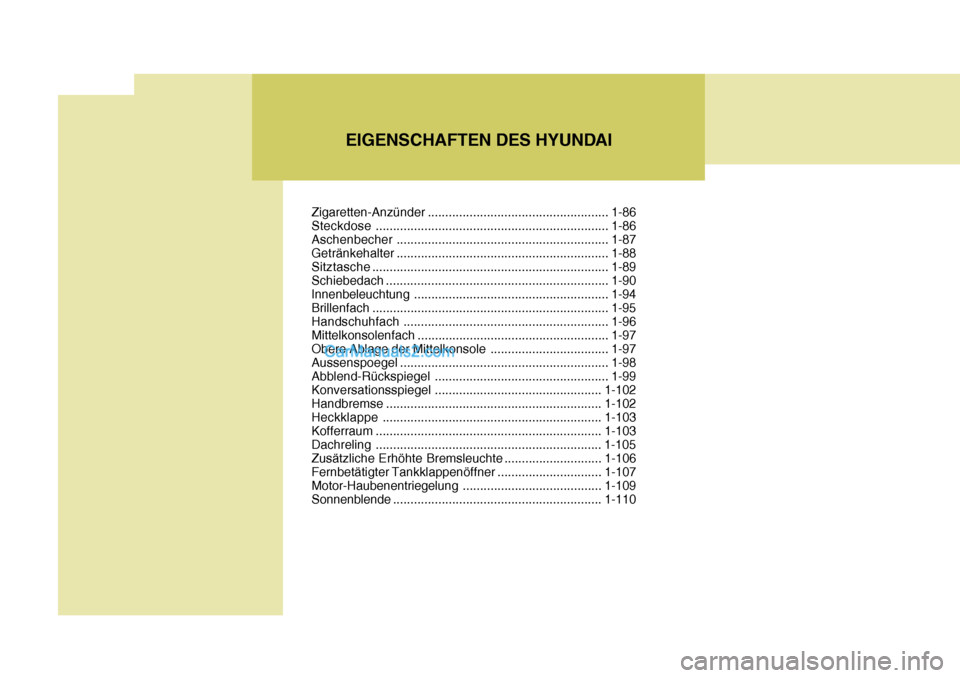

EIGENSCHAFTEN DES HYUNDAI
Zigaretten-Anzünder .................................................... 1-86
Steckdose ................................................................... 1-86
Aschenbecher ............................................................. 1-87
Getränkehalter ............................................................. 1-88
Sitztasche .................................................................... 1-89
Schiebedach ................................................................ 1-90
Innenbeleuchtung ........................................................ 1-94
Brillenf ach .................................................................... 1-95
Handschuhfach ........................................................... 1-96
Mittelkonsolenfach ....................................................... 1-97
Obere Ablage der Mittelkonsole .................................. 1-97
Aussenspoegel ............................................................ 1-98
Abblend-Rückspiegel .................................................. 1-99
Konversationsspiegel ................................................ 1-102
Handbremse .............................................................. 1-102
Heckklappe ............................................................... 1-103
Kofferraum .. ............................................................... 1-103
Dachreling ..................................... ............................ 1-105
Zusätzliche Erhöhte Bremsleuchte ............................ 1-106
Fernbetätigter T ankklappenöffner .............................. 1-107
Motor-Haubenentriegelung ........................................1-109
Sonnenblende ............................................................ 1-110

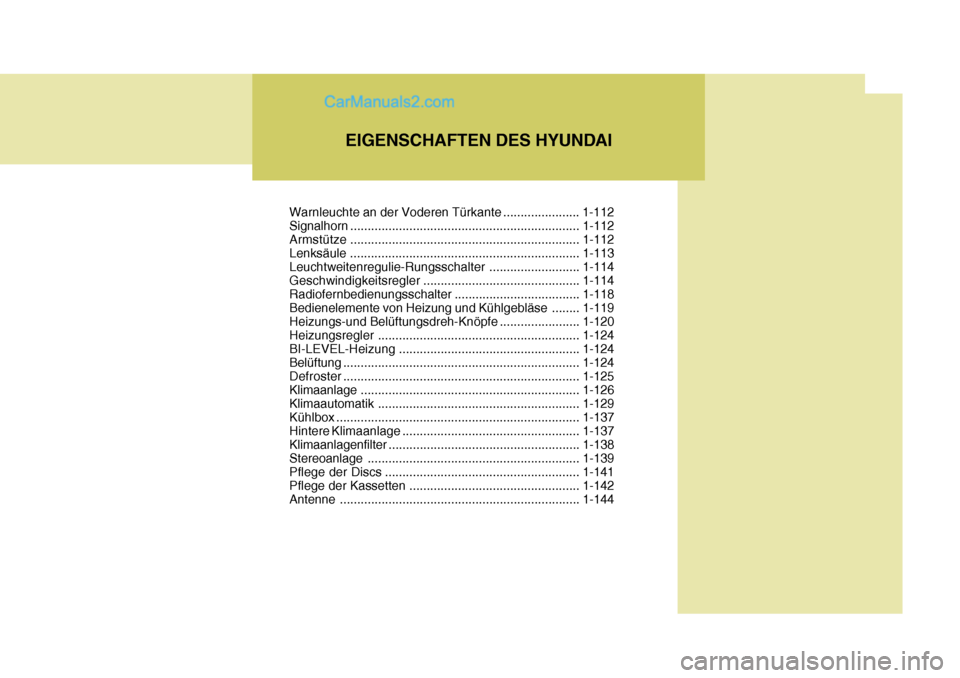

EIGENSCHAFTEN DES HYUNDAI
Warnleuchte an der Voderen Türkante ...................... 1-112
Signalhorn .................................................................. 1-112
Armstüt ze .................................................................. 1-112
Lenksäule .................................................................. 1-113
Leuchtweitenregulie-Rungsschalter .......................... 1-114
Geschwindigkeitsregler ............................................. 1-114
Radiofernbedienungsschalter ....................................1-118
Bedienelemente von Heizung und Kühlgebläse........1-119
Heizungs-und Belüftungsdreh-Knöpfe ...... .................1-120
Heizungsregler .......................................................... 1-124
BI-LEVEL-Heizung .................................................... 1-124
Belüftung .................................................................... 1-124
Defrost er .................................................................... 1-125
Klimaanlage ............................................................... 1-126
Klimaautomatik .......................................................... 1-129
Kühlbox ...................................................................... 1-137
Hintere Klimaanlage ................................................... 1-137
Klimaanlagenfilter ....................................................... 1-138
Stereoanlage ............................................................. 1-139
Pflege der Discs ........................................................ 1-141
Pflege der Kassetten ................................................. 1-142
Antenne ..................................................................... 1-144

1EIGENSCHAFTEN DES HYUNDAI

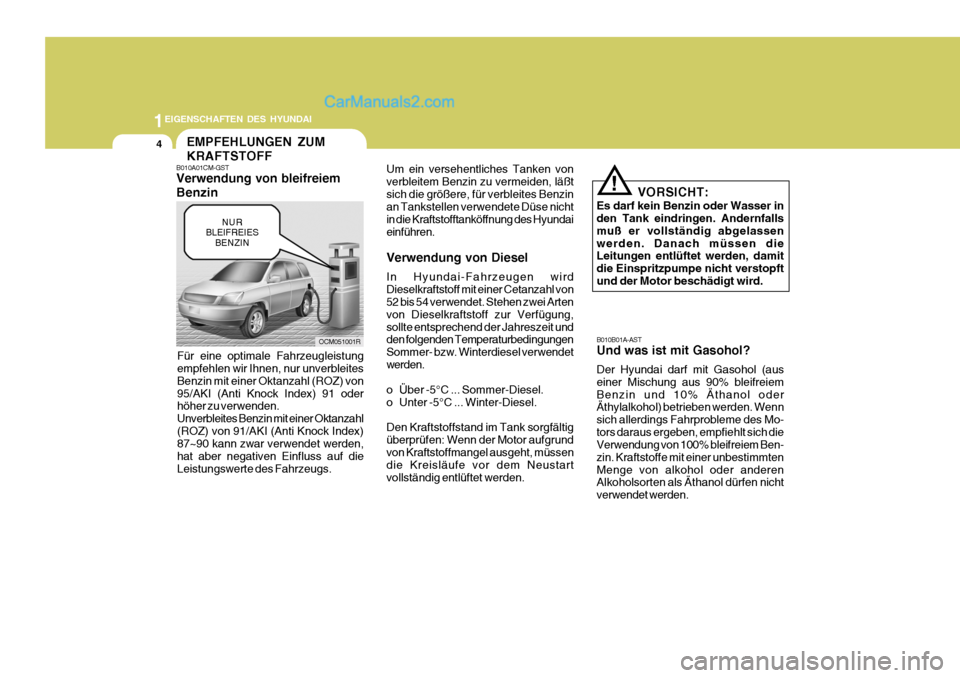

4EMPFEHLUNGEN ZUM KRAFTSTOFF
B010A01CM-GST Verwendung von bleifreiem Benzin
Für eine optimale Fahrzeugleistung empfehlen wir Ihnen, nur unverbleites Benzin mit einer Oktanzahl (ROZ) von95/AKI (Anti Knock Index) 91 oder höher zu verwenden. Unverbleites Benzin mit einer Oktanzahl(ROZ) von 91/AKI (Anti Knock Index) 87~90 kann zwar verwendet werden, hat aber negativen Einfluss auf dieLeistungswerte des Fahrzeugs. Um ein versehentliches Tanken vonverbleitem Benzin zu vermeiden, läßtsich die größere, für verbleites Benzin an Tankstellen verwendete Düse nicht in die Kraftstofftanköffnung des Hyundaieinführen. Verwendung von Diesel In Hyundai-Fahrzeugen wird Dieselkraftstoff mit einer Cetanzahl von 52 bis 54 verwendet. Stehen zwei Arten von Dieselkraftstoff zur Verfügung,sollte entsprechend der Jahreszeit und den folgenden Temperaturbedingungen Sommer- bzw. Winterdiesel verwendetwerden.
o Über -5°C ... Sommer-Diesel.
o Unter -5°C ... Winter-Diesel. Den Kraftstoffstand im Tank sorgfältig überprüfen: Wenn der Motor aufgrund von Kraftstoffmangel ausgeht, müssen die Kreisläufe vor dem Neustartvollständig entlüftet werden.
B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiemBenzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme des Mo-tors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Ben- zin. Kraftstoffe mit einer unbestimmtenMenge von alkohol oder anderen Alkoholsorten als Äthanol dürfen nicht verwendet werden.
!
OCM051001R VORSICHT:
Es darf kein Benzin oder Wasser in den Tank eindringen. Andernfalls muß er vollständig abgelassenwerden. Danach müssen die Leitungen entlüftet werden, damit die Einspritzpumpe nicht verstopftund der Motor beschädigt wird.
NUR
BLEIFREIES BENZIN

1
EIGENSCHAFTEN DES HYUNDAI

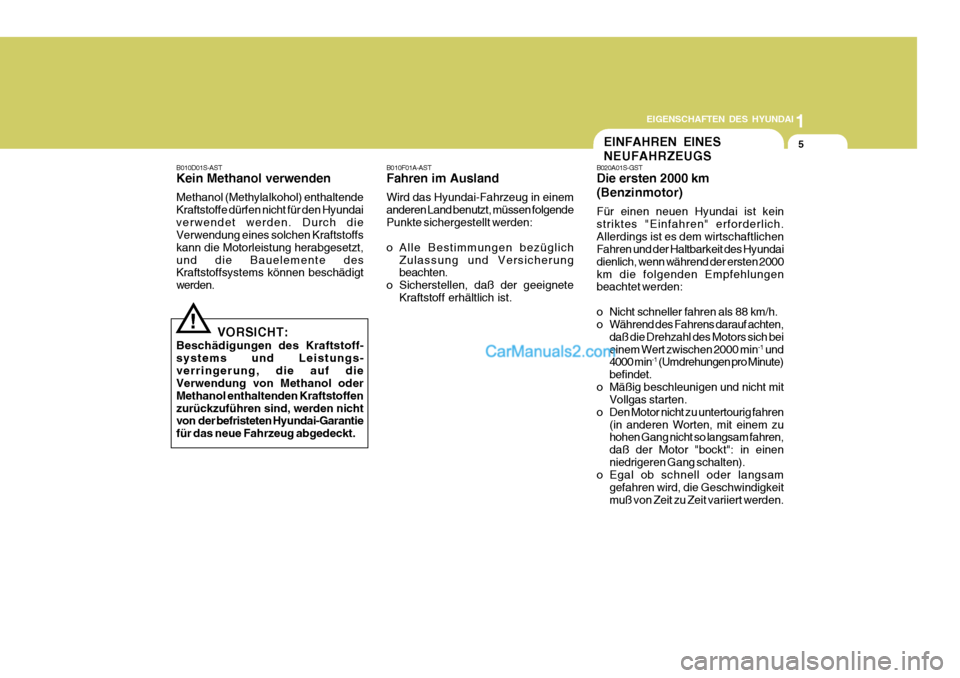

5EINFAHREN EINES NEUFAHRZEUGS
B010F01A-AST Fahren im Ausland Wird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssen folgendePunkte sichergestellt werden:
o Alle Bestimmungen bezüglich
Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist.
B010D01S-AST Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundaiverwendet werden. Durch die Verwendung eines solchen Kraftstoffs kann die Motorleistung herabgesetzt,und die Bauelemente des Kraftstoffsystems können beschädigt werden.
B020A01S-GST Die ersten 2000 km (Benzinmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich.Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 2000km die folgenden Empfehlungen beachtet werden:
o Nicht schneller fahren als 88 km/h.
o Während des Fahrens darauf achten,
daß die Drehzahl des Motors sich bei einem Wert zwischen 2000 min -1
und
4000 min -1
(Umdrehungen pro Minute)
befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren
(in anderen Worten, mit einem zu hohen Gang nicht so langsam fahren, daß der Motor "bockt": in einenniedrigeren Gang schalten).
o Egal ob schnell oder langsam
gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden.
VORSICHT:
Beschädigungen des Kraftstoff-systems und Leistungs-verringerung, die auf die Verwendung von Methanol oder Methanol enthaltenden Kraftstoffenzurückzuführen sind, werden nicht von der befristeten Hyundai-Garantie für das neue Fahrzeug abgedeckt.
!
