2006 Hyundai Santa Fe Betriebsanleitung (in German)

3IM NOTFALL
12
Radmuttern lösen und mit den Fingern abschrauben. Das Rad von den Zapfen herunterschieben und flach hinlegen, so daß es nicht wegrollen kann. ZurMontage das Rad auf die Nabe setzen und auf die Zapfen ausrichten, dann das Rad aufschieben. Wenn diesschwer geht, das Rad leicht kippen und die obere Bohrung im Rad auf den oberen Bolzen ausrichten. Danndas Rad hin- und herrütteln, bis es auch über die anderen Zapfen geschoben werden kann. WARNUNG:
Rad und Radkappen können scharfeKanten haben. Gehen Sie vorsichtig damit um, um mögliche Verletzungen zu vermeiden.Vor dem Aufsetzen des Rads sicher-stellen, daß sich nichts auf derNabe oder auf dem Rad (z.B. schlamm, Teer, Schotter usw.) befindet, das eine feste Verbindungzwischen Rad und Nabe verhindert. Verunreinigungen müssen entfernt werden. Ist kein einwandfreierKontakt zwischen Rad und Nabe gewährleistet, können sich die Radmuttern lockern, und das Radkann abfallen.!
D060H02O-AST
7. Montage von Radkappe und
Radmuttern
Um die Rad wieder zu montieren,
drücken Sie sie gegen das Rad, setzen die Radmuttern auf die Bolzen und ziehen sie handfest an. Die Muttern müssen mit den dünnenEnden nach innen montiert werden. Bewegen Sie den Reifen hin und her, um festzustellen, ob er richtig sitzt,dann ziehen Sie die Muttern nochmals mit dem Radmutternschlüssel von Hand fest.
D060G02Y-AST

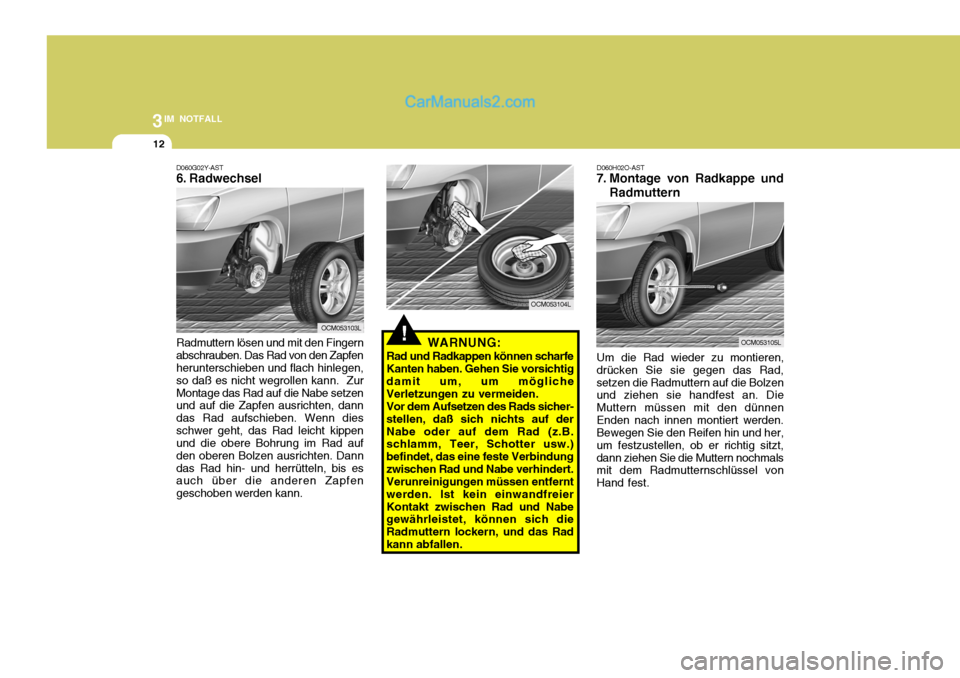

6. Radwechsel
OCM053105L
OCM053103L
OCM053104L

3
IM NOTFALL
13

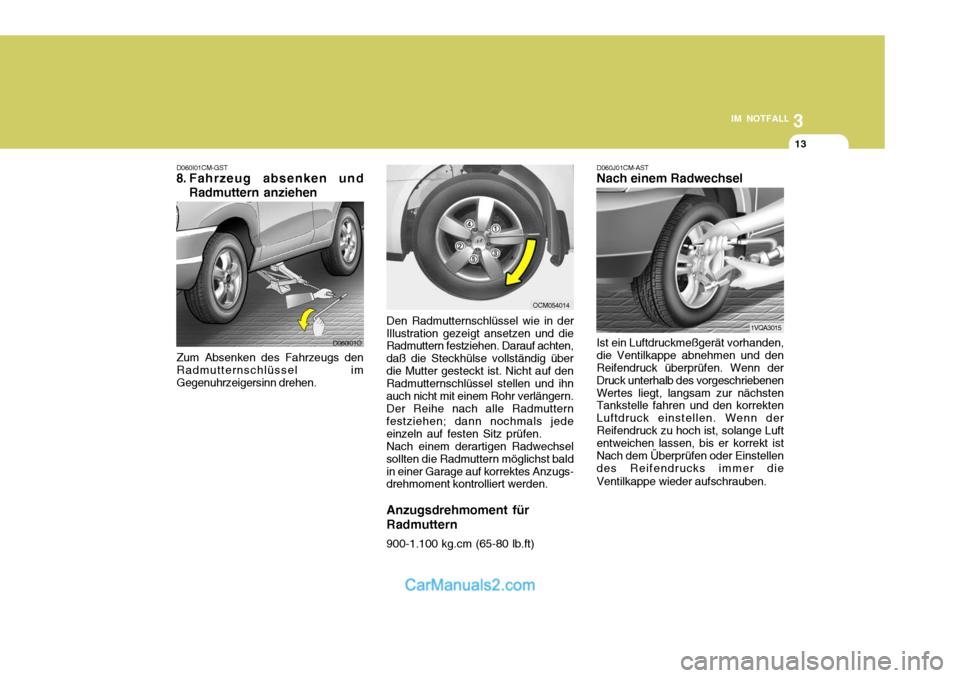

D060I01CM-GST
8. Fahrzeug absenken und
Radmuttern anziehen
Zum Absenken des Fahrzeugs den Radmutternschlüssel imGegenuhrzeigersinn drehen. Den Radmutternschlüssel wie in der
Illustration gezeigt ansetzen und die Radmuttern festziehen. Darauf achten, daß die Steckhülse vollständig überdie Mutter gesteckt ist. Nicht auf den Radmutternschlüssel stellen und ihn auch nicht mit einem Rohr verlängern.
Der Reihe nach alle Radmuttern
festziehen; dann nochmals jedeeinzeln auf festen Sitz prüfen.
Nach einem derartigen Radwechsel
sollten die Radmuttern möglichst baldin einer Garage auf korrektes Anzugs- drehmoment kontrolliert werden.
Anzugsdrehmoment für Radmuttern 900-1.100 kg.cm (65-80 lb.ft)
D060I01O D060J01CM-AST Nach einem Radwechsel
1VQA3015
Ist ein Luftdruckmeßgerät vorhanden, die Ventilkappe abnehmen und den Reifendruck überprüfen. Wenn der Druck unterhalb des vorgeschriebenenWertes liegt, langsam zur nächsten Tankstelle fahren und den korrekten Luftdruck einstellen. Wenn derReifendruck zu hoch ist, solange Luft entweichen lassen, bis er korrekt ist Nach dem Überprüfen oder Einstellendes Reifendrucks immer die Ventilkappe wieder aufschrauben.
OCM054014

3IM NOTFALL

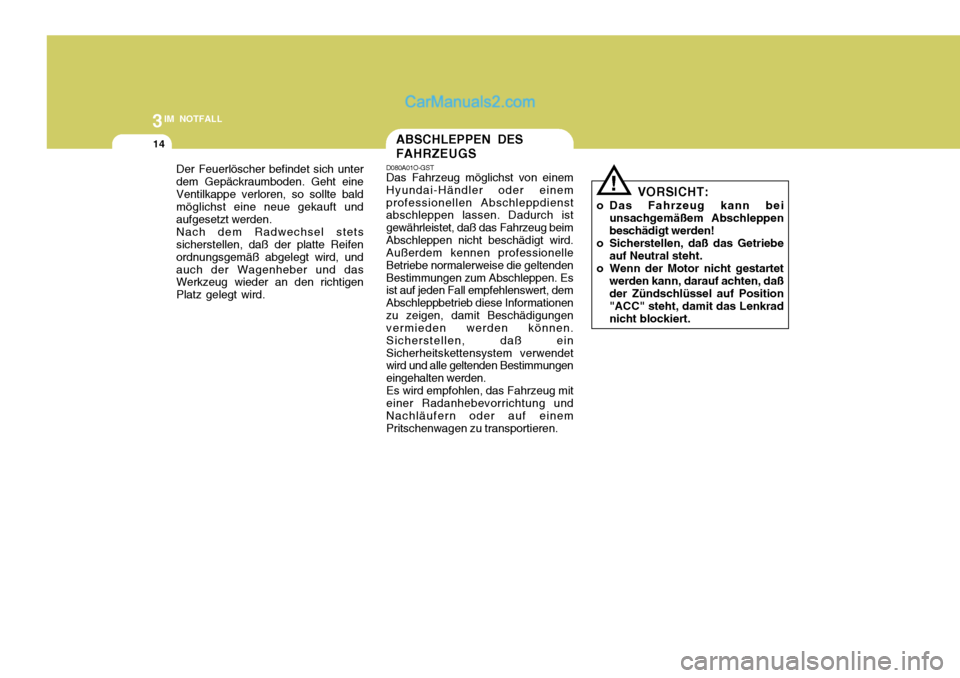

14ABSCHLEPPEN DES FAHRZEUGS
D080A01O-GST Das Fahrzeug möglichst von einem Hyundai-Händler oder einemprofessionellen Abschleppdienst abschleppen lassen. Dadurch ist gewährleistet, daß das Fahrzeug beimAbschleppen nicht beschädigt wird. Außerdem kennen professionelle Betriebe normalerweise die geltendenBestimmungen zum Abschleppen. Es ist auf jeden Fall empfehlenswert, dem Abschleppbetrieb diese Informationenzu zeigen, damit Beschädigungen vermieden werden können. Sicherstellen, daß einSicherheitskettensystem verwendet wird und alle geltenden Bestimmungen eingehalten werden.Es wird empfohlen, das Fahrzeug miteiner Radanhebevorrichtung undNachläufern oder auf einem Pritschenwagen zu transportieren.
! VORSICHT:
o Das Fahrzeug kann bei unsachgemäßem Abschleppen beschädigt werden!
o Sicherstellen, daß das Getriebe auf Neutral steht.
o Wenn der Motor nicht gestartet werden kann, darauf achten, daßder Zündschlüssel auf Position "ACC" steht, damit das Lenkradnicht blockiert.
Der Feuerlöscher befindet sich unter
dem Gepäckraumboden. Geht eineVentilkappe verloren, so sollte bald möglichst eine neue gekauft und aufgesetzt werden. Nach dem Radwechsel stets sicherstellen, daß der platte Reifen ordnungsgemäß abgelegt wird, undauch der Wagenheber und das Werkzeug wieder an den richtigen Platz gelegt wird.

3
IM NOTFALL
15
! 1) Wenn das Fahrzeug mit
angehobenen Vorderrrädern abgeschleppt werden soll, sicherstellen, daß die Feststellbremse gelöst ist.
HINWEIS: Vor dem Abschleppen den Automatikgetriebeölstand kontrollieren. Liegt er unterhalb des"HOT"-Bereichs auf dem Meßstab, muß Öl nachgefüllt werden. Wenn kein Öl nachgefüllt werden kann,müssen Abschlepp-Nachläufer verwendet werden.
2) Wenn eines der Räder oder Aufhängungskomponenten beschädigt sind oder das Fahrzeug mit den Vorderrädern auf dem Boden abgeschleppt wird, müssenNachläufer unter den Vorderrädern plaziert werden. wheels.
o Schaltgetriebe: Werden keine Nachläuferverwendet, den Zündschlüssel auf Position "ACC" stellen und dasGetriebe auf "N (Neutral)" stellen.

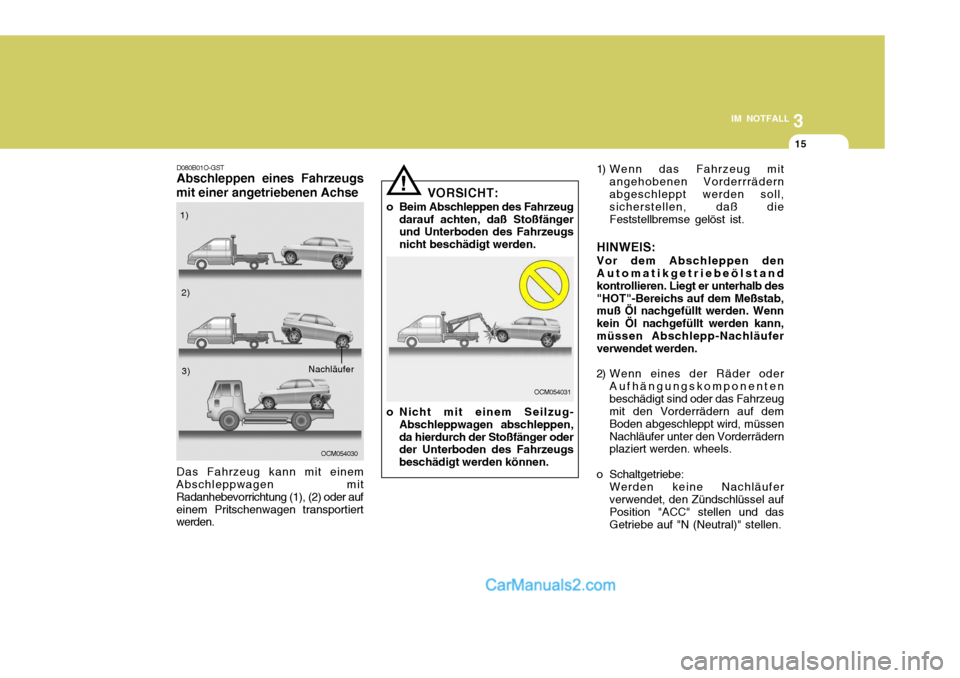

D080B01O-GST Abschleppen eines Fahrzeugs
mit einer angetriebenen Achse
OCM054030
Das Fahrzeug kann mit einem
Abschleppwagen mit Radanhebevorrichtung (1), (2) oder aufeinem Pritschenwagen transportiert werden. 1)
2)
3)
Nachläufer VORSICHT:
o Beim Abschleppen des Fahrzeug darauf achten, daß Stoßfänger und Unterboden des Fahrzeugs nicht beschädigt werden.
OCM054031
o Nicht mit einem Seilzug- Abschleppwagen abschleppen,da hierdurch der Stoßfänger oder der Unterboden des Fahrzeugs beschädigt werden können.

3IM NOTFALL
16
!
o Automatikgetriebe: Unbedingt Nachläufer unter den Vorderrädern plazieren. VORSICHT:
Ein Fahrzeug mit Automatikgetriebedarf niemals von hinten mit den Vorderrädern auf dem Bodenabgeschleppt werden. Dadurch kann das Getriebe schwer beschädigt werden.
3) Es wird empfohlen, daß beim Abschleppen kein Rad mehr den Boden berührt.! VORSICHT:
Wenn ohne Nachläufer mit

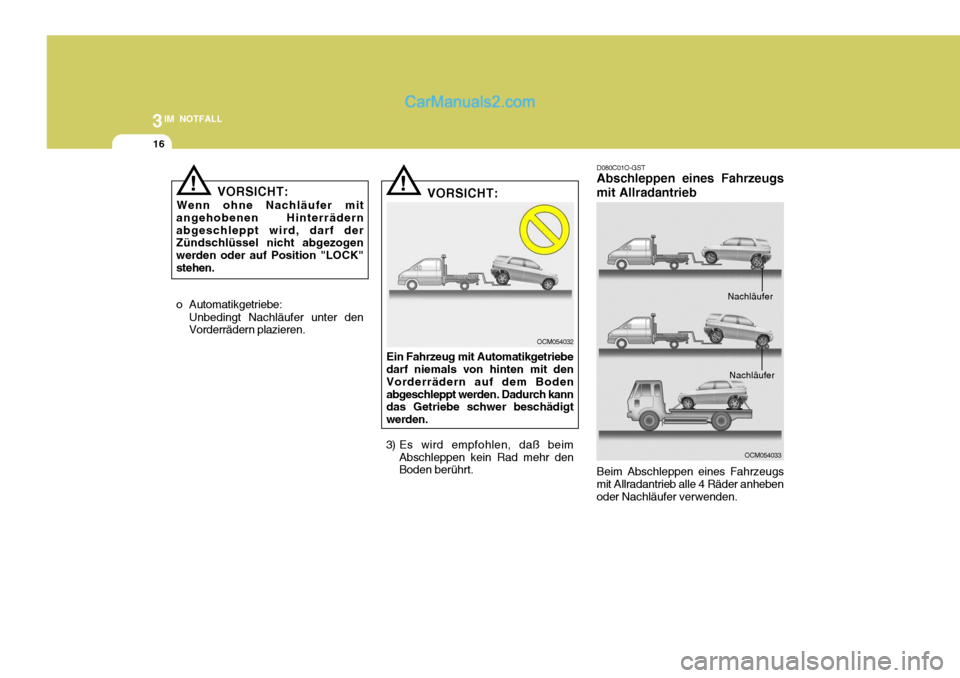

angehobenen Hinterrädern abgeschleppt wird, darf der Zündschlüssel nicht abgezogen werden oder auf Position "LOCK"stehen. D080C01O-GST Abschleppen eines Fahrzeugs mit Allradantrieb
OCM054033
Beim Abschleppen eines Fahrzeugs
mit Allradantrieb alle 4 Räder anheben oder Nachläufer verwenden.
Nachläufer
Nachläufer
OCM054032

3
IM NOTFALL
17
VORSICHT:
o Beim Abschleppen von Allradfahrzeugen darauf achten, daß kein Rad mehr den Boden berührt. Dadurch können das Getriebe oder das Allradsystemschwer beschädigt werden.
o Beim Abschleppen des Fahrzeug darauf achten, daß Stoßfängerund Unterboden des Fahrzeugs nicht beschädigt werden.!
OCM054034
o Nicht mit einem Seilzug- Abschleppwagen abschleppen, da hierdurch der Stoßfänger oder der Unterboden des Fahrzeugs beschädigt werden können.

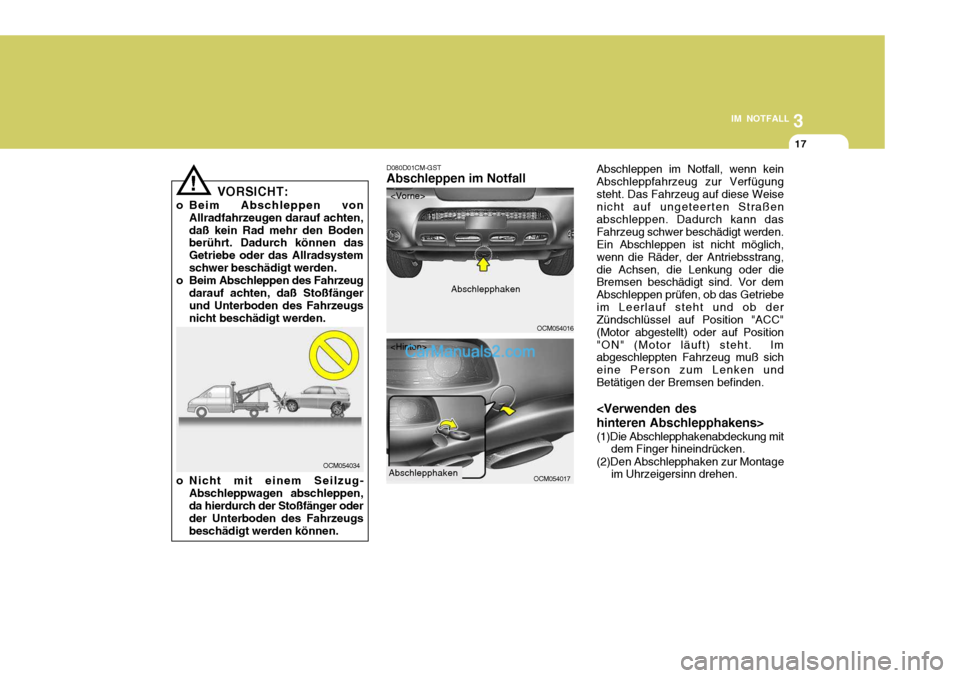

D080D01CM-GST Abschleppen im Notfall
OCM054016
OCM054017 Abschleppen im Notfall, wenn kein Abschleppfahrzeug zur Verfügungsteht. Das Fahrzeug auf diese Weise nicht auf ungeteerten Straßen abschleppen. Dadurch kann dasFahrzeug schwer beschädigt werden.Ein Abschleppen ist nicht möglich,wenn die Räder, der Antriebsstrang,die Achsen, die Lenkung oder die Bremsen beschädigt sind. Vor dem Abschleppen prüfen, ob das Getriebeim Leerlauf steht und ob der Zündschlüssel auf Position "ACC" (Motor abgestellt) oder auf Position"ON" (Motor läuft) steht. Im abgeschleppten Fahrzeug muß sich eine Person zum Lenken undBetätigen der Bremsen befinden. (1)Die Abschlepphakenabdeckung mit
dem Finger hineindrücken.
(2)Den Abschlepphaken zur Montage im Uhrzeigersinn drehen.
Abschlepphaken

Abschlepphaken

3IM NOTFALL
18
!

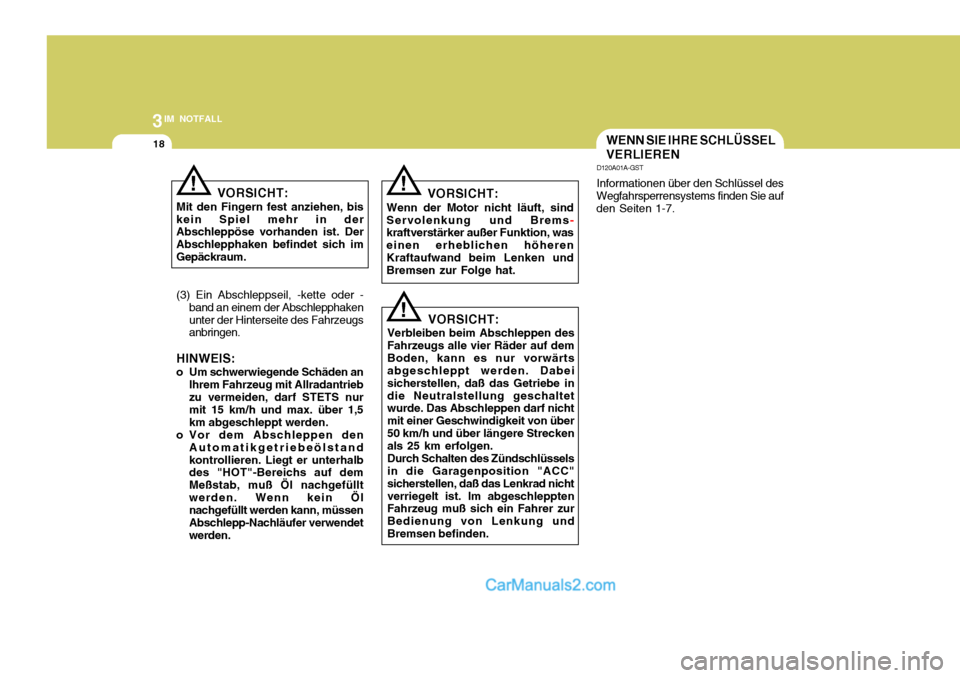

D120A01A-GST Informationen über den Schlüssel des
Wegfahrsperrensystems finden Sie auf den Seiten 1-7.
VORSICHT:
Verbleiben beim Abschleppen desFahrzeugs alle vier Räder auf demBoden, kann es nur vorwärts abgeschleppt werden. Dabei sicherstellen, daß das Getriebe indie Neutralstellung geschaltet wurde. Das Abschleppen darf nicht mit einer Geschwindigkeit von über50 km/h und über längere Strecken als 25 km erfolgen. Durch Schalten des Zündschlüssels in die Garagenposition "ACC" sicherstellen, daß das Lenkrad nichtverriegelt ist. Im abgeschleppten Fahrzeug muß sich ein Fahrer zur Bedienung von Lenkung undBremsen befinden. WENN SIE IHRE SCHLÜSSEL VERLIEREN
!
VORSICHT:
Mit den Fingern fest anziehen, bis kein Spiel mehr in der Abschleppöse vorhanden ist. Der Abschlepphaken befindet sich imGepäckraum.
(3) Ein Abschleppseil, -kette oder - band an einem der Abschlepphakenunter der Hinterseite des Fahrzeugs anbringen.
HINWEIS:
o Um schwerwiegende Schäden an Ihrem Fahrzeug mit Allradantriebzu vermeiden, darf STETS nur mit 15 km/h und max. über 1,5km abgeschleppt werden.
o Vor dem Abschleppen den
Automatikgetriebeölstandkontrollieren. Liegt er unterhalb des "HOT"-Bereichs auf dem Meßstab, muß Öl nachgefülltwerden. Wenn kein Öl nachgefüllt werden kann, müssen Abschlepp-Nachläufer verwendetwerden. VORSICHT:
Wenn der Motor nicht läuft, sindServolenkung und Brems
-
kraftverstärker außer Funktion, was einen erheblichen höherenKraftaufwand beim Lenken und Bremsen zur Folge hat.
!

4

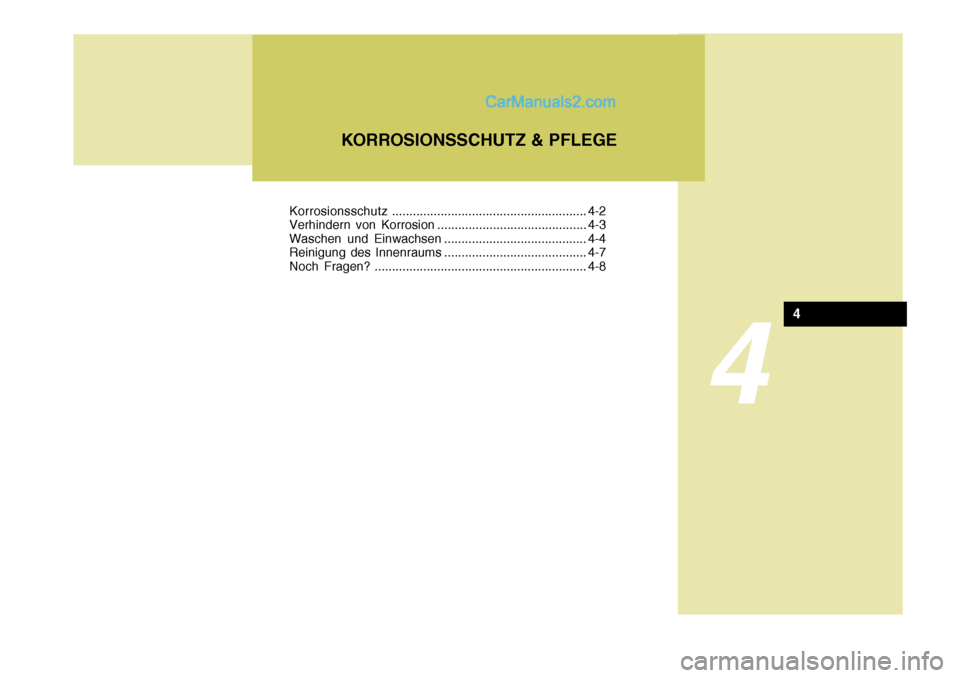

KORROSIONSSCHUTZ & PFLEGE
