2006 Hyundai Santa Fe Betriebsanleitung (in German)

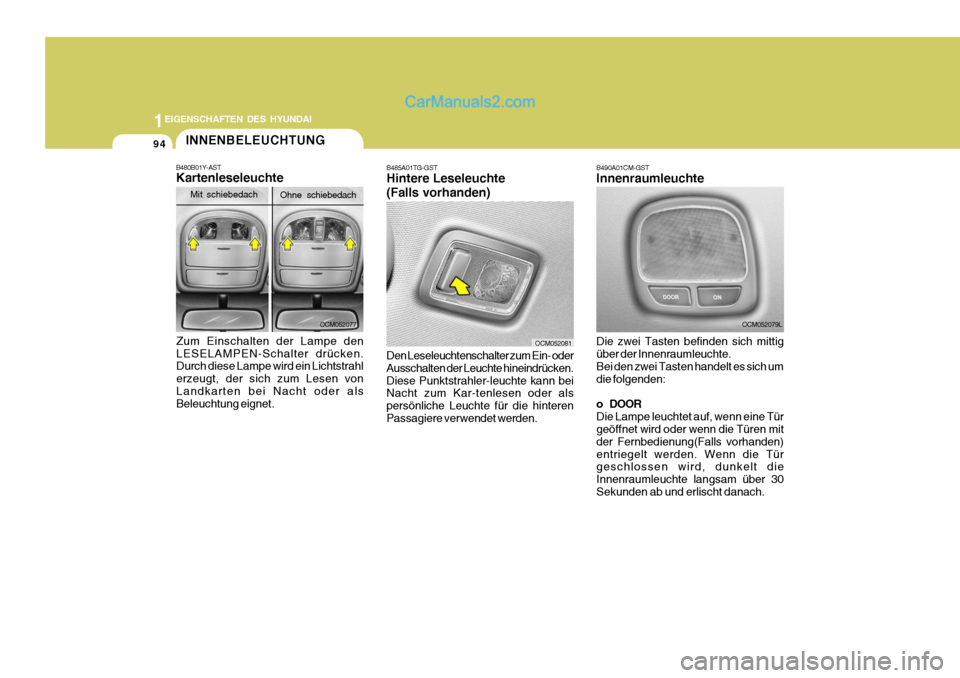

1EIGENSCHAFTEN DES HYUNDAI
94
OCM052081
B485A01TG-GST Hintere Leseleuchte (Falls vorhanden) Den Leseleuchtenschalter zum Ein- oder Ausschalten der Leuchte hineindrücken.Diese Punktstrahler-leuchte kann bei Nacht zum Kar-tenlesen oder als persönliche Leuchte für die hinterenPassagiere verwendet werden. B490A01CM-GST
Innenraumleuchte Die zwei Tasten befinden sich mittig über der Innenraumleuchte. Bei den zwei Tasten handelt es sich umdie folgenden:
o DOOR Die Lampe leuchtet auf, wenn eine Tür geöffnet wird oder wenn die Türen mit der Fernbedienung(Falls vorhanden)entriegelt werden. Wenn die Tür geschlossen wird, dunkelt die Innenraumleuchte langsam über 30Sekunden ab und erlischt danach.
OCM052079L
INNENBELEUCHTUNG
B480B01Y-AST Kartenleseleuchte
Zum Einschalten der Lampe den LESELAMPEN-Schalter drücken. Durch diese Lampe wird ein Lichtstrahl erzeugt, der sich zum Lesen vonLandkarten bei Nacht oder als Beleuchtung eignet.
OCM052077
Mit schiebedach Ohne schiebedach

1

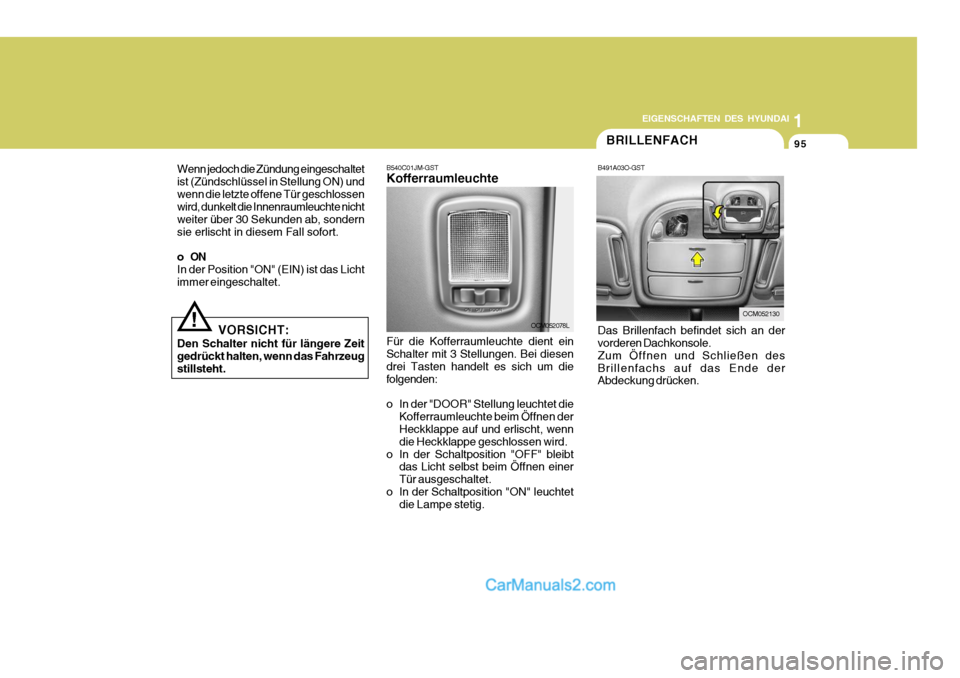

EIGENSCHAFTEN DES HYUNDAI
95
Wenn jedoch die Zündung eingeschaltet ist (Zündschlüssel in Stellung ON) undwenn die letzte offene Tür geschlossen wird, dunkelt die Innenraumleuchte nicht weiter über 30 Sekunden ab, sondernsie erlischt in diesem Fall sofort.
oON In der Position "ON" (EIN) ist das Licht immer eingeschaltet.
VORSICHT:
Den Schalter nicht für längere Zeit gedrückt halten, wenn das Fahrzeugstillsteht.
!
B540C01JM-GST Kofferraumleuchte Für die Kofferraumleuchte dient ein Schalter mit 3 Stellungen. Bei diesen drei Tasten handelt es sich um diefolgenden:
o In der "DOOR" Stellung leuchtet die Kofferraumleuchte beim Öffnen der Heckklappe auf und erlischt, wenn die Heckklappe geschlossen wird.
o In der Schaltposition "OFF" bleibt das Licht selbst beim Öffnen einerTür ausgeschaltet.
o In der Schaltposition "ON" leuchtet die Lampe stetig. OCM052078L
BRILLENFACH
B491A03O-GST
Das Brillenfach befindet sich an der vorderen Dachkonsole. Zum Öffnen und Schließen desBrillenfachs auf das Ende der Abdeckung drücken.
OCM052130

1EIGENSCHAFTEN DES HYUNDAI
96
B500B01O-AST Beleuchtetes Handschuhfach Beim Öffnen des Handschuhfachs schaltet sich das Licht automatischein, wenn der Multifunktionsschalter auf der ersten oder zweiten Position steht.
HANDSCHUHFACH
B500A01Y-AST
!WARNUNG:
Um das Verletzungsrisiko im Falle eines Unfalls oder eines plötzlichenAnhaltens zu verringern, muß die Handschuhfachklappe beim Fahren grundsätzlich geschlossen sein.
o Zum Öffnen des Handschuhfachs den Hebel zur Freigabe desHandschuhfachs ziehen.
o Das Handschuhfach läßt sich mit dem Schlüssel ver- und entriegeln.
OCM052128
!WARNUNG:
o Keine scharfen oder ungeeigneten Gegenstände in der Brillenablage aufbewahren. Bei einem plötzlichen Halt oder bei einem Unfall können solche Gegenständeherausge-schleudert werden und möglicherweise die Fahrzeug- insassen verletzen.
o Das Brillenfach niemals während der Fahrt öffnen. Der Rückspiegeldes Fahrzeugs kann durch einoffenes Brillenfach blockiert werden.

1
EIGENSCHAFTEN DES HYUNDAI
97MITTELKONSOLENFACH
B505A01NF-GST
Das Mittelkonsolenfach kann als Armstütze verwendet werden. Um dasMittelkonsolenfach zu verwenden, den Deckel durch Hochziehen der Taste herausziehen.
OCM052129
!WARNUNG:
Um mögliche Verletzungen im Falle eines Unfalls oder eines plötzlichen Halts zu vermeiden, muß der Deckel des Mittelkonsolenfachs während derFahrt geschlossen sein.
!WARNING:
o Lagern Sie im Fahrzeug keine Feuerzeuge, Gasbehälter oder andere entflammbare/explosive Materialien. Derartige Gegen- stände und Materialien könnenFeuer fangen oder explodieren, wenn das Fahrzeug über länge-re Zeiträume hohen Außentem-peraturen ausgesetzt ist.
o Um mögliche Verletzungen im
Falle eines Unfalls oder eines plötzlichen Halts zu vermeiden, muß der Deckel desMittelkonsolenfachs während der Fahrt geschlossen sein.
OBERE ABLAGE DER MITTELKONSOLE
B505B01CM-GST (Falls vorhanden) Sie dient zur Aufbewahrung kleinerer Gegenstände. Um das Mittelkonsolenfach zu verwenden, dieTaste hochziehen und den Deckel hochklappen. OCM051020L

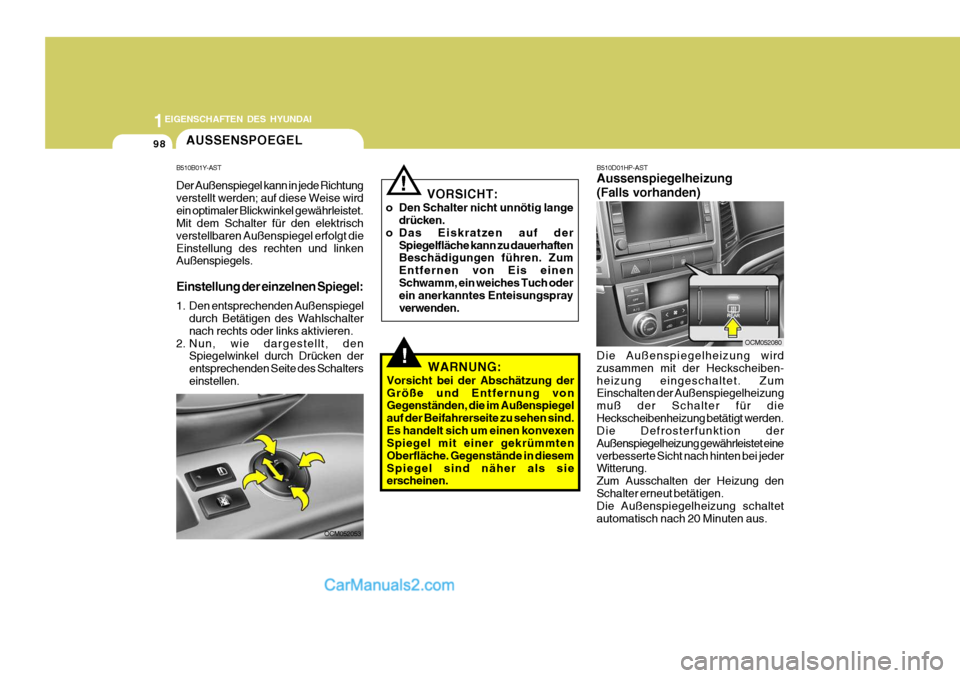

1EIGENSCHAFTEN DES HYUNDAI
98
OCM052053 VORSICHT:
o Den Schalter nicht unnötig lange drücken.
o Das Eiskratzen auf der Spiegelfläche kann zu dauerhaften Beschädigungen führen. Zum Entfernen von Eis einenSchwamm, ein weiches Tuch oder ein anerkanntes Enteisungspray verwenden.
!
!WARNUNG:
Vorsicht bei der Abschätzung der Größe und Entfernung von Gegenständen, die im Außenspiegel auf der Beifahrerseite zu sehen sind.Es handelt sich um einen konvexen Spiegel mit einer gekrümmten Oberfläche. Gegenstände in diesemSpiegel sind näher als sie erscheinen. B510D01HP-AST Aussenspiegelheizung (Falls vorhanden) Die Außenspiegelheizung wird zusammen mit der Heckscheiben-heizung eingeschaltet. Zum Einschalten der Außenspiegelheizung muß der Schalter für dieHeckscheibenheizung betätigt werden. Die Defrosterfunktion der Außenspiegelheizung gewährleistet eineverbesserte Sicht nach hinten bei jeder Witterung. Zum Ausschalten der Heizung denSchalter erneut betätigen. Die Außenspiegelheizung schaltet automatisch nach 20 Minuten aus.
OCM052080
AUSSENSPOEGEL
B510B01Y-AST Der Außenspiegel kann in jede Richtung verstellt werden; auf diese Weise wirdein optimaler Blickwinkel gewährleistet. Mit dem Schalter für den elektrisch verstellbaren Außenspiegel erfolgt dieEinstellung des rechten und linken Außenspiegels. Einstellung der einzelnen Spiegel:
1. Den entsprechenden Außenspiegel durch Betätigen des Wahlschalter nach rechts oder links aktivieren.
2. Nun, wie dargestellt, den Spiegelwinkel durch Drücken derentsprechenden Seite des Schalterseinstellen.

1

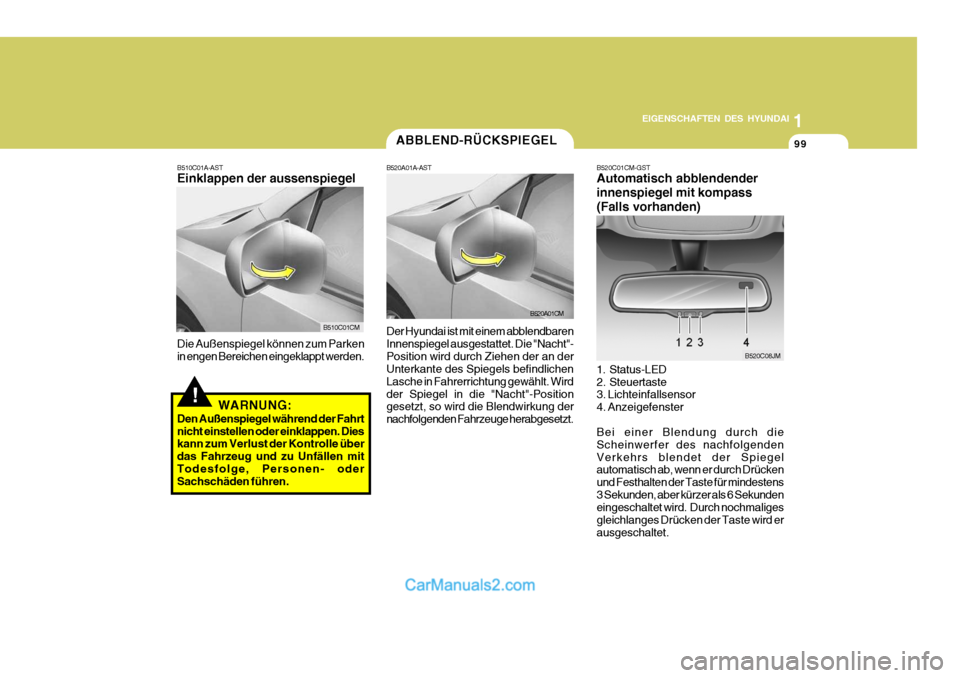

EIGENSCHAFTEN DES HYUNDAI
99
B510C01CM
B510C01A-AST Einklappen der aussenspiegel Die Außenspiegel können zum Parken in engen Bereichen eingeklappt werden.
!WARNUNG:
Den Außenspiegel während der Fahrt nicht einstellen oder einklappen. Dies kann zum Verlust der Kontrolle über das Fahrzeug und zu Unfällen mitTodesfolge, Personen- oder Sachschäden führen.
ABBLEND-RÜCKSPIEGEL
B520A01A-AST Der Hyundai ist mit einem abblendbaren Innenspiegel ausgestattet. Die "Nacht"-Position wird durch Ziehen der an der Unterkante des Spiegels befindlichen Lasche in Fahrerrichtung gewählt. Wirdder Spiegel in die "Nacht"-Position gesetzt, so wird die Blendwirkung der nachfolgenden Fahrzeuge herabgesetzt. B520A01CMB520C01CM-GST Automatisch abblendender innenspiegel mit kompass(Falls vorhanden)
B520C08JM
1. Status-LED
2. Steuertaste 3. Lichteinfallsensor 4. Anzeigefenster Bei einer Blendung durch die Scheinwerfer des nachfolgendenVerkehrs blendet der Spiegel automatisch ab, wenn er durch Drücken und Festhalten der Taste für mindestens3 Sekunden, aber kürzer als 6 Sekunden eingeschaltet wird. Durch nochmaliges gleichlanges Drücken der Taste wird erausgeschaltet.

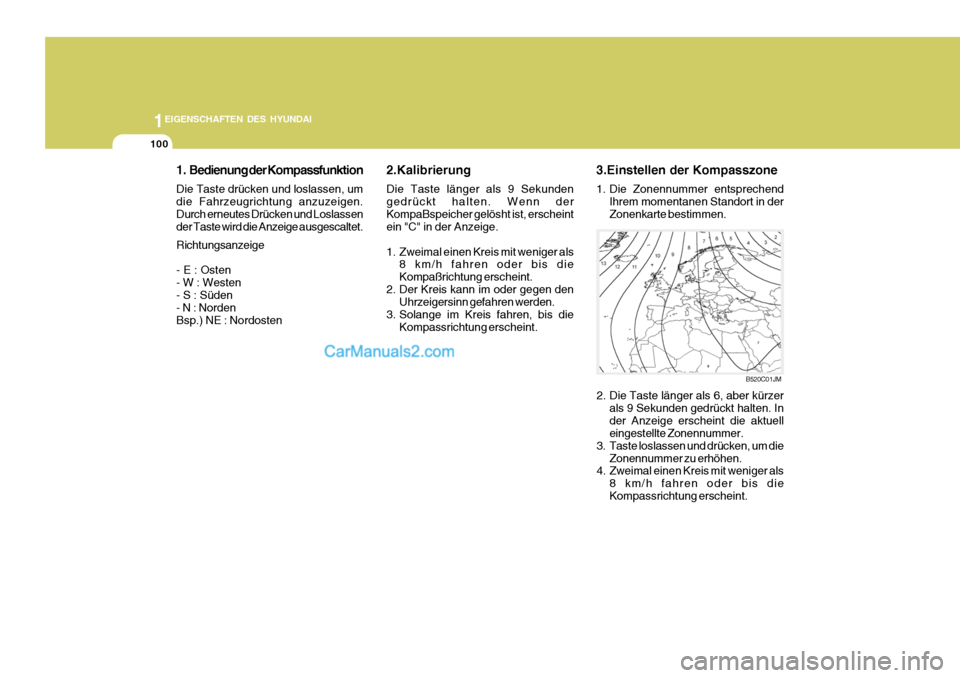

1EIGENSCHAFTEN DES HYUNDAI
100
2. Die Taste länger als 6, aber kürzerals 9 Sekunden gedrückt halten. In der Anzeige erscheint die aktuell eingestellte Zonennummer.
3. Taste loslassen und drücken, um die Zonennummer zu erhöhen.
4. Zweimal einen Kreis mit weniger als
8 km/h fahren oder bis die Kompassrichtung erscheint.
1. Bedienung der Kompassfunktion Die Taste drücken und loslassen, um die Fahrzeugrichtung anzuzeigen.Durch erneutes Drücken und Loslassen der Taste wird die Anzeige ausgescaltet. Richtungsanzeige - E : Osten - W : Westen - S : Süden - N : NordenBsp.) NE : Nordosten
B520C01JM
2.Kalibrierung Die Taste länger als 9 Sekunden gedrückt halten. Wenn derKompaBspeicher gelösht ist, erscheint ein "C" in der Anzeige.
1. Zweimal einen Kreis mit weniger als
8 km/h fahren oder bis die Kompaßrichtung erscheint.
2. Der Kreis kann im oder gegen den Uhrzeigersinn gefahren werden.
3. Solange im Kreis fahren, bis die Kompassrichtung erscheint. 3.Einstellen der Kompasszone
1. Die Zonennummer entsprechend
Ihrem momentanen Standort in der Zonenkarte bestimmen.

1

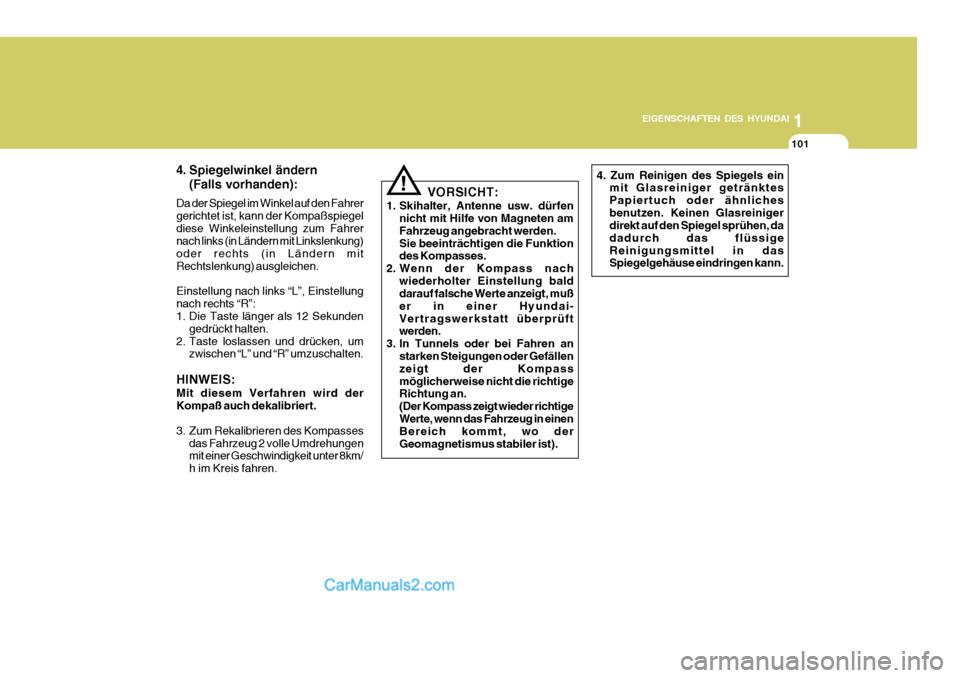

EIGENSCHAFTEN DES HYUNDAI
101
VORSICHT:
1. Skihalter, Antenne usw. dürfen nicht mit Hilfe von Magneten am Fahrzeug angebracht werden.Sie beeinträchtigen die Funktion des Kompasses.
2. Wenn der Kompass nach
wiederholter Einstellung balddarauf falsche Werte anzeigt, muß er in einer Hyundai-Vertragswerkstatt überprüft werden.
3. In Tunnels oder bei Fahren an starken Steigungen oder Gefällen zeigt der Kompassmöglicherweise nicht die richtige Richtung an. (Der Kompass zeigt wieder richtigeWerte, wenn das Fahrzeug in einen Bereich kommt, wo der Geomagnetismus stabiler ist).
! 4. Zum Reinigen des Spiegels ein
mit Glasreiniger getränktes Papiertuch oder ähnlichesbenutzen. Keinen Glasreiniger direkt auf den Spiegel sprühen, da dadurch das flüssigeReinigungsmittel in das Spiegelgehäuse eindringen kann.
4. Spiegelwinkel ändern
(Falls vorhanden):
Da der Spiegel im Winkel auf den Fahrer gerichtet ist, kann der Kompaßspiegeldiese Winkeleinstellung zum Fahrer nach links (in Ländern mit Linkslenkung) oder rechts (in Ländern mitRechtslenkung) ausgleichen. Einstellung nach links “L”, Einstellung nach rechts “R”:
1. Die Taste länger als 12 Sekunden gedrückt halten.
2. Taste loslassen und drücken, um zwischen “L” und “R” umzuschalten.
HINWEIS: Mit diesem Verfahren wird der Kompaß auch dekalibriert.
3. Zum Rekalibrieren des Kompasses das Fahrzeug 2 volle Umdrehungen mit einer Geschwindigkeit unter 8km/ h im Kreis fahren.
