OPERAZIONI DI MANUTENZIONE 5- 11
6ZF070P1-FT
o Semiassi e cuffie Controllare i semiassi, le cuffie e le fascette, verificando l'eventuale presenza di crepe, deterioramento, o danni. Sostituire le partieventualmente danneggiate e, se necessario, aggiungere nuovo grasso.
6ZF070M1-FT
o Scatola guida, tiranteria dello
sterzo e cuffie/giunto sferico braccio inferiore
A veicolo fermo e motore spento,
controllare che lo sterzo non abbia troppo gioco. Verificare che la tiranteria non sia piegata o danneggiata. Controllare le cuffieparapolvere e i giunti sferici, verificando l'eventuale presenza di deterioramento, crepe o danni.Sostituire le parti eventualmente danneggiate.
6ZF070J1-FT
o Pastiglie freno, pinze e rotori Controllare che le pastiglie non presentino segni di usura eccessiva, che i dischi non siano scentrati e consumati, e che le pinze nonpresentino tracce di perdite di fluido. 6ZF070K1-FT
o Tubo di scarico e silenziatore Eseguire un controllo visivo dei tubi di scarico, del silenziatore e dei supporti, verificando l'eventuale presenza di crepe, deterioramento, o danni.Accendere il motore ed ascoltare attentamente se si percepiscono rumori provocati da perdite di gas discarico. Serrare gli attacchi o sostituire eventualmente dei componenti, secondo necessità.
6ZF070L1-FT
o Viti di fissaggio delle
sospensioni
Controllare che gli attacchi delle
sospensioni non siano allentati odanneggiati. Serrare eventualmente alla coppia specificata. 6ZF070N1-FT
o Pompa, cinghia e tubi del
servosterzo
Controllare che la pompa e i tubi del
servosterzo non presentino perdite o tracce di danni. Le parti eventualmentedanneggiate, o che presentano perdite, debbono essere sostituite immediatamente. Verificare che lacinghia del servosterzo non presenti segni di tagli, crepe, usura eccessiva. Inoltre, essa non deve presentaretracce di olio e deve avere la giusta tensione. Sostituire o registrare se necessario. 6ZF070Q1-FT
o Refrigerante del sistema di
condizionamento dell'aria
Controllare che il circuito e i raccordi del sistema di condizionamento non presentino tracce di perdite o danni.Se necessario, verificare le prestazioni del sistema di condizionamento dell'aria in base a quanto specificatosul manuale d'officina.
TB itary-5.p65 6/26/2008, 4:12 PM
11

6. MANUTENZIONE "FAI-DA-TE"
Vano motore ................................................................................... 6-2
Controlli generali da effettuarsi ogni giorno ..................................... 6-5
Controllo livello olio motore .............................................................. 6-6 Cambio del filtro dell'aria ................................................................ 6-11
Controllo dell'olio del cambio manuale........................................... 6-15
Controllo dell'olio del cambio automatico ....................................... 6-15
Controllo dei freni ........................................................................... 6-17
Aria condizi onata........................................................................... 6-18
Controllo cinghie trasmissione ....................................................... 6-21
Controllo dei fusibili princi pali ......................................................... 6-22
Livello del fluido del servosterzo ................................................... 6-26
Sostituzione delle lampadine ......................................................... 6-29
Descrizione del pannello fusibili .................................................... 6-35
6
TB itary-6.p65 6/26/2008, 4:13 PM
1

6- 2 MANUTENZIONE "FAI-DA-TE"
G010A02TB-GTT

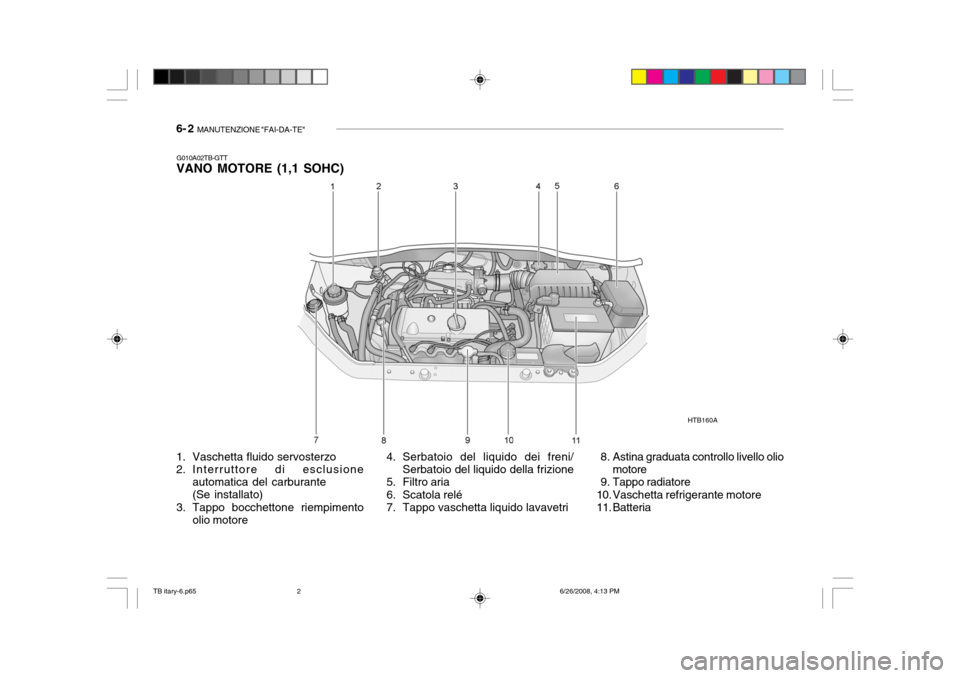

VANO MOTORE (1,1 SOHC)
4. Serbatoio del liquido dei freni/Serbatoio del liquido della frizione
5. Filtro aria
6. Scatola relé
7. Tappo vaschetta liquido lavavetri
1. Vaschetta fluido servosterzo
2. Interruttore di esclusione
automatica del carburante(Se installato)
3. Tappo bocchettone riempimento olio motore HTB160A
8. Astina graduata controllo livello olio motore
9. Tappo radiatore
10. Vaschetta refrigerante motore
11. Batteria
TB itary-6.p65 6/26/2008, 4:13 PM
2

MANUTENZIONE "FAI-DA-TE" 6- 3
G010B02TB-GTT

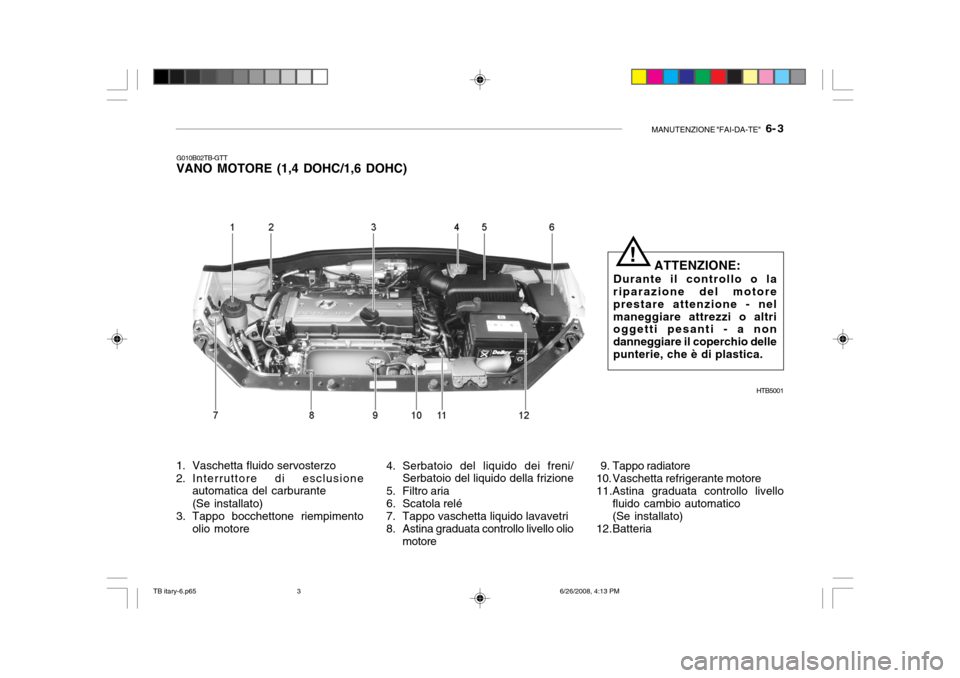

VANO MOTORE (1,4 DOHC/1,6 DOHC)
4. Serbatoio del liquido dei freni/Serbatoio del liquido della frizione
5. Filtro aria
6. Scatola relé
7. Tappo vaschetta liquido lavavetri
8. Astina graduata controllo livello olio motore
1. Vaschetta fluido servosterzo
2. Interruttore di esclusione
automatica del carburante(Se installato)
3. Tappo bocchettone riempimento
olio motore 9. Tappo radiatore
10. Vaschetta refrigerante motore 11.Astina graduata controllo livello
fluido cambio automatico(Se installato)
12.Batteria
HTB5001
ATTENZIONE:
Durante il controllo o la
riparazione del motore prestare attenzione - nelmaneggiare attrezzi o altri oggetti pesanti - a non danneggiare il coperchio dellepunterie, che è di plastica.
!
TB itary-6.p65 6/26/2008, 4:13 PM
3

6- 4 MANUTENZIONE "FAI-DA-TE"
5. Serbatoio del liquido dei freni/
Serbatoio del liquido della frizione
6. Filtro aria
7. Scatola relé
8. Tappo vaschetta liquido lavavetri
1. Vaschetta fluido servosterzo
2. Vaschetta refrigerante motore
3. Tappo bocchettone riempimento
olio motore
4. Filtro carburante 9. Astina graduata controllo livello olio
motore
10. Tappo radiatore
11. Batteria
G010D02TB-GTT

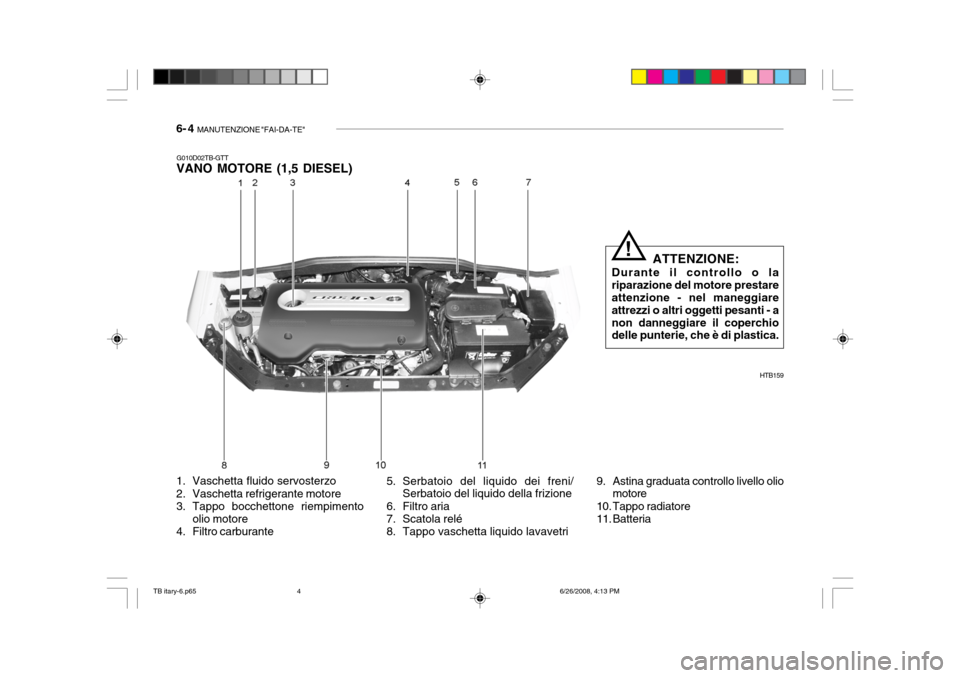

VANO MOTORE (1,5 DIESEL)
HTB159
ATTENZIONE:
Durante il controllo o la riparazione del motore prestare attenzione - nel maneggiare attrezzi o altri oggetti pesanti - anon danneggiare il coperchio delle punterie, che è di plastica.!
TB itary-6.p65 6/26/2008, 4:13 PM
4

MANUTENZIONE "FAI-DA-TE" 6- 5
SG020A1-FT
CONTROLLI GENERALI DA EFFETTUARSI OGNI GIORNO Vano motore
controllare regolarmente le seguenti voci:
o Livello e condizione dell'olio motore
o Livello e condizione del fluido del cambio
o Livello del liquido freni nella vaschetta
o Livello del refrigerante del motore
o Livello del liquido del lava vetri
o Condizione della cinghia di comando degli accessori
o Condizione del tubo del refrigerante
o Condizione del filtro dell'aria
o Condizione del sistema di scarico
o Perdite di fluido (sopra o sotto i componenti)
o Livello e condizione del fluido del servosterzo SG020B1-FT
Esterno del veicolo
Controllare mensilmente le seguenti
voci:
o Aspetto e condizioni complessive
o Condizioni delle gomme e serraggio dei bulloni ruota
o Condizioni del sistema di scarico
o Condizioni e funzionamento delle luci
o Condizioni del cristallo del
parabrezza
o Condizioni delle spazzole del
tergicristallo
o Condizioni e corrosione della verniciatura
o Perdite di fluido
o Condizioni della chiusura delle porte e del cofano
o Pressione e condizioni dei
pneumatici (inclusa la gomma discorta) SG020C1-FT Interno del veicolo Controllare le voci che seguono ogni volta che ci si appresta a guidare ilveicolo:
o Funzionamento delle luci
o Funzionamento del tergicristallo
o Funzionamento dell'avvisatore
acustico
o Funzionamento dello sbrinatore, del riscaldamento (e del sistema aria condizionata, se previsto)
o Funzionamento e condizioni dello sterzo
o Condizioni e funzionamento degli specchietti
o Funzionamento della spia degli indicatori di direzione
o Funzionamento del pedale dell'acceleratore
o Funzionamento dei freni, incluso il
freno di stazionamento
o Funzionamento del cambio
manuale, incluso il funzionamentodella frizione
o Funzionamento del cambio
automatico, incluso ilfunzionamento del meccanismo "Park"
TB itary-6.p65 6/26/2008, 4:13 PM
5

6- 6 MANUTENZIONE "FAI-DA-TE"
!
o Condizioni e funzionamento del
comando del sedile
o Condizioni e funzionamento delle cinture di sicurezza
o Funzionamento della visiera parasole
Se si dovesse rilevare che qualcosa non funziona correttamente, o sembra non funzionare correttamente,effettuare un'ispezione accurata e, se necessario, rivolgersi al concessionario Hyundai per ricevereassistenza. G020D01TG-GTT PRECAUZIONI PER LA MANUTENZIONE Una manutenzione inadeguata o incompleta può dare luogo a variproblemi. In questo capitolo si forniscono le istruzioni per eseguire soltanto gli interventi di manutenzionefacili da effettuare. Vi sono poi numerosi interventi che dovranno essere eseguiti da un concessionario Hyundaiautorizzato. NOTA: Una manutenzione inadeguata
effettuata dal proprietario del veicolo durante il periodo della garanziapuò rendere nulla la garanzia stessa.

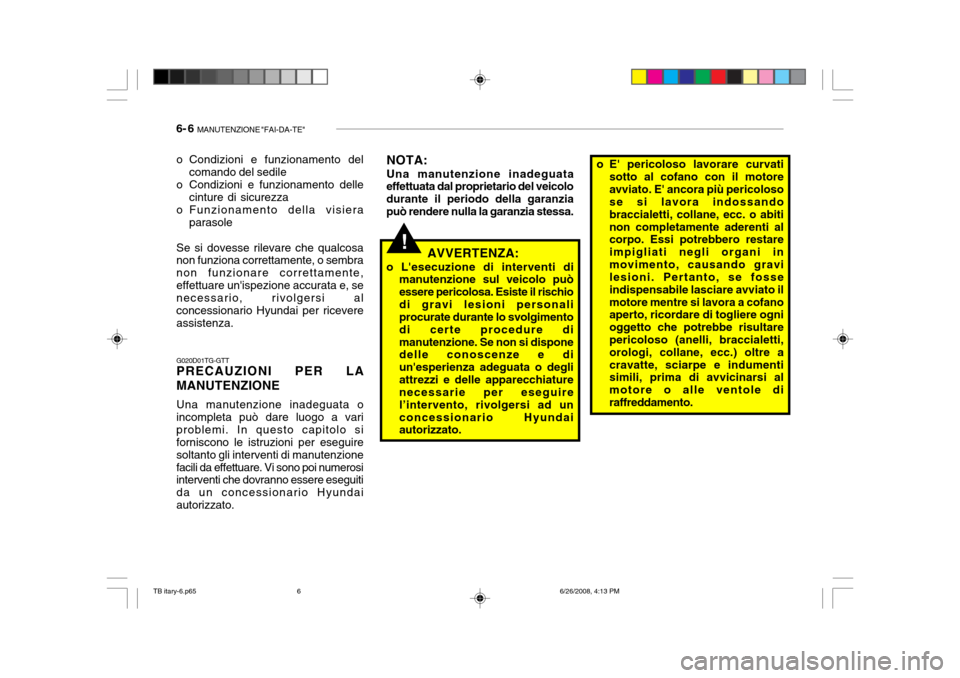

AVVERTENZA:
o L'esecuzione di interventi di manutenzione sul veicolo puòessere pericolosa. Esiste il rischiodi gravi lesioni personali procurate durante lo svolgimento di certe procedure dimanutenzione. Se non si dispone delle conoscenze e di un'esperienza adeguata o degliattrezzi e delle apparecchiature necessarie per eseguire l’intervento, rivolgersi ad unconcessionario Hyundai autorizzato. o E' pericoloso lavorare curvati
sotto al cofano con il motore avviato. E' ancora più pericoloso se si lavora indossando braccialetti, collane, ecc. o abitinon completamente aderenti al corpo. Essi potrebbero restare impigliati negli organi inmovimento, causando gravi lesioni. Pertanto, se fosse indispensabile lasciare avviato ilmotore mentre si lavora a cofano aperto, ricordare di togliere ogni oggetto che potrebbe risultare pericoloso (anelli, braccialetti, orologi, collane, ecc.) oltre acravatte, sciarpe e indumenti simili, prima di avvicinarsi al motore o alle ventole diraffreddamento.
TB itary-6.p65 6/26/2008, 4:13 PM
6

MANUTENZIONE "FAI-DA-TE" 6- 7

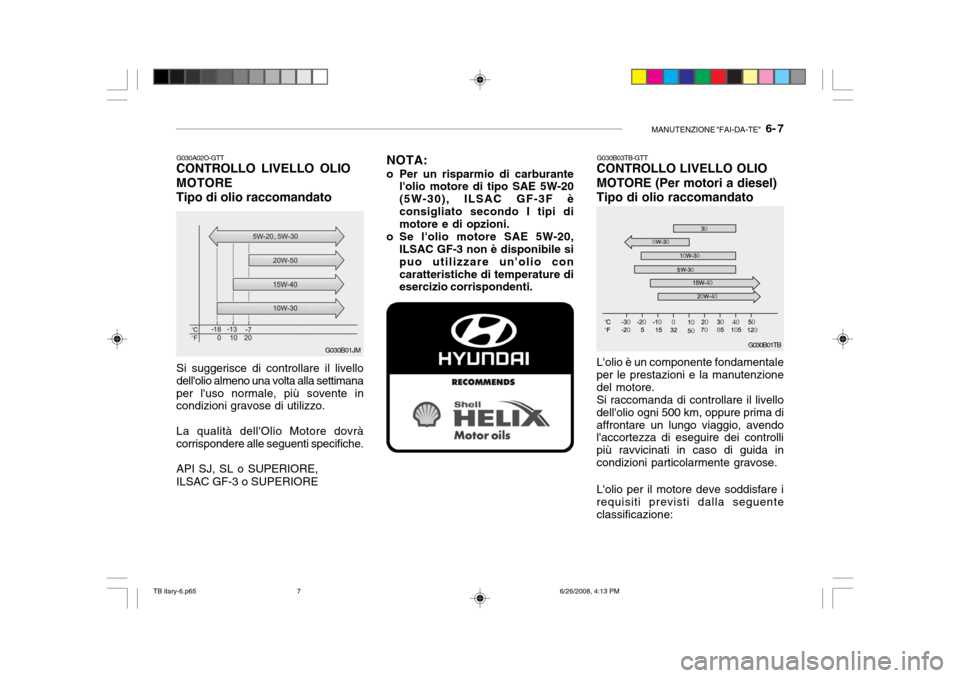

L'olio è un componente fondamentale per le prestazioni e la manutenzione del motore.Si raccomanda di controllare il livellodell'olio ogni 500 km, oppure prima diaffrontare un lungo viaggio, avendo l'accortezza di eseguire dei controlli più ravvicinati in caso di guida incondizioni particolarmente gravose. L'olio per il motore deve soddisfare i requisiti previsti dalla seguenteclassificazione:
G030B01TB
G030B03TB-GTT
CONTROLLO LIVELLO OLIO MOTORE (Per motori a diesel) Tipo di olio raccomandato
G030A02O-GTT
CONTROLLO LIVELLO OLIO MOTORE Tipo di olio raccomandato
Si suggerisce di controllare il livello dell'olio almeno una volta alla settimanaper l'uso normale, più sovente in condizioni gravose di utilizzo. La qualità dell'Olio Motore dovrà corrispondere alle seguenti specifiche. API SJ, SL o SUPERIORE, ILSAC GF-3 o SUPERIORE G030B01JMNOTA:
o Per un risparmio di carburante l'olio motore di tipo SAE 5W-20 (5W-30), ILSAC GF-3F èconsigliato secondo I tipi di motore e di opzioni.
o Se l'olio motore SAE 5W-20, ILSAC GF-3 non è disponibile si puo utilizzare un'olio concaratteristiche di temperature di esercizio corrispondenti.
TB itary-6.p65 6/26/2008, 4:13 PM
