2006 Hyundai Getz Manuale del proprietario (in Italian)

6- 32 MANUTENZIONE "FAI-DA-TE"
G270E01A-GTT

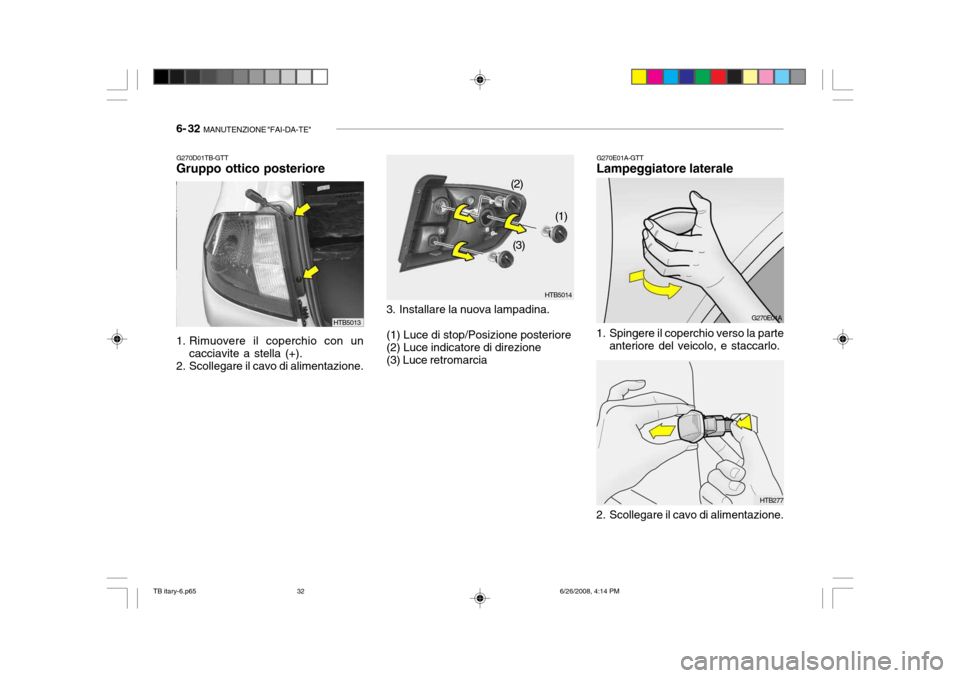

Lampeggiatore laterale
1. Spingere il coperchio verso la parte
anteriore del veicolo, e staccarlo.
HTB277
G270E01A
2. Scollegare il cavo di alimentazione.
HTB5014
(2)
(1)
(3)
1. Rimuovere il coperchio con un cacciavite a stella (+).
2. Scollegare il cavo di alimentazione. 3. Installare la nuova lampadina.
(1) Luce di stop/Posizione posteriore (2) Luce indicatore di direzione (3) Luce retromarciaG270D01TB-GTT
Gruppo ottico posteriore
HTB5013
TB itary-6.p65 6/26/2008, 4:14 PM
32

MANUTENZIONE "FAI-DA-TE" 6- 33
G270F01TB-GTT

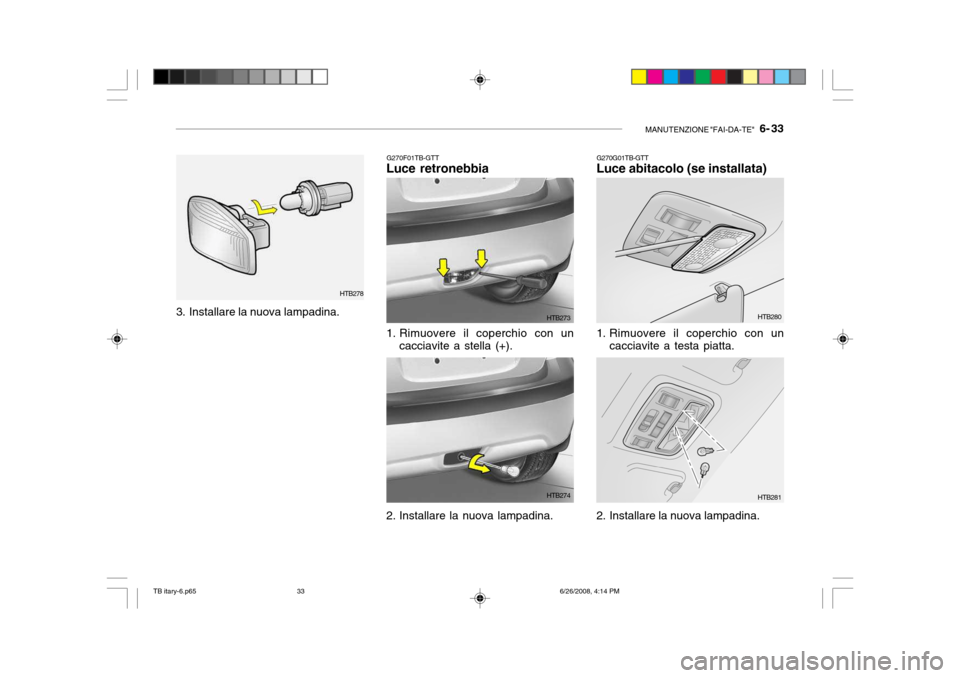

Luce retronebbia
3. Installare la nuova lampadina. HTB278
1. Rimuovere il coperchio con uncacciavite a stella (+).
2. Installare la nuova lampadina. HTB273 HTB274G270G01TB-GTT Luce abitacolo (se installata)
HTB280 HTB281
1. Rimuovere il coperchio con un
cacciavite a testa piatta.
2. Installare la nuova lampadina.
TB itary-6.p65 6/26/2008, 4:14 PM
33

6- 34 MANUTENZIONE "FAI-DA-TE"
Luce lettura Luce abitacolo Tipo de tomada
P43t
W2,1 x 9,5d
W2,1 x P9,5D S8,5 / 8,5BA15s
PGJ13
W2,1 x P9,5D
G280A03TB-GTT

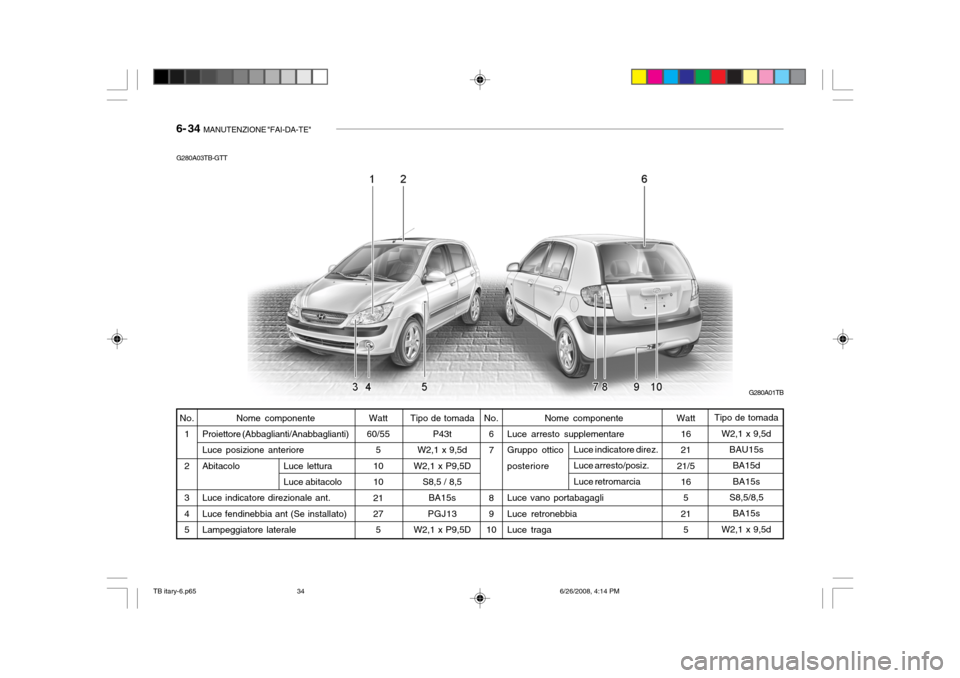

Nome componente
Proiettore (Abbaglianti/Anabbaglianti) Luce posizione anterioreAbitacolo Luce indicatore direzionale ant. Luce fendinebbia ant (Se installato) Lampeggiatore laterale Watt
60/55 5
10 102127 5
No.
1 23 45 Watt
16 21
21/5 165
21 5
No. 6 7 8 9
10 Nome componente
Luce arresto supplementareGruppo ottico posteriore Luce vano portabagagli Luce retronebbiaLuce traga
Luce indicatore direz. Luce arresto/posiz. Luce retromarcia
G280A01TB
Tipo de tomada
W2,1 x 9,5d BAU15s
BA15d BA15s
S8,5/8,5
BA15s
W2,1 x 9,5d
TB itary-6.p65 6/26/2008, 4:14 PM
34

MANUTENZIONE "FAI-DA-TE" 6- 35
G200C02TB-GTT

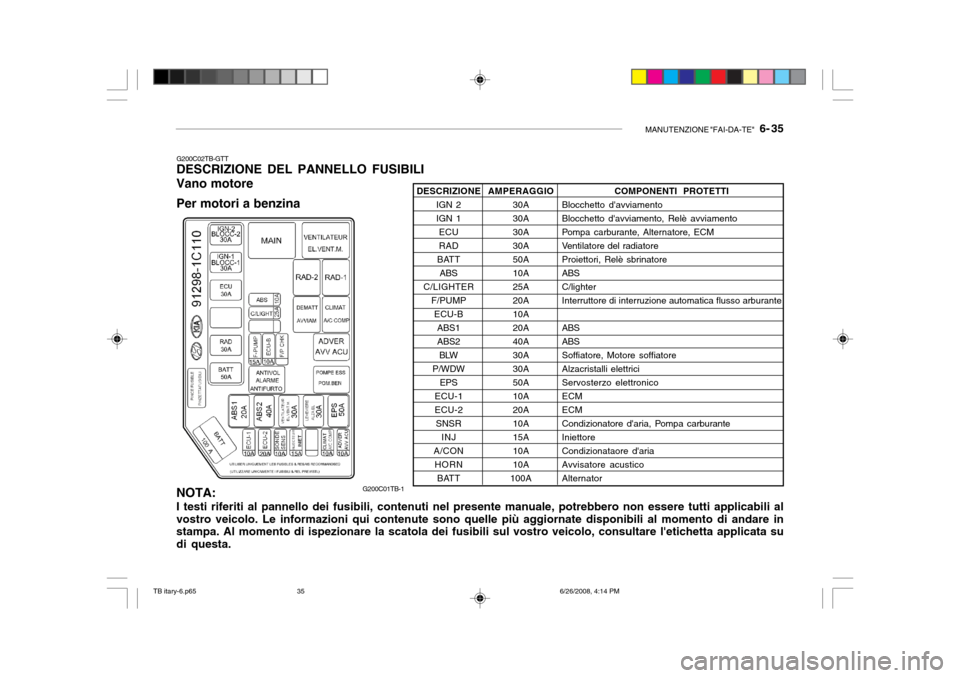

DESCRIZIONE DEL PANNELLO FUSIBILI Vano motore Per motori a benzina NOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente manuale, potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle più aggiornate disponibili al momento di andare in stampa. Al momento di ispezionare la scatola dei fusibili sul vostro veicolo, consultare l'etichetta applicata su di questa. G200C01TB-1
COMPONENTI PROTETTI
Blocchetto d'avviamento Blocchetto d'avviamento, Relè avviamento
Pompa carburante, Alternatore, ECM
Ventilatore del radiatoreProiettori, Relè sbrinatoreABSC/lighterInterruttore di interruzione automatica flusso arburante ABS ABSSoffiatore, Motore soffiatoreAlzacristalli elettriciServosterzo elettronicoECMECM
Condizionatore d'aria, Pompa carburanteIniettoreCondizionataore d'ariaAvvisatore acusticoAlternator
AMPERAGGIO
30A30A30A30A50A10A25A20A10A20A40A30A30A50A10A20A10A15A10A10A
100A
DESCRIZIONE
IGN 2IGN 1ECURAD
BATT ABS
C/LIGHTER F/PUMPECU-B ABS1ABS2BLW
P/WDW EPS
ECU-1ECU-2 SNSR INJ
A/CON HORN BATT
TB itary-6.p65 6/26/2008, 4:14 PM
35

6- 36 MANUTENZIONE "FAI-DA-TE"
G250C01TB-GTT DESCRIZIONE DEL PANNELLO FUSIBILI Vano motore Per motori a diesel NOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente manuale, potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle più aggiornate disponibili al momento di andare in stampa. Al momento di ispezionare la scatola dei fusibili sul vostro veicolo, consultare l'etichetta applicata su di questa. G200C01TB-3
COMPONENTI PROTETTI
Blocchetto d'avviamento Blocchetto d'avviamento, Relè avviamento
Pompa carburante, Alternatore, ECMFFHS
Ventilatore del radiatoreProiettori, Relè sbrinatoreABSC/lighterInterruttore di interruzione automatica flusso arburante ABS ABSSoffiatore, Motore soffiatoreAlzacristalli elettriciServosterzo elettronicoECMECM
Condizionatore d'aria, Pompa carburanteIniettoreCondizionataore d'ariaAvvisatore acusticoAlternator
AMPERAGGIO
30A30A30A30A30A50A10A25A20A10A20A40A30A30A50A10A20A10A15A10A10A
100A
DESCRIZIONE
IGN 2IGN 1ECU
FFHS RAD
BATT ABS
C/LIGHTER F/PUMPECU-BABS1ABS2BLW
P/WDW EPS
ECU-1ECU-2 SNSR INJ
A/CON HORN BATT
TB itary-6.p65 6/26/2008, 4:14 PM
36

MANUTENZIONE "FAI-DA-TE" 6- 37
G200D02TB-GTT
Pannello interno
G200D01TB COMPONENTI PROTETTI
Luce abitacolo, autoradio, quadro strumenti Spia luci abbaglianti, proiettore (sx) Luce fendinebbia Proiettore (dx) Sbrinatore lunotto posteriore Soffiatore, tettuccio apribile Luce retronebbia, centralina etacm, alzacristalli elettrici, dispositivo di livellamento dei proiettori Luce retronebbia Motore tergicristallo Luci d'emergenza, centralina etacm Luci di stop, alzacristalli elettrici Ecm Sbrinatore lunotto posteriore Riscaldatore sedile Luci per marcia diurna Relè avviamento, sistema dell'antifurto Motore del tergilunotto Sistema di bloccaggio porte, tettuccio apribile Airbag Centralina contr. Apparato propulsore (pcm), controllo abs Accendisigari Quadro strumenti Luce di stop/posizione post. (Dx) Luce indicatore di direzione, luce retromarcia Autoradio, specchietti esterni controllati elettronicamente Airbag, spia Luce di stop/posizione post. (Sx) Condizionatore d'ariaAMPERAGGIO
15A 15A 10A 15A 30A 10A 10A 10A 20A 15A 15A 15A 10A 20A 10A 10A 15A 20A 10A 10A 15A 10A 10A 10A 15A 10A 10A 10A
DESCRIZIONE
POWER CONN & R/LP H/LP LH
F/FOG
H/LP RH
PR/HTD
BLOWER
IGNITION R/FOG
FRT WPR
HAZARD STOP
ECU2
HTD MIR
S/HTDDRL
START
RR/WPR
D/LOCK A/BAG
ECU1
C/LIGHT
CLUSTER TAIL RH
T/SIG
AUDIO
A/BAG IND TAIL LH
A/C SW
TB itary-6.p65 6/26/2008, 4:14 PM
37

7. SISTEMA DI CONTROLLOEMISSIONE GAS DI SCARICO
Sistema controllo emissioni ........................................................... 7-2
Convertitore catalitico ..................................................................... 7-3
Sistema EGR .................................................................................. 7-4
7
TB itary-7.p65 6/26/2008, 4:15 PM
1

7- 2 SISTEMA DI CONTROLLO EMISSIONE GAS DI SCARICO
SH010B1-FT
1. SISTEMA CONTROLLO
EMISSIONI VAPORI BLOCCO MOTORE (Se installato)
Il sistema di ventilazione del blocco
motore è adottato per evitare la fuoriuscita di vapori dal blocco motore.Questo sistema assicura che la ventilazione del blocco motore avvenga attraverso il filtro dell'aria.
H010C01E-GTT
2. SISTEMA DI CONTROLLO
DELLE EMISSIONI DEI VAPORI (Se installato)
Il sistema di controllo delle emissioni
dei vapori è progettato per impedire la dispersione nell'atmosfera dei vapori di carburante Canister
Quando il motore non è in funzione, i
vapori di benzina generati all'interno del serbatoio del carburante vengono assorbiti e raccolti nel canister.Quando il motore è in moto, i vapori di benzina assorbiti nel canister ZH010D2-FT
3. SISTEMA DI CONTROLLO
DELLE EMISSIONI DI SCARICO
Il sistema di controllo delle emissioni
di scarico è un sistema ad alto rendimento che controlla le emissionidi scarico mantenendo contemporaneamente un buon livello di prestazioni del veicolo.
SH010A1-FT SISTEMA CONTROLLO EMISSIONI (Se installato) La Vostra HYUNDAI è equipaggiata di sistema controllo emissioni al finedi soddisfare la legislazione attualmente in vigore. Esistono 3 tipi di sistemi:
(1) Sistema controllo emissioni vapori
blocco motore (se installato)
(2) Sistemi controllo emissioni vapori benzina (se installato)
(3) Sistemi controllo emissioni gas di scarico
Per assicurarsi un corretto funzionamento del sistema, siraccomanda di rispettare il programma di manutenzione, da effettuarsi presso i concessionari autorizzati HYUNDAI. vengono aspirati nel sistema d'induzione attraverso l'elettrovalvola di spurgo. Elettrovalvola di spurgo
L'elettrovalvola di spurgo è controllata
dalla centralina ECM; quando la temperatura del refrigerante delmotore è bassa, e al minimo, essa si chiude, cosicché il carburante evaporato non arriva nel collettored'aspirazione. Dopo che si è scaldato il motore, durante la marcia normale, essa si apre per introdurre ilcarburante evaporato nel collettore d'aspirazione.
