2006 Hyundai Getz radio

PREDISPOSIZIONE RADIO
Il cablaggio per l'istallazione dell'autoradio è già predisposto sulle vetture. Consultate il Vostro Concessionario che Vi saprà offrire la soluzione migliore per il montaggio.
ATTENZIONE : MODIFICHE APPORTATE ALLA VOSTRA HYUNDAI
La Vostra vettura Hyundai non deve essere modificata in alcun modo senza l'approvazione del costruttore. Diversamente, tutte le modifiche apportate potrebberocompromettere la sicurezza, la durata e le prestazioni della Vostra vettura. Inoltre, quei componenti soggetti a modifiche o aggiunti alle caratteristiche del veicolo non saranno coperti dalla garanzia Hyundai.
SA040A1-FT SA050A1-FT!
TB itary-0.p65
6/26/2008, 3:54 PM
7

1. CARATTERISTICHE DELLA VETTURA
Raccomandazioni relative al carburante .......................................... 1-2
Il rodaggio di una nuova vettura hyundai .......................................... 1-3
Sistema immobilizzatore .................................................................. 1-4
Chiusura delle porte ......................................................................... 1-6
Sistema antifurto .............................................................................. 1-9Alzacristalli elettrici......................................................................... 1-12
Sedili ............................................................................................... 1-13
Cinture di sicurezza ....................................................................... 1-22
Sistema di trattenuta per bambi ni ................................................... 1-26
Sistema aggiuntivo di sicurezza a trattenuta (con air bag) ............1-36
Quadrostrumenti e indicatori .......................................................... 1-44
Trip computer ................................................................................. 1-57
Indicatore di direzione e interruttore fari .........................................1-59
Tergilavacristalli ........................................................................... .. 1-61
Tettuccio ap ribile............................................................................ 1-67
Specchietto retrov isore esterno..................................................... 1-71
Leva di apertura del cofano ............................................................ 1-75
Come utilizzare il vano del bagagliaio ............................................1-80
Controlli del riscaldamento/raffreddam ento .................................... 1-85
Impianto radio stereo ...................................................................... 1-94
Antenna .......................................................................................... 1-98
1
TB itary-1a(~54).p65 6/26/2008, 3:56 PM
1

CARATTERISTICHE DELLA VETTURA 1- 11
B070F02TB-GTT Sistema di apertura a distanza (Se installata)Bloccaggio delle porte
1. Chiudere tutte le porte.
2. Premere il pulsante sul trasmettitore.
3. Mentre vengono bloccate tutte le porte, le luci degli indicatori di direzione lampeggeranno due volte per indicare che il sistema è armato.
Sbloccaggio delle porte
1. Premere il pulsante sul trasmettitore.
2. Mentre vengono sbloccate tutte le porte, le luci degli indicatori di direzione lampeggeranno una volta per indicare che il sistema èdisarmato.
NOTA: Il trasmettitore non funziona se si verifica una delle seguenti condizioni:
- La chiave è inserita nel commutatore d’accensione.
- Si è superato il raggio d’azione (10m).
- La batteria del trasmettitore è scarica.
- Altri veicoli o oggetti oscurano il segnale. B070E01TB-GTT Sostituire la batteria Quando la batteria del trasmettitore comincia a scaricarsi, si può premere più volte il bottone per bloccare e sbloccare le porte, e il LED non siaccenderà. Sostituire la batteria non appena possibile. Tipo di batteria : CR1220 Sostituzione della batteria
HTB053
1. Rimuovere la vite con un cacciavite a croce (+).
2. Separare la scatola con un cacciavite
a testa piatta (-), come illustrato nella figura.
- La temperatura ambiente è molto
bassa.
- Il trasmettitore si trova nelle vicinanze di un ponte radio, comeuna emittente radiofonica o unaeroporto, che interferisce con il normale funzionamento.
Se il trasmettitore non funziona
correttamente, aprire e chiudere leporte con la chiave d’accensione. In caso di problemi con il trasmettitore,rivolgersi ad un Concessionario Autorizzato Hyundai.
NOTA: Preservare il trasmettitore dal
contatto con acqua o altri liquidi. Se il sistema del telecomando si guasta a causa dell’esposizione all’acqua o ad altri liquidi, non vienecoperto dalla garanzia del produttore del veicolo.
TB itary-1a(~54).p65 6/26/2008, 3:56 PM
11

1- 94 CARATTERISTICHE DELLA VETTURA
B750A02LB750A03L
B750A01L Ionosfera
Ricezione AM
Edifici
Montagne Buona ricezione
Cattiva ricezione Stazioni
Ricezione FM Ionosfera
La Vostra radio può ricevere modulazione di ampiezza (AM) e modulaziole di frequenza (FM). Isegnali in modulazione di frequenza vengono riflessi da ostacoli mentre non sono riflessi dalla ionosfera. Quindil'ascolto sarà possibile per stazioni vicine anche in presenza di ostacoli naturali.I segnali in modulazione di ampiezza(AM) sono riflessi dalla ionosfera perònon vengono riflessi da ostacoli, Quindi sarà possibile ricevere un stazione AM anche a grande distanza, mentreun ostacolo vicino può creare disturbi. SR010A1-FT IMPIANTO RADIO STEREO (Se equipaggiato)
Questo rappresenta il maggior
vantaggio della radio in FM. Le onde FM di trasmissione non si curvano enon vengono riflesse dalla presenza di grandi oggetti. Quelle che vengono riflesse generalmente passano dritteattraverso l'atmosfera e non vengono riflesse nuovamente sulla terra. La ricezione di un'autoradio non puòessere perfetta come quella di una radio fissa. Si possono verificare problemi di ricezione che non indicanotuttavia un malfunzionamento della radio:
Le trasmissioni in FM si basano sulle
variazioni di frequenza, pertanto le interferenze od i disturbi come il rumoredei motori ecc., possono essere fil- trate mantenendo una buona ricezione. Ponti
TB itary-1b.p65
6/26/2008, 3:59 PM
94

CARATTERISTICHE DELLA VETTURA 1- 95
B750A04L
B750A05L
o Fading - Se viaggiando la distanza dal trasmettitore aumenta, il suono si affievolisce. In questo casooccorre ricercare un'altra emittente.
o Flutter - I segnali FM deboli o
ostacoli di grandi dimensioni tra il trasmettitore e la Vostra radio possono causare disturbi allaricezione. Riducendo il livello dei toni acuti l'ascolto può essere migliorato. o Swapping - Quando un segnale
risulta debole, il segnale di unastazione più potente puòsovrapporsi. Questo avviene perchè il Vostro impianto è stato progettato per ricercare il segnale più potente.
o Multi-path - Lo stesso segnale radio
proveniente da più direzioni puòprovocare distorsione. B750B02Y-ATT Uso di telefoni cellulari o di apparecchi ricetrasmettitori Se si usa il telefono cellulare a bordo del veicolo, si potrebbero verificare dei disturbi nell'impianto stereo. Questonon significa che l'impianto ha qualcosa che non va. Se si verifica quest'inconveniente, è necessarioutilizzare il telefono cellulare in un punto che sia quanto più lontano possibile dall'impianto stereo.
ATTENZIONE:
Per usare un sistema dicomunicazione quale un telefono cellulare o un ricetrasmettitore a bordo del veicolo, è necessarioinstallare un'antenna esterna a parte. Infatti, utilizzando il telefono cellulare o un apparecchioricetrasmettitore con la sola antenna interna, si possono creare delle interferenze con l'impianto elettricodel veicolo, che a loro volta possono influenzare negativamente la sicurezza di funzionamento delveicolo stesso.
!
TB itary-1b.p65 6/26/2008, 3:59 PM
95

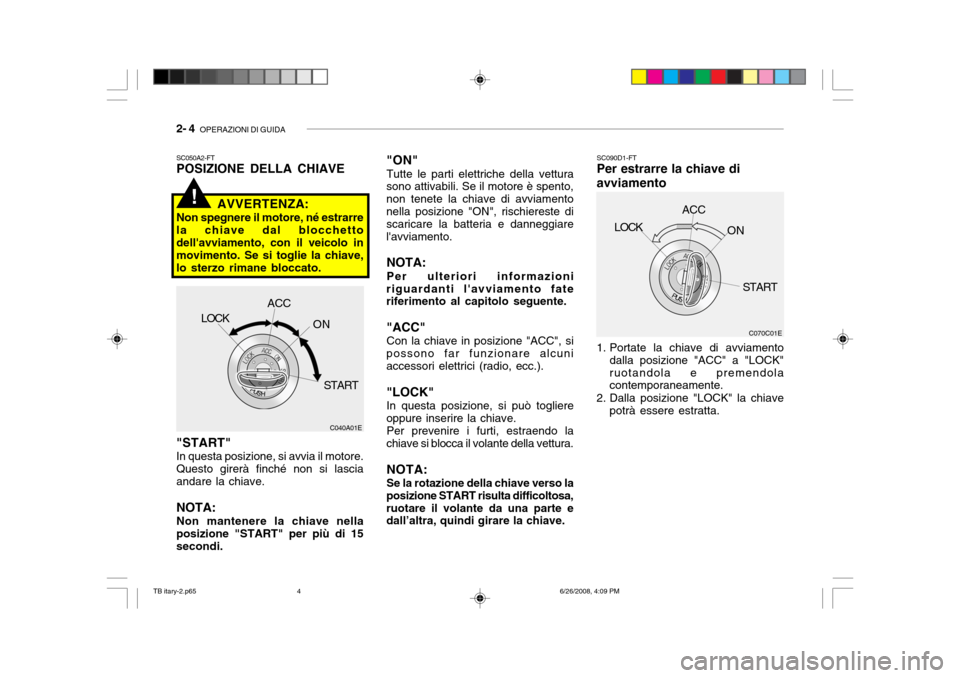

2- 4 OPERAZIONI DI GUIDA
C040A01E
LOCK
ACC
ON
START "ON" Tutte le parti elettriche della vettura
sono attivabili. Se il motore è spento, non tenete la chiave di avviamentonella posizione "ON", rischiereste di scaricare la batteria e danneggiare l'avviamento.
NOTA: Per ulteriori informazioni
riguardanti l'avviamento fate riferimento al capitolo seguente.
"ACC" Con la chiave in posizione "ACC", si
possono far funzionare alcuni accessori elettrici (radio, ecc.).
"LOCK" In questa posizione, si può togliere
oppure inserire la chiave.
Per prevenire i furti, estraendo la
chiave si blocca il volante della vettura.
NOTA: Se la rotazione della chiave verso la
posizione START risulta difficoltosa, ruotare il volante da una parte e dall’altra, quindi girare la chiave.
SC050A2-FTPOSIZIONE DELLA CHIAVE "START" In questa posizione, si avvia il motore. Questo girerà finché non si lascia andare la chiave. NOTA: Non mantenere la chiave nella posizione "START" per più di 15secondi.
AVVERTENZA:
Non spegnere il motore, né estrarrela chiave dal blocchettodell'avviamento, con il veicolo in movimento. Se si toglie la chiave, lo sterzo rimane bloccato.
!
SC090D1-FT Per estrarre la chiave di avviamento
1. Portate la chiave di avviamento dalla posizione "ACC" a "LOCK" ruotandola e premendola contemporaneamente.
2. Dalla posizione "LOCK" la chiave potrà essere estratta.
C070C01E
LOCK
ACC
ON
START
TB itary-2.p65 6/26/2008, 4:09 PM
4

MANUTENZIONE "FAI-DA-TE" 6- 37
G200D02TB-GTT
Pannello interno
G200D01TB COMPONENTI PROTETTI
Luce abitacolo, autoradio, quadro strumenti Spia luci abbaglianti, proiettore (sx) Luce fendinebbia Proiettore (dx) Sbrinatore lunotto posteriore Soffiatore, tettuccio apribile Luce retronebbia, centralina etacm, alzacristalli elettrici, dispositivo di livellamento dei proiettori Luce retronebbia Motore tergicristallo Luci d'emergenza, centralina etacm Luci di stop, alzacristalli elettrici Ecm Sbrinatore lunotto posteriore Riscaldatore sedile Luci per marcia diurna Relè avviamento, sistema dell'antifurto Motore del tergilunotto Sistema di bloccaggio porte, tettuccio apribile Airbag Centralina contr. Apparato propulsore (pcm), controllo abs Accendisigari Quadro strumenti Luce di stop/posizione post. (Dx) Luce indicatore di direzione, luce retromarcia Autoradio, specchietti esterni controllati elettronicamente Airbag, spia Luce di stop/posizione post. (Sx) Condizionatore d'ariaAMPERAGGIO
15A 15A 10A 15A 30A 10A 10A 10A 20A 15A 15A 15A 10A 20A 10A 10A 15A 20A 10A 10A 15A 10A 10A 10A 15A 10A 10A 10A
DESCRIZIONE
POWER CONN & R/LP H/LP LH
F/FOG
H/LP RH
PR/HTD
BLOWER
IGNITION R/FOG
FRT WPR
HAZARD STOP
ECU2
HTD MIR
S/HTDDRL
START
RR/WPR
D/LOCK A/BAG
ECU1
C/LIGHT
CLUSTER TAIL RH
T/SIG
AUDIO
A/BAG IND TAIL LH
A/C SW
TB itary-6.p65 6/26/2008, 4:14 PM
37
