2006 Hyundai Elantra Manual do proprietário (in Portuguese)

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
44
5 Portas
1. Abra a porta da bagageira.
2. Retire a pequena tampa existente no lado direito do compartimento da bagageira, puxando-a. HXDFL341G270C01L-GPT
LUZ DA BAGAGEIRA
4 Portas
1. Abra a porta da bagageira.
2. Remova a tampa utilizando uma chave de fendas plana (-).
3. Desligue o cabo de alimentação. HXDFL341B
HTB284
HXDFL341A 4. Substitua a lâmpada por outra nova.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
45
HTB284
3. Desligue o cabo de alimentação. 4. Substitua a lâmpada por outra nova.
HTB277
G270E01A-GPT
REPETIDOR LATERAL
G270E01A
1. Empurre a tampa em direcção à parte da frente do veículo e remova-a.
2. Desligue o cabo de alimentação.
HXDFL343
HTB278
3. Substitua a lâmpada por outra nova.

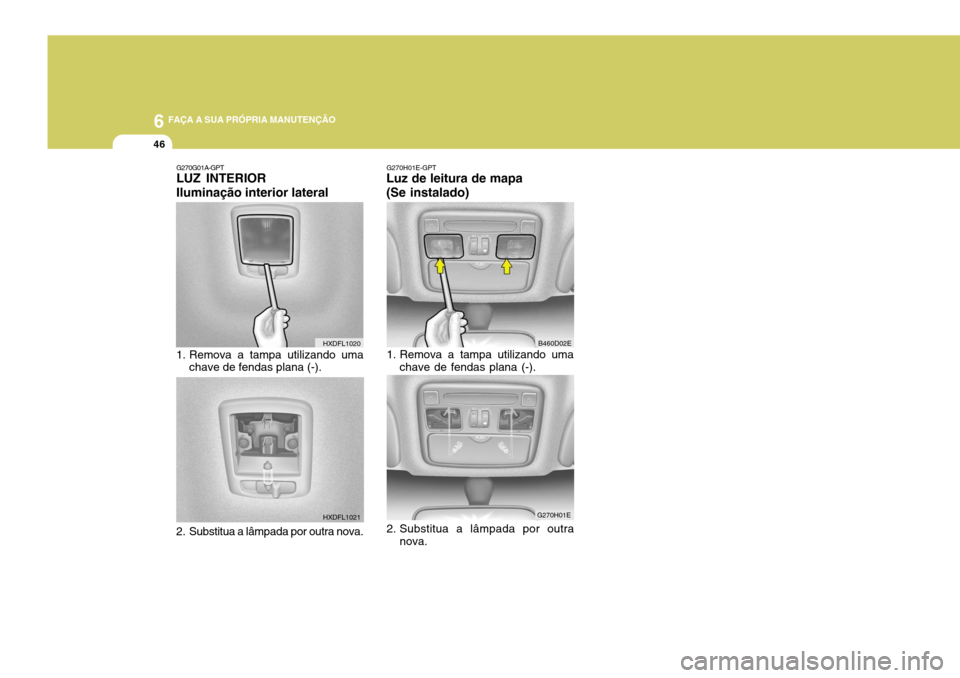

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
46
G270G01A-GPT LUZ INTERIOR Iluminação interior lateral
HXDFL1020
1. Remova a tampa utilizando uma chave de fendas plana (-).
2. Substitua a lâmpada por outra nova. HXDFL1021G270H01E-GPT
Luz de leitura de mapa(Se instalado)
B460D02E
1. Remova a tampa utilizando uma chave de fendas plana (-).
2. Substitua a lâmpada por outra nova. G270H01E

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
47
NOME DA PEÇA
Lâmpada do farol frontal (Máximos) Lâmpada do farol frontal (Médios)/Farolim dianteiro Faróis de nevoeiro (Se instalado) Indicação de direcção dianteiro Lâmpada do pisca lateral (Se instalado) Lâmpada interior Lampada aviso porta aberta
POTENCIA DAS LAMPADAS
1357
4
G280A05E-GPT
Voltagem5 5
2121
21/5
N°
8 9
10 11 12 13 NOME DA PEÇA
Terceira lâmpada de stop Lâmpada da bagageira Lâmpada de iluminação da matricula Luzes traseiras de nevoeiro Farolim traseiro Luz de marcha a traz
G280A03E
16
31110
8
4 PORTAS
5 PORTAS
111012
813
Luz de leitura de mapa Iluminação interior lateral 4 Portas 5 Portas
21
2.6 (LED)
Indicador de direcção traseiro
Luz de Stop/Presença
2
12
N° 1 2 3 4 5 6 7
99
Tipo de tomade BA15s-
S8.5/ 8.5 S8.5/ 8.5
BA 15s
BAY 15d
BA 15s
W2.1x9.5D
BA 15s
4 Portas 5 Portas 16 27
Voltagem
55
55/5 51 215
10 10 5 Tipo de tomade
P14,5s
PX26d/
W2.1X9.5d
P22d
BA15s
W2.1X9.5dW2.1x9.5D S8.5/ 8.5
W2.1X9.5d

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
48DESCRIÇÃO DO PAINEL DOS FUSÍVEIS
G200B01E-GPT Compartimento do Motor (Motor Gasolina)
G280B01E
NOTA: A descrição do painel de fusíveis constante deste manual pode não se aplicar inteiramente ao seu veículo. Estava correcta à data da publicação. Ao inspeccionar a caixa de fusíveis, convém consultar a etiqueta respectiva. CALIBRE
DO
FUSÍVEL
120A50A 20A 20A 20A40A 30A 30A30A 15A 10A 15A 20A 15A10A 15A 15A15A COMPONENTES PROTEGIDOS
Gerador
Ligação do fusível (P/WDW), Relé da luz traseira, Conector de Alimentação
Relé da ventoinha do condensador 1
Relé da ventoinha do radiador
Gerador, Relé de controlo do motor, Relé da Bomba do combustível, PCM
Comutador da ignição, Relé de arranqueControlo do ABS (Motor)Controlo do ABS (Solenóide)
Relé do ventilador Injectores
PCM, Sensor de oxigénio aquecido, SMATRA, Relé do aquecedor,
Relé da vela de aquecimento Controlo DRL
Lava-vidros dos faróis dianteiros
Relé da luz de nevoeiro dianteira
Avisador, PCM
Relé do A/C, Relé da buzina
Farol (máximos)
Farol (médios)
BATT
BATT
COND RADECUIGN
ABS.1
ABS.2
BLOWER INJ.
SNSR DRL
H/LP WASHER
F/FOGECU
HORN & A/C
H/LP (HI)
H/LP (LO)
LIGAÇÃO
FUSÍVEL FUSÍVEL
DESCRIÇÃO

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
49
G280C01E
G200C01E-GPT
Compartimento do Motor (Motor Diesel)
CALIBREDO
FUSÍVEL
120A
50A 30A30A 30A 40A30A 30A 30A80A 60A 30A30A 15A 10A 15A 20A 15A10A 15A 15A15A COMPONENTES PROTEGIDOS
Gerador
Ligação do fusível (P/WDW), Relé da luz traseira, Conector de Alimentação
Relé da ventoinha do condensador 1
Relé da ventoinha do radiador
Gerador, Relé de controlo do motor, Relé da Bomba do combustível, PCM
Comutador da ignição, Relé de arranque Controlo do ABS (Motor) Controlo do ABS (Solenóide)
Relé do ventilador
Relé da vela de aquecimento Relé do aquecedor #1Relé do aquecedor #2
Relé do filtro de combustível Injectores
PCM, Sensor de oxigénio aquecido, SMATRA, Relé do aquecedor,
Relé da vela de aquecimento Controlo DRL
Lava-vidros dos faróis dianteiros
Relé da luz de nevoeiro dianteira
Avisador, PCM
Relé do A/C, Relé da buzina
Farol (máximos)
Farol (médios)
BATT
BATT
COND RADECU
IGN
ABS.1
ABS.2
BLOWER
GLOW PLUG HEATER #1
HEATER #2
FUEL FILTER
INJ.
SNSR DRL
H/LP WASHER
F/FOGECU
HORN & A/C
H/LP (HI)
H/LP (LO)
LIGAÇÃO
FUSÍVEL FUSÍVEL
DESCRIÇÃO

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
50
G200D01E-GPT Painel Interior
G280D01ECALIBRE
DO
FUSÍVEL 10A 10A15A10A10A 10A10A 10A10A 10A 10A 10A30A20A 15A 15A 10A 15A10A10A15A 20A20A 10A 15A 30A COMPONENTES PROTEGIDOS
Indicadores de mudança de direcção, Luz de marcha-atrás
Resistência de pré-excitação, Painel de instrumentos (IND) Controlo SRS
Relé do sinalizador de emergências, Luzes sinalizadoras de emergênciaControlo do A/C
Conector cur to, Luzes de iluminação, Luz de presença traseira (RH),
lava-vidros dos faróis dianteiros
Luz traseira (LH), Luzes exteriores
Relé do Alarme/B
Relógio digital, Alimentação do retrovisor exterior & rebatimento do retrovisor, Áudio
Cruise Control, PCM, Sensor de velocidade do veículo, Bobina da igniçãoControlo do ABS
Painel de instrumentos (IND Airbag)Relé do desembaciador Alimentação da antena
Controlo da alimentação do bloqueio das portas, Tecto de abrir
Luzes de paragem, Alimentação dos vidros, Alimentação do rebatimento
do retrovisor exterior
Desembaciador do vidro traseiro & retrovisor exterior, Controlo A/C.
Isqueiro, Tomada de alimentação
Luzes de nevoeiro traseiras
Farol dianteiro, lava-vidros dos faróis dianteiros, Aquecimento do filtro do combustível
Limpa-vidros & lava-vidros traseiros
Limpa vidros & lava-vidros dianteirosAquecimento dos assentos
Ventilador & Controlo do A/C, ETACM, Controlador do tecto de abrir, Espelho cromado electrónico
Luzes das por tas, Painel de instrumentos, Conector de comunicação de dados, Conector
de verificação multi-funções, Luzes interiores, ETACM, Áudio, Conector de alimentação Alimentação dos vidros eléctricos
T/SIG
CLUSTER
A/BAG
HAZARD A/C SW
TAIL-RH TAIL-LH START
AUDIOE C UA B S
A/BAG IND RR HTRA M P
S/ROOF
STOP
HTD MIR C/LIGHTRR FOG
I G N
R/WIPER F/WIPER S/HTR
A/CON
ROOM LP
P/WINDOW
FUSÍVEL
LIGAÇÃO FUSÍVEL
DESCRIÇÃO
