RETROVISEURS EXTERIEURS
Réglage fig. 34
A réglage manuel
Intervenir directement sur chacun des
deux verres du miroir.
fig. 33F0N0022mfig. 34F0N0024m
En actionnant le levier Ail est possible
de régler le rétroviseur sur deux positions
différentes: normale ou antiéblouissement.
RETROVISEURS
RETROVISEUR INTERIEUR fig. 33
Il est muni d’un dispositif de sécurité qui
en provoque le décrochage en cas de choc
violent en contact avec le passager.
fig. 35F0N0023m

41
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Pliage
Si nécessaire (par exemple lorsque l’en-
combrement du rétroviseur crée des dif-
ficultés dans un passage étroit) il est pos-
sible de déplier les rétroviseurs en les dé-
plaçant de la position 1-fig. 35à la posi-
tion 2.
Repliement électrique
(lorsqu’il est prévu)

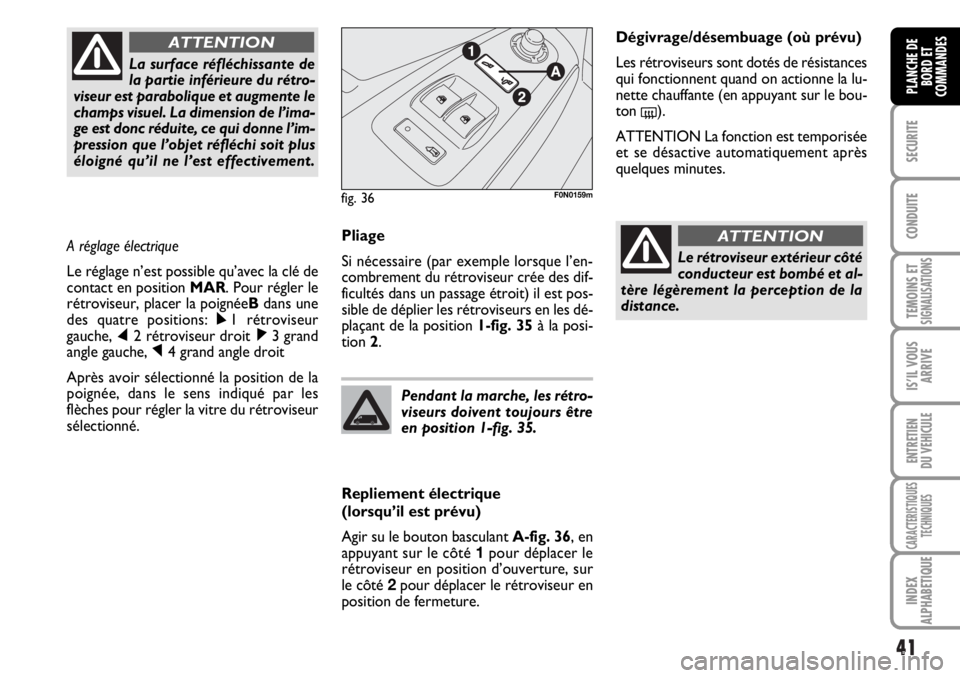

Agir su le bouton basculantA-fig. 36, en
appuyant sur le côté 1pour déplacer le
rétroviseur en position d’ouverture, sur
le côté 2pour déplacer le rétroviseur en
position de fermeture.Pendant la marche, les rétro-
viseurs doivent toujours être
en position 1-fig. 35.
Le rétroviseur extérieur côté
conducteur est bombé et al-
tère légèrement la perception de la
distance.
ATTENTION
Dégivrage/désembuage (où prévu)
Les rétroviseurs sont dotés de résistances
qui fonctionnent quand on actionne la lu-
nette chauffante (en appuyant sur le bou-
ton
().
ATTENTION La fonction est temporisée
et se désactive automatiquement après
quelques minutes. La surface réfléchissante de
la partie inférieure du rétro-
viseur est parabolique et augmente le
champs visuel. La dimension de l’ima-
ge est donc réduite, ce qui donne l’im-
pression que l’objet réfléchi soit plus
éloigné qu’il ne l’est effectivement.
ATTENTION
A réglage électrique
Le réglage n’est possible qu’avec la clé de
contact en position MAR. Pour régler le
rétroviseur, placer la poignéeBdans une
des quatre positions: ÿ1 rétroviseur
gauche, ⁄2 rétroviseur droit ¤3 grand
angle gauche, Ÿ4 grand angle droit
Après avoir sélectionné la position de la
poignée, dans le sens indiqué par les
flèches pour régler la vitre du rétroviseur
sélectionné.
fig. 36F0N0159m

42
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
fig. 37
F0N0025m
CHAUFFAGE ET VENTILATION
1.Diffuseur fixe supérieur - 2.Diffuseurs centraux orientables - 3.Diffuseurs fixes latéraux - 4.Diffuseurs latéraux orientables-
5. Diffuseurs inférieurs pour places avant.

43
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
COMMANDES fig. 40
Manette A pour le réglage de la
température de l’air
(mélange d’air chaud/froid)
Secteur rouge = air chaud
Secteur bleu = air froidManette B pour l’activation/le
réglage du ventilateur
p0= ventilateur éteint
1-2-3= vitesse de ventilation
4
-= ventilation à la vitesse maximum
fig. 40F0N0028m
fig. 38F0N0026m
fig. 39F0N0027m
DIFFUSEURS ORIENTABLES ET
REGLABLES LATERAUX ET
CENTRAUX fig. 38-39
ADiffuseurs fixes pour glaces latérales.
BDiffuseurs latéraux orientables.
CDiffuseurs fixes.
DDiffuseurs centraux orientables.
ECommande pour le réglage du débit
de l’air.
Les diffuseurs A et C ne sont pas orien-
tables.

44
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Manette C pour la distribution
de l’air
¶pour avoir l’air aux bouches centrales
et latérales;
ßpour envoyer l’air aux pieds et avoir
une température légèrement plus bas-
se aux bouches de la planche, dans des
conditions de température moyenne;
©pour chauffage avec température ex-
térieure rigide: pour avoir le débit
maximum d’air sur la zone pieds;
®pour chauffer les pieds et simultané-
ment désembuer le pare-brise;
-pour désembuer de façon rapide le pa-
re-brise.
Manette D pour enclenchement/
déclenchement du recyclage
de l’air
En tournant la manette Dsur
Òon ef-
fectue le recyclage d’air intérieur.
En tournant la manette Dsur
Úon
désactive le recyclage d’air intérieur.CHAUFFAGE RAPIDE
DE L’HABITACLE
Pour obtenir un chauffage plus rapide, pro-
céder comme suit:
❒tourner la manette Asur le secteur
rouge;
❒enclencher le recyclage de l’air en
tournant la manette Dsur
Ò;
❒tourner la manette Cen correspon-
dance de
©;
❒tourner la manette Ben correspon-
dance de 4-(vitesse maxi du ven-
tilateur).
Ensuite, intervenir sur les commandes afin
de maintenir les conditions de confort
souhaitées et tourner la manette Dsur
Úpour déclencher le recyclage d’air
intérieur et prévenir les effet de l’embua-
ge.
ATTENTION Le moteur froid, attendre
quelques minutes afin que le liquide du sys-
tème atteigne la température d’exercice
optimale. VENTILATION
DE L’HABITACLE
Pour obtenir une bonne ventilation de
l’habitacle, procéder comme suit:
❒tourner la manette Asur le secteur
bleu;
❒déclencher le recyclage d’air intérieur
en tournant la manette Dsur
Ú;
❒tourner la manette Cen correspon-
dance de
¶;
❒tourner la manette Bsur la vitesse
souhaitée.
CHAUFFAGE HABITACLE
Procéder de cette manière:
❒tourner la manette Asur le secteur
rouge
❒tourner la manette Cdans la position
souhaitée;
❒tourner la manette Bsur la vitesse
souhaitée.

45
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
DESEMBUAGE /
DEGIVRAGE RAPIDE DES
VITRES AVANT (PARE-BRISE ET
VITRES LATERALES)
Procéder de cette manière:
❒tourner la manette Asur le secteur
rouge;
❒déclencher le recyclage d’air intérieur
en tournant la manette Dsu
Ú;
❒tourner la manette Cen correspon-
dance de -;
❒tourner la manette Ben correspon-
dance de 4-(vitesse maxi du ven-
tilateur).
Lorsque le désembuage/dégivrage s’est
produit, agir sur les commandes pour ré-
tablir les conditions de confort souhaitées.Anti-embuage des vitres
En cas de grande humidité extérieure et/ou
de pluie et/ou de grandes différences de
température entre l’intérieur et l’extérieur
de l’habitacle, il est conseillé d’effectuer la
manœuvre suivante afin de prévenir la buée
des vitres:
❒tourner la manette Asur le secteur
rouge;
❒déclencher le recyclage de l’air en
tournant la manette Dsur
Ú;
❒tourner la manette Cen correspon-
dance de - avec la possibilité de passer
-la position ®au cas où on ne re-
marquerait pas de signes d’embuage;
❒tourner la manette Ben correspon-
dance de la 2èmevitesse.DESEMBUAGE/
DEGIVRAGE DE LA LUNETTE
CHAUFFANTE ET
RETROVISEURS EXTERIEURS
(si prévus) fig. 41

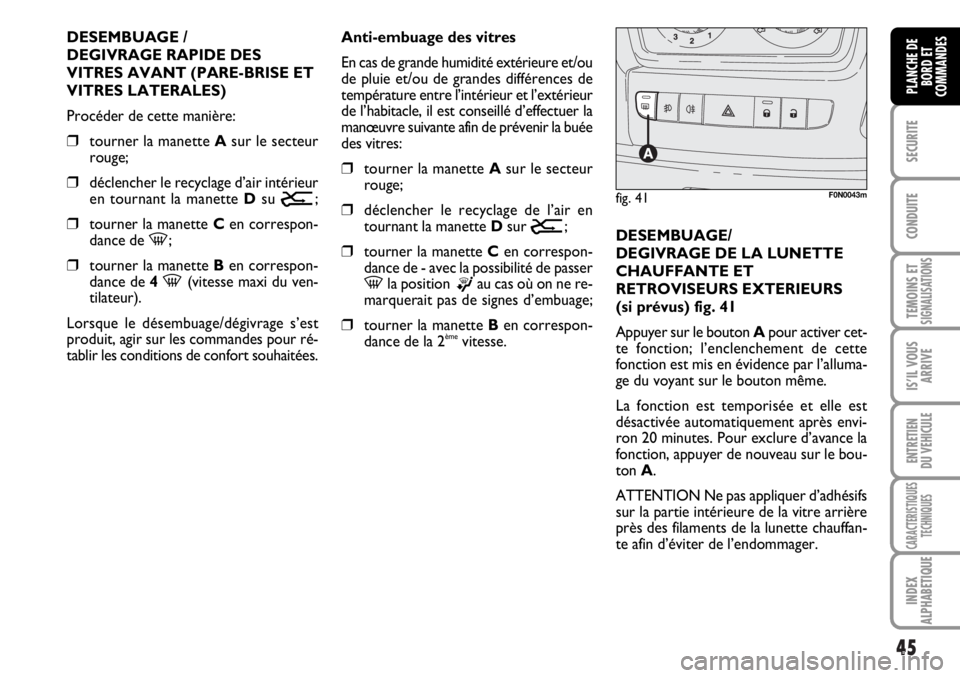

Appuyer sur le bouton Apour activer cet-
te fonction; l’enclenchement de cette
fonction est mis en évidence par l’alluma-
ge du voyant sur le bouton même.
La fonction est temporisée et elle est
désactivée automatiquement après envi-
ron 20 minutes. Pour exclure d’avance la
fonction, appuyer de nouveau sur le bou-
ton A.
ATTENTION Ne pas appliquer d’adhésifs
sur la partie intérieure de la vitre arrière
près des filaments de la lunette chauffan-
te afin d’éviter de l’endommager.
fig. 41F0N0043m

46
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CLIMATISEUR MANUEL
(lorsqu’il est prévu)

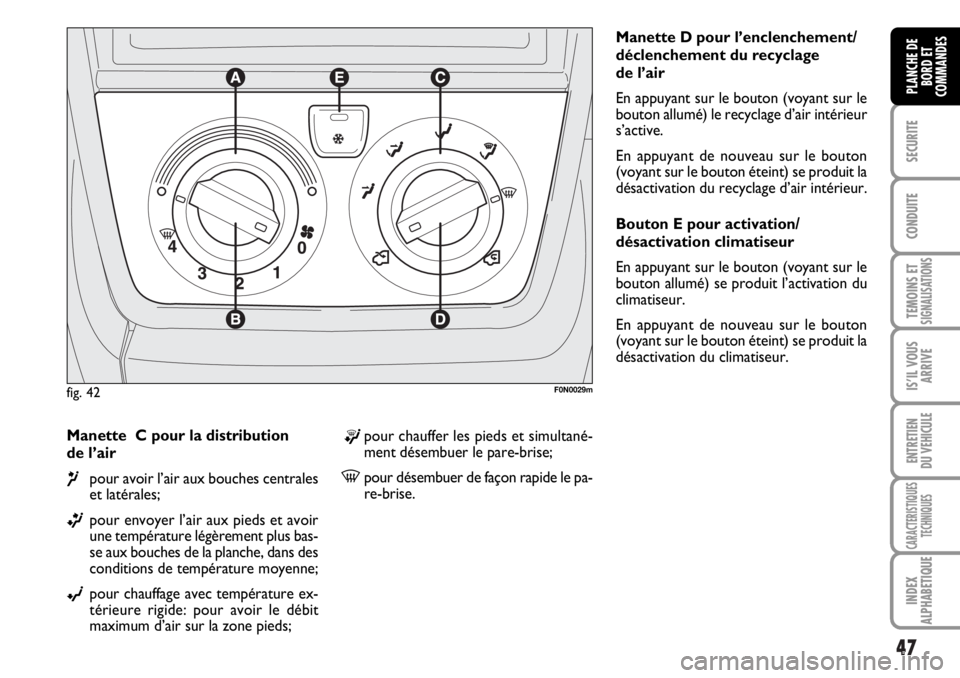

COMMANDES fig. 42
Manette A pour le réglage de la
température de l’air
(mélange d’air chaud/froid)
Secteur rouge = air chaud
Secteur bleu = air froid
Manette B pour l’activation/le
réglage du ventilateur
p0= ventilateur éteint
1-2-3= vitesse de ventilation
4
-= ventilation à la vitesse maximum ACTIVATION DU RECYCLAGE
D’AIR INTERIEUR
Tourner la manette Dsur
Ò.
Il est recommandé d’enclencher la fonc-
tion recyclage d’air intérieur durant les ar-
rêts en colonne ou en tunnel pour éviter
l’entrée d’air pollué de l’extérieur. Tou-
tefois il faut éviter l’utilisation prolongée
de cette fonction, surtout s’il y a plusieurs
personnes à bord, pour éviter la possibi-
lité de buée des glaces.ATTENTION Le recyclage d’air intérieur
permet, selon la modalité de fonctionne-
ment sélectionnée (“chauffage” ou “re-
froidissement”), d’arriver plus rapidement
aux conditions désirées.
Il est déconseillé d’enclencher le recycla-
ge d’air intérieur pendant les journées plu-
vieuses/froides afin d’éviter la possibilité
de buée des vitres.

47
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Manette C pour la distribution
de l’air
¶pour avoir l’air aux bouches centrales
et latérales;
ßpour envoyer l’air aux pieds et avoir
une température légèrement plus bas-
se aux bouches de la planche, dans des
conditions de température moyenne;
©pour chauffage avec température ex-
térieure rigide: pour avoir le débit
maximum d’air sur la zone pieds;Manette D pour l’enclenchement/
déclenchement du recyclage
de l’air
En appuyant sur le bouton (voyant sur le
bouton allumé) le recyclage d’air intérieur
s’active.
En appuyant de nouveau sur le bouton
(voyant sur le bouton éteint) se produit la
désactivation du recyclage d’air intérieur.
Bouton E pour activation/
désactivation climatiseur
En appuyant sur le bouton (voyant sur le
bouton allumé) se produit l’activation du
climatiseur.
En appuyant de nouveau sur le bouton
(voyant sur le bouton éteint) se produit la
désactivation du climatiseur.
fig. 42F0N0029m
®pour chauffer les pieds et simultané-
ment désembuer le pare-brise;
-pour désembuer de façon rapide le pa-
re-brise.
