ACTIVATION DU SYSTEME
Le système ESP s’enclenche automatique-
ment lors du démarrage du véhicule et ne
peut être désactivé.
SIGNALISATIONS
D’ANOMALIES
En cas d’anomalie éventuelle, le système
ESP se désactive automatiquement et sur
le tableau de bord s’allume à lumière fixe
le témoin
á, en même temps que le mes-
sage visualisé par l’affichage multifonction
(où prévu) (voir chapitre “Témoins et si-
gnalisations”) et que l’allumage du voyant
sur le bouton ASR. Dans ce cas, s’adres-
ser, dès que possible, au Réseau Après-
vente Fiat.
Les performances du systè-
me ESP ne doivent pas pous-
ser le conducteur à prendre des
risques inutiles et non justifiés. La
conduite doit toujours être appro-
priée aux conditions de la chaussée,
à la visibilité et à la circulation. La
responsabilité pour la sécurité rou-
tière revient toujours et, en tout cas,
au conducteur.
ATTENTION
SYSTEME HILL HOLDER
C’est une partie intégrante du système
ESP facilite le démarrage de côte.
Il s’active automatiquement lorsque les
conditions suivantes se produisent:
❒en montée: véhicule arrêté sur une
route dont lapente est supérieure à
5%, moteur tournant, pédale em-
brayage et frein appuyées et boîte de
vitesses au point mort ou vitesse en-
gagée différente de la marche arrière.
❒en descente: véhicule arrêté sur une
route dont la pente est supérieure à
5%, moteur tournant, pédale em-
brayage et frein appuyées et marche
arrière engagée.
En phase de démarrage, la centrale du sys-
tème ESP maintient la pression de freina-
ge sur les roues jusqu’à atteindre le couple
moteur nécessaire au démarrage ou quand
même pendant 2 secondes maximum, en
permettant ainsi de déplacer aisément le
pied droit de la pédale de frein sur l’ac-
célérateur.
Après 2 secondes, sans que le démarrage
ait eu lieu, le système se désactive auto-
matiquement en diminuant graduellement
la pression de freinage.
Pendant cette phase de relâchement il est
possible de percevoir le bruit typique de
décrochage mécanique des freins, indi-
quant le mouvement imminent du
véhicule.Signalisations d’anomalies
Une anomalie éventuelle du système est
signalée par l’allumage du témoin
ásur le
tableau de bord avec affichage digital et du
témoin á sur le tableau de bord avec affi-
chage multifonction (si prévu) (voir cha-
pitre “Témoins et signalisations”).
ATTENTION Le système Hill Holder
n’est pas un frein de stationnement; par
conséquent, il ne faut pas abandonner le
véhicule sans avoir serré le frein à main,
coupé le moteur et engagé la première vi-
tesse.
Pour le fonctionnement cor-
rect des systèmes ESP et ASR
les pneus doivent être de la même
marque et du même type sur toutes
les roues, en conditions parfaites et
surtout du même type, de la marque
et des dimensions prescrites.
ATTENTION

87
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Système MSR (réglage du
traînement moteur)
C’est un système, partie intégrante de
l’ASR, qui intervient en cas d’un change-
ment brusque de vitesse pendant la mon-
tée, en redonnant le couple au moteur,
évitant ainsi le traînement excessif des
roues motrices qui, surtout en conditions
d’adhérence insuffisante, peuvent provo-
quer la perte de stabilité du véhicule.
Activation/désactivationdu système
fig. 106
L’ASR s’enclenche automatiquement à
chaque démarrage du moteur.
Pendant la marche, on peut désactiver et
ensuite réactiver l’ASR en appuyant sur
l’interrupteur Aplacé entre les com-
mandes sur la planche de bord fig. 106. La désactivation est mise en évidence par
l’allumage du voyant placé sur l’interrup-
teur même avec la visualisation d’un mes-
sage sur l’affichage multifonction, si prévu.
Dans les versions dotées uniquement du
système ASR lors de la désactivation (ASR
OFF) le témoin Vreste toujours allumé.
En désactivant l’ASR pendant la marche,
au démarrage suivant, il sera réactivé au-
tomatiquement.
Sur des chaussées enneigées, avec les
chaînes à neige montées, il peut être uti-
le de désactiver l’ASR: dans ces conditions,
en effet, le glissement des roues motrices
en phase de démarrage permet d’obtenir
une plus forte traction.
Pour le fonctionnement cor-
rect des systèmes ESP et ASR
les pneus doivent être de la même
marque et du même type sur toutes
les roues, en conditions parfaites et
surtout du même type, de la marque
et des dimensions prescrites.
ATTENTION
fig. 106F0M0077m
SYSTEME ASR (Antislip Regulator)
C’est un système de contrôle de la trac-
tion du véhicule qui intervient automati-
quement en cas de patinage d’une ou des
deux roues motrices.
En fonction des conditions de patinage,
sont activés deux systèmes différents de
contrôle:
❒si le patinage concerne les deux roues
motrices, la fonction ASR intervient en
réduisant la puissance transmise par le
moteur;
❒si le patinage concerne une seule des
roues motrices, l’ASR intervient en
freinant automatiquement la roue qui
patine.
L’action du système ASR s’avère particu-
lièrement utile dans les conditions sui-
vantes:
❒patinage lors d’un virage de la roue in-
térieure, par effet des variations dy-
namiques de la charge ou de l’accélé-
ration excessive;
❒excessive puissance transmise aux
roues, par rapport aussi aux condi-
tions de la chaussée;
❒accélération sur des chaussées glis-
santes, enneigées ou verglacées;
❒perte d’adhérence sur la chaussée
mouillée (aquaplaning).

88
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Les performances du systè-
me ne doivent pas pousser le
conducteur à prendre des risques in-
utiles et non justifiés. La conduite doit
toujours être appropriée aux condi-
tions de la chaussée, à la visibilité et
à la circulation. La responsabilité
pour la sécurité routière revient tou-
jours et, en tout cas, au conducteur.
ATTENTION
Pour le fonctionnement correct du sys-
tème ASR les pneus doivent être de la
même marque et du même type sur
toutes les roues, en conditions parfaites
et surtout du même type, de la marque et
des dimensions prescrites.
SIGNALISATIONS
D’ANOMALIES
En cas d’anomalie éventuelle, le système
ASR se désactive automatiquement et sur
le tableau de bord s’allume à lumière fixe
le témoin
á, en même temps que le mes-
sage visualisé par l’affichage multifonction
(où prévu) (voir chapitre “Témoins et si-
gnalisations”) et que l’allumage du voyant
sur le bouton ASR. Dans ce cas, s’adres-
ser, dès que possible, au Réseau Après-
vente Fiat.
SYSTEME EOBD
Le système EOBD (European On Board
Diagnosis) effectue une diagnose continue
des composants en corrélation aux émis-
sions présentes sur le véhicule.
Il signale aussi, par l’intermédiaire de l’al-
lumage du témoin
Usur le tableau de
bord, en même temps que le message vi-
sualisé par l’affichage multifonction, si pré-
vu, (voir chapitre “Témoins et signalisa-
tions”), la condition de détérioration des
composantes mêmes.
L’objectif du système est de:
❒tenir sous contrôle l’efficacité du sys-
tème;
❒signaler l’augmentation des émissions
due à un mauvais fonctionnement du
véhicule;
❒signaler la nécessité de remplacer les
composants détériorés.
Le système dispose aussi d’un connecteur,
interface ayant des instruments appro-
priés, permettant la lecture des codes
d’erreur mémorisés par la centrale, avec
une série de paramètres spécifiques de la
diagnose et du fonctionnement du mo-
teur. Ce contrôle peut être effectué aus-
si par les agents responsables du contrô-
le de la circulation.ATTENTION Après avoir éliminé l’in-
convénient, pour le contrôle complet du
système le Réseau Après-vente Fiat doit
effectuer le test au banc d’essai et, le cas
échéant, des essais sur la route qui peu-
vent demander également un grand
nombre de kilomètres.
Si, en tournant la clé de
contact sur MAR, le témoin
Une s’allume pas ou bien si,
pendant la marche, il s’allu-
me à lumière fixe ou clignotante (en
même temps que le message visualisé
par l’affichage multifonction, si prévu),
s’adresser au plus tôt au Réseau Après-
vente Fiat. Le fonctionnement du té-
moin
Upeut être contrôlé par l’inter-
médiaire d’appareils appropriés par les
agents de contrôle de la circulation.
Suivre scrupuleusement les normes en
vigueur du pays dans lequel on se trou-
ve.

193
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
DONNEES POUR L’IDENTIFICATION ......................... 194
CODES MOTEUR - VERSIONS CARROSSERIE .......... 196
MOTEUR ................................................................................. 198
ALIMENTATION ................................................................... 199
TRANSMISSION .................................................................... 199
FREINS ...................................................................................... 200
SUSPENSIONS ....................................................................... 200
DIRECTION ............................................................................ 200
ROUES ...................................................................................... 201
DIMENSIONS ......................................................................... 205
PERFORMANCES .................................................................. 211
POIDS ....................................................................................... 212
CONTENANCES .................................................................. 224
ADDITIFS ET LUBRIFIANTS .............................................. 225
CONSOMMATION EN CARBURANT .......................... 227
EMISSIONS DE CO
2............................................................. 228
C C
A A
R R
A A
C C
T T
E E
R R
I I
S S
T T
I I
Q Q
U U
E E
S S
T T
E E
C C
H H
N N
I I
Q Q
U U
E E
S S

205
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES

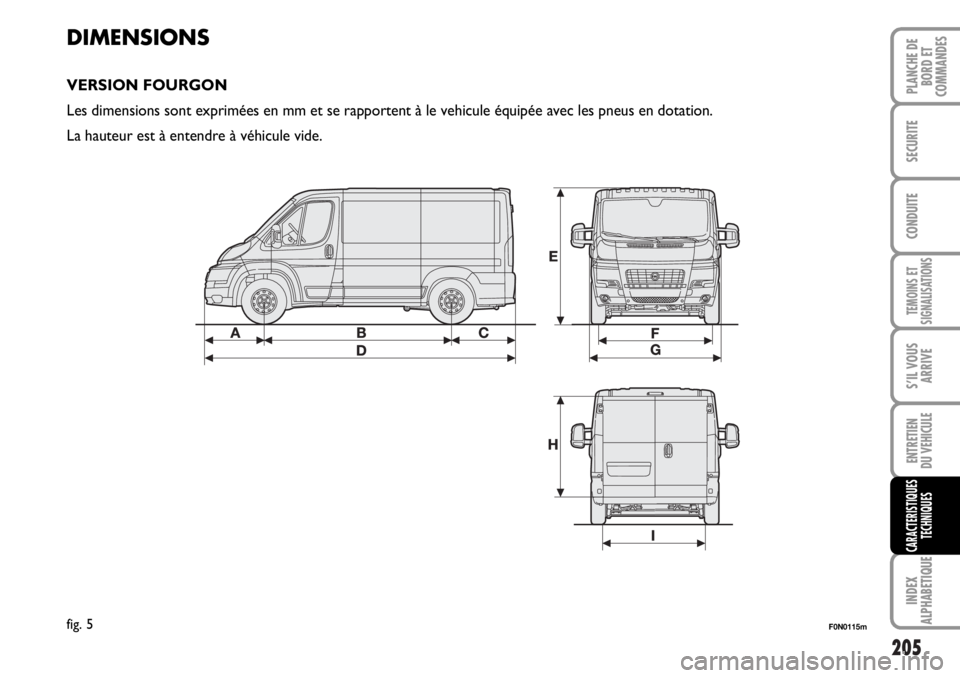

DIMENSIONS
VERSION FOURGON
Les dimensions sont exprimées en mm et se rapportent à le vehicule équipée avec les pneus en dotation.
La hauteur est à entendre à véhicule vide.
F0N0115mfig. 5

206
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
Versions Fourgon
A
B
C
D
E
F
G
H
I
Les dimensions varient en fonction des différentes versions dans les limites indiquées ci-dessus.
CH1
948
3000
1015
4963
2254
1810
2050
–
1790MH1
MH2
948
3450
1015
5413
2254/2524
1810
2050
–
1790LH2
LH3
948
4035
1015
5998
2524/2764
1810
2050
–
1790XLH2
XLH3
948
4035
1380
6363
2524/2764
1810
2050
–
1790

207
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
F0N0116mfig. 6

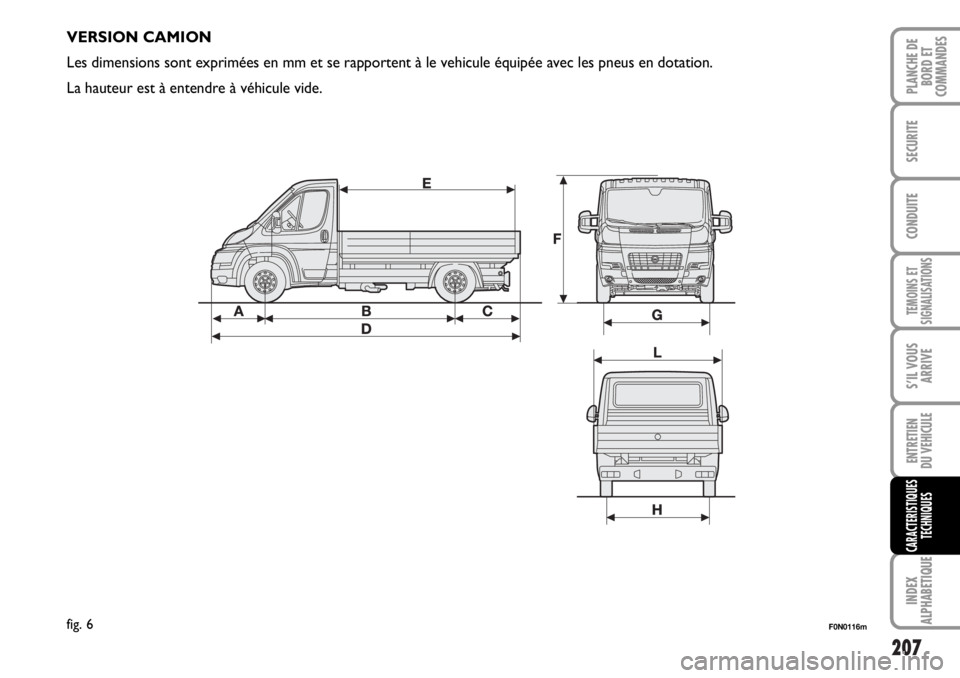

VERSION CAMION
Les dimensions sont exprimées en mm et se rapportent à le vehicule équipée avec les pneus en dotation.
La hauteur est à entendre à véhicule vide.

208
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
CH1
948
3000
1345
5293
2798
2254
1810
1790
2100MH1
948
3450
1345
5743
3248
2254
1810
1790
2100LH1
948
4035
1345
6328
3833
2254
1810
1790
2100XLH1
948
4035
1710
6693
4198
2254
1810
1790
2100CH1
948
3000
960
4908
–
2254
1810
1790÷1980
2050XLH1
948
4035
1325
6308
–
2254
1810
1790÷1980
2050 MH1
MLH1
948
3450/3800
960
5358/5708
–
2254
1810
1790÷1980
2050LH1
948
4035
960
5943
–
2254
1810
1790÷1980
2050
Versions Caisson Châssis-cabine chassis
A
B
C
D
E
F
G
H
L
Les dimensions varient en fonction des différentes versions dans les limites indiquées ci-dessus
