AUGMENTATION DE
LA VITESSE MEMORISEE
Elle peut se produire en deux façons:
❒en appuyant sur l’accélérateur et en
mémorisant successivement la nou-
velle vitesse rejointe;
ou
❒en déplaçant le levier vers le haut (+).
A chaque actionnement du levier corres-
pond une augmentation de la vitesse d’en-
viron 1 km/h, alors qu’en tenant le levier
vers le haut, la vitesse change de manière
continue.
REDUCTION DE LA VITESSE
MEMORISEE
Elle peut se produire en deux façons:
❒en désactivant le dispositif et en mé-
morisant successivemet la nouvelle vi-
tesse;
ou
❒en déplaçant le levier vers le bas (–)
jusqu’à rejoindre la nouvelle vitesse
qui restera automatiquement mémo-
risée.
A chaque actionnement du levier corres-
pond une diminution de la vitesse d’envi-
ron 1 km/h, alors qu’en tenant le levier
vers le bas, la vitesse change de manière
continue.DESENCLENCHEMENT
DU DISPOSITIF
Le dispositif peut être désactivé par le
conducteur d’une des façons suivantes:
❒en tournant la bague Asur OFF;
❒en coupant le moteur;
❒en appuyant sur la pédale du frein ou
bien en sélectionnant le frein à main;
❒en appuyant sur la pédale de l’em-
brayage;
❒en demandant un changement de vi-
tesse avec la boîte de vitesses auto-
matique en modalité séquentielle;
❒avec la vitesse du véhicule au-dessous
de la limite établie;
❒en appuyant sur la pédale de l’accélé-
rateur; dans ce cas, le système n’est
pas effectivement désactivé mais la de-
mande d’accélération a la précéden-
ce sur le système; le cruise control
reste quand même actif, sans avoir be-
soin d’appuyer sur les touches RES
pour revenir aux conditions précé-
dentes une fois l’accélération termi-
née.Le dispositif est automatiquement désac-
tivé dans un des cas suivants:
❒en cas d’intervention des systèmes
ABS ouESP;
❒en cas de panne au système.
Pendant la marche, le dis-
positif activé, ne jamais pla-
cer le levier du changement de vi-
tesses au point mort.
En cas de fonctionnement
défectueux ou de panne du
dispositif, tourner la bague A sur OFF
et s’adresser au Réseau Après-vente
Fiat après avoir vérifié l’intégrité du
fusible de protection.
ATTENTION
ATTENTION

69
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
fig. 72F0N0127m
fig. 74F0N0050m
fig. 73F0N0049m
fig. 75F0N0051m
EQUIPEMENTS
INTERIEURS
BOITE A GANTS SUPERIEURE -
COMPARTIMENT REFRIGERE
(si prévu) fig. 73
Pour l’emploi, soulever le volet comme
illustré sur la figure.
En présence du climatiseur, le comparti-
ment, doté de logement porte-bouteille,
peut être refroidi/chauffé par une bouche
appropriée reliée au système de climati-
sation.
BOITE A GANTS fig. 74
Pour ouvrir la boîte à gants, agir sur la poi-
gnée d’ouverture A.
COMPARTIMENT PORTE-
OBJETS AVEC SERRURE fig. 75
Pour débloquer la serrure, tourner la clé
dans le sens des aiguilles/contraire. Pour
ouvrir le compartiment, intervenir sur la
poigné d’ouverture.
Le compartiment est dimensionné pour
pouvoir renfermer un ordinateur portable.
Avant de réactiver l’inter-
rupteur alimentation élec-
trique, vérifier soigneusement qu’au-
cune fuite de carburant ou d’endom-
magements aux dispositifs électriques
du véhicule (par ex. les phares) ne
soient présents.
ATTENTION
Avant de réactiver l’interrup-
teur blocage carburant, véri-
fier soigneusement qu’aucune fuite de
carburant ou d’endommagements aux
dispositifs électriques du véhicule (par
ex. les phares) ne soient présents.
ATTENTION
ATTENTION pour les équipements diffé-
rents de l’Autobus de ramassage scolai-
re/Minibus le bouton Best remplacé par un
fusible approprié; pour son remplacement,
s’adresser au Réseau Après-vente Fiat

73
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
fig. 86F0N0149m
ABATTANT SUR BANQUETTE
(si prévu)
Pour l’utiliser, tirer la languette A-fig. 86
et baisser l’abattant.
L’abattant est doté de deux emplacements
porte-verres et d’un plan d’appui avec res-
sort presse-papiers.
CHRONOTACHYGRAPHE
Pour le fonctionnement et l’utilisation du
chronotachygraphe consulter la notice
d’utilisation fournie par le Constructeur
du dispositif .
Le chronotachygraphe doit être obliga-
toirement installé sur le véhicule si le poids
de celui-ci (avec ou sans remorque) est su-
périeur à 3,5 tonnes.
ATTENTION N’importe qui effectue des
modifications de l’instrument de contrô-
le ou du système de transmission des si-
gnaux qui influencent l’enregistrement de
la part de l’instrument de contrôle, en par-
ticulier si cela se vérifie pour fraude, peut
violer des normes de l’Etat de type judi-
ciaire ou administratif.
ATTENTION Pour toutes les versions
dotées de tachygraphe (sauf la version Mi-
nibus), en cas d’arrêt prolongé du véhi-
cule (plus de 10 jours), il est conseillé d’en-
lever le fusible qui a le sigle F39 (centrale
planche) rouge à 10 A.
fig. 85bF0N0191m
COMPARTIMENT
PORTE-OBJETS CABINE
(CAPUCINE) fig. 85b (où prévu)
Le compartiment porte-objets est monté
au-dessus des ailettes pare-soleil et il a été
réalisé pour offrir la rapidité maximum de
dépôt d’objets légers (ex. documents, car-
te routière, etc…)

75
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
plafonniers intérieurs et la double signali-
sation lumineuse des indicateurs de di-
rection. en tournant la tige métallique dans
la serrure de la porte côté conducteur
dans le sens inverse des aiguilles fig. 89
on peut déverrouiller toutes les portes.
Verrouillage/déverrouillage des
portes de l’intérieur
Appuyer sur le bouton A-fig. 90pour
verrouiller les portes, appuyer sur le bou-
ton Bpour déverrouiller les portes.
Quand les portes sont bloquées, le voyant
sur le bouton Aest allumé et une pres-
sion sur le bouton Bprovoque le déver-
rouillage centralisé de toutes les portes et
l’extinction du témoin. Quand les portes
sont déverrouillées, le voyant est éteint et
une pression sur le bouton provoque le
verrouillage de toutes les portes. Le ver-
rouillage des portes est activé seulement
si toutes les portes sont correctement fer-
mées.
fig. 89F0N0059mfig. 90F0N0047m
fig. 91F0N0132m
Après un verrouillage des portes par:
❒télécommande;
❒cliquet de la porte;
on ne pourra plus effectuer le déver-
rouillage par le bouton
A-fig. 90placé
entre les commandes sur la planche.
ATTENTION Le verrouillage centralisé ac-
tivé, en tirant le levier d’ouverture d’une des
portes avant, on cause la désactivation du
verrouillage centralisé. En tirant le levier in-
térieur d’ouverture d’une des portes arriè-
re, se produit le déverrouillage de la seule
porte.
En cas de manque d’alimentation électrique
(fusible grillé, batterie débranchée etc.) il res-
te quand même possible d’actionner ma-
nuellement le verrouillage des portes.
Pendant la marche, après avoir dépassé la vi-
tesse de 20 km/h, se produit le verrouillage
centralisé automatique de toutes les portes
si la fonction activable a été sélectionnée par
le menu de set up (voir le paragraphe “Af-
fichage multifonction” dans ce chapitre).
Pour bloquer/débloquer le compartiment
de chargement, indépendamment de l’état
des portes avant, appuyer sur le bouton
Dplacé sur la façade commandes lève-
vitresfig. 91.
L’activation du blocage est signalée par le
voyant présent sur la touche.

134
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
SIGNALISATION
D’AVARIE GENERIQUE
(jaune ambre)
Le témoin s’allume si les évènements sui-
vants se vérifient.
Avarie capteur de pression
huile moteur
Le témoin s’allume quand on relève une
anomalie au capteur de pression de l’huile
moteur. S’adresser au plus tôt au Réseau
Après-vente Fiat pour faire éliminer l’ano-
malie.
Interrupteur inertiel de blocage
carburant intervenu
Le témoin s’allume quand l’interrupteur
inertiel de blocage du carburant intervient.
L’affichage visualise le message dédié.
è
AVARIE DES FEUX
EXTERIEURS (jaune
ambre)
Le témoin s’allume, sur cer-
taines versions, lorsqu’une anomalie à un
des feux suivants est décelée:
– feux de position
– feux de stop (d’arrêt)
– feux de brouillard arrière
– feux de direction
L’anomalie correspondant à ces lampes
peut être: le grillage d’une ou plusieurs
lampes, le grillage du fusible de protection
correspondant ou l’interruption de la
connexion électrique.
Sur certaines versions, l’affichage visualise
le message dédié.
W
FEUX
ANTIBROUILLARD
ARRIERE (jaune ambre)
Le témoin s’allume en activant
les feux antibrouillard arrière.
4
Avarie au capteur de pluie
(versions avec affichage
multifonction)
Le témoin s’allume lorsqu’on détecte une
anomalie au capteur de pluie. S’adresser
au Réseau Après-vente Fiat.
L’affichage visualise le message dédié.
Avarie aux capteurs de
stationnement (versions avec
affichage multifonction)
Voir ce qui est décrit pour le témoin
t.

139
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
DEMARRAGE DU MOTEUR ............................................. 140
REMPLACEMENT D’UNE ROUE ..................................... 141
KIT DE REPARATION RAPIDE DES PNEUS
FIX & GO automatic ............................................................. 145
REMPLACEMENT D’UNE AMPOULE ........................... 150
REMPLACEMENT D’UNE AMPOULE EXTERIEURE .. 152
REMPLACEMENT D’UNE AMPOULE INTERIEURE ... 156
REMPLACEMENT DES FUSIBLES ..................................... 157
RECHARGE DE LA BATTERIE .......................................... 167
SOULEVEMENT DU VEHICULE ....................................... 168
TRACTAGE DU VEHICULE .............................................. 168
S S
’ ’
I I
L L
V V
O O
U U
S S
A A
R R
R R
I I
V V
E E

150
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
REMPLACEMENT
D’UNE AMPOULE
INDICATIONS GENERALES
❒Lorsqu’une lampe ne s’allume pas,
avant de la remplacer, vérifier le bon
état du fusible correspondant: pour
l’emplacement des fusibles, se rap-
porter au paragraphe “Remplacement
des fusibles”” dans ce chapitre même;
❒avant de remplacer une ampoule, vé-
rifier que les contacts ne soient pas
oxydés;
❒les lampes grillées doivent être rem-
placées par d’autres du même type et
ayant la même puissance;
❒après avoir remplacé une ampoule des
phares, vérifier toujours l’orientation
pour des raisons de sécurité.ATTENTION La surface intérieure du
phare peut se couvrir d’une légère couche
de buée: cela n’indique pas une anomalie,
c’est un phénomène naturel dû à la basse
température et au degré d’humidité de
l’air; ce phénomène disparaît rapidement
en allumant les phares. La présence de
gouttes à l’intérieur du phare indique une
infiltration d’eau, s’adresser au Réseau
Après-vente Fiat.
TYPES D’AMPOULES
Sur le véhicule sont installés différents
types d’ampoules:
ALampes tout verre: elles sont appli-
quées par pression. Tirer pour les
sortir.BLampes à baïonnette: pour les sortir
du porte-lampe, presser l’ampoule, la
tourner dans le sens contraire des ai-
guilles et la sortir.
CAmpoules cylindriques: pour les sor-
tir, les dégager des contacts corres-
pondants.
D-EAmpoules à halogène: pour sortir
l’ampoule, dégager le ressort de fixa-
tion de l’ampoule de son siège. Les ampoules à halogène doi-
vent être manipulées en tou-
chant exclusivement la partie
métallique. Si le verre transpa-
rent entre en contact avec les doigts, l’in-
tensité de la lumière émise diminue et la
durée peut être compromise. En cas de
contact accidentel, frotter le verre avec
un chiffon humecté d’alcool et laisser sé-
cher.
Des modifications ou des ré-
parations de l’équipement
électrique (centrales électroniques) ef-
fectuées de manière non correcte et
sans tenir compte des caractéristiques
techniques de l’équipement peuvent
provoquer des anomalies de fonction-
nement avec des risques d’incendie.
ATTENTION
Les ampoules halogènes
contiennent des gaz sous
pression, en cas de rupture, la projec-
tion de fragments de verre est possible.
ATTENTION
fig. 18F0N0078m

157
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

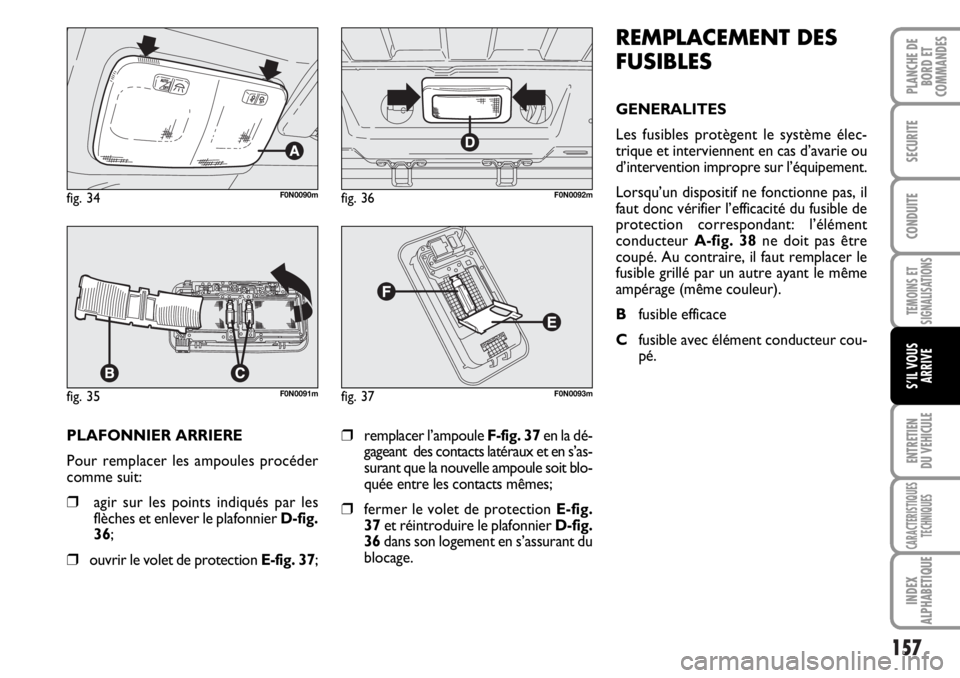

PLAFONNIER ARRIERE
Pour remplacer les ampoules procéder
comme suit:
❒agir sur les points indiqués par les
flèches et enlever le plafonnier D-fig.
36;
❒ouvrir le volet de protection E-fig. 37;
❒remplacer l’ampoule F-fig. 37en la dé-
gageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit blo-
quée entre les contacts mêmes;
❒fermer le volet de protection E-fig.
37et réintroduire le plafonnier D-fig.
36dans son logement en s’assurant du
blocage.
fig. 34F0N0090m
fig. 35F0N0091m
fig. 36F0N0092m
fig. 37F0N0093m
REMPLACEMENT DES
FUSIBLES
GENERALITES
Les fusibles protègent le système élec-
trique et interviennent en cas d’avarie ou
d’intervention impropre sur l’équipement.
Lorsqu’un dispositif ne fonctionne pas, il
faut donc vérifier l’efficacité du fusible de
protection correspondant: l’élément
conducteur A-fig. 38ne doit pas être
coupé. Au contraire, il faut remplacer le
fusible grillé par un autre ayant le même
ampérage (même couleur).
Bfusible efficace
Cfusible avec élément conducteur cou-
pé.
