2006 FIAT DUCATO Notice d'entretien (in French)

8
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CLE AVEC TELECOMMANDE

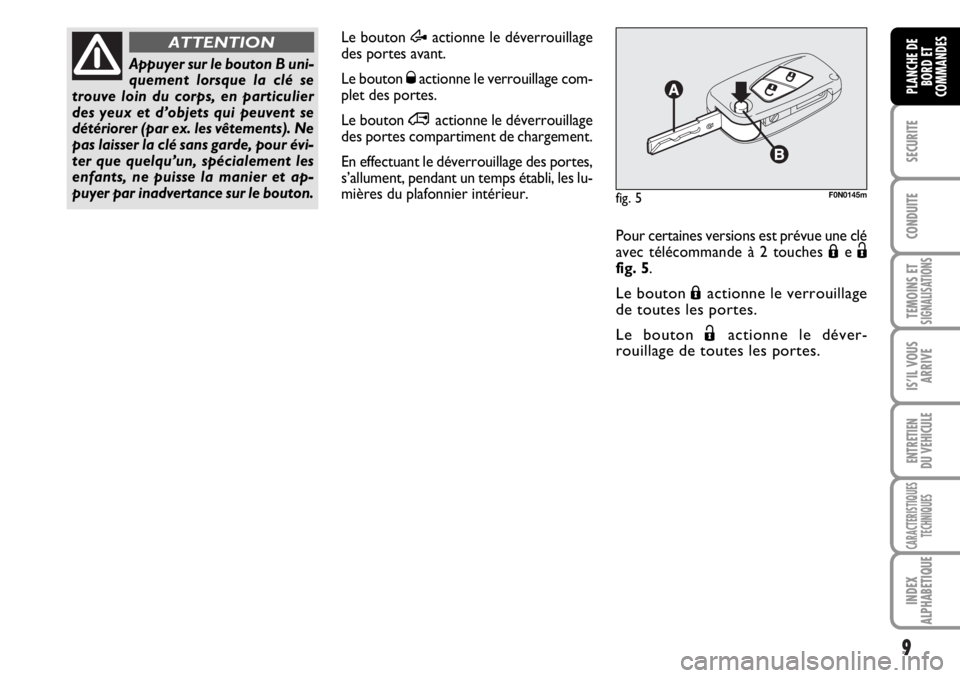

fig. 4
La tige métallique Adisparaît dans la poi-
gnée et actionne:
❒le dispositif de démarrage;
❒la serrure de la porte;
❒l’ouverture/la fermeture du bouchon
du réservoir carburant.
Pour extraire la tige métallique, appuyer
sur le bouton B.
Pour la réintroduire dans la poignée, pro-
céder comme suit:
❒garder enfoncé le bouton Bet tour-
ner la tige métallique A;
❒relâcher le bouton Bet tourner la ti-
ge metallique Ajusqu’à entendre le
déclic de blocage qui assure la ferme-
ture correcte.
LES CLES
CODE CARD fig. 3
Avec le véhicule, sont fournies les clés en
double exemplaire, est également remise
la CODE card sur laquelle sont imprimés:
Ale code électronique;
Ble code mécanique des clés à com-
muniquer au Réseau Après-vente Fiat
pour obtenir un double des clés.
ATTENTION Afin de garantir le fonc-
tionnement parfait des dispositifs électro-
niques à l’intérieur des clés, il faut éviter
de les exposer directement aux rayons du
soleil.En cas de changement de
propriétaire du véhicule, il est
indispensable que le nouveau
propriétaire entre en posses-
sion de toutes les clés et de la CODE
card.
fig. 3F0N0003mfig. 4F0N0004m

9
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Le bouton Æactionne le déverrouillage
des portes avant.
Le bouton Øactionne le verrouillage com-
plet des portes.
Le bouton
∞actionne le déverrouillage
des portes compartiment de chargement.
En effectuant le déverrouillage des portes,
s’allument, pendant un temps établi, les lu-
mières du plafonnier intérieur.
Appuyer sur le bouton B uni-
quement lorsque la clé se
trouve loin du corps, en particulier
des yeux et d’objets qui peuvent se
détériorer (par ex. les vêtements). Ne
pas laisser la clé sans garde, pour évi-
ter que quelqu’un, spécialement les
enfants, ne puisse la manier et ap-
puyer par inadvertance sur le bouton.
ATTENTION
fig. 5F0N0145m
Pour certaines versions est prévue une clé
avec télécommande à 2 touches Áe Ë
fig. 5.
Le bouton Áactionne le verrouillage
de toutes les portes.
Le bouton Ëactionne le déver-
rouillage de toutes les portes.

10
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

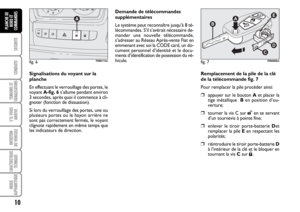

Remplacement de la pile de la clé
de la télécommande fig. 7
Pour remplacer la pile procéder ainsi:
❒appuyer sur le bouton Aet placer la
tige métallique Ben position d’ou-
verture;
❒tourner la vis C sur :en se servant
d’un tournevis à pointe fine;
❒enlever le tiroir porte-batterie Det
remplacer la pile Een respectant les
polarités;
❒réintroduire le tiroir porte-batterie D
à l’intérieur de la clé et le bloquer en
tournant la vis Csur
Á.
fig. 7F0N0005m
Demande de télécommandes
supplémentaires
Le système peut reconnaître jusqu’à 8 té-
lécommandes. S’il s’avérait nécessaire de-
mander une nouvelle télécommande,
s’adresser au Réseau Après-vente Fiat en
emmenant avec soi la CODE card, un do-
cument personnel d’identité et le docu-
ments d’identification de possession du vé-
hicule.
Signalisations du voyant sur la
planche
En effectuant le verrouillage des portes, le
voyant A-fig. 6s’allume pendant environ
3 secondes, après quoi il commence à cli-
gnoter (fonction de dissuasion).
Si lors du verrouillage des portes, une ou
plusieurs portes ou le hayon arrière ne
sont pas correctement fermés, le voyant
clignote rapidement en même temps que
les indicateurs de direction.
fig. 6F0N0114m

11
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

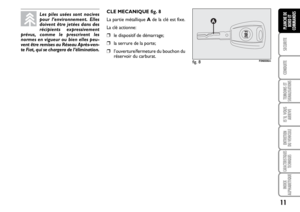

CLE MECANIQUE fig. 8
La partie métallique Ade la clé est fixe.
La clé actionne:
❒le dispositif de démarrage;
❒la serrure de la porte;
❒l’ouverture/fermeture du bouchon du
réservoir du carburat.
fig. 8F0N0006m
Les piles usées sont nocives
pour l’environnement. Elles
doivent être jetées dans des
récipients expressivement
prévus, comme le prescrivent les
normes en vigueur ou bien elles peu-
vent être remises au Réseau Après-ven-
te Fiat, qui se chargera de l’élimination.

12
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Ci-après sont résumées les fonctions principales que les clés peuvent activer (avec et sans télécommande):
Type de clé
Clé mécanique
Clé avec télécommande
Clignotement indicateurs de
direction (uniquement avec
clé avec télécommande)
Voyant de dissuasion
Déverrouillage
des serrures
Rotation de la clé
dans le sens
inverse des aiguilles
(côté conducteur)
Rotation de la clé
dans le sens
inverse des aiguilles
(côté conducteur)
Brève pression
sur le bouton
Æ
2 clignotements
ExtinctionVerrouillage
serrures
de l’extérieur
Rotation de la
clé dans le sens
des aiguilles
(côté conducteur)
Rotation de la
clé dans le sens
des aiguilles
(côté conducteur)
Brève pression
sur le bouton Ø
1 clignotement
Allumage fixe
pendant environ
3 secondes
et ensuite
clignotement
de dissuasionEnclenche-
ment Dead
lock (lorsqu’il
est prévu)
–
–
Double pression
sur le bouton Ø
3 clignotements
Double
clignotement
et ensuite
clignotement
de dissuasionDéverrouillage
serrure com-
partiment de
chargement
–
–
Brève pression
sur le bouton ∞
2 clignotements
Clignotement
de dissuasion
ATTENTION La manoeuvre de descente des vitres est une conséquence d’une commande de déverrouillage des portes; la
manoeuvre de montée des vitres est une conséquence d’une commande verrouillage des portes.
Montée vitres
(lorsqu’il est
prévu)
–
–
Pression prolongée(pendant plus de 2
secondes)
sur le bouton
Ø
1 clignotement
Clignotement
de dissuasion Descente vitres
(lorsqu’il est
prévu)
–
–
Pression prolongée(pendant plus de 2
secondes)
sur le bouton
Æ
2 clignotements
Extinction

13
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
DISPOSITIF
DE DEMARRAGE
La clé peut tourner dans 4 positions dif-
férentes fig. 9:
❒STOP: moteur coupé, on peut enle-
ver la clé, verrouillage de la direction.
Certains dispositifs électriques (ex.au-
toradio, verrouillage centralisé…) peu-
vent fonctionner.
❒MAR: position de marche. Tous les
dispositifs électriques peuvent fonc-
tionner.
❒AVV: démarrage du moteur (position
instable).
❒PARK: moteur coupé, feux de sta-
tionnement allumés, verrouillage de la
direction. Pour tourner la cléen posi-
tion PARK, appuyer sur le bouton A.
Le contacteur d’allumage est pourvu d’un
système électronique de sécurité qui obli-
ge, en cas de manque de démarrage du
moteur, à ramener la clé dans la position
STOPavant de répéter la manœuvre de
démarrage.VERROUILLAGE DE LA
DIRECTION
Enclenchement
Le dispositif en position STOP, enlever
la clé et tourner le volant jusqu’à ce qu’il
se bloque.
Désenclenchement
Bouger légèrement le volant tandis qu’on
tourne la clé en position MAR.
En cas de violation du dis-
positif de démarrage (par ex.
une tentative de vol), faire contrôler
le fonctionnement auprès du Réseau
Après-vente Fiat avant de se remettre
en marche.
ATTENTION
En descendant du véhicule,
enlever toujours la clé de
contact pour éviter que quelqu’un ne
puisse actionner les commandes par
mégarde. Se rappeler de serrer le
frein de stationnement et, si le véhi-
cule est en montée, d’engager la pre-
mière vitesse. Si le véhicule est en des-
cente, engager la marche arrière. Ne
jamais laisser d’enfants sans sur-
veillance dans le véhicule.

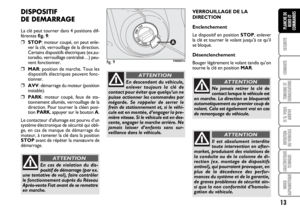

ATTENTION
fig. 9F0N0007m
Ne jamais retirer la clé de
contact lorsque le véhicule est
en marche. La direction se bloquerait
automatiquement au premier coup de
volant. Cela est également vrai en cas
de remorquage du véhicule.
ATTENTION
Il est absolument interdite
toute intervention en after-
market, produisant des violations de
la conduite ou de la colonne de di-
rection (ex. montage de dispositifs
antivol), qui pourraient provoquer, en
plus de la décadence des perfor-
mances du système et de la garantie,
de graves problèmes de sécurité ain-
si que la non conformité d’homolo-
gation du véhicule.
ATTENTION

14
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

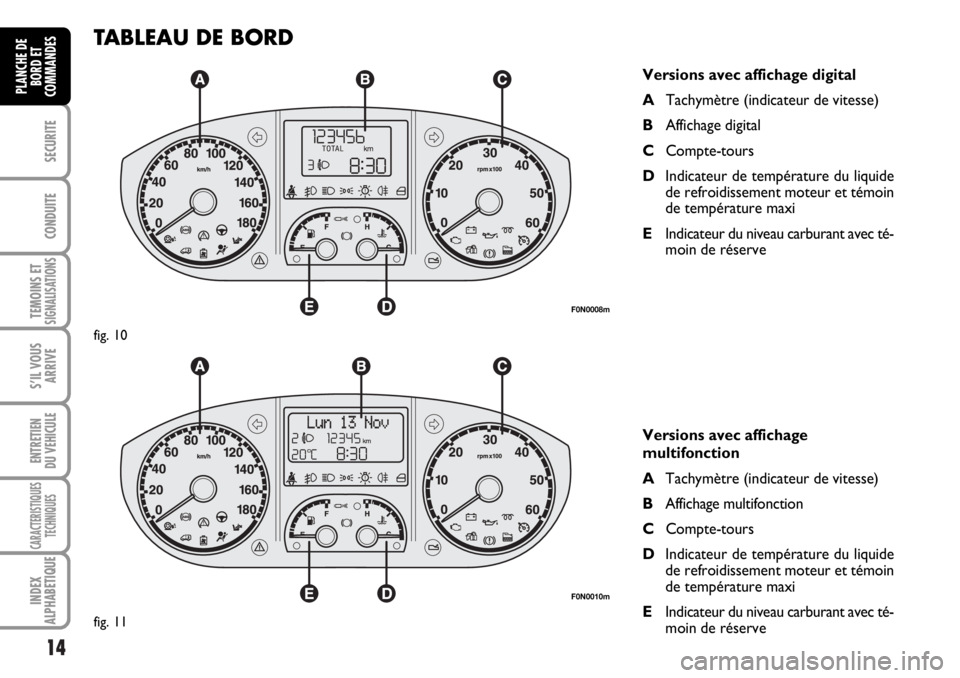

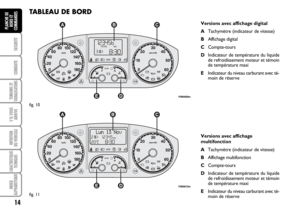

TABLEAU DE BORD
Versions avec affichage digital
ATachymètre (indicateur de vitesse)
BAffichage digital
CCompte-tours
DIndicateur de température du liquide
de refroidissement moteur et témoin
de température maxi
EIndicateur du niveau carburant avec té-
moin de réserve
Versions avec affichage
multifonction
ATachymètre (indicateur de vitesse)
BAffichage multifonction
CCompte-tours
DIndicateur de température du liquide
de refroidissement moteur et témoin
de température maxi
EIndicateur du niveau carburant avec té-
moin de réserve
F0N0008m
fig. 10
F0N0010m
fig. 11

15
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
INSTRUMENTS
DE BORD
La couleur du fond des instruments et leur
typologie peut varier selon les versions.

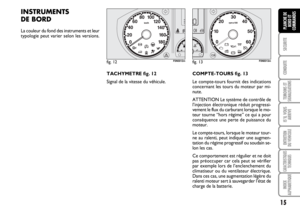

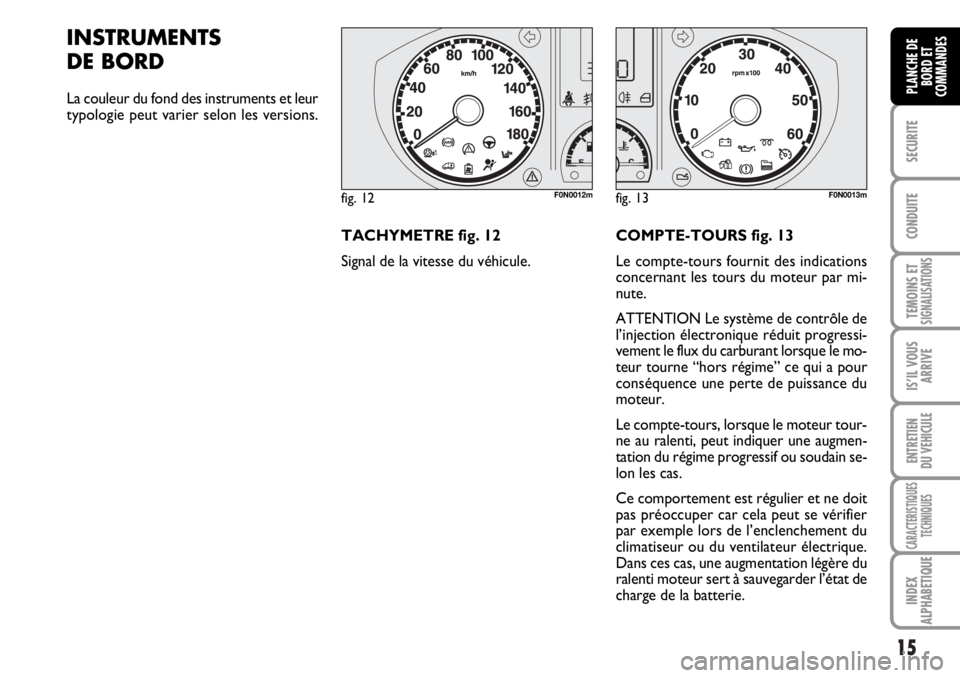

TACHYMETRE fig. 12
Signal de la vitesse du véhicule.COMPTE-TOURS fig. 13
Le compte-tours fournit des indications
concernant les tours du moteur par mi-
nute.
ATTENTION Le système de contrôle de
l’injection électronique réduit progressi-
vement le flux du carburant lorsque le mo-
teur tourne “hors régime” ce qui a pour
conséquence une perte de puissance du
moteur.
Le compte-tours, lorsque le moteur tour-
ne au ralenti, peut indiquer une augmen-
tation du régime progressif ou soudain se-
lon les cas.
Ce comportement est régulier et ne doit
pas préoccuper car cela peut se vérifier
par exemple lors de l’enclenchement du
climatiseur ou du ventilateur électrique.
Dans ces cas, une augmentation légère du
ralenti moteur sert à sauvegarder l’état de
charge de la batterie.
fig. 12F0N0012mfig. 13F0N0013m
