SOULEVEMENT
DU VEHICULE
Au cas où il s’avérait nécessaire de sou-
lever le véhicule, d’adresser au Réseau
Après-vente Fiat, qui est équipé de cric
d’atelier ou de ponts à bras.

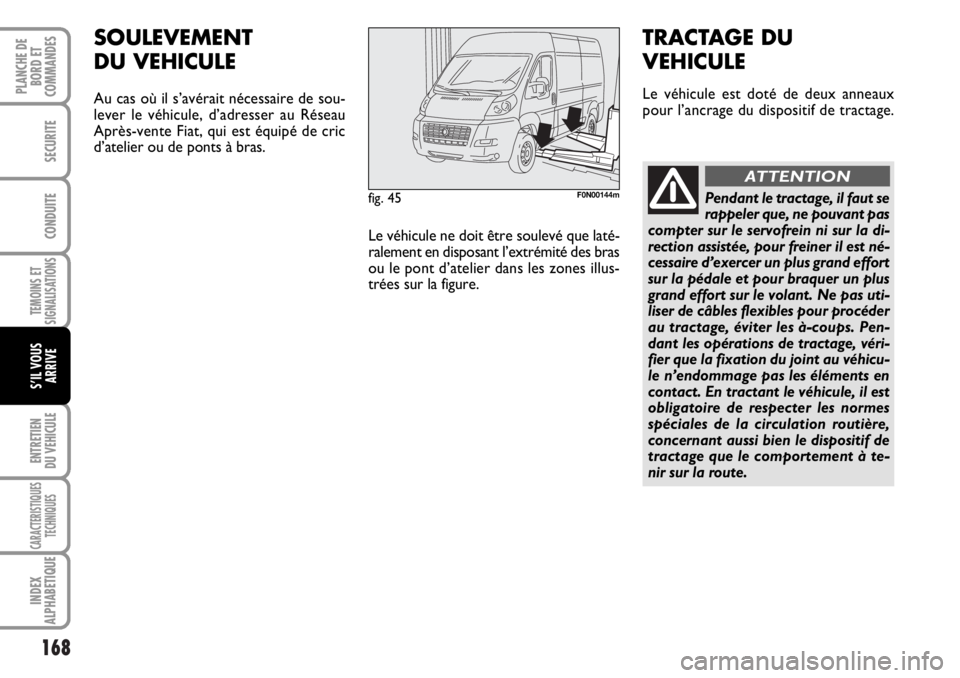

Le véhicule ne doit être soulevé que laté-
ralement en disposant l’extrémité des bras
ou le pont d’atelier dans les zones illus-
trées sur la figure.
TRACTAGE DU
VEHICULE
Le véhicule est doté de deux anneaux
pour l’ancrage du dispositif de tractage.
Pendant le tractage, il faut se
rappeler que, ne pouvant pas
compter sur le servofrein ni sur la di-
rection assistée, pour freiner il est né-
cessaire d’exercer un plus grand effort
sur la pédale et pour braquer un plus
grand effort sur le volant. Ne pas uti-
liser de câbles flexibles pour procéder
au tractage, éviter les à-coups. Pen-
dant les opérations de tractage, véri-
fier que la fixation du joint au véhicu-
le n’endommage pas les éléments en
contact. En tractant le véhicule, il est
obligatoire de respecter les normes
spéciales de la circulation routière,
concernant aussi bien le dispositif de
tractage que le comportement à te-
nir sur la route.
ATTENTION

169
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
fig. 46F0N0134m
Pendant le tractage du véhi-
cule ne pas démarrer le mo-
teur.
ATTENTION
Avant d’effecteur le tractage,
désactiver le verrouillage de
la direction (voir le paragraphe “Dis-
positif de démarrage” au chapitre
“Planche de bord et commandes”).
Pendant le tractage, il faut se rappe-
ler que, ne pouvant pas compter sur le
servofrein ni sur la direction assistée
électrique, pour freiner il est nécessai-
re d’exercer un plus grand effort sur la
pédale et pour braquer un plus grand
effort sur le volant. Ne pas utiliser des
câbles flexibles pour procéder au trac-
tage, éviter les à-coups. Pendant les
opérations de tractage, vérifier que la
fixation du joint au véhicule n’en-
dommage pas les éléments en contact.
En tractant le véhicule, il est obliga-
toire de respecter les normes spéciales
de la circulation routière, concernant
aussi bien le dispositif de tractage que
le comportement à tenir sur la route.
ATTENTION
fig. 47F0N0135m
fig. 48F0N0136m

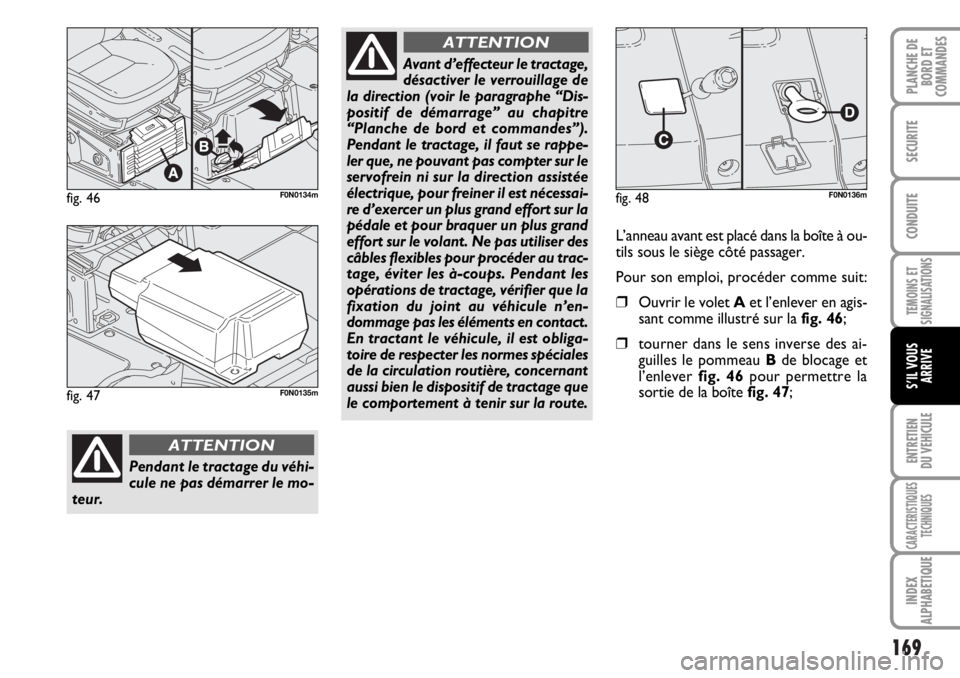

L’anneau avant est placé dans la boîte à ou-
tils sous le siège côté passager.
Pour son emploi, procéder comme suit:
❒Ouvrir le volet Aet l’enlever en agis-
sant comme illustré sur la fig. 46;
❒tourner dans le sens inverse des ai-
guilles le pommeau Bde blocage et
l’enlever fig. 46 pour permettre la
sortie de la boîte fig. 47;

170
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
fig. 49F0N0117m
❒prélever de la boîte le tournevis en do-
tation et, en faisant levier dans le point
indiqué, soulever le bouchon C-fig.
48;
❒prélever le dispositif de tractage Dde
la boîte et le visser sur le pivot fileté
fig. 48.
L’anneau arrière B-fig. 49se trouve dans
le point indiqué sur la figure.

171
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
ENTRETIEN PROGRAMME ............................................... 172
PLAN D’ENTRETIEN PROGRAMME .............................. 173
CONTROLES PERIODIQUES .......................................... 177
UTILISATION SEVERE DU VEHICULE ........................... 177
VERIFICATION DES NIVEAUX ........................................ 178
FILTRE A AIR .......................................................................... 184
FILTRE ANTIPOLLEN .......................................................... 184
BATTERIE ................................................................................ 184
ROUES ET PNEUS ................................................................ 187
CIRCUIT DES DURITES ...................................................... 188
ESSUIE-GLACES/ESSUIE-LUNETTE ARRIERE ............... 188
CARROSSERIE ....................................................................... 190
HABITACLE ............................................................................ 192
E E
N N
T T
R R
E E
T T
I I
E E
N N
D D
U U
V V
E E
H H
I I
C C
U U
L L
E E

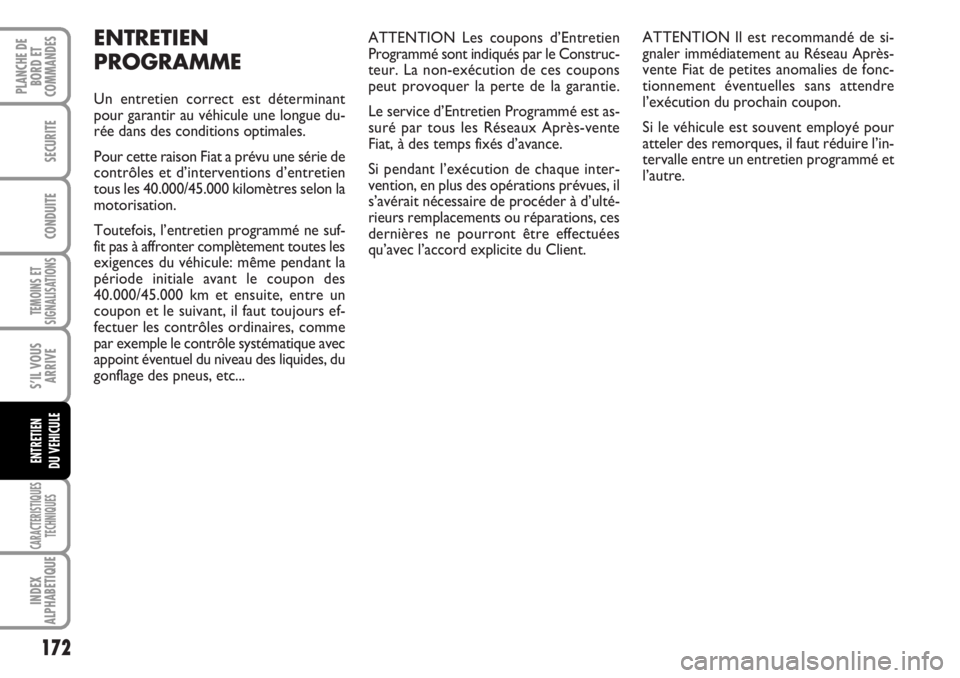

ATTENTION Les coupons d’Entretien
Programmé sont indiqués par le Construc-
teur. La non-exécution de ces coupons
peut provoquer la perte de la garantie.
Le service d’Entretien Programmé est as-
suré par tous les Réseaux Après-vente
Fiat, à des temps fixés d’avance.
Si pendant l’exécution de chaque inter-
vention, en plus des opérations prévues, il
s’avérait nécessaire de procéder à d’ulté-
rieurs remplacements ou réparations, ces
dernières ne pourront être effectuées
qu’avec l’accord explicite du Client.ATTENTION Il est recommandé de si-
gnaler immédiatement au Réseau Après-
vente Fiat de petites anomalies de fonc-
tionnement éventuelles sans attendre
l’exécution du prochain coupon.
Si le véhicule est souvent employé pour
atteler des remorques, il faut réduire l’in-
tervalle entre un entretien programmé et
l’autre.ENTRETIEN
PROGRAMME
Un entretien correct est déterminant
pour garantir au véhicule une longue du-
rée dans des conditions optimales.
Pour cette raison Fiat a prévu une série de
contrôles et d’interventions d’entretien
tous les 40.000/45.000 kilomètres selon la
motorisation.
Toutefois, l’entretien programmé ne suf-
fit pas à affronter complètement toutes les
exigences du véhicule: même pendant la
période initiale avant le coupon des
40.000/45.000 km et ensuite, entre un
coupon et le suivant, il faut toujours ef-
fectuer les contrôles ordinaires, comme
par exemple le contrôle systématique avec
appoint éventuel du niveau des liquides, du
gonflage des pneus, etc...
172
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE

173
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
45 90 135 180 225
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●
●●●●●
●●
●●●●●
●●●●●
●●●●●
●●●●●
PLAN D’ENTRETIEN PROGRAMME (120 Multijet - 130 Multijet)
Milliers de kilomètres
Contrôle état/usure des pneus et réglage éventuel de pression
Contrôle fonctionnement équipement d’éclairage (phares, clignotants,
détresse, coffre à bagages, témoins tableau de bord, etc.)
Contrôle fonctionnement système essuie lave-glace/lave-glaces et réglage
éventuel gicleurs
Contrôle positionnement/usure balais essuie-glaces
Contrôle état conditions usure patins freins et fonctionnement signaleur
usure patins disque avant et arrière (où présents)
Contrôle état usure joints freins à tambour arrière
(où présents)
Contrôle visuel état et intégrité:
Extérieur carrosserie et protecteur sous coque, tuyaux (échappement -
alimentation carburant - freins) - Eléments en caoutchouc (coiffes - manchons
- boucles - etc.) - Tuyaux flexibles circuit de freinage et alimentation
Contrôle visuel état/tension courroies commande accessoires
(sauf moteurs dotés de tendeurs automatiques)
Contrôle et réglage éventuel course frein à main
Contrôle émissions/fumées gaz d’échappement
Contrôle état propreté serrures et nettoyage lubrification leviers
Vidange huile moteur et filtre huile moteur

174
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
45 90 135 180 225
●●●●●
●●●●●
●●●●●
●
●
●
●●●●●
●●
●●●●●
Milliers de kilomètres
Remplacement filtre carburant
Remplacement cartouche filtre à air
Contrôle et rétablissement éventuel niveau liquides
(refroidissement moteur - freins - direction assistée - lave-glaces - etc.)
Contrôle courroie commande distribution
Remplacement courroie commande accessoires
Remplacement courroie commande distribution (*)
Contrôle fonctionnalité systèmes contrôle moteur (par prise de diagnostic)
Remplacement liquide freins (ou bien tous les 24 mois)
Remplacement filtre antipollen (ou bien tous les 24 mois)
(*) Ou bien tous les 4 ans pour d’emplois sévères (climats froids, circulation en ville, longues permanences au ralenti, emploi
sur routes poussiéreuses ou parsemées de sable et/ou sel). Ou bien tous les 5 ans indépendamment du kilométrage

175
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
40 80 120 160 200
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●
●●●●●
●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
PLAN D’ENTRETIEN PROGRAMME (100 Multijet)
Milliers de kilomètres
Contrôle état/usure des pneus et réglage éventuel de pression
Contrôle fonctionnement équipement d’éclairage (phares, clignotants,
détresse, coffre à bagages, témoins tableau de bord, etc.)
Contrôle fonctionnement système essuie lave-glace/lave-glaces et réglage
éventuel gicleurs
Contrôle positionnement/usure balais essuie-glaces
Contrôle état conditions usure patins freins et fonctionnement signaleur
usure patins disque avant et arrière (où présents)
Contrôle état usure joints freins à tambour arrière
(où présents)
Contrôle visuel état et intégrité:
Extérieur carrosserie et protecteur sous coque, tuyaux (échappement -
alimentation carburant - freins) - Eléments en caoutchouc (coiffes - manchons -
boucles - etc.) - Tuyaux flexibles circuit de freinage et alimentation
Contrôle visuel état courroies commande accessoires
Contrôle et réglage éventuel course frein à main
Contrôle émissions/fumées gaz d’échappement
Contrôle état propreté serrures et nettoyage lubrification leviers
Vidange huile moteur et filtre huile moteur
Remplacement filtre carburant
