Page 185 of 274
❒

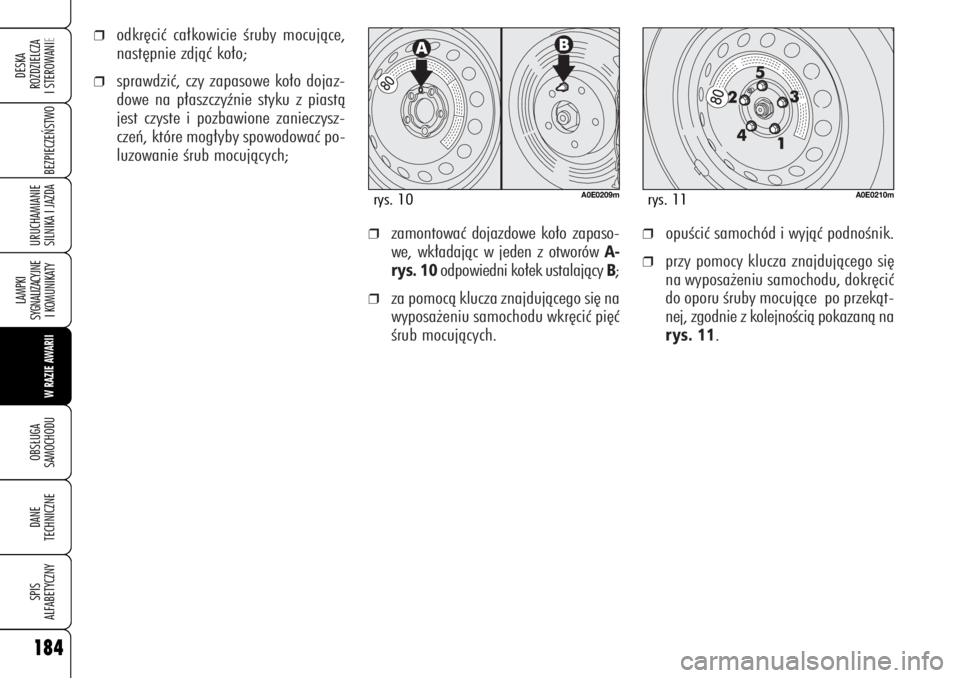

zamontowaç dojazdowe ko∏o zapaso-
we, wk∏adajàc w jeden z otworów
A-
rys. 10
odpowiedni ko∏ek ustalajàcy
B;
❒
za pomocà klucza znajdujàcego si´ na
wyposa˝eniu samochodu wkr´ciç pi´ç
Êrub mocujàcych.
❒
opuÊciç samochód i wyjàç podnoÊnik.
❒
przy pomocy klucza znajdujàcego si´
na wyposa˝eniu samochodu, dokr´ciç
do oporu Êruby mocujàce po przekàt-
nej, zgodnie z kolejnoÊcià pokazanà narys. 11
.
❒
odkr´ciç ca∏kowicie Êruby mocujàce,
nast´pnie zdjàç ko∏o;
❒
sprawdziç, czy zapasowe ko∏o dojaz-
dowe na p∏aszczyênie styku z piastà
jest czyste i pozbawione zanieczysz-
czeƒ, które mog∏yby spowodowaç po-
luzowanie Êrub mocujàcych;
A0E0210m
rys. 11
A0E0209m
rys. 10
184
BEZPIECZE¡STWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARIIOBS¸UGA
SAMOCHODUDANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
Page 186 of 274

ZAMONTOWANIE KO¸A
O NORMALNYCH WYMIARACHPost´pujàc zgodnie z opisem podanym
poprzednio podnieÊç samochód i wymon-
towaç dojazdowe ko∏o zapasowe.
Wersje z obr´czami ze stali
Procedura jest nast´pujàca❒
sprawdziç czy ko∏o o normalnych wy-
miarach na p∏aszczyênie styku z pia-
stà jest czyste i pozbawione zanie-
czyszczeƒ, które mog∏yby spowodowaç
poluzowanie Êrub mocujàcych;
❒
zamontowaç ko∏o o normalnych wy-
miarach wk∏adajàc ko∏ek
B-rys. 10
w jeden z otworów
A;
❒
zamontowaç ko∏pak ko∏a na obr´czy
ko∏a pokrywajàc symbol
C
wyt∏oczo-
ny wewnàtrz ko∏paka z zaworem do
pompowania
rys. 12
;
❒
przy pomocy klucza znajdujàcego si´
na wyposa˝eniu samochodu wkr´ciç
Êruby mocujàce;
❒
opuÊciç samochód i wyjàç podnoÊnik;
❒
przy pomocy klucza znajdujàcego si´
na wyposa˝eniu dokr´ciç Êruby mocu-
jàce zgodnie z kolejnoÊcià pokazanà
na
rys. 11
;
A0E0211m
rys. 13
Wersje z obr´czami ze stopu
Procedura jest nast´pujàca❒
wkr´ciç sworzeƒ centrujàcy
A-rys. 13
w otwór jednej ze Êrub mocujàcych
znajdujàcy si´ w piaÊcie ko∏a;
❒
w∏o˝yç ko∏o na sworzeƒ centrujàcy i
przy pomocy klucza znajdujàcego si´
na wyposa˝eniu samochodu wkr´ciç
cztery dost´pne Êruby;
❒
wykr´ciç sworzeƒ centrujàcy
A-rys. 13
i wkr´ciç ostatnià Êrub´ mocujàcà;
❒
opuÊciç samochód i wyjàç podnoÊnik,
a nast´pnie przy pomocy klucza znaj-
dujàcego si´ na wyposa˝eniu samo-
chodu, dokr´ciç do oporu Êruby mo-
cujàce zgodnie z kolejnoÊcià przed-
stawionà poprzednio dla ko∏a zapa-
sowego dojazdowego
rys. 11
.Po zakoƒczeniu wymiany ko∏a:
❒
umieÊciç zapasowe ko∏o dojazdowe w
odpowiedniej wn´ce w baga˝niku;
❒
umieÊciç w odpowiednim pojemniku
podnoÊnik cz´Êciowo roz∏o˝ony, wci-
skajàc go lekko w odpowiednie gniaz-
do tak, aby nie powodowa∏ ewentu-
alnych wibracji podczas jazdy;
❒
zamontowaç narz´dzia w odpowied-
nich gniazdach znajdujàcych si´ w po-
jemniku;
❒
umieÊciç pojemnik kompletny z na-
rz´dziami w zapasowym kole dojaz-
dowym;
❒
zamontowaç poprawnie perforowanà
sztywnà wyk∏adzin´ baga˝nika.
A0E0236m
rys. 12
185
BEZPIECZE¡STWO LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARIIOBS¸UGA
SAMOCHODUDANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
Page 187 of 274

Zestaw naprawczy sk∏ada si´ z:❒
butli
A-rys. 14
zawierajàcej p∏ynny
uszczelniacz wyposa˝onej w:
- przewód do nape∏niania
B;
- naklejk´ samoprzylepnà Cz napi-
sem „max 80 km/h“, którà nale˝y
nakleiç w miejscu widocznym dla
kierowcy (na desce rozdzielczej) po
naprawie opony;
❒
spr´˝arki
D
kompletnej z manome-
trem i z∏àczkami;
ZESTAW SZYBKIEJ
NAPRAWY OPON
FIX&GO automaticSamochód wyposa˝ony jest w zestaw szyb-
kiej naprawy opon FIX&GO automatic, w
miejsce narz´dzi i dojazdowego ko∏a za-
pasowego.
Zestaw
rys. 14
umieszczony jest w ba-
ga˝niku. W pojemniku zestawu szybkiej
naprawy opon znajduje si´ tak˝e Êrubo-
kr´t i uchwyt holowniczy.
A0E0114m
rys. 14
A0E0048m
rys. 15❒
ulotki informacyjnej
rys. 15
, dla pra-
wid∏owego u˝ycia zestawu szybkiej na-
prawy i nast´pnie dla dostarczenia go
osobie, która b´dzie naprawia∏a opo-
n´ zestawem szybkiej naprawy opon;
❒
r´kawic ochronnych znajdujàcych si´
w gnieêdzie bocznym spr´˝arki;
❒
koƒcówki do pompowania elementów
ró˝nych.
186
BEZPIECZE¡STWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARIIOBS¸UGA
SAMOCHODUDANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
Page 188 of 274

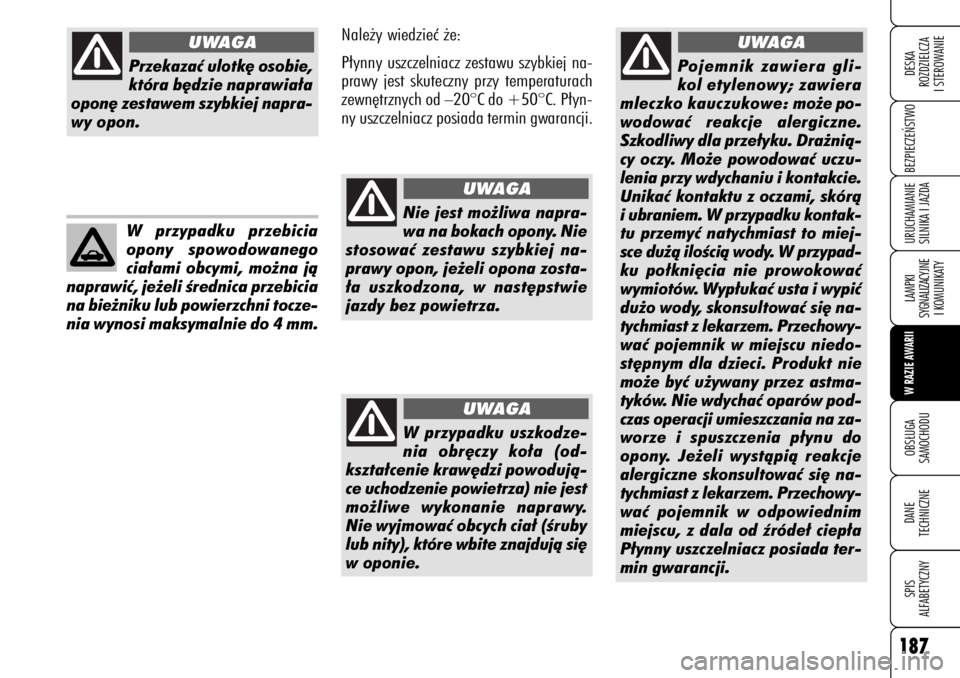

Pojemnik zawiera gli-
kol etylenowy; zawiera
mleczko kauczukowe:mo˝e po-
wodowaç reakcje alergiczne.
Szkodliwy dla prze∏yku. Dra˝nià-
cy oczy. Mo˝e powodowaç uczu-
lenia przy wdychaniu i kontakcie.
Unikaç kontaktu z oczami, skórà
i ubraniem. W przypadku kontak-
tu przemyç natychmiast to miej-
sce du˝à iloÊcià wody. W przypad-
ku po∏kni´cia nie prowokowaç
wymiotów. Wyp∏ukaç usta i wypiç
du˝o wody, skonsultowaç si´ na-
tychmiast z lekarzem. Przechowy-
waç pojemnik w miejscu niedo-
st´pnym dla dzieci. Produkt nie
mo˝e byç u˝ywany przez astma-
tyków. Nie wdychaç oparów pod-
czas operacji umieszczania na za-
worze i spuszczenia p∏ynu do
opony. Je˝eli wystàpià reakcje
alergiczne skonsultowaç si´ na-
tychmiast z lekarzem. Przechowy-
waç pojemnik w odpowiednim
miejscu, z dala od êróde∏ ciep∏a
P∏ynny uszczelniacz posiada ter-
min gwarancji.
UWAGA
Nale˝y wiedzieç ˝e:
P∏ynny uszczelniacz zestawu szybkiej na-
prawy jest skuteczny przy temperaturach
zewn´trznych od
–20°C do
+50°C. P∏yn-
ny uszczelniacz posiada termin gwarancji.
Przekazaç ulotk´ osobie,
która b´dzie naprawia∏a
opon´ zestawem szybkiej napra-
wy opon.
UWAGA
W przypadku przebicia
opony spowodowanego
cia∏ami obcymi, mo˝na jà
naprawiç, je˝eli Êrednica przebicia
na bie˝niku lub powierzchni tocze-
nia wynosi maksymalnie do 4 mm.
Nie jest mo˝liwa napra-
wa na bokach opony. Nie
stosowaç zestawu szybkiej na-
prawy opon, je˝eli opona zosta-
∏a uszkodzona, w nast´pstwie
jazdy bez powietrza.
UWAGA
W przypadku uszkodze-
nia obr´czy ko∏a (od-
kszta∏cenie kraw´dzi powodujà-
ce uchodzenie powietrza) nie jest
mo˝liwe wykonanie naprawy.
Nie wyjmowaç obcych cia∏ (Êruby
lub nity), które wbite znajdujà si´
w oponie.
UWAGA
187
BEZPIECZE¡STWO LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARIIOBS¸UGA
SAMOCHODUDANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
Page 189 of 274

Wykonaç co nast´puje:❒
ustawiç przebite ko∏o z zaworem
A-
rys. 16
zwrócony w kierunku poka-
zanym na rysunku, a nast´pnie
za-
ciàgnàç hamulec postojowy, wy-
jàç zestaw szybkiej naprawy opon i
umieÊciç go w pobli˝u ko∏a, które b´-
dzie naprawiane;
❒
odkr´ciç kapturek zaworu opony, wy-
jàç przewód elastyczny nape∏niania
A-
rys. 17
i wkr´ciç pierÊcieƒ
B-rys. 18
na zawór opony;
A0E0116m
rys. 17
A0E0214m
rys. 18
PROCEDURA POMPOWANIA
A0E0212m
rys. 16
Za∏o˝yç r´kawice ochron-
ne dostarczane razem z
zestawem szybkiej naprawy opon.
UWAGA
Nie w∏àczaç spr´˝arki
d∏u˝ej ni˝ na 20 minut.
Niebezpieczeƒstwo przegrzania.
Zestaw szybkiej naprawy opon
nie jest odpowiedni dla osta-
tecznej naprawy, dlatego opona
naprawiona powinna byç u˝yta
tylko tymczasowo.
UWAGA
Wymieniaç przedawnionà
butl´ zawierajàcà p∏ynny
uszczelniacz. Nie wyrzu-
caç butli i nie wylewaç p∏ynnego
uszczelniacza do otoczenia. Utyli-
zowaç zgodnie z normami mi´dzy-
narodowymi i lokalnymi.
188
BEZPIECZE¡STWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARIIOBS¸UGA
SAMOCHODUDANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
Page 190 of 274

❒
je˝eli opona zostanie napompowana
do ciÊnienia podanego w „Ko∏a“ w
rozdziale „Dane techniczne“ ruszyç na-
tychmiast.
❒
je˝eli w ciàgu 5 minut nie uzyska si´ ci-
Ênienia przynajmniej 1,5 bar, od∏àczyç
spr´˝ark´ od zaworu i gniazdka pràdo-
wego, a nast´pnie, przesunàç samochód
do przodu o oko∏o 10 metrów tak, aby
p∏ynny uszczelniacz rozprowadzi∏ si´ we-
wnàtrz opony, nast´pnie powtórzyç ope-
racj´ pompowania.
❒
je˝eli tak˝e w tym przypadku, w cià-
gu 5 minut od w∏àczenia spr´˝arki nie
osiàgnie si´ ciÊnienia przynajmniej 1,8
bar nie jechaç dalej poniewa˝ opona
jest zbyt uszkodzona i zestaw szybkiej
naprawy opon nie gwarantuje prawi-
d∏owej szczelnoÊci, ale zwróciç si´ do
ASO Alfa Romeo.
❒
upewniç si´ czy wy∏àcznik
A-rys. 19
spr´˝arki znajduje si´ w pozycji
0(wy-
∏àczony), uruchomiç silnik, w∏o˝yç
wtyczk´
A-rys. 20
w gniazdo pràdo-
we/zapalniczki na tunelu przednim i
uruchomiç spr´˝ark´ ustawiajàc wy∏àcz-
nik
A-rys. 19
w pozycji
I(w∏àczony);
❒
napompowaç opon´ do wymaganej
wartoÊci ciÊnienia podanej w „Ko∏a“
w rozdziale „Dane techniczne“). Aby
uzyskaç odczyt bardziej precyzyjny za-
leca si´, sprawdziç wartoÊç ciÊnienia w
oponie na manometrze
B-rys. 19
przy
wy∏àczonej spr´˝arce;A0E0213m
rys. 19
A0E0217m
rys. 20
`UmieÊciç naklejk´ samo-
przylepnà w miejscu do-
brze widocznym dla kierowcy,
aby zasygnalizowaç ˝e opona zo-
sta∏a naprawiona przy u˝yciu ze-
stawu szybkiej naprawy. Jechaç
ostro˝nie szczególnie na zakr´-
tach. Nie przekraczaç pr´dkoÊci
80 km/h. Nie przyspieszaç gwa∏-
townie i nie hamowaç ostro.
UWAGA
189
BEZPIECZE¡STWO LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARIIOBS¸UGA
SAMOCHODUDANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
Page 191 of 274

Bezwzgl´dnie poinformo-
waç ˝e opona zosta∏a na-
prawiona przy u˝yciu zestawu
szybkiej naprawy. Przekazaç sk∏a-
dany folder osobie, która b´dzie
naprawia∏a opon´ uszczelnionà
zestawem szybkiej naprawy.
UWAGA
A0E0215m
rys. 21
A0E0216m
rys. 22TYLKO DLA KONTROLI
I PRZYWRACANIA CIÂNIENIASpr´˝arka mo˝e byç u˝ywana do uzupe∏-
niania ciÊnienia w oponach. Od∏àczyç
zacisk
A-rys. 21
i po∏àczyç go z zawo-
rem opony pompowanej
rys. 22
; w ten
sposób butla nie b´dzie po∏àczona ze spr´-
˝arkà i nie zostanie wtryÊni´ty p∏ynny
uszczelniacz.
Je˝eli ciÊnienie spadnie
poni˝ej 1,8 bar nie kon-
tynuowaç jazdy; zestaw szybkiej
naprawy opon Fix&Go automa-
tic nie gwarantuje prawid∏owej
szczelnoÊci, poniewa˝ opona jest
zbyt uszkodzona. Zwróciç si´ do
ASO Alfa Romeo.
UWAGA
❒
po oko∏o 10 minutach zatrzymaç si´
i ponownie sprawdziç ciÊnienie w opo-
nie, zaleca si´ zaciàgnàç hamulec po-
stojowy;
❒
je˝eli natomiast zmierzone ciÊnienie
wynosi przynajmniej 1,8 bar, przywró-
ciç prawid∏owe ciÊnienie (przy silniku
uruchomionym i zaciàgni´tym hamul-
cu postojowym) i kontynuowaç jazd´;
❒
zwróciç si´, prowadzàc zawsze samo-
chód bardzo ostro˝nie, do Alfa Romeo.
190
BEZPIECZE¡STWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARIIOBS¸UGA
SAMOCHODUDANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
Page 192 of 274
PROCEDURA WYMIANY BUTLIAby wymieniç butl´ wykonaç co nast´puje:❒
zwolniç mocowanie
A-rys. 23
i od∏à-
czyç przewód
B;
❒
obróciç w kierunku przeciwnym do ru-
chu wskazówek zegara butl´ do wy-
miany i wyjàç jà;
❒
w∏o˝yç nowà butl´ i obróciç w kierunku
zgodnym z ruchem wskazówek zegara;
❒
zaczepiç mocowanie
A
lub po∏àczyç
przewód
Bw gnieêdzie.
A0E0047m
rys. 23
Bezwzgl´dnie poinfor-
mowaç kogoÊ kto b´dzie
u˝ywa∏ samochodu, ˝e opona
naprawiona zosta∏a zestawem
szybkiej naprawy. Dostarczyç od-
powiednià tabliczk´ samoprzy-
lepnà informacyjnà osobie któ-
ra b´dzie wykonywa∏a odpo-
wiednie operacje naprawcze.
UWAGA
191
BEZPIECZE¡STWO LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARIIOBS¸UGA
SAMOCHODUDANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
