2005 Hyundai Sonata Manuel du propriétaire (in French)

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
51
1. Compte-tours
2. Témoin d'ouverture des portières
3. Témoin de ceinture de sécurité
4. Témoin de feux de route
5. Témoin indicateur OFF de l'air bag avant du passager
6. Témoin de changement de direction
7. Compteur de vitesse
8. Témoins du dispositif électronique de stabilité programme (Si installé)
9. Témoin d'avertissement des feux antibrouillard (Si installé)
10.Témoin de système aritiblocage des roues (ABS)
11.Témoin de température d'eau
12.Jauge de carburant 13.Témoin de niveau insuffisant du liquide de frein/frein à main 14.Témoin de pression d'huile
15.Témoin de décharge
16.Témoin de niveau faible de liquide de lave-glace de
pare-brise
17.Témoin de lampe défectueuse (MIL)
18.Témoin de AIR BAG
19.Odomètre/Compteur journalier/Ordinateur journailer (Si installé)
20.Témoin de régulateur de vitesse (Si installé)
21.Témoin indicateur d'avertissement du système d'immobilisation
22.Témoin indicateur SET de la croisière (Si installé)
23.Témoin d'ouverture du couvercle du coffre à bagages
24.Témoin de niveau d'essence

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
52
ZB110G1-AU

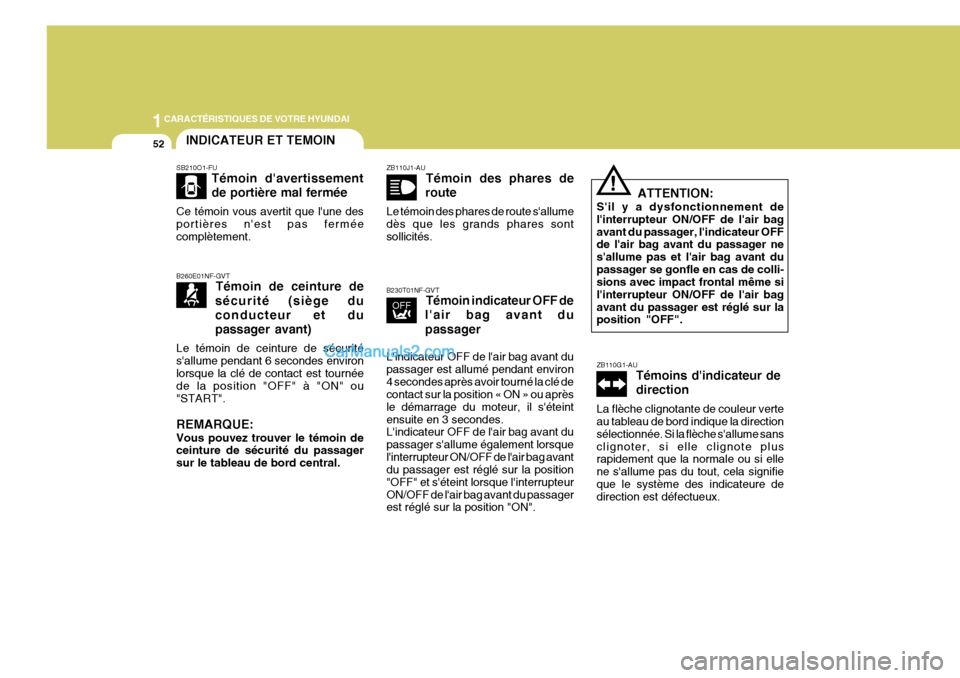

Témoins d'indicateur de direction
La flèche clignotante de couleur verte au tableau de bord indique la direction sélectionnée. Si la flèche s'allume sansclignoter, si elle clignote plus rapidement que la normale ou si elle ne s'allume pas du tout, cela signifieque le système des indicateure de direction est défectueux.
SB210O1-FU Témoin d'avertissement de portière mal fermée
Ce témoin vous avertit que l'une des portières n'est pas ferméecomplètement.ZB110J1-AU Témoin des phares de
route
Le témoin des phares de route s'allume dès que les grands phares sontsollicités.
B260E01NF-GVT Témoin de ceinture de
sécurité (siège du conducteur et dupassager avant)
Le témoin de ceinture de sécurité s'allume pendant 6 secondes environlorsque la clé de contact est tournée de la position "OFF" à "ON" ou "START". REMARQUE: Vous pouvez trouver le témoin de ceinture de sécurité du passager sur le tableau de bord central.
B230T01NF-GVT Témoin indicateur OFF de
l'air bag avant du passager
L'indicateur OFF de l'air bag avant du passager est allumé pendant environ4 secondes après avoir tourné la clé de contact sur la position « ON » ou après le démarrage du moteur, il s'éteintensuite en 3 secondes. L'indicateur OFF de l'air bag avant du passager s'allume également lorsquel'interrupteur ON/OFF de l'air bag avant du passager est réglé sur la position "OFF" et s'éteint lorsque l'interrupteurON/OFF de l'air bag avant du passager est réglé sur la position "ON".
ATTENTION:
S'il y a dysfonctionnement de l'interrupteur ON/OFF de l'air bagavant du passager, l'indicateur OFF de l'air bag avant du passager ne s'allume pas et l'air bag avant dupassager se gonfle en cas de colli- sions avec impact frontal même si l'interrupteur ON/OFF de l'air bagavant du passager est réglé sur la position "OFF".!
INDICATEUR ET TEMOIN

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
53
!

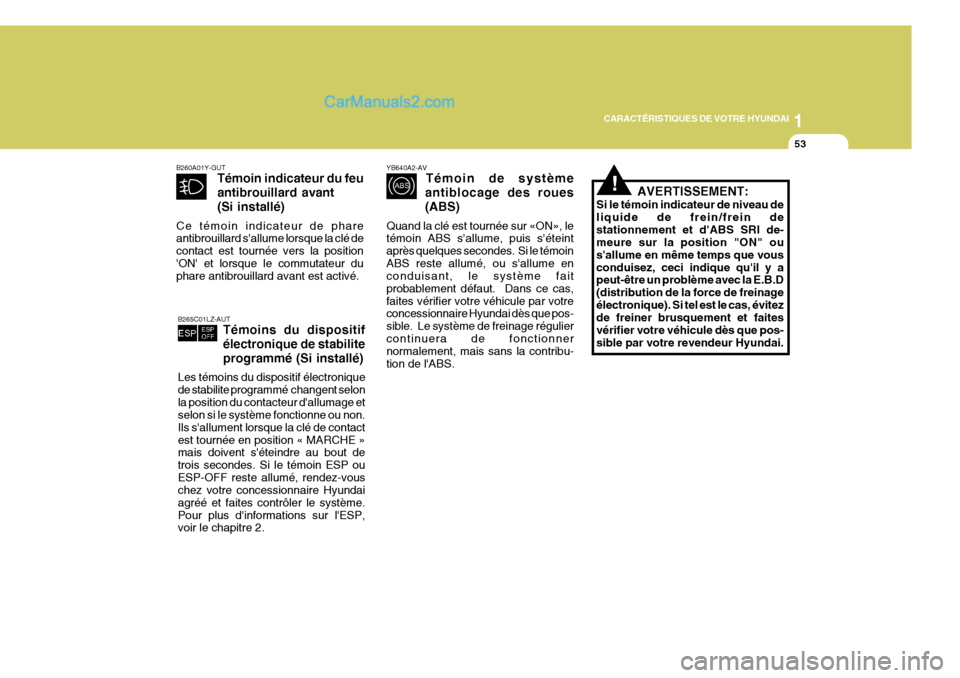

B260A01Y-GUT
Témoin indicateur du feu antibrouillard avant(Si installé)
Ce témoin indicateur de phare antibrouillard s'allume lorsque la clé de contact est tournée vers la position'ON' et lorsque le commutateur du phare antibrouillard avant est activé. YB640A2-AV
Témoin de système
antiblocage des roues (ABS)
Quand la clé est tournée sur «ON», le témoin ABS s'allume, puis s'éteint après quelques secondes. Si le témoinABS reste allumé, ou s'allume en conduisant, le système fait probablement défaut. Dans ce cas,faites vérifier votre véhicule par votre concessionnaire Hyundai dès que pos- sible. Le système de freinage réguliercontinuera de fonctionner normalement, mais sans la contribu- tion de l'ABS.
AVERTISSEMENT:
Si le témoin indicateur de niveau de liquide de frein/frein destationnement et d'ABS SRI de- meure sur la position "ON" ou s'allume en même temps que vousconduisez, ceci indique qu'il y a peut-être un problème avec la E.B.D (distribution de la force de freinageélectronique). Si tel est le cas, évitez de freiner brusquement et faites vérifier votre véhicule dès que pos-sible par votre revendeur Hyundai.
B265C01LZ-AUT Témoins du dispositif électronique de stabiliteprogrammé (Si installé)
Les témoins du dispositif électronique de stabilite programmé changent selonla position du contacteur d'allumage et selon si le système fonctionne ou non. Ils s'allument lorsque la clé de contactest tournée en position « MARCHE » mais doivent s'éteindre au bout de trois secondes. Si le témoin ESP ouESP-OFF reste allumé, rendez-vous chez votre concessionnaire Hyundai agréé et faites contrôler le système.Pour plus d'informations sur l'ESP, voir le chapitre 2.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
54
!

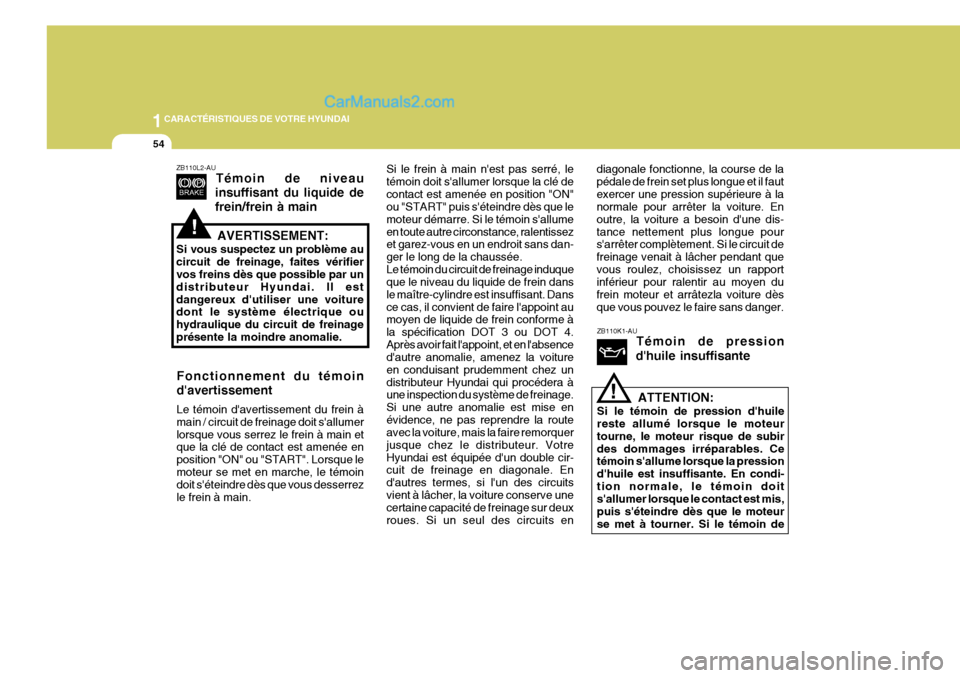

Si le frein à main n'est pas serré, le témoin doit s'allumer lorsque la clé decontact est amenée en position "ON" ou "START" puis s'éteindre dès que le moteur démarre. Si le témoin s'allumeen toute autre circonstance, ralentissez et garez-vous en un endroit sans dan- ger le long de la chaussée.Le témoin du circuit de freinage induque que le niveau du liquide de frein dans le maître-cylindre est insuffisant. Dansce cas, il convient de faire l'appoint au moyen de liquide de frein conforme à la spécification DOT 3 ou DOT 4.Après avoir fait l'appoint, et en l'absence d'autre anomalie, amenez la voiture en conduisant prudemment chez undistributeur Hyundai qui procédera à une inspection du système de freinage. Si une autre anomalie est mise enévidence, ne pas reprendre la route avec la voiture, mais la faire remorquer jusque chez le distributeur. VotreHyundai est équipée d'un double cir- cuit de freinage en diagonale. En d'autres termes, si l'un des circuitsvient à lâcher, la voiture conserve une certaine capacité de freinage sur deux roues. Si un seul des circuits en ZB110K1-AU
Témoin de pression
d'huile insuffisante
ATTENTION:
Si le témoin de pression d'huile reste allumé lorsque le moteur tourne, le moteur risque de subirdes dommages irréparables. Ce témoin s'allume lorsque la pression d'huile est insuffisante. En condi-tion normale, le témoin doit s'allumer lorsque le contact est mis, puis s'éteindre dès que le moteurse met à tourner. Si le témoin de
!
ZB110L2-AU Témoin de niveau
insuffisant du liquide de frein/frein à main
AVERTISSEMENT:
Si vous suspectez un problème au circuit de freinage, faites vérifier vos freins dès que possible par un distributeur Hyundai. Il estdangereux d'utiliser une voiture dont le système électrique ou hydraulique du circuit de freinage présente la moindre anomalie.
Fonctionnement du témoin d'avertissement Le témoin d'avertissement du frein à main / circuit de freinage doit s'allumerlorsque vous serrez le frein à main et que la clé de contact est amenée en position "ON" ou "START". Lorsque lemoteur se met en marche, le témoin doit s'éteindre dès que vous desserrez le frein à main. diagonale fonctionne, la course de lapédale de frein set plus longue et il fautexercer une pression supérieure à la normale pour arrêter la voiture. En outre, la voiture a besoin d'une dis-tance nettement plus longue pour s'arrêter complètement. Si le circuit de freinage venait à lâcher pendant quevous roulez, choisissez un rapport inférieur pour ralentir au moyen du frein moteur et arrâtezla voiture dèsque vous pouvez le faire sans danger.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
55

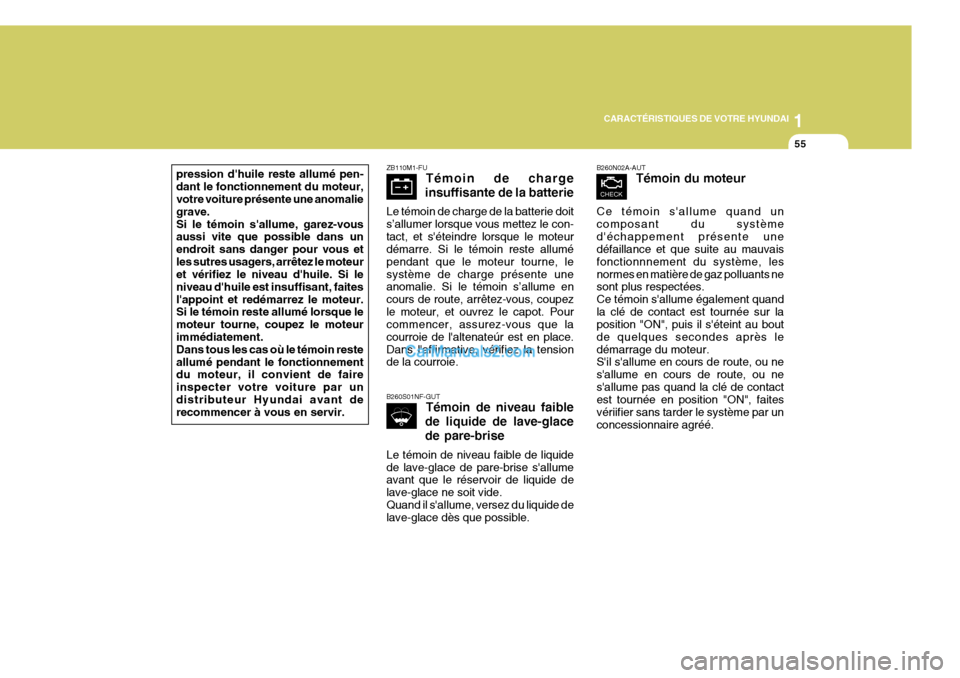

ZB110M1-FU
Témoin de charge
insuffisante de la batterie
Le témoin de charge de la batterie doit s’allumer lorsque vous mettez le con-tact, et s'éteindre lorsque le moteur démarre. Si le témoin reste allumé pendant que le moteur tourne, lesystème de charge présente une anomalie. Si le témoin s’allume en cours de route, arrêtez-vous, coupezle moteur, et ouvrez le capot. Pour commencer, assurez-vous que la courroie de l'altenateúr est en place.Dans l'affirmative, vérifiez la tension de la courroie.
B260S01NF-GUT Témoin de niveau faible
de liquide de lave-glace de pare-brise
Le témoin de niveau faible de liquide de lave-glace de pare-brise s'allume avant que le réservoir de liquide de lave-glace ne soit vide.Quand il s'allume, versez du liquide de lave-glace dès que possible.
pression d'huile reste allumé pen- dant le fonctionnement du moteur, votre voiture présente une anomalie grave.Si le témoin s'allume, garez-vous aussi vite que possible dans un endroit sans danger pour vous etles sutres usagers, arrêtez le moteur et vérifiez le niveau d'huile. Si le niveau d'huile est insuffisant, faitesl'appoint et redémarrez le moteur. Si le témoin reste allumé lorsque le moteur tourne, coupez le moteur immédiatement. Dans tous les cas où le témoin resteallumé pendant le fonctionnement du moteur, il convient de faire inspecter votre voiture par undistributeur Hyundai avant de recommencer à vous en servir.B260N02A-AUT Témoin du moteur
Ce témoin s'allume quand un composant du systèmed'échappement présente une défaillance et que suite au mauvais fonctionnnement du système, lesnormes en matière de gaz polluants ne sont plus respectées. Ce témoin s'allume également quandla clé de contact est tournée sur la position "ON", puis il s'éteint au bout de quelques secondes après ledémarrage du moteur. S'il s'allume en cours de route, ou ne s'allume en cours de route, ou nes'allume pas quand la clé de contact est tournée en position "ON", faites vériifier sans tarder le système par unconcessionnaire agréé.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
56

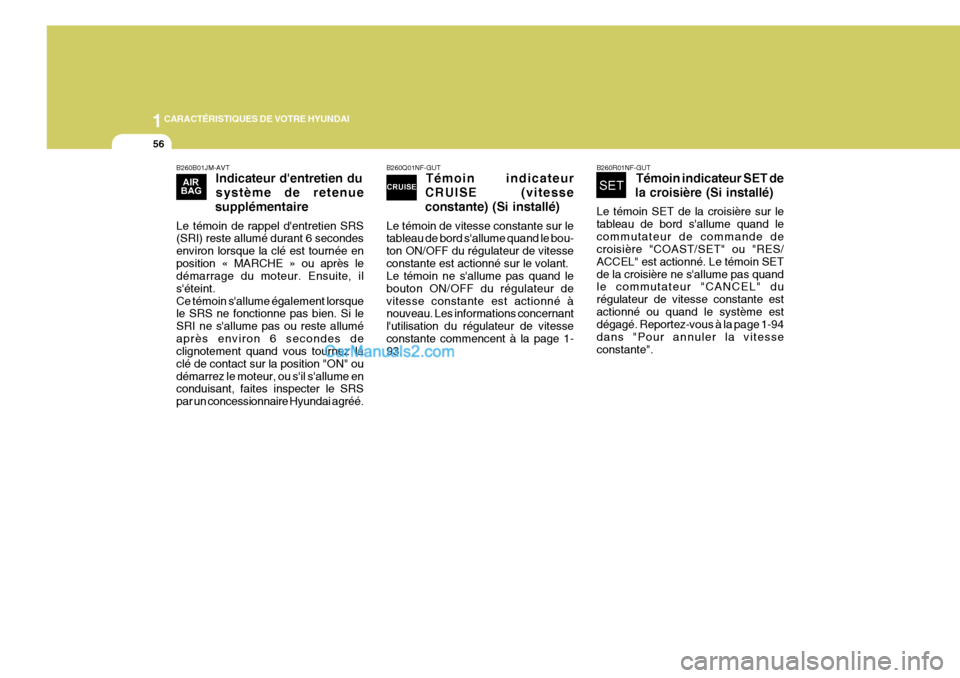

B260Q01NF-GUTTémoin indicateur
CRUISE (vitesse constante) (Si installé)
Le témoin de vitesse constante sur le tableau de bord s'allume quand le bou- ton ON/OFF du régulateur de vitesseconstante est actionné sur le volant. Le témoin ne s'allume pas quand le bouton ON/OFF du régulateur devitesse constante est actionné à nouveau. Les informations concernant l'utilisation du régulateur de vitesseconstante commencent à la page 1- 93.
B260R01NF-GUT Témoin indicateur SET de
la croisière (Si installé)
Le témoin SET de la croisière sur le tableau de bord s'allume quand lecommutateur de commande de croisière "COAST/SET" ou "RES/ ACCEL" est actionné. Le témoin SETde la croisière ne s'allume pas quand le commutateur "CANCEL" du régulateur de vitesse constante estactionné ou quand le système est dégagé. Reportez-vous à la page 1-94 dans "Pour annuler la vitesseconstante".
B260B01JM-AVT
Indicateur d'entretien du système de retenue
supplémentaire
Le témoin de rappel d'entretien SRS (SRI) reste allumé durant 6 secondes environ lorsque la clé est tournée enposition « MARCHE » ou après le démarrage du moteur. Ensuite, il s'éteint.Ce témoin s'allume également lorsque le SRS ne fonctionne pas bien. Si le SRI ne s'allume pas ou reste alluméaprès environ 6 secondes de clignotement quand vous tournez la clé de contact sur la position "ON" oudémarrez le moteur, ou s'il s'allume en conduisant, faites inspecter le SRS par un concessionnaire Hyundai agréé.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
57

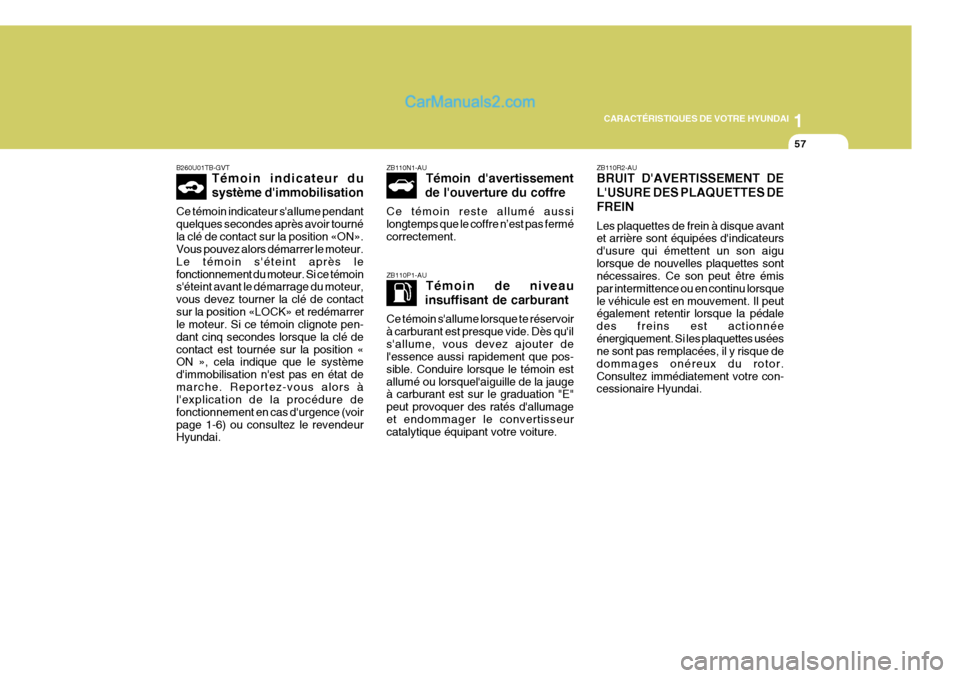

ZB110N1-AU Témoin d'avertissement
de l'ouverture du coffre
Ce témoin reste allumé aussi longtemps que le coffre n’est pas fermécorrectement.
ZB110P1-AU Témoin de niveau
insuffisant de carburant
Ce témoin s'allume lorsque te réservoir à carburant est presque vide. Dès qu'ils'allume, vous devez ajouter de l'essence aussi rapidement que pos- sible. Conduire lorsque le témoin estallumé ou lorsquel'aiguille de la jauge à carburant est sur le graduation "E" peut provoquer des ratés d'allumageet endommager le convertisseur catalytique équipant votre voiture.
B260U01TB-GVT Témoin indicateur du système d'immobilisation
Ce témoin indicateur s'allume pendant quelques secondes après avoir tournéla clé de contact sur la position «ON». Vous pouvez alors démarrer le moteur. Le témoin s'éteint après lefonctionnement du moteur. Si ce témoin s'éteint avant le démarrage du moteur, vous devez tourner la clé de contactsur la position «LOCK» et redémarrer le moteur. Si ce témoin clignote pen- dant cinq secondes lorsque la clé decontact est tournée sur la position « ON », cela indique que le système d'immobilisation n'est pas en état demarche. Reportez-vous alors à l'explication de la procédure de fonctionnement en cas d'urgence (voirpage 1-6) ou consultez le revendeur Hyundai.ZB110R2-AU BRUIT D'AVERTISSEMENT DE L'USURE DES PLAQUETTES DEFREIN Les plaquettes de frein à disque avant et arrière sont équipées d'indicateurs d'usure qui émettent un son aigulorsque de nouvelles plaquettes sont nécessaires. Ce son peut être émis par intermittence ou en continu lorsquele véhicule est en mouvement. Il peut également retentir lorsque la pédale des freins est actionnéeénergiquement. Si les plaquettes usées ne sont pas remplacées, il y risque de dommages onéreux du rotor.Consultez immédiatement votre con- cessionaire Hyundai.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
58

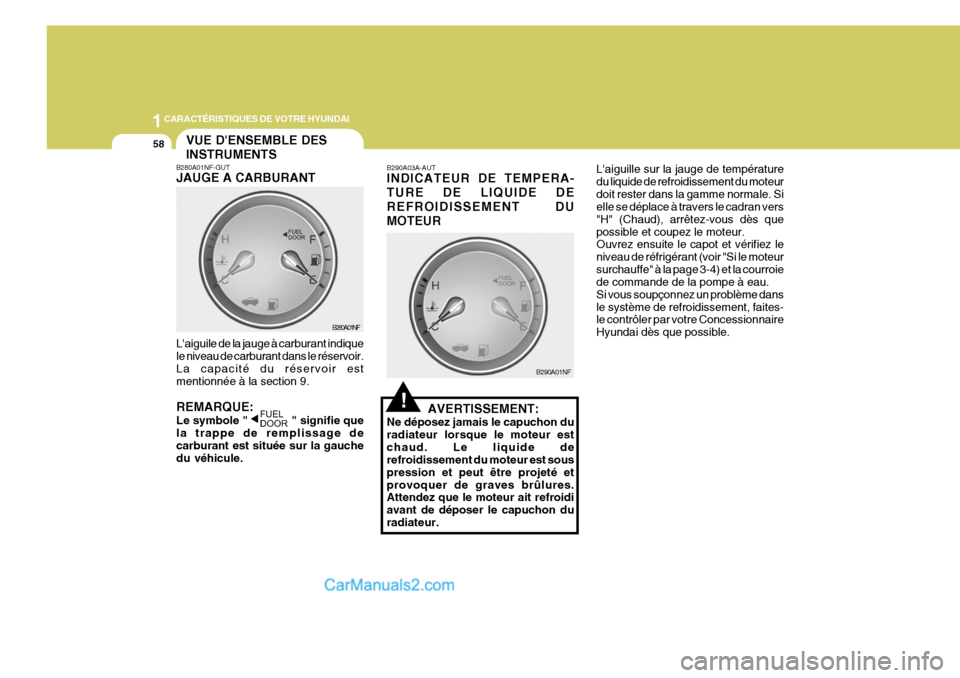

L'aiguile de la jauge à carburant indique le niveau de carburant dans le réservoir. La capacité du réservoir estmentionnée à la section 9. REMARQUE: Le symbole " " signifie que la trappe de remplissage decarburant est située sur la gauche du véhicule. L'aiguille sur la jauge de température du liquide de refroidissement du moteurdoit rester dans la gamme normale. Si elle se déplace à travers le cadran vers "H" (Chaud), arrêtez-vous dès quepossible et coupez le moteur. Ouvrez ensuite le capot et vérifiez le niveau de réfrigérant (voir "Si le moteursurchauffe" à la page 3-4) et la courroie de commande de la pompe à eau. Si vous soupçonnez un problème dansle système de refroidissement, faites- le contrôler par votre Concessionnaire Hyundai dès que possible.
!
B280A01NF
B290A03A-AUT INDICATEUR DE TEMPERA- TURE DE LIQUIDE DEREFROIDISSEMENT DUMOTEUR
AVERTISSEMENT:
Ne déposez jamais le capuchon du radiateur lorsque le moteur estchaud. Le liquide de refroidissement du moteur est sous pression et peut être projeté etprovoquer de graves brûlures. Attendez que le moteur ait refroidi avant de déposer le capuchon duradiateur. B290A01NF
VUE D'ENSEMBLE DES INSTRUMENTS
B280A01NF-GUT JAUGE A CARBURANT
