2005 Hyundai Sonata Manuel du propriétaire (in French)

6
ENTRETIEN PAR VOS SOINS
33

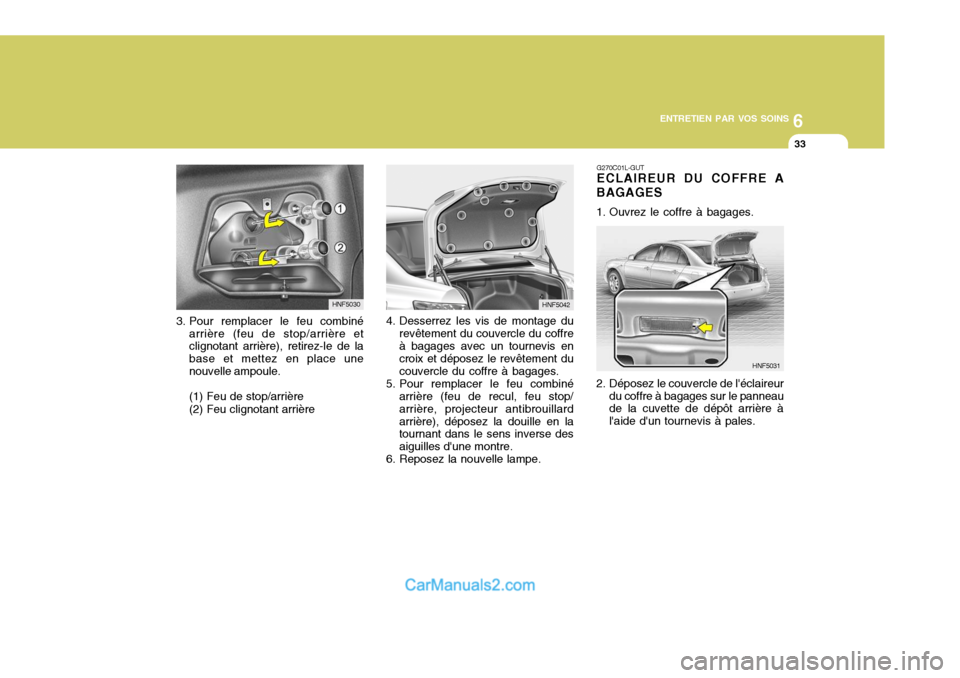

4. Desserrez les vis de montage du revêtement du couvercle du coffre à bagages avec un tournevis en croix et déposez le revêtement du couvercle du coffre à bagages.
5. Pour remplacer le feu combiné arrière (feu de recul, feu stop/arrière, projecteur antibrouillardarrière), déposez la douille en la tournant dans le sens inverse des aiguilles d'une montre.
6. Reposez la nouvelle lampe.
HNF5042
G270C01L-GUT ECLAIREUR DU COFFRE A
BAGAGES
1. Ouvrez le coffre à bagages.
2. Déposez le couvercle de l'éclaireur du coffre à bagages sur le panneau de la cuvette de dépôt arrière à l'aide d'un tournevis à pales. HNF5031
3. Pour remplacer le feu combiné
arrière (feu de stop/arrière et clignotant arrière), retirez-le de la base et mettez en place une nouvelle ampoule. (1) Feu de stop/arrière (2) Feu clignotant arrière HNF5030

6ENTRETIEN PAR VOS SOINS
34
HNF5032

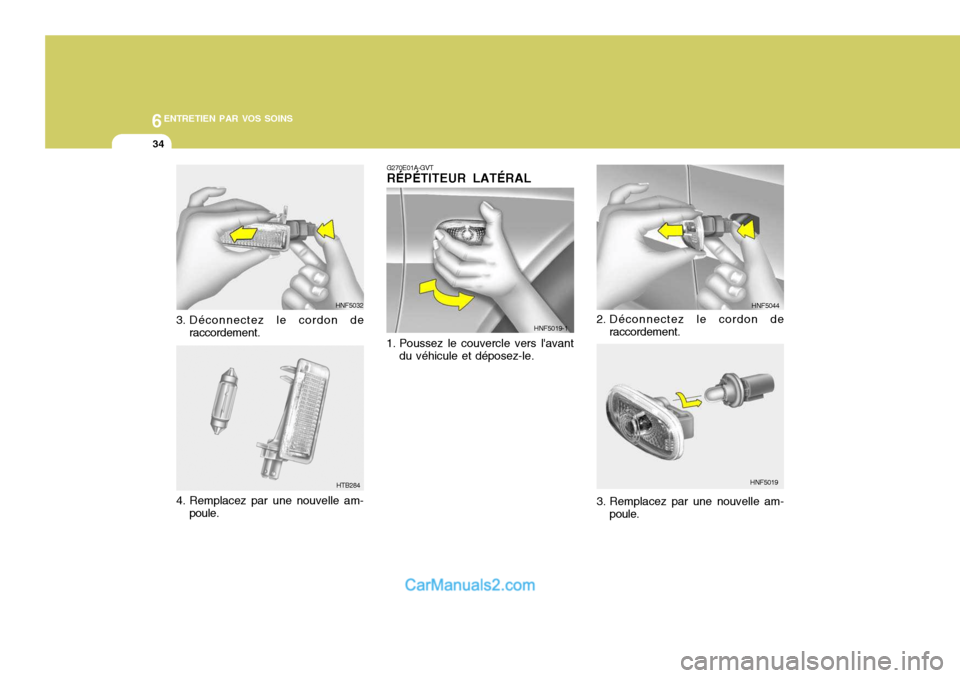

3. Déconnectez le cordon de raccordement.
4. Remplacez par une nouvelle am- poule.
HTB284
2. Déconnectez le cordon deraccordement. HNF5044
HNF5019
G270E01A-GVT RÉPÉTITEUR LATÉRAL
1. Poussez le couvercle vers l'avant du véhicule et déposez-le. HNF5019-1
3. Remplacez par une nouvelle am-poule.

6
ENTRETIEN PAR VOS SOINS
35
G270G01NF
G270G02NF

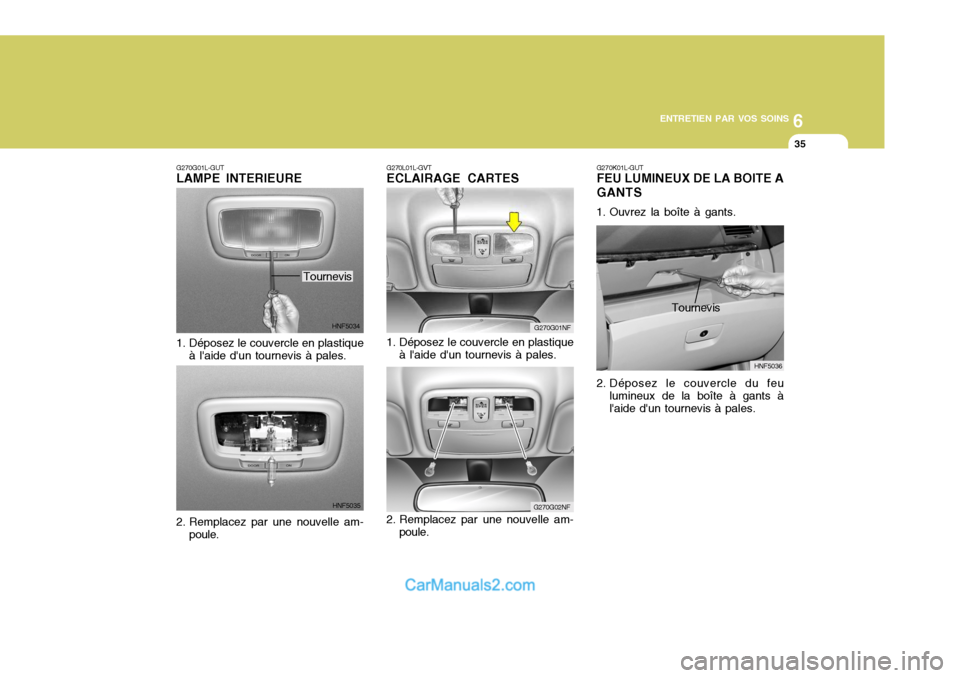

G270L01L-GVT ECLAIRAGE CARTES
1. Déposez le couvercle en plastique à l'aide d'un tournevis à pales.
2. Remplacez par une nouvelle am- poule.
G270K01L-GUT FEU LUMINEUX DE LA BOITE A GANTS
1. Ouvrez la boîte à gants.
2. Déposez le couvercle du feu lumineux de la boîte à gants à l'aide d'un tournevis à pales. HNF5036
Tournevis
G270G01L-GUT LAMPE INTERIEURE
HNF5034
1. Déposez le couvercle en plastique à l'aide d'un tournevis à pales.
HNF5035
Tournevis
2. Remplacez par une nouvelle am- poule.

6ENTRETIEN PAR VOS SOINS
36
HJM5039
HTB284
3. Déconnectez le cordon de
raccordement.
4. Remplacez par une nouvelle am- poule.

6
ENTRETIEN PAR VOS SOINS
37
Type de douille P x 26dP14, 5s
BA15s
W2,1 x 9,5d
SV8, 5-8
W2,1 x 9,5d
GE881

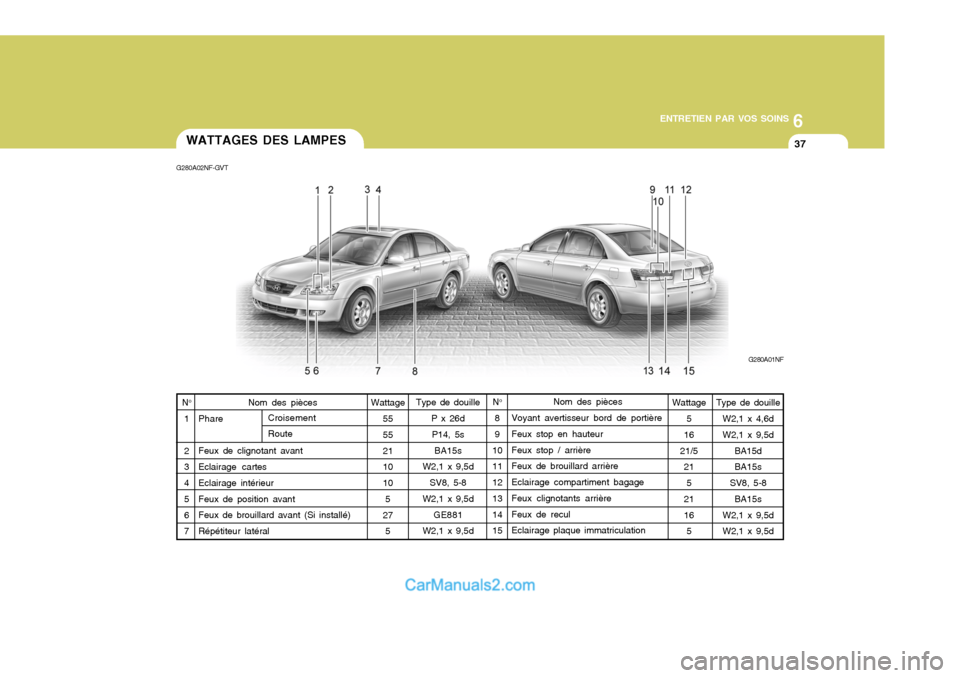

W2,1 x 9,5dWATTAGES DES LAMPES
G280A02NF-GVT
G280A01NF
Nom des pièces
Voyant avertisseur bord de portière Feux stop en hauteur Feux stop / arrière Feux de brouillard arrière Eclairage compartiment bagage Feux clignotants arrière Feux de recul Eclairage plaque immatriculation
Nom des pièces
Phare Feux de clignotant avant Eclairage cartes Eclairage intérieur Feux de position avant Feux de brouillard avant (Si installé) Répétiteur latéral
N
o
1 2 3 4 5 6 7 N
o
89
1011 12 13 14 15
Wattage
5555 21 10 105
27 5
Croisement Route
Wattage
5
16
21/5 21
5
21 16 5Type de douille
W2,1 x 4,6d W2,1 x 9,5d BA15dBA15s
SV8, 5-8 BA15s
W2,1 x 9,5dW2,1 x 9,5d

6ENTRETIEN PAR VOS SOINS

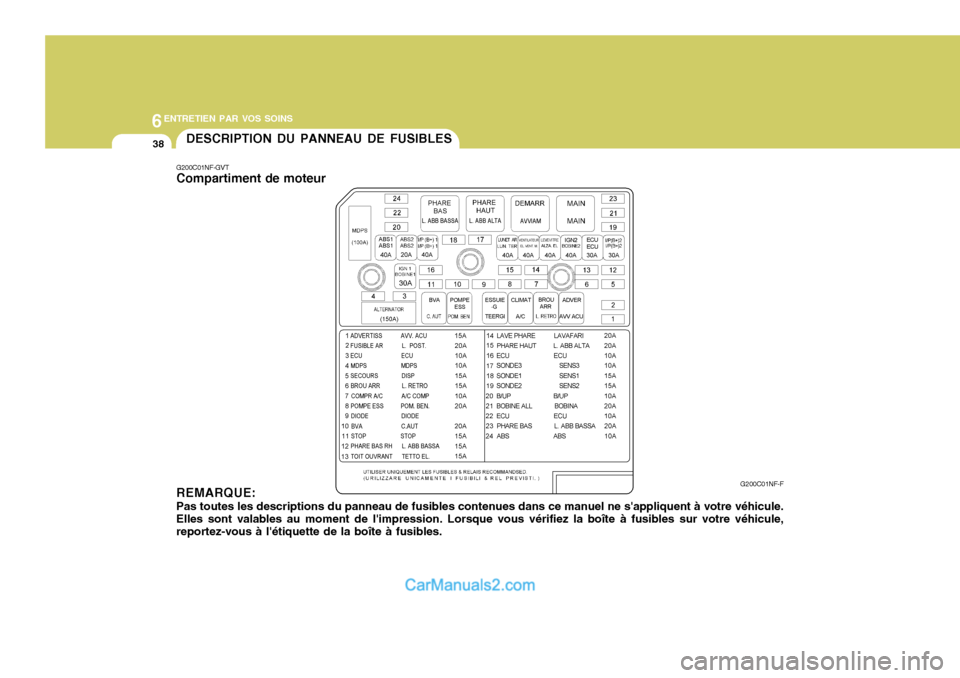

38DESCRIPTION DU PANNEAU DE FUSIBLES
G200C01NF-GVT Compartiment de moteur REMARQUE: Pas toutes les descriptions du panneau de fusibles contenues dans ce manuel ne s'appliquent à votre véhicule. Elles sont valables au moment de l'impression. Lorsque vous vérifiez la boîte à fusibles sur votre véhicule, reportez-vous à l'étiquette de la boîte à fusibles. G200C01NF-F

6
ENTRETIEN PAR VOS SOINS
39

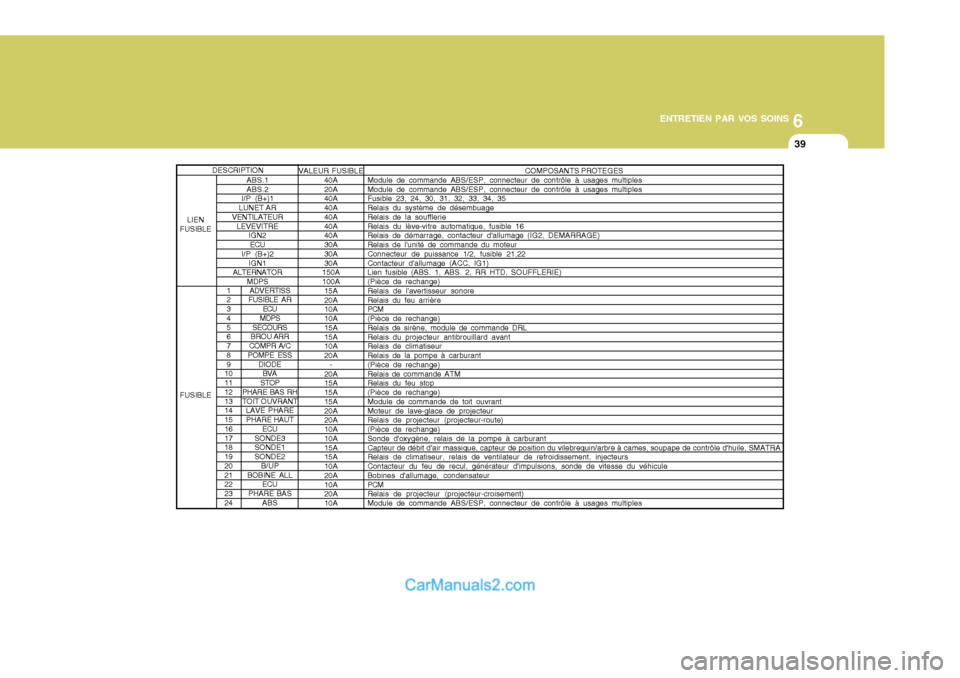

1 2 3 4 5 6 7 8 9
1011 12 13 14 15 16 17 18 19 20 21 22 23 24
ADVERTISS
FUSIBLE AR
ECU
MDPS
SECOURS
BROU ARR
COMPR A/C
POMPE ESS
DIODEBVA
STOP
PHARE BAS RH TOIT OUVRANT LAVE PHAREPHARE HAUT ECU
SONDE3 SONDE1 SONDE2 B/UP
BOBINE ALL ECU
PHARE BAS ABS COMPOSANTS PROTEGES
Module de commande ABS/ESP, connecteur de contrôle à usages multiplesModule de commande ABS/ESP, connecteur de contrôle à usages multiples Fusible 23, 24, 30, 31, 32, 33, 34, 35 Relais du système de désembuage Relais de la soufflerie Relais du lève-vitre automatique, fusible 16 Relais de démarrage, contacteur d'allumage (IG2, DEMARRAGE) Relais de l'unité de commande du moteur Connecteur de puissance 1/2, fusible 21,22 Contacteur d'allumage (ACC, IG1) Lien fusible (ABS. 1, ABS. 2, RR HTD, SOUFFLERIE) (Pièce de rechange) Relais de l'avertisseur sonore Relais du feu arrière PCM (Pièce de rechange) Relais de sirène, module de commande DRL Relais du projecteur antibrouillard avant Relais de climatiseur Relais de la pompe à carburant (Pièce de rechange) Relais de commande ATM Relais du feu stop (Pièce de rechange) Module de commande de toit ouvrant Moteur de lave-glace de projecteur Relais de projecteur (projecteur-route) (Pièce de rechange) Sonde d'oxygène, relais de la pompe à carburant Capteur de débit d'air massique, capteur de position du vilebrequin/arbre à cames, soupape de contrôle d'huile, SMATRA Relais de climatiseur, relais de ventilateur de refroidissement, injecteurs Contacteur du feu de recul, générateur d'impulsions, sonde de vitesse du véhicule Bobines d'allumage, condensateur PCM Relais de projecteur (projecteur-croisement) Module de commande ABS/ESP, connecteur de contrôle à usages multiples
ABS.1 ABS.2
I/P (B+)1
LUNET AR
VENTILATEUR
LEVEVITRE IGN2
ECU
I/P (B+)2
IGN1
ALTERNATOR
MDPS VALEUR FUSIBLE
40A20A 40A 40A 40A 40A 40A 30A 30A 30A
150A100A 15A20A 10A 10A 15A 15A 10A 20A -
20A 15A 15A 15A 20A 20A 10A 10A 15A 15A 10A 20A 10A 20A 10ADESCRIPTION
LIEN
FUSIBLE FUSIBLE

6ENTRETIEN PAR VOS SOINS
40

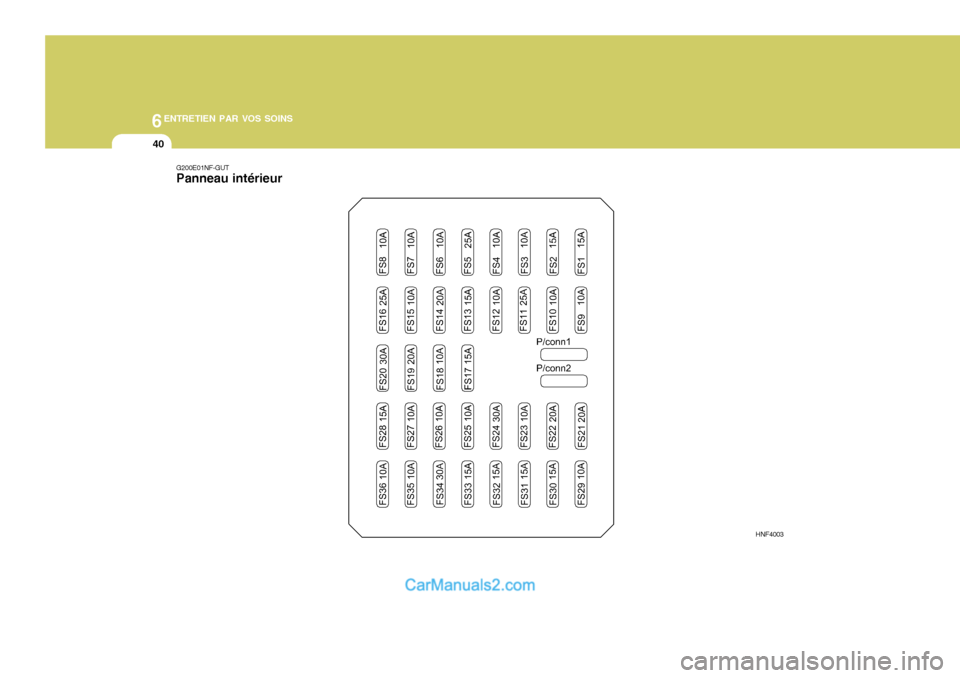

G200E01NF-GUT Panneau intérieur
HNF4003
