2005 Hyundai Sonata Manuel du propriétaire (in French)

4PRÉVENTION DE LA CORROSION & NETTOYAGE

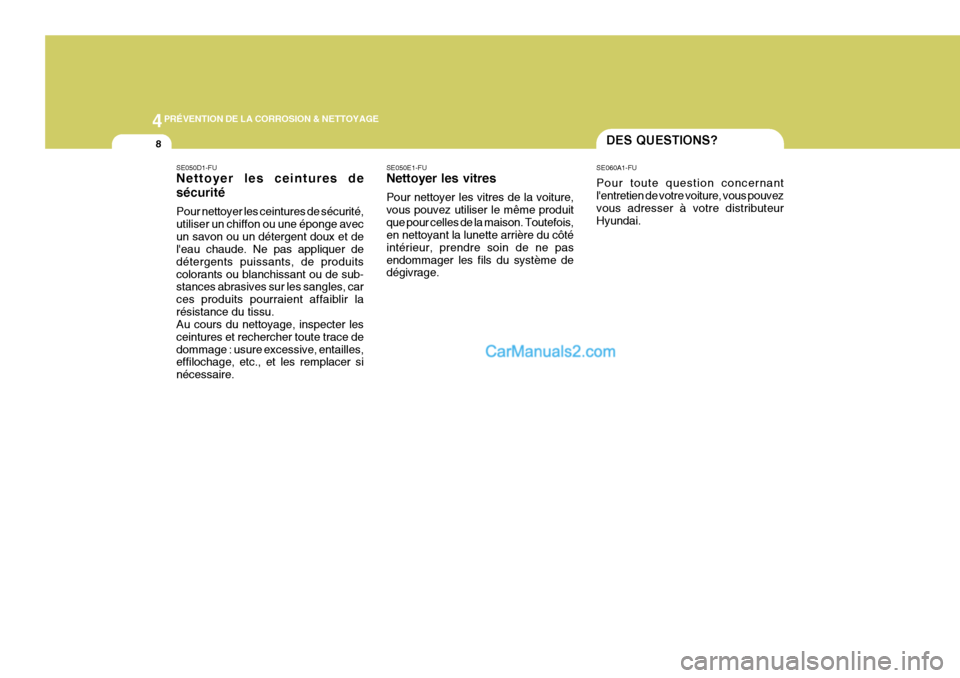

8DES QUESTIONS?
SE050E1-FU Nettoyer les vitres Pour nettoyer les vitres de la voiture, vous pouvez utiliser le même produitque pour celles de la maison. Toutefois, en nettoyant la lunette arrière du côté intérieur, prendre soin de ne pasendommager les fils du système de dégivrage. SE060A1-FU Pour toute question concernant l'entretien de votre voiture, vous pouvez vous adresser à votre distributeur Hyundai.
SE050D1-FU Nettoyer les ceintures de sécurité Pour nettoyer les ceintures de sécurité, utiliser un chiffon ou une éponge avecun savon ou un détergent doux et de l'eau chaude. Ne pas appliquer de détergents puissants, de produitscolorants ou blanchissant ou de sub- stances abrasives sur les sangles, car ces produits pourraient affaiblir larésistance du tissu. Au cours du nettoyage, inspecter les ceintures et rechercher toute trace dedommage : usure excessive, entailles, effilochage, etc., et les remplacer si nécessaire.

5

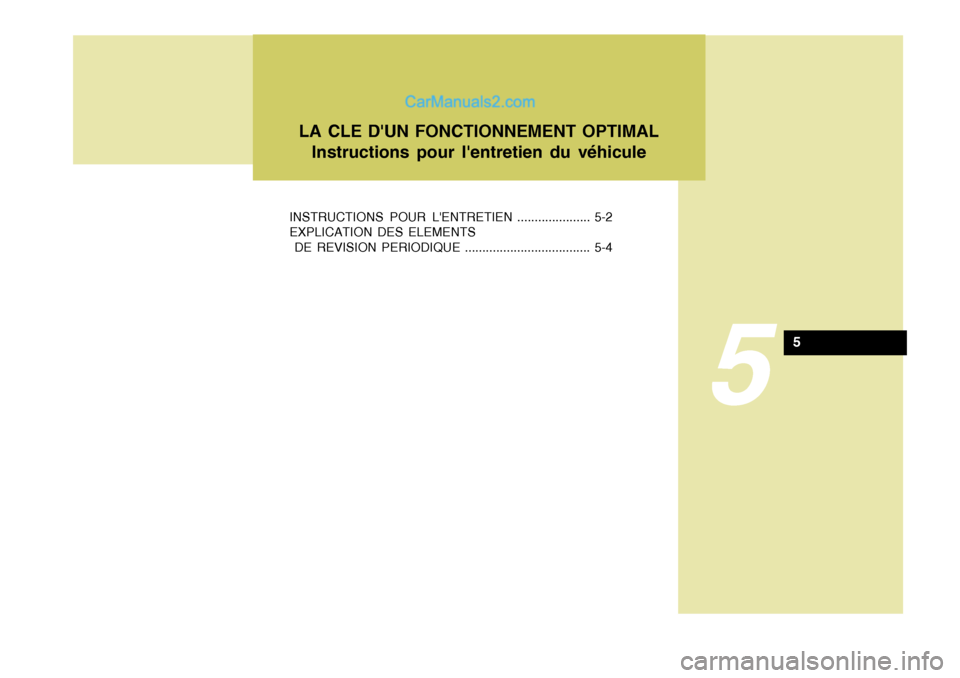

INSTRUCTIONS POUR L'ENTRETIEN ..................... 5-2 EXPLICATION DES ELEMENTS
DE REVISION PERIODIQUE .................................... 5-4LA CLE D'UN FONCTIONNEMENT OPTIMAL
Instructions pour l'entretien du véhicule
5

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
2INSTRUCTIONS POUR L'ENTRETIEN
ZF020A1-HU Pour maintenir votre Hyundai en bon état de fonctionnement pendant un maximum de kilomètres, certainesprocédures d'entretien doivent être effectuées. Bien que les techniques de conception et de fabricationutilisées aient permis de les réduire aux strict minimum, les travaux d'entretien qui restent requis revêtentla plus grande importance. Conformément aux clauses des garanties couvrant votre nouvellevoiture, la responsabilité vous incombe de veiller à ce que ces procédures d'entretien soient effectuées. Le carnetd'entretien qui accompagne votre nouvelle voiture contient toutes les informations utiles concernant lesgaranties du constructeur. ZF020B1-AU Types d'entretien Les travaux d'entretien requis pour
votre Hyundai peuvent être rangés en dewp grandes catégories:
o Les procédures du programme
d'entretien
o Les contrôles quotidiens de routine
o L'entretien par vos soins
SF020C1-BV Procédures planifiées spécifiées Il s'agit des procédures comme les
inspections, les réglages et les changements énumérés dans lestableaux de maintenance à partir. Ces procédures doivent être exécutées aux intervalles indiqués dans le planningde maintenance afin de ne pas an- nuler la garantie. Bien qu'il soit fortement recommandé de les faireexécuter par des techniciens formés en usine ou par le distributeur auprès de votre concessionnaire Hyundai, cesprocédures peuvent être exécutées dans n'importe quel point de service après-vente qualifié. Nous vous recommandons d'utiliser des piècesHyundai d'origine pour toute réparationou changement nécessaire. D'autres pièces de qualité équivalente comme l'huile moteur, le liquide derefroidissement du moteur, l'huile d'essieu manuel ou auto, le liquide de frein, etc. non fournies par HyundaiMotor Company ou ses concessionnaires peuvent être utilisées sans nuire à la garantie maisveillez toujours à ce que ces produits soient d'une qualité équivalente à celle des pièces Hyundai d'origine. Votrepasseport de service après-vente vous fournit plus d'informations sur la garantie.

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
3TRAVAUX DU PROGRAMME D'ENTRETIEN

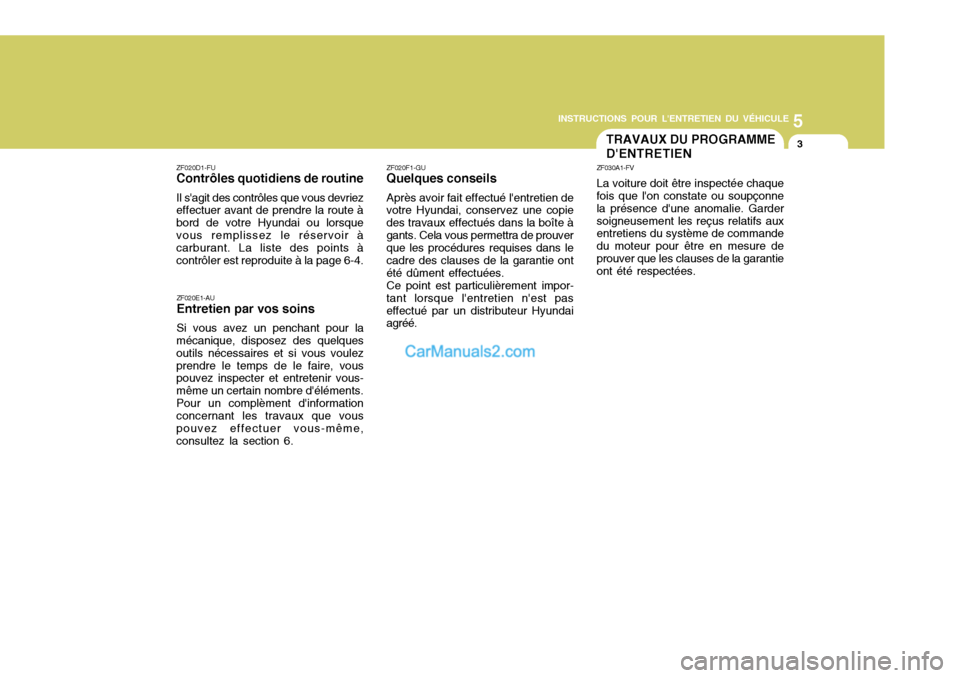

ZF020D1-FU Contrôles quotidiens de routine Il s'agit des contrôles que vous devriez effectuer avant de prendre la route à bord de votre Hyundai ou lorsquevous remplissez le réservoir à carburant. La liste des points à contrôler est reproduite à la page 6-4.
ZF020E1-AU Entretien par vos soins Si vous avez un penchant pour la
mécanique, disposez des quelques outils nécessaires et si vous voulezprendre le temps de le faire, vous pouvez inspecter et entretenir vous- même un certain nombre d'éléments.Pour un complèment d'information concernant les travaux que vous pouvez effectuer vous-même,consultez la section 6. ZF020F1-GU Quelques conseils Après avoir fait effectué l'entretien de
votre Hyundai, conservez une copie des travaux effectués dans la boîte àgants. Cela vous permettra de prouver que les procédures requises dans le cadre des clauses de la garantie ontété dûment effectuées.
Ce point est particulièrement impor-
tant lorsque l'entretien n'est paseffectué par un distributeur Hyundai agréé. ZF030A1-FV La voiture doit être inspectée chaque fois que l'on constate ou soupçonne la présence d'une anomalie. Gardersoigneusement les reçus relatifs aux entretiens du système de commande du moteur pour être en mesure deprouver que les clauses de la garantie ont été respectées.

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
4EXPLICATION DES ELEMENTS DE REVISION PERIODIQUE

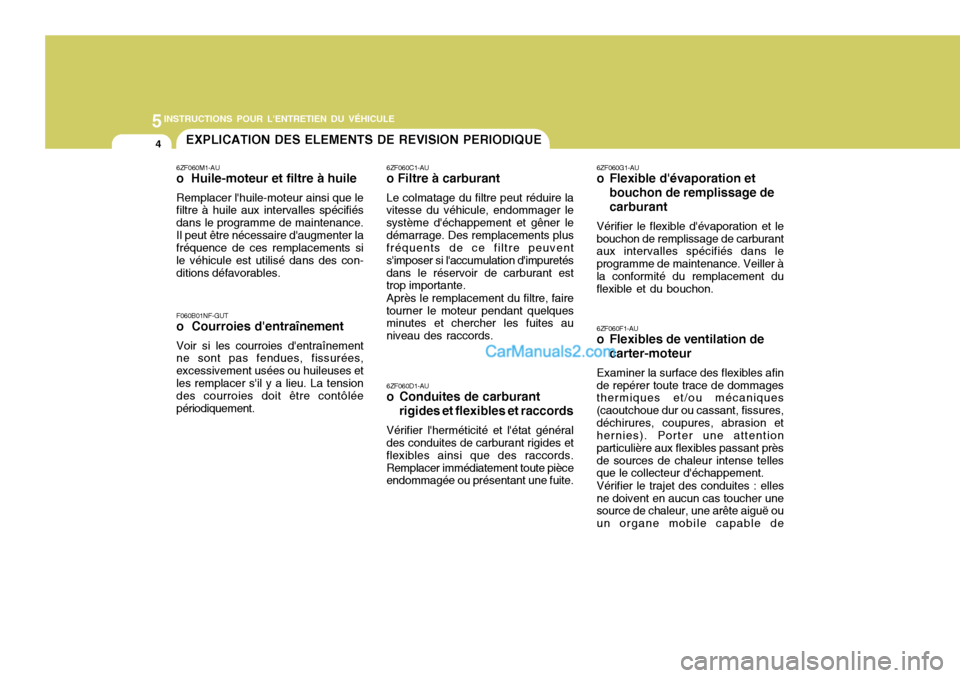

6ZF060M1-AU o Huile-moteur et filtre à huile Remplacer l'huile-moteur ainsi que le filtre à huile aux intervalles spécifiés dans le programme de maintenance.Il peut être nécessaire d'augmenter la fréquence de ces remplacements si le véhicule est utilisé dans des con-ditions défavorables. F060B01NF-GUT o Courroies d'entraînement Voir si les courroies d'entraînement ne sont pas fendues, fissurées, excessivement usées ou huileuses etles remplacer s'il y a lieu. La tension des courroies doit être contôlée périodiquement. 6ZF060C1-AU o Filtre à carburant Le colmatage du filtre peut réduire la
vitesse du véhicule, endommager le système d'échappement et gêner ledémarrage. Des remplacements plus fréquents de ce filtre peuvent s'imposer si l'accumulation d'impuretésdans le réservoir de carburant est trop importante.
Après le remplacement du filtre, faire
tourner le moteur pendant quelquesminutes et chercher les fuites au niveau des raccords.
6ZF060D1-AU
o Conduites de carburant rigides et flexibles et raccords
Vérifier l'herméticité et l'état général
des conduites de carburant rigides et flexibles ainsi que des raccords.Remplacer immédiatement toute pièce endommagée ou présentant une fuite. 6ZF060G1-AU
o Flexible d'évaporation et
bouchon de remplissage de carburant
Vérifier le flexible d'évaporation et le
bouchon de remplissage de carburant aux intervalles spécifiés dans le programme de maintenance. Veiller àla conformité du remplacement du flexible et du bouchon.
6ZF060F1-AU
o Flexibles de ventilation de carter-moteur
Examiner la surface des flexibles afin
de repérer toute trace de dommagesthermiques et/ou mécaniques (caoutchoue dur ou cassant, fissures,déchirures, coupures, abrasion et hernies). Porter une attention particulière aux flexibles passant prèsde sources de chaleur intense telles que le collecteur d'échappement.
Vérifier le trajet des conduites : elles
ne doivent en aucun cas toucher unesource de chaleur, une arête aiguë ou un organe mobile capable de

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
5
F070E05A-AUT

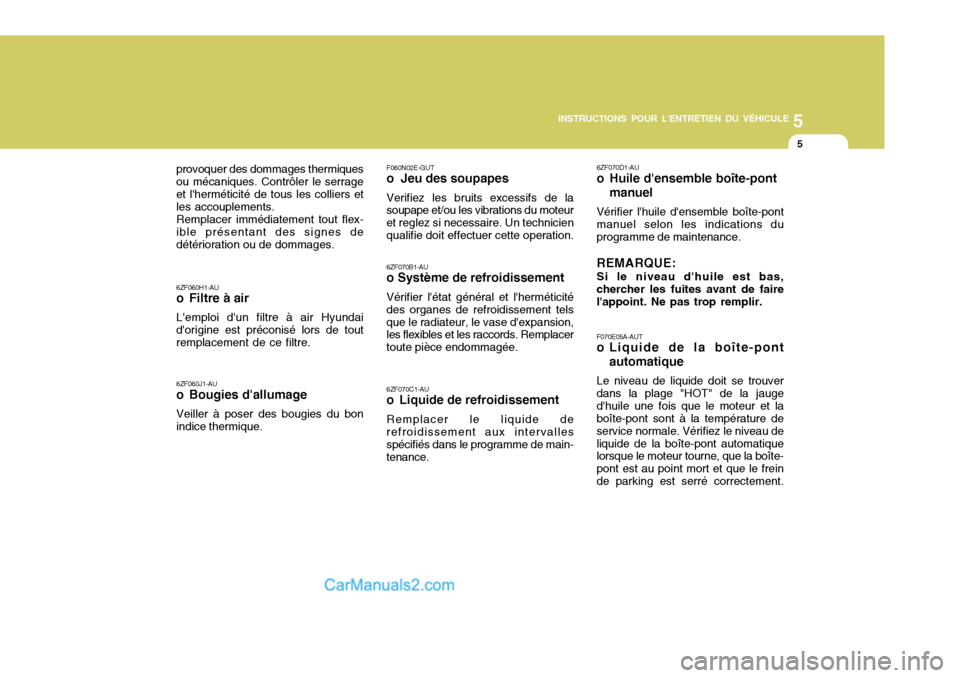

o Liquide de la boîte-pont automatique
Le niveau de liquide doit se trouver dans la plage "HOT" de la jauged'huile une fois que le moteur et la boîte-pont sont à la température de service normale. Vérifiez le niveau deliquide de la boîte-pont automatique lorsque le moteur tourne, que la boîte- pont est au point mort et que le freinde parking est serré correctement.
6ZF070D1-AU
o Huile d'ensemble boîte-pont
manuel
Vérifier l'huile d'ensemble boîte-pont manuel selon les indications du programme de maintenance. REMARQUE: Si le niveau d'huile est bas, chercher les fuites avant de fairel'appoint. Ne pas trop remplir.
6ZF060H1-AU
o Filtre à air L'emploi d'un filtre à air Hyundai d'origine est préconisé lors de tout remplacement de ce filtre. 6ZF060J1-AU
o Bougies d'allumage Veiller à poser des bougies du bon indice thermique. 6ZF070B1-AU o Système de refroidissement Vérifier l'état général et l'herméticité des organes de refroidissement telsque le radiateur, le vase d'expansion, les flexibles et les raccords. Remplacer toute pièce endommagée. 6ZF070C1-AU
o Liquide de refroidissement Remplacer le liquide de refroidissement aux intervalles spécifiés dans le programme de main-tenance.
provoquer des dommages thermiquesou mécaniques. Contrôler le serrageet l'herméticité de tous les colliers et les accouplements. Remplacer immédiatement tout flex- ible présentant des signes de détérioration ou de dommages.
F060N02E-GUTo Jeu des soupapes Verifiez les bruits excessifs de la soupape et/ou les vibrations du moteur et reglez si necessaire. Un technicienqualifie doit effectuer cette operation.

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
6
6ZF070F1-AU

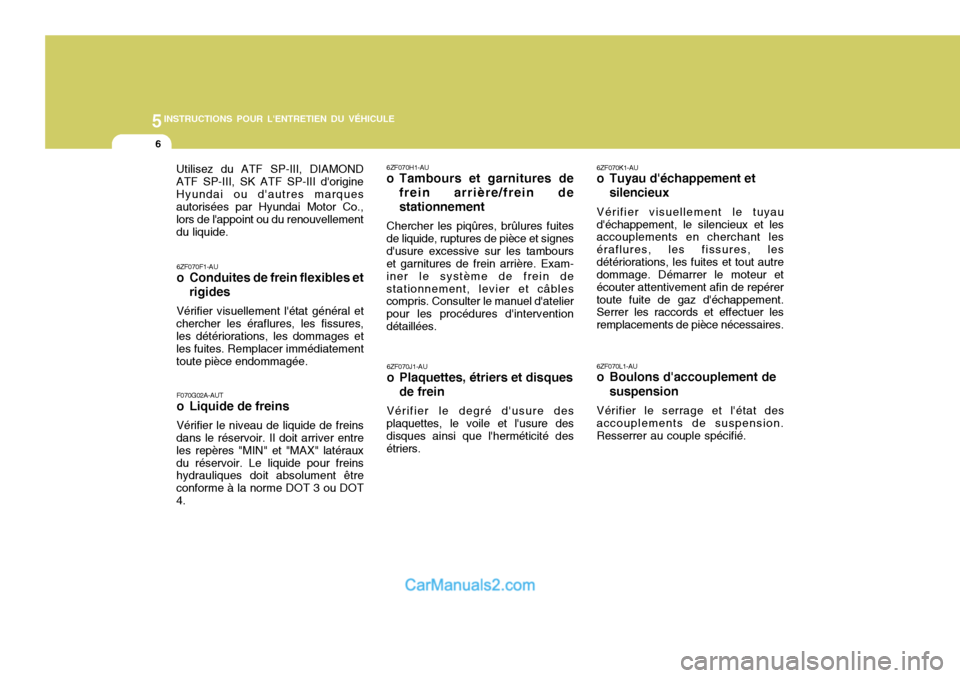

o Conduites de frein flexibles etrigides
Vérifier visuellement l'état général et
chercher les éraflures, les fissures,les détériorations, les dommages et les fuites. Remplacer immédiatementtoute pièce endommagée.
F070G02A-AUT
o Liquide de freins Vérifier le niveau de liquide de freins
dans le réservoir. Il doit arriver entre les repères "MIN" et "MAX" latérauxdu réservoir. Le liquide pour freins hydrauliques doit absolument être conforme à la norme DOT 3 ou DOT4. 6ZF070H1-AU
o Tambours et garnitures de
frein arrière/frein de stationnement
Chercher les piqûres, brûlures fuites
de liquide, ruptures de pièce et signes d'usure excessive sur les tambours et garnitures de frein arrière. Exam- iner le système de frein destationnement, levier et câbles compris. Consulter le manuel d'atelier pour les procédures d'interventiondétaillées.
6ZF070J1-AU
o Plaquettes, étriers et disques de frein
Vérifier le degré d'usure des
plaquettes, le voile et l'usure desdisques ainsi que l'herméticité des étriers.
Utilisez du ATF SP-III, DIAMONDATF SP-III, SK ATF SP-III d'origineHyundai ou d'autres marques autorisées par Hyundai Motor Co., lors de l'appoint ou du renouvellementdu liquide.
6ZF070K1-AU
o Tuyau d'échappement et
silencieux
Vérifier visuellement le tuyau
d'échappement, le silencieux et lesaccouplements en cherchant les éraflures, les fissures, lesdétériorations, les fuites et tout autre dommage. Démarrer le moteur et écouter attentivement afin de repérertoute fuite de gaz d'échappement. Serrer les raccords et effectuer les remplacements de pièce nécessaires.
6ZF070L1-AU
o Boulons d'accouplement de suspension
Vérifier le serrage et l'état des
accouplements de suspension. Resserrer au couple spécifié.

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
7
6ZF070N1-AU

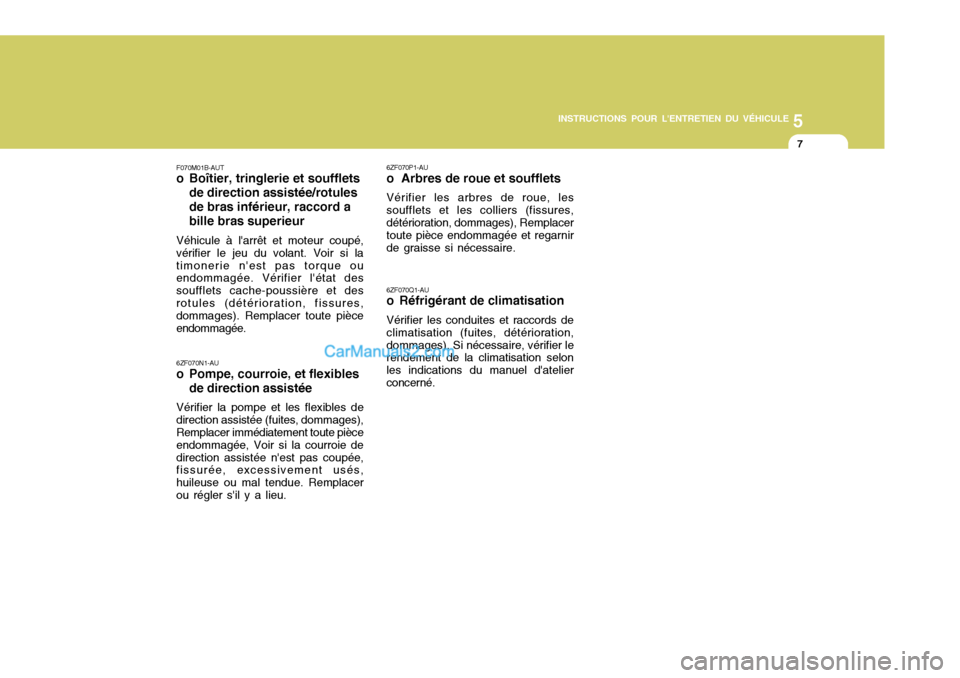

o Pompe, courroie, et flexibles de direction assistée
Vérifier la pompe et les flexibles de
direction assistée (fuites, dommages),Remplacer immédiatement toute pièce endommagée, Voir si la courroie dedirection assistée n'est pas coupée, fissurée, excessivement usés, huileuse ou mal tendue. Remplacerou régler s'il y a lieu. 6ZF070P1-AU o Arbres de roue et soufflets Vérifier les arbres de roue, les soufflets et les colliers (fissures, détérioration, dommages), Remplacer toute pièce endommagée et regarnirde graisse si nécessaire. 6ZF070Q1-AU
o Réfrigérant de climatisation Vérifier les conduites et raccords de climatisation (fuites, détérioration,dommages). Si nécessaire, vérifier le rendement de la climatisation selon les indications du manuel d'atelierconcerné.
F070M01B-AUT
o Boîtier, tringlerie et soufflets
de direction assistée/rotules de bras inférieur, raccord abille bras superieur
Véhicule à l'arrêt et moteur coupé,
vérifier le jeu du volant. Voir si la timonerie n'est pas torque ou endommagée. Vérifier l'état des soufflets cache-poussière et desrotules (détérioration, fissures, dommages). Remplacer toute pièce endommagée.
