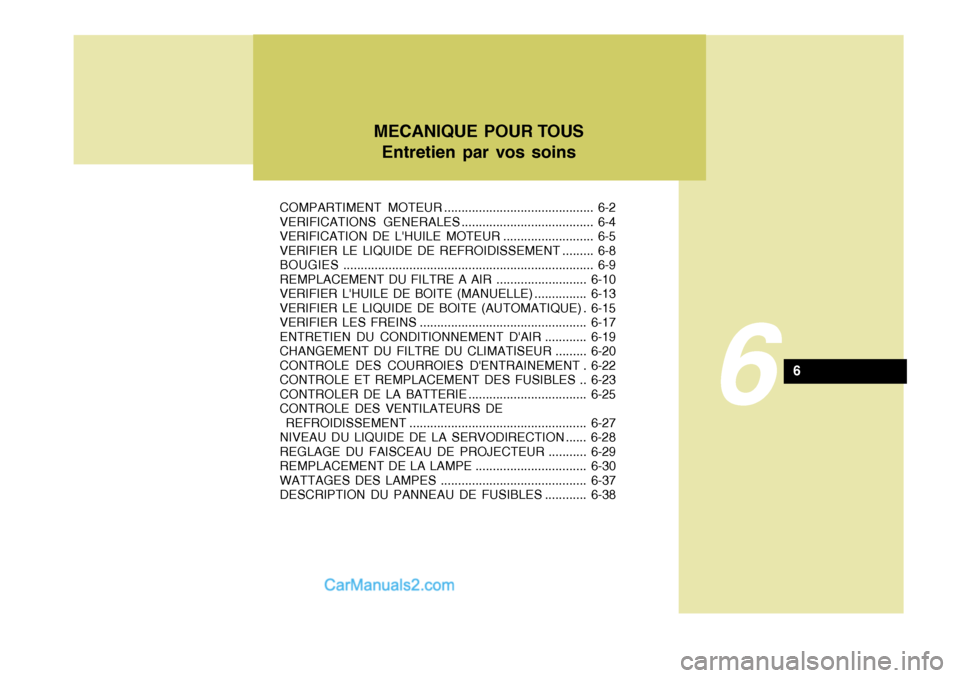

2005 Hyundai Sonata Manuel du propriétaire (in French)

COMPARTIMENT MOTEUR ........................................... 6-2 VERIFICATIONS GENERALES...................................... 6-4
VERIFICATION DE L'HUILE MOTEUR .......................... 6-5
VERIFIER LE LIQUIDE DE REFROIDISSEMENT ......... 6-8BOUGIES ........................................................................ 6-9
REMPLACEMENT DU FILTRE A AIR ..........................6-10
VERIFIER L'HUILE DE BOITE (MANUELLE) ...............6-13
VERIFIER LE LIQUIDE DE BOITE (AUTOMATIQUE) . 6-15
VERIFIER LES FREI NS ................................................ 6-17
ENTRETIEN DU CONDITIONNEMENT D'AIR ............6-19
CHANGEMENT DU FILTRE DU CLIMATISEUR .........6-20
CONTROLE DES COURROIES D' ENTRAINEMENT .6-22
CONTROLE ET REMPLACEMENT DES FUSIBLES ..6-23
CONTROLER DE LA BATTERIE .................................. 6-25
CONTROLE DES VENTILATEURS DE REFROIDISSEM ENT ................................................... 6-27
NIVEAU DU LIQUIDE DE LA SERVODIRECTION ...... 6-28
REGLAGE DU FAISCEAU DE PROJECTEUR ...........6-29
REMPLACEMENT DE LA LAMPE ................................ 6-30
WATTAGES D ES LAMPES.......................................... 6-37
DESCRIPTION DU PANNEAU DE FUSIBLES ............6-38
6
MECANIQUE POUR TOUS
Entretien par vos soins
6

6ENTRETIEN PAR VOS SOINS
2
G010B01NF

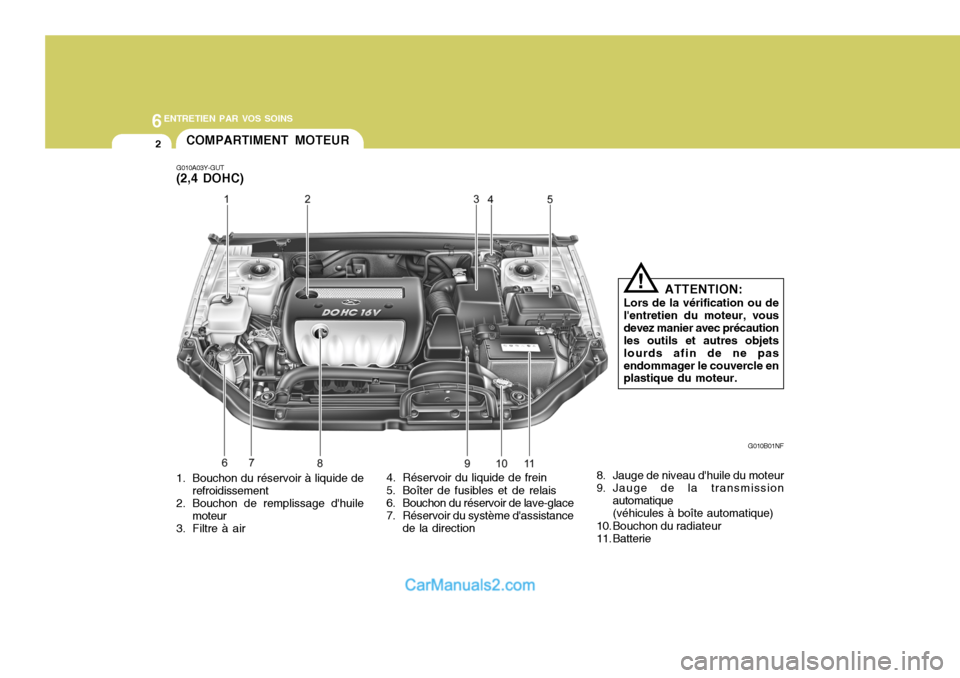

COMPARTIMENT MOTEUR
G010A03Y-GUT (2,4 DOHC)
1. Bouchon du réservoir à liquide de refroidissement
2. Bouchon de remplissage d'huile moteur
3. Filtre à air
ATTENTION:
Lors de la vérification ou de l'entretien du moteur, vousdevez manier avec précaution les outils et autres objets lourds afin de ne pasendommager le couvercle en plastique du moteur.!
4. Réservoir du liquide de frein
5. Boîter de fusibles et de relais
6. Bouchon du réservoir de lave-glace
7. Réservoir du système d'assistance de la direction 8. Jauge de niveau d'huile du moteur
9. Jauge de la transmission
automatique(véhicules à boîte automatique)
10. Bouchon du radiateur
11. Batterie

6
ENTRETIEN PAR VOS SOINS
3
G010A01NF

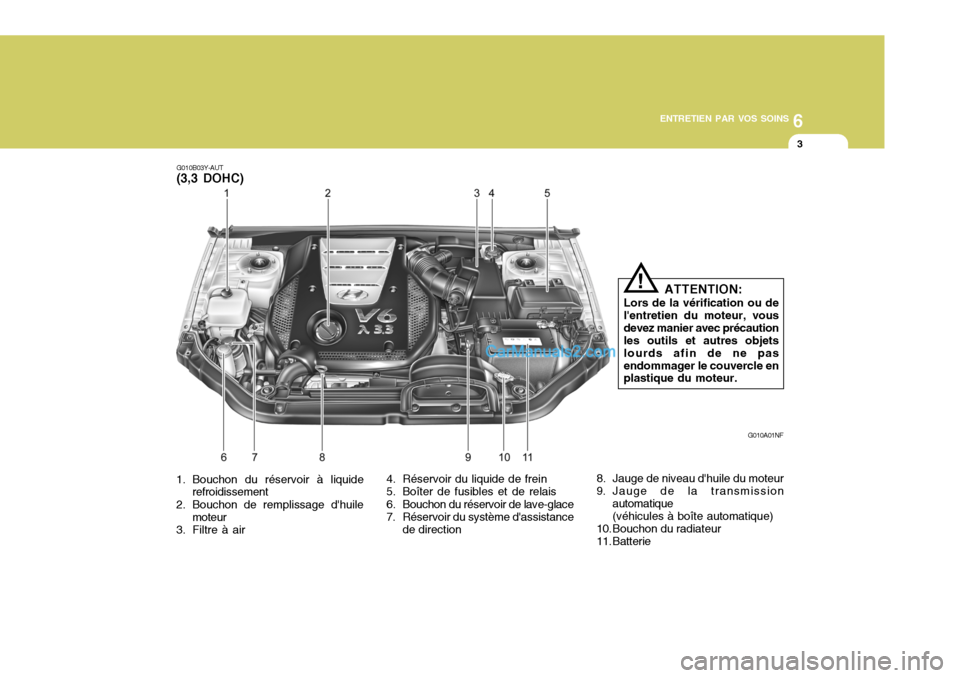

G010B03Y-AUT (3,3 DOHC)
1. Bouchon du réservoir à liquide refroidissement
2. Bouchon de remplissage d'huile moteur
3. Filtre à air
ATTENTION:
Lors de la vérification ou de l'entretien du moteur, vousdevez manier avec précaution les outils et autres objets lourds afin de ne pasendommager le couvercle en plastique du moteur.!
4. Réservoir du liquide de frein
5. Boîter de fusibles et de relais
6. Bouchon du réservoir de lave-glace
7. Réservoir du système d'assistance de direction 8. Jauge de niveau d'huile du moteur
9. Jauge de la transmission
automatique(véhicules à boîte automatique)
10. Bouchon du radiateur
11. Batterie

6ENTRETIEN PAR VOS SOINS

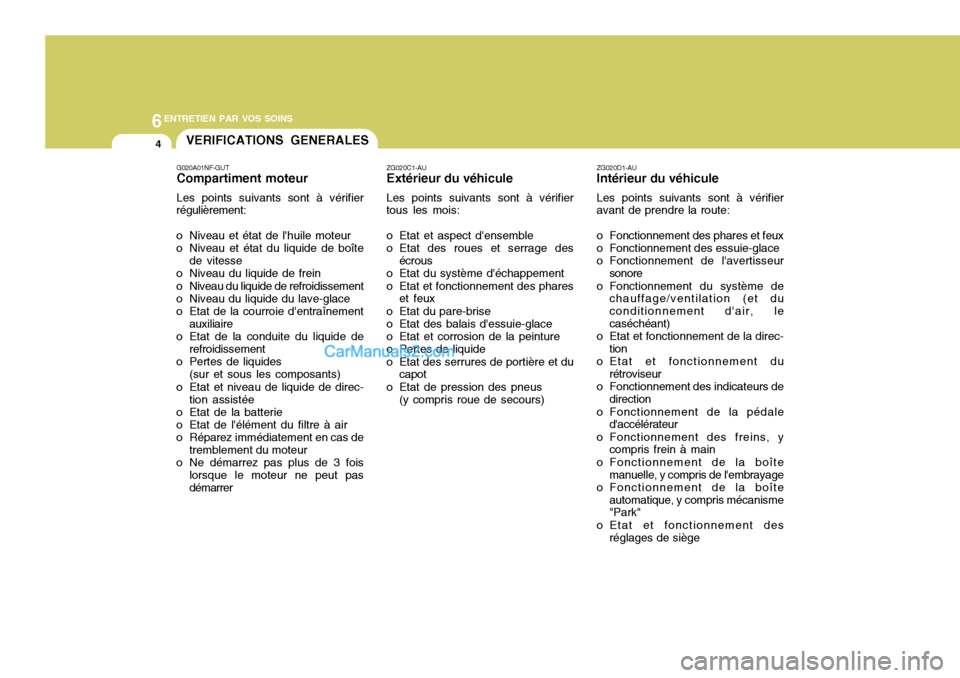

4VERIFICATIONS GENERALES
ZG020D1-AU Intérieur du véhicule Les points suivants sont à vérifier
avant de prendre la route:
o Fonctionnement des phares et feux
o Fonctionnement des essuie-glace
o Fonctionnement de l'avertisseur
sonore
o Fonctionnement du système de chauffage/ventilation (et duconditionnement d'air, lecaséchéant)
o Etat et fonctionnement de la direc- tion
o Etat et fonctionnement du
rétroviseur
o Fonctionnement des indicateurs de
direction
o Fonctionnement de la pédale d'accélérateur
o Fonctionnement des freins, y compris frein à main
o Fonctionnement de la boîte manuelle, y compris de l'embrayage
o Fonctionnement de la boîte automatique, y compris mécanisme "Park"
o Etat et fonctionnement des réglages de siège
G020A01NF-GUTCompartiment moteur Les points suivants sont à vérifier
régulièrement:
o Niveau et état de l'huile moteur
o Niveau et état du liquide de boîte
de vitesse
o Niveau du liquide de frein
o Niveau du liquide de refroidissement
o Niveau du liquide du lave-glace
o Etat de la courroie d'entraînement auxiliaire
o Etat de la conduite du liquide de refroidissement
o Pertes de liquides (sur et sous les composants)
o Etat et niveau de liquide de direc- tion assistée
o Etat de la batterie
o Etat de l'élément du filtre à air
o Réparez immédiatement en cas de tremblement du moteur
o Ne démarrez pas plus de 3 fois
lorsque le moteur ne peut pasdémarrer ZG020C1-AU Extérieur du véhicule Les points suivants sont à vérifier
tous les mois:
o Etat et aspect d'ensemble
o Etat des roues et serrage des
écrous
o Etat du système d'échappement
o Etat et fonctionnement des phares et feux
o Etat du pare-brise
o Etat des balais d'essuie-glace
o Etat et corrosion de la peinture
o Pertes de liquide
o Etat des serrures de portière et du capot
o Etat de pression des pneus (y compris roue de secours)

6
ENTRETIEN PAR VOS SOINS

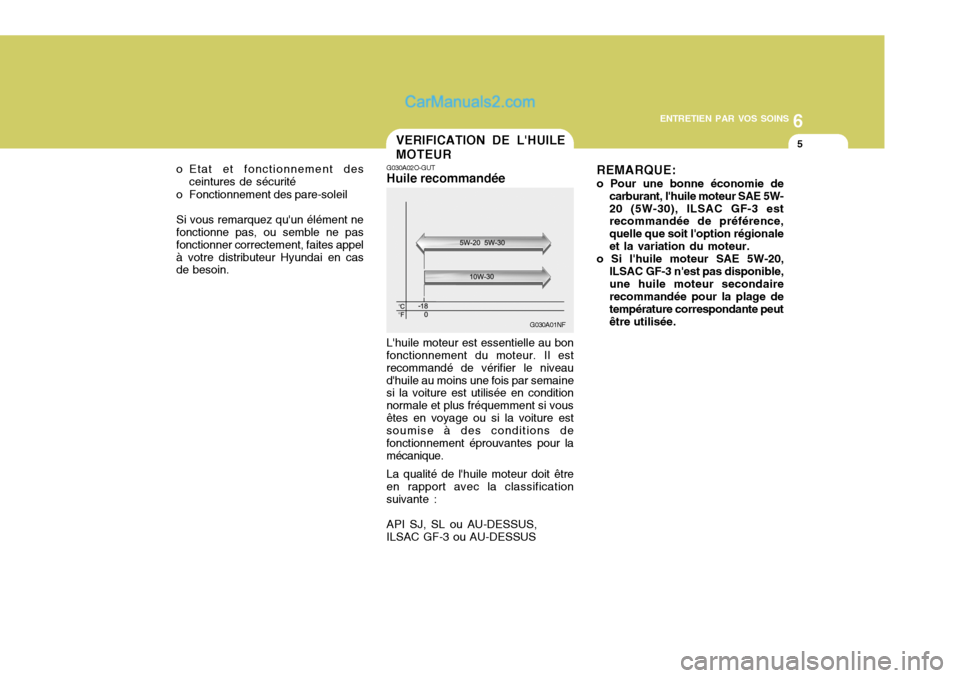

5VERIFICATION DE L'HUILE MOTEUR
G030A02O-GUT Huile recommandée REMARQUE: o Pour une bonne économie de
carburant, l'huile moteur SAE 5W- 20 (5W-30), ILSAC GF-3 est recommandée de préférence, quelle que soit l'option régionaleet la variation du moteur.
o Si l'huile moteur SAE 5W-20,
ILSAC GF-3 n'est pas disponible,une huile moteur secondaire recommandée pour la plage de température correspondante peutêtre utilisée.
o Etat et fonctionnement des
ceintures de sécurité
o Fonctionnement des pare-soleil
Si vous remarquez qu'un élément ne fonctionne pas, ou semble ne pas fonctionner correctement, faites appelà votre distributeur Hyundai en cas de besoin.
L'huile moteur est essentielle au bon
fonctionnement du moteur. Il est recommandé de vérifier le niveaud'huile au moins une fois par semaine si la voiture est utilisée en condition normale et plus fréquemment si vousêtes en voyage ou si la voiture est soumise à des conditions de fonctionnement éprouvantes pour lamécanique.
La qualité de l'huile moteur doit être
en rapport avec la classificationsuivante :
API SJ, SL ou AU-DESSUS,ILSAC GF-3 ou AU-DESSUS
G030A01NF

6ENTRETIEN PAR VOS SOINS
6

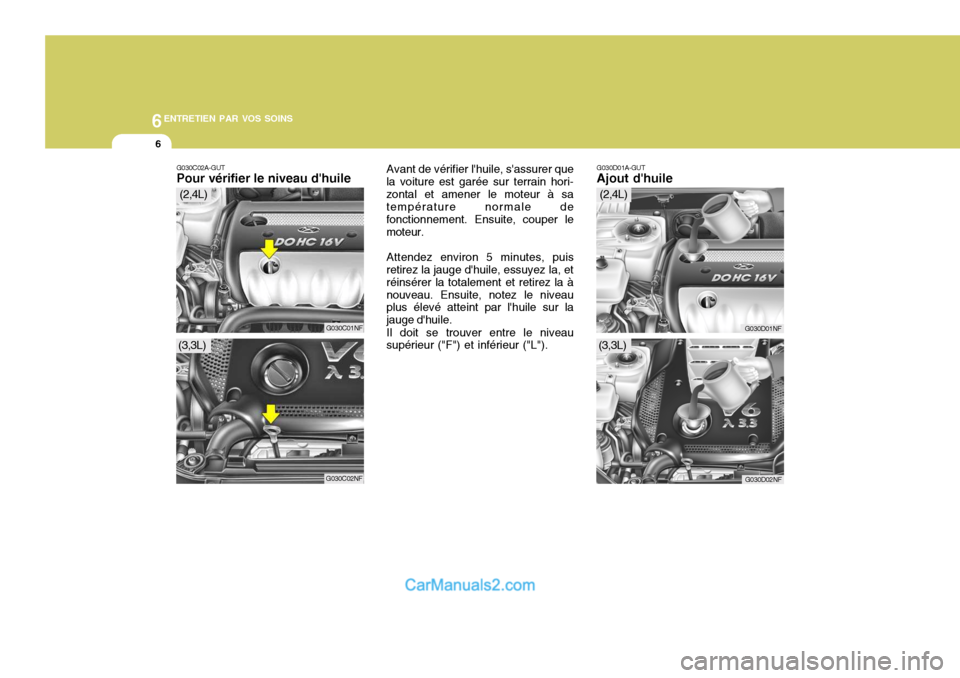

G030D01A-GUT Ajout d'huile
G030C02A-GUTPour vérifier le niveau d'huile
Avant de vérifier l'huile, s'assurer que
la voiture est garée sur terrain hori- zontal et amener le moteur à sa température normale de fonctionnement. Ensuite, couper lemoteur.
Attendez environ 5 minutes, puis
retirez la jauge d'huile, essuyez la, etréinsérer la totalement et retirez la ànouveau. Ensuite, notez le niveau plus élevé atteint par l'huile sur la jauge d'huile.
Il doit se trouver entre le niveau
supérieur ("F") et inférieur ("L").
G030C01NF
G030C02NF
(2,4L)
(3,3L)G030D01NF G030D02NF
(3,3L)
(2,4L)

6
ENTRETIEN PAR VOS SOINS
7

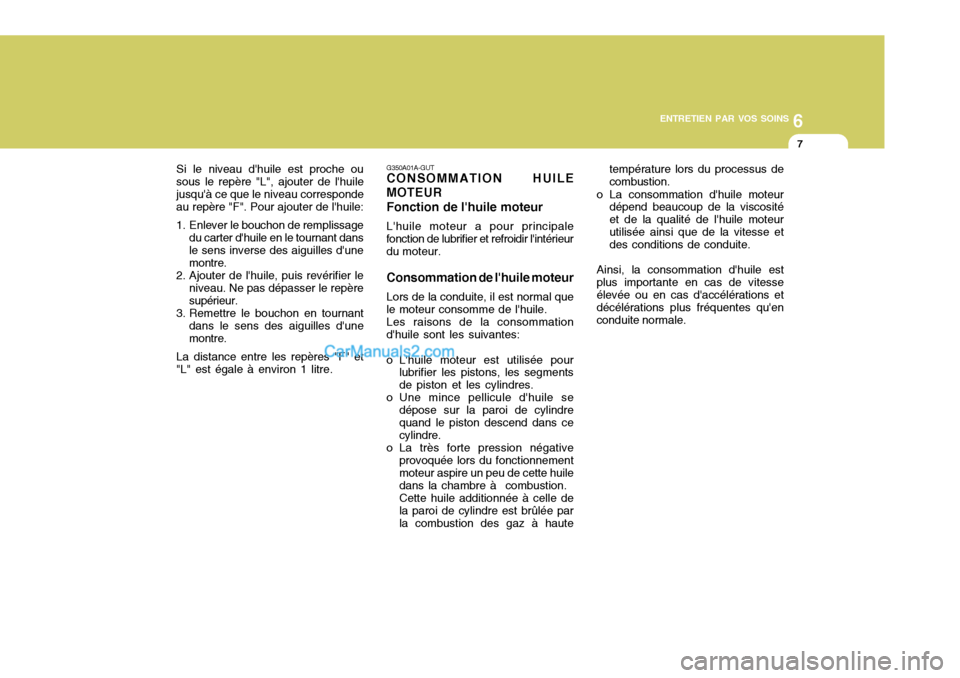

Si le niveau d'huile est proche ou sous le repère "L", ajouter de l'huilejusqu'à ce que le niveau corresponde au repère "F". Pour ajouter de l'huile:
1. Enlever le bouchon de remplissage du carter d'huile en le tournant dans le sens inverse des aiguilles d'une montre.
2. Ajouter de l'huile, puis revérifier le niveau. Ne pas dépasser le repèresupérieur.
3. Remettre le bouchon en tournant dans le sens des aiguilles d'une montre.
La distance entre les repères "F" et"L" est égale à environ 1 litre. G350A01A-GUT CONSOMMATION HUILE
MOTEUR
Fonction de l'huile moteur L'huile moteur a pour principale
fonction de lubrifier et refroidir l'intérieur du moteur.
Consommation de l'huile moteur Lors de la conduite, il est normal que
le moteur consomme de l'huile.
Les raisons de la consommation
d'huile sont les suivantes:
o L'huile moteur est utilisée pour lubrifier les pistons, les segments de piston et les cylindres.
o Une mince pellicule d'huile se dépose sur la paroi de cylindrequand le piston descend dans ce cylindre.
o La très forte pression négative provoquée lors du fonctionnementmoteur aspire un peu de cette huile dans la chambre à combustion.Cette huile additionnée à celle dela paroi de cylindre est brûlée parla combustion des gaz à haute température lors du processus decombustion.
o La consommation d'huile moteur dépend beaucoup de la viscositéet de la qualité de l'huile moteurutilisée ainsi que de la vitesse et des conditions de conduite.
Ainsi, la consommation d'huile est plus importante en cas de vitesseélevée ou en cas d'accélérations et décélérations plus fréquentes qu'en conduite normale.

6ENTRETIEN PAR VOS SOINS
8
-15 -25 -35 -45
Concentration du liquide
de refroidissement
Température
ambiante (°C) Solution
antigel
35% 40%50%60% Eau
65%60%50%40%
G050C01NF-GUT Vérifier le niveau du liquide de refroidissement
ZG050B1-AU Liquide de refroidissement recommandé Utiliser un produit de grande qualité
composé d'un mélange de 50% d'éthylène-glycol et de 50% d'eau. Leliquide de refroidissement doit être compatible avec les pièces en alu- minium du moteur. Ne pas ajouter deproduits anticorrosion ou autres additifs. La concentration et le type du liquide de refroidissement doiventêtre de nature à éviter la congélation et la corrosion du système de refroidissement.
VERIFIER LE LIQUIDE DE REFROIDISSEMENT
!
ZG050A1-AV
AVERTISSEMENT:
Ne pas enlever le bouchon du
radiateur lorsque le moteur est trés chaud. Dans ce cas, le liquide de refroidissement est sous pression : il peut jaillir par l'ouverturelorsqu'on enlève le bouchon et occasionner de sérieuses brûlures.
ATTENTION:
La concentration en antigel ne peut JAMAIS être supérieure à 60% ni inférieure à 35% pour éviter d'endommager le système derefroidissement. Pour savoir quelle doit être la concen- tration en antigel au moment de fairel'appoint ou de remplacer le liquide de refroidissement, consulter le tableau suivant:
!
G050C01NF
On peut voir le niveau de réfrigérant sur le côté du réservoir de réfrigérant en plastique.
