2005 Hyundai Sonata Manuel du propriétaire (in French)

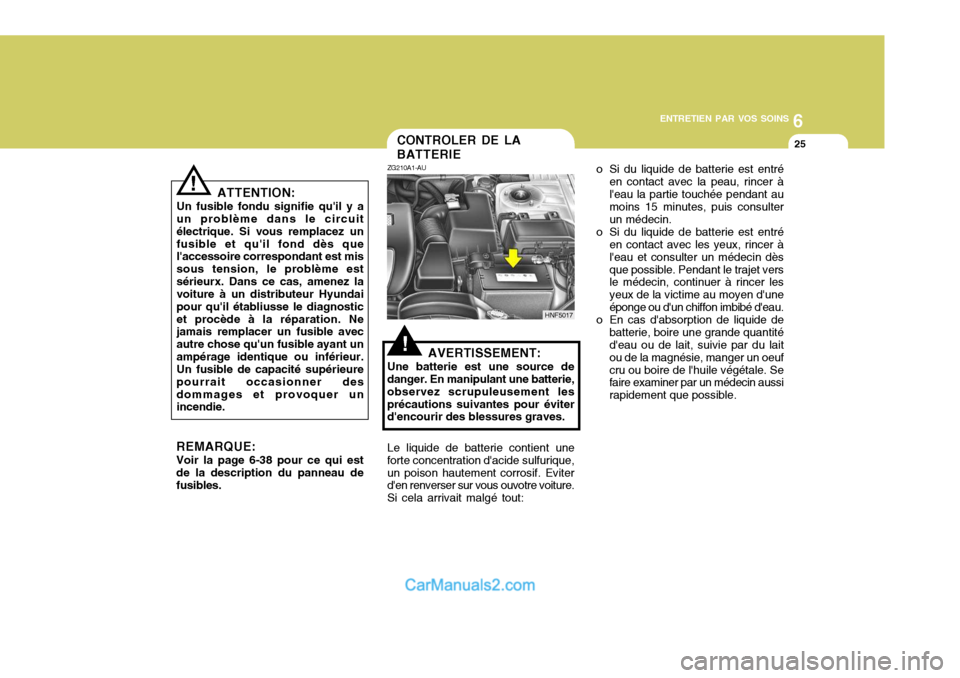

6
ENTRETIEN PAR VOS SOINS
25
!
ATTENTION:
Un fusible fondu signifie qu'il y a un problème dans le circuit électrique. Si vous remplacez unfusible et qu'il fond dès que l'accessoire correspondant est mis sous tension, le problème estsérieurx. Dans ce cas, amenez la voiture à un distributeur Hyundai pour qu'il établiusse le diagnosticet procède à la réparation. Ne jamais remplacer un fusible avec autre chose qu'un fusible ayant unampérage identique ou inférieur. Un fusible de capacité supérieure pourrait occasionner desdommages et provoquer un incendie. o Si du liquide de batterie est entré
en contact avec la peau, rincer à l'eau la partie touchée pendant au moins 15 minutes, puis consulter un médecin.
o Si du liquide de batterie est entré en contact avec les yeux, rincer àl'eau et consulter un médecin dèsque possible. Pendant le trajet vers le médecin, continuer à rincer les yeux de la victime au moyen d'uneéponge ou d'un chiffon imbibé d'eau.
o En cas d'absorption de liquide de batterie, boire une grande quantité d'eau ou de lait, suivie par du lait ou de la magnésie, manger un oeufcru ou boire de l'huile végétale. Se faire examiner par un médecin aussi rapidement que possible.
CONTROLER DE LA BATTERIE
!
ZG210A1-AU
AVERTISSEMENT:
Une batterie est une source de danger. En manipulant une batterie, observez scrupuleusement lesprécautions suivantes pour éviter d'encourir des blessures graves. Le liquide de batterie contient une forte concentration d'acide sulfurique,un poison hautement corrosif. Eviter d'en renverser sur vous ouvotre voiture. Si cela arrivait malgé tout:
HNF5017
REMARQUE: Voir la page 6-38 pour ce qui est de la description du panneau defusibles.

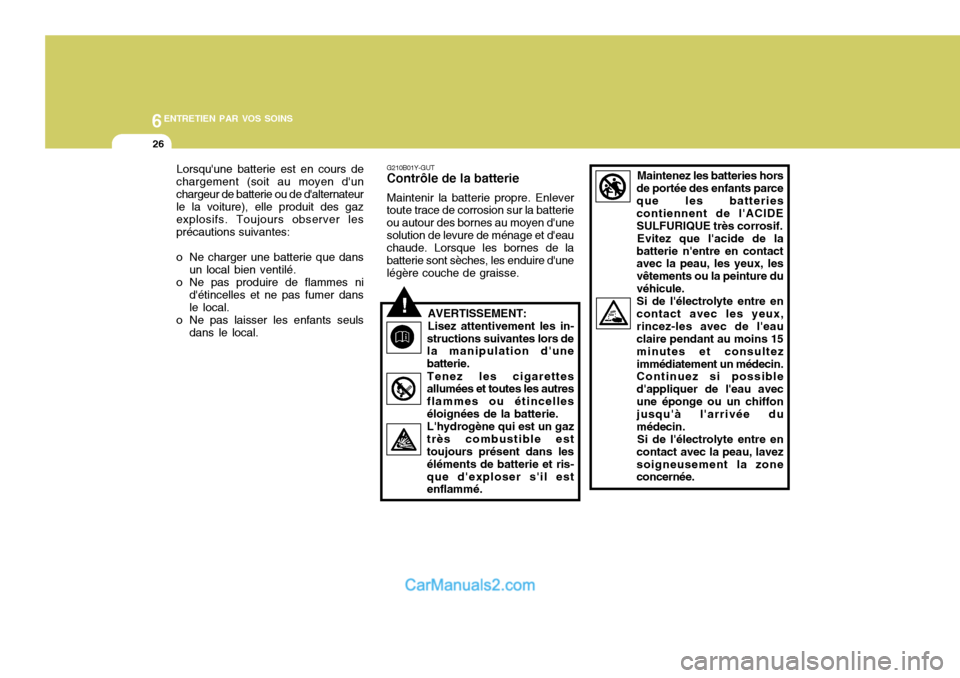

6ENTRETIEN PAR VOS SOINS
26
!
G210B01Y-GUT Contrôle de la batterie Maintenir la batterie propre. Enlever toute trace de corrosion sur la batterie ou autour des bornes au moyen d'unesolution de levure de ménage et d'eau chaude. Lorsque les bornes de la batterie sont sèches, les enduire d'unelégère couche de graisse.
AVERTISSEMENT:Lisez attentivement les in-
structions suivantes lors de la manipulation d'une batterie. Tenez les cigarettes allumées et toutes les autres flammes ou étincelleséloignées de la batterie.L'hydrogène qui est un gaztrès combustible est toujours présent dans les éléments de batterie et ris-que d'exploser s'il est enflammé.Maintenez les batteries hors
de portée des enfants parce que les batteries contiennent de l'ACIDESULFURIQUE très corrosif. Evitez que l'acide de la
batterie n'entre en contact avec la peau, les yeux, les vêtements ou la peinture duvéhicule.Si de l'électrolyte entre encontact avec les yeux,rincez-les avec de l'eau claire pendant au moins 15 minutes et consultezimmédiatement un médecin. Continuez si possible d'appliquer de l'eau avecune éponge ou un chiffon jusqu'à l'arrivée du médecin. Si de l'électrolyte entre en
contact avec la peau, lavezsoigneusement la zone concernée.Lorsqu'une batterie est en cours de
chargement (soit au moyen d'un chargeur de batterie ou de d'alternateur le la voiture), elle produit des gaz explosifs. Toujours observer lesprécautions suivantes:
o Ne charger une batterie que dans un local bien ventilé.
o Ne pas produire de flammes ni d'étincelles et ne pas fumer dans le local.
o Ne pas laisser les enfants seuls dans le local.

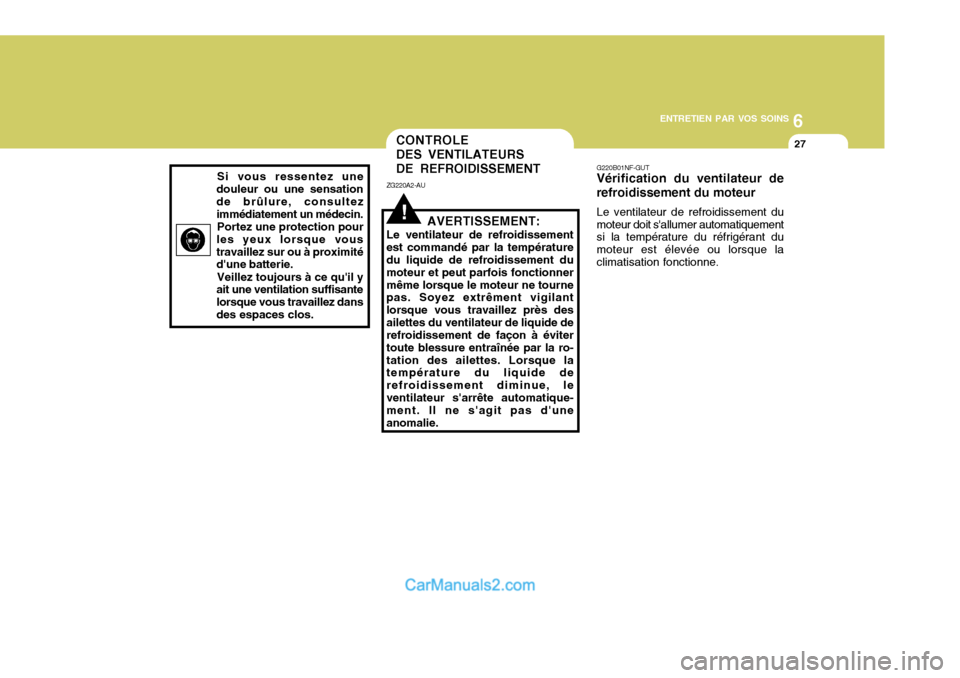

6
ENTRETIEN PAR VOS SOINS
27
Si vous ressentez une
douleur ou une sensation de brûlure, consultezimmédiatement un médecin.
Portez une protection pour
les yeux lorsque voustravaillez sur ou à proximité d'une batterie.
Veillez toujours à ce qu'il y
ait une ventilation suffisante lorsque vous travaillez dansdes espaces clos.
G220B01NF-GUT Vérification du ventilateur de refroidissement du moteur Le ventilateur de refroidissement du moteur doit s'allumer automatiquement si la température du réfrigérant du moteur est élevée ou lorsque laclimatisation fonctionne.
CONTROLE DES VENTILATEURS DE REFROIDISSEMENT
!
ZG220A2-AU
AVERTISSEMENT:
Le ventilateur de refroidissement est commandé par la température du liquide de refroidissement du moteur et peut parfois fonctionnermême lorsque le moteur ne tourne pas. Soyez extrêment vigilant lorsque vous travaillez près desailettes du ventilateur de liquide de refroidissement de façon à éviter toute blessure entraînée par la ro-tation des ailettes. Lorsque la température du liquide de refroidissement diminue, leventilateur s'arrête automatique- ment. Il ne s'agit pas d'une anomalie.

6ENTRETIEN PAR VOS SOINS
28
vérifiez si le niveau du liquide se situe entre les repères "MAX" et "MIN"sur le réservoir. REMARQUE: La pompe de direction assistée peut produire un bruit de meule lorsque le moteur est mis en marche partemps très froid (en dessous de - 20°C). Si le bruit disparaît pendant la phase de mise à température, lesystème fonctionne correctement. Ce bruit est dû à l'une des caractéristiques du liquide de di-rection assistée lorsqu'il est trés froid. Liquide recommandé Utiliser le liquide pour boîte automatique PSF-3. REMARQUE: Ne pas démarrer le moteur lorsque le réservoir du liquide de direction est vide.ZG230B1-AU TUYANX DE LA DIRECTION
ASSISTÉE
Il est recommandé de s'assurer de
l'absence de fuite aux connexionsdes tuyaux de la direction assistée en effectuant un contrôle auxintervalles spécifiés dans le tableau du programme d'entretien figurant à la section 5. Les tuyaux doivent êtreremplacés s'ils sont fissurés, étirés, abrasés ou usés par endroits. Une détérioration des tuyanx peut entraînerun mauvais fonctionnement prématuré.
JG230A3-AU
Le niveau du liquide de la servodirection devrait être vérifié quotidiennement. Cependant, assurez- vous au préalable que l'allumage estcoupé (contact sur "OFF"), puis NIVEAU DU LIQUIDE DE LA SERVODIRECTION
G230A01NF
G230A02NF
(2,4L)
(3,3L)

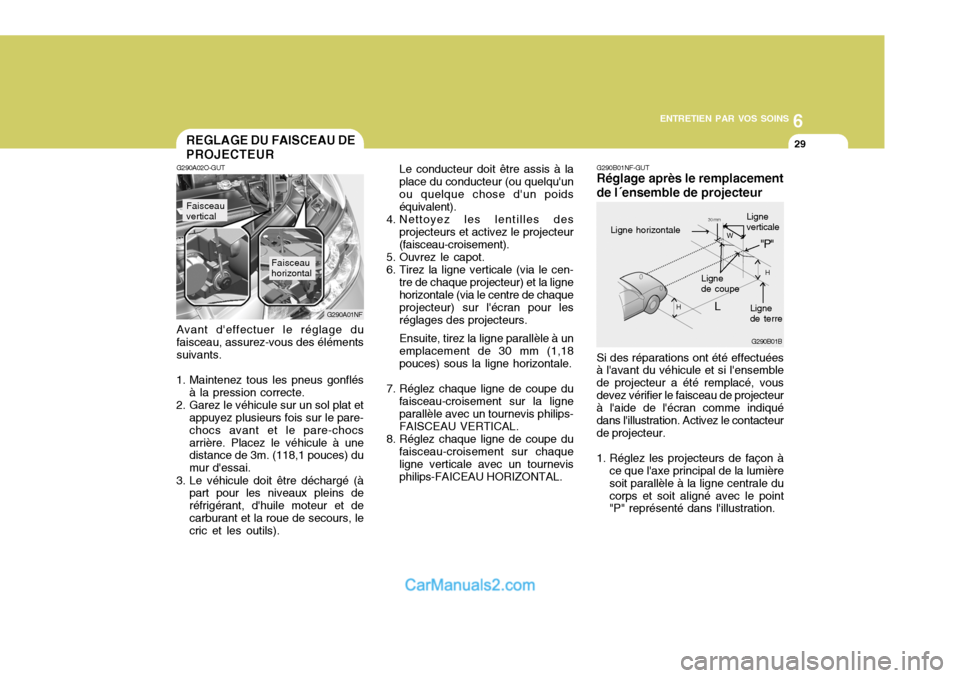

6
ENTRETIEN PAR VOS SOINS
29
G290A02O-GUT REGLAGE DU FAISCEAU DE PROJECTEUR
G290A01NF
Faisceau vertical
Faisceau horizontal
Avant d'effectuer le réglage du faisceau, assurez-vous des élémentssuivants.
1. Maintenez tous les pneus gonflés à la pression correcte.
2. Garez le véhicule sur un sol plat et appuyez plusieurs fois sur le pare-chocs avant et le pare-chocsarrière. Placez le véhicule à une distance de 3m. (118,1 pouces) du mur d'essai.
3. Le véhicule doit être déchargé (à part pour les niveaux pleins deréfrigérant, d'huile moteur et decarburant et la roue de secours, le cric et les outils). G290B01NF-GUTRéglage après le remplacement de l´ensemble de projecteur
G290B01B
L
W
H
H Ligne de coupe
Lignede terre
"P"
Ligne horizontale
30 mm
Le conducteur doit être assis à la place du conducteur (ou quelqu'unou quelque chose d'un poids équivalent).
4. Nettoyez les lentilles des projecteurs et activez le projecteur(faisceau-croisement).
5. Ouvrez le capot.
6. Tirez la ligne verticale (via le cen- tre de chaque projecteur) et la lignehorizontale (via le centre de chaque projecteur) sur l'écran pour les réglages des projecteurs. Ensuite, tirez la ligne parallèle à un emplacement de 30 mm (1,18 pouces) sous la ligne horizontale.
7. Réglez chaque ligne de coupe du faisceau-croisement sur la ligne parallèle avec un tournevis philips- FAISCEAU VERTICAL.
8. Réglez chaque ligne de coupe du faisceau-croisement sur chaque ligne verticale avec un tournevisphilips-FAICEAU HORIZONTAL. Ligne verticale
Si des réparations ont été effectuées à l'avant du véhicule et si l'ensemble de projecteur a été remplacé, vousdevez vérifier le faisceau de projecteur à l'aide de l'écran comme indiqué dans l'illustration. Activez le contacteurde projecteur.
1. Réglez les projecteurs de façon à ce que l'axe principal de la lumière soit parallèle à la ligne centrale ducorps et soit aligné avec le point "P" représenté dans l'illustration.

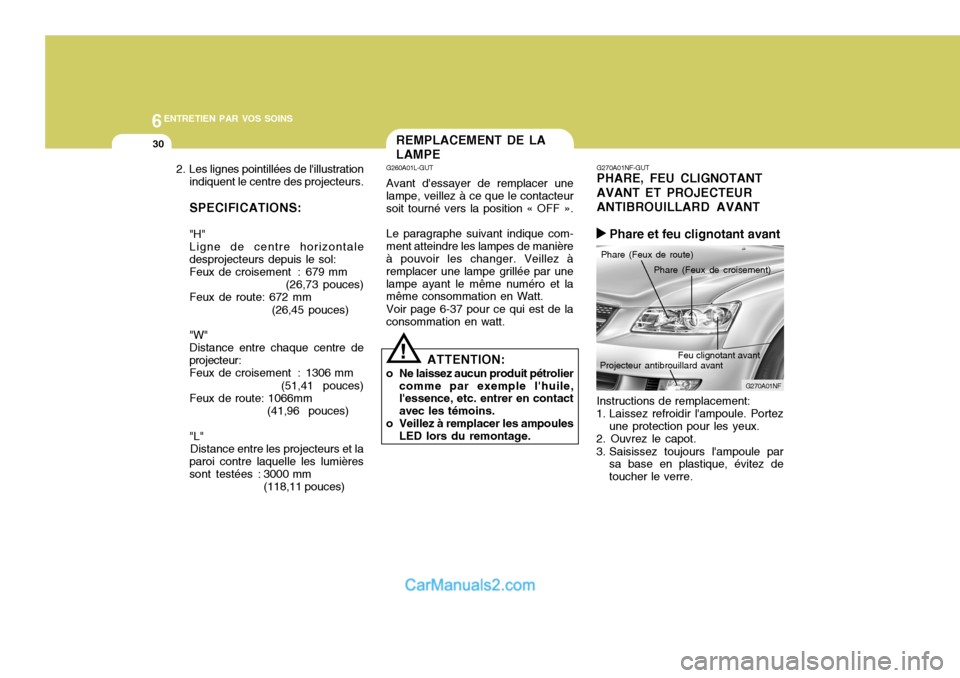

6ENTRETIEN PAR VOS SOINS
30REMPLACEMENT DE LA LAMPE
G260A01L-GUT Avant d'essayer de remplacer une lampe, veillez à ce que le contacteur soit tourné vers la position « OFF ». Le paragraphe suivant indique com- ment atteindre les lampes de manière à pouvoir les changer. Veillez à remplacer une lampe grillée par unelampe ayant le même numéro et la même consommation en Watt. Voir page 6-37 pour ce qui est de la consommation en watt.
! ATTENTION:
o Ne laissez aucun produit pétrolier comme par exemple l'huile, l'essence, etc. entrer en contact avec les témoins.
o Veillez à remplacer les ampoules LED lors du remontage. Instructions de remplacement:
1. Laissez refroidir l'ampoule. Portez une protection pour les yeux.
2. Ouvrez le capot.
3. Saisissez toujours l'ampoule par sa base en plastique, évitez de toucher le verre.
G270A01NF-GUT PHARE, FEU CLIGNOTANT AVANT ET PROJECTEURANTIBROUILLARD AVANT
Phare et feu clignotant avant
Phare (Feux de route) Phare (Feux de croisement)
Feu clignotant avant
G270A01NF
Projecteur antibrouillard avant
2. Les lignes pointillées de l'illustration
indiquent le centre des projecteurs. SPECIFICATIONS: "H" Ligne de centre horizontaledesprojecteurs depuis le sol:
Feux de croisement : 679 mm (26,73 pouces) Feux de route: 672 mm
(26,45 pouces)
"W"Distance entre chaque centre deprojecteur:
Feux de croisement : 1306 mm (51,41 pouces) Feux de route: 1066mm (41,96 pouces)
"L" Distance entre les projecteurs et la
paroi contre laquelle les lumières
sont testées : 3000 mm (118,11 pouces)

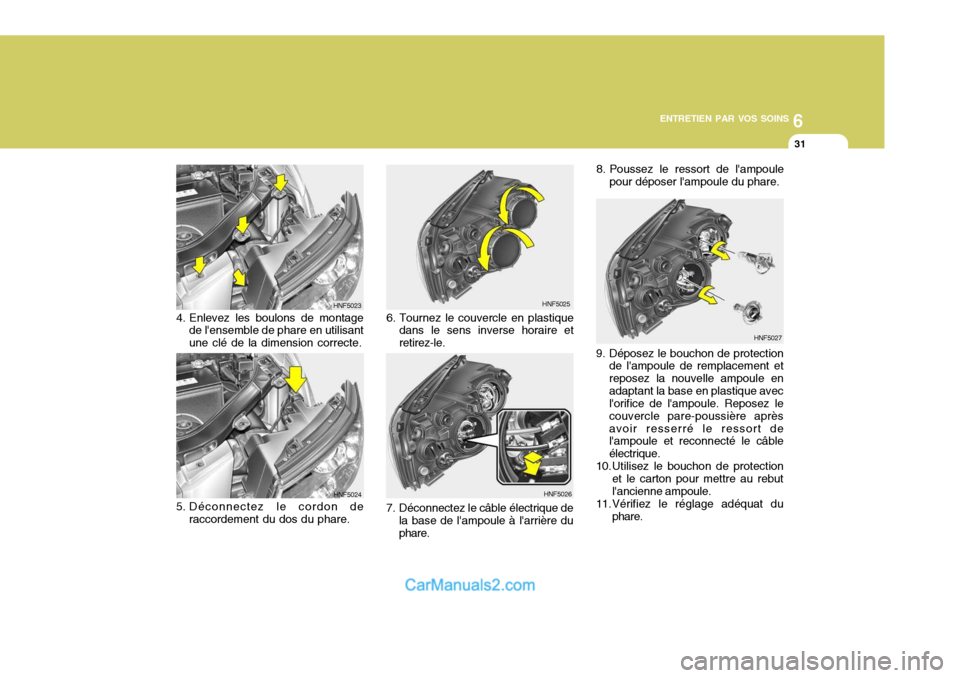

6
ENTRETIEN PAR VOS SOINS
31
HNF5025
6. Tournez le couvercle en plastique dans le sens inverse horaire et retirez-le.
HNF5026
7. Déconnectez le câble électrique de la base de l'ampoule à l'arrière du phare.
HNF5027
8. Poussez le ressort de l'ampoule
pour déposer l'ampoule du phare.
9. Déposez le bouchon de protection de l'ampoule de remplacement et reposez la nouvelle ampoule enadaptant la base en plastique avec l'orifice de l'ampoule. Reposez le couvercle pare-poussière aprèsavoir resserré le ressort de l'ampoule et reconnecté le câble électrique.
10. Utilisez le bouchon de protection
et le carton pour mettre au rebutl'ancienne ampoule.
11. Vérifiez le réglage adéquat du phare.
HNF5023
4. Enlevez les boulons de montage de l'ensemble de phare en utilisant une clé de la dimension correcte.
HNF5024
5. Déconnectez le cordon de raccordement du dos du phare.

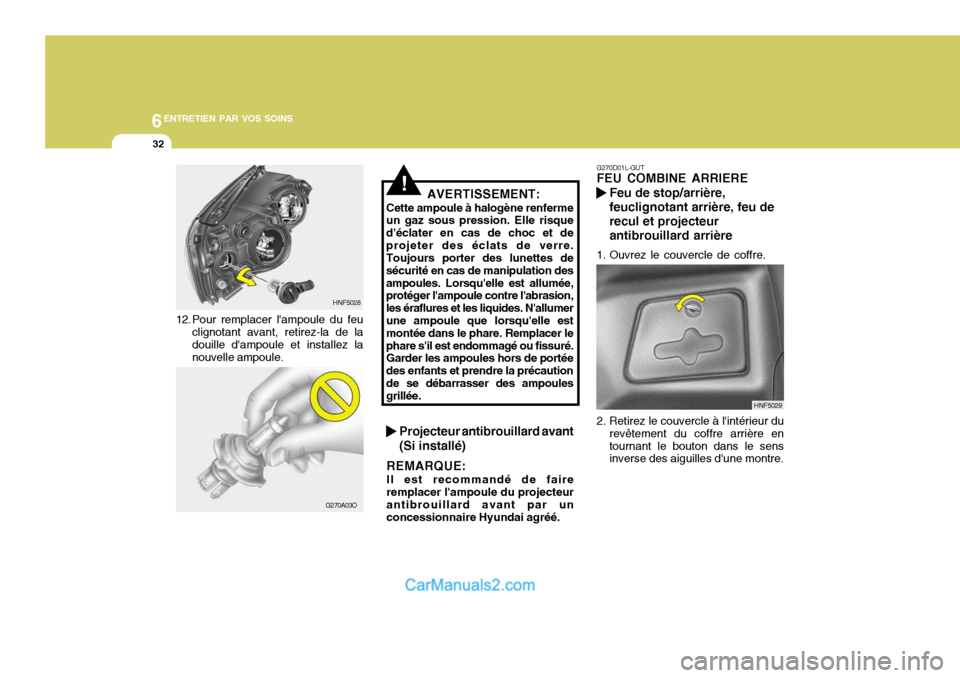

6ENTRETIEN PAR VOS SOINS
32
12. Pour remplacer l'ampoule du feu
clignotant avant, retirez-la de la douille d'ampoule et installez la nouvelle ampoule. HNF5028
G270A03O
!AVERTISSEMENT:
Cette ampoule à halogène renferme un gaz sous pression. Elle risque d'éclater en cas de choc et deprojeter des éclats de verre. Toujours porter des lunettes de sécurité en cas de manipulation desampoules. Lorsqu'elle est allumée, protéger l'ampoule contre l'abrasion, les éraflures et les liquides. N'allumerune ampoule que lorsqu'elle est montée dans le phare. Remplacer le phare s'il est endommagé ou fissuré. Garder les ampoules hors de portée des enfants et prendre la précautionde se débarrasser des ampoules grillée.
G270D01L-GUT FEU COMBINE ARRIERE
Feu de stop/arrière, feuclignotant arrière, feu derecul et projecteur antibrouillard arrière
1. Ouvrez le couvercle de coffre. 2. Retirez le couvercle à l'intérieur du revêtement du coffre arrière en tournant le bouton dans le sens inverse des aiguilles d'une montre. HNF5029
Projecteur antibrouillard avant (Si installé)
REMARQUE: Il est recommandé de faire remplacer l'ampoule du projecteur antibrouillard avant par unconcessionnaire Hyundai agréé.
