2005 Hyundai Santa Fe Manual del propietario (in Spanish)

1COMPONENTES DE SU HYUNDAI
54
B260J01S-GYT
Indicador luminoso de
carga de la batería
La luz de aviso de carga de la batería deberá encenderse cuando se accionela llave de contacto, apagándose cuando el motor está funcionando. Si permanece encendida cuando el mo-tor está funcionando existirá una anormalidad en el equipo eléctrico de carga de la batería. Si la luz se enciendemientras se conduce el vehículo, párelo y compruebe el compartimento del motor. En primer lugar, asegúrese deque la correa está en su lugar. Si es así, compruebe su tensión. Si en ambos casos persiste laanormalidad, solicite la intervención de su Servicio Oficial Hyundai.
Su HYUNDAI esta equipado con un doble y diagonal circuito de frenos.Esto significa que permanecerán funcionando los frenos sobre dos ruedas si uno de los circuitos dualesfallaran. Con solo un circuito de frenos funcionando, se necesitará un gran esfuerzo para detener el vehículo.También el vehículo no podrá detenerse en una distancia corta con la mitad de los frenos trabajando. Si elvehículo experimentara un fallo total de frenos, para detenerlo debe ir reduciendo a la marcha inferior de lacaja de cambios, para de esta forma poder utilizar el efecto de frenado del motor y detenga el automóvil tan prontocomo pueda, es lo más seguro.
!
servofreno, el cual necesita vacio para funcionar. La reserva de vacíodisminuye cada vez que se usan los frenos. Sin la ayuda del vacío, el vehículo puede ser detenido, perohay que pisar el pedal más fuerte; no obstante la distancia de frenado puede ser mucho más larga. Si laluz se enciende en cualquier momento, deberá ser reducida la velocidad del vehículo hastadetenerlo por completo en un lugar seguro, alejado del tráfico. Después de arrancar el motor, noconduzca el vehículo hasta que el nivel del vacío se encuentre por encima de los 275 mmHg del nivelatmosférico y se haya apagado la luz de avis. Si se notara después alguna anormalidad el vehículo nodeberá ser conducido bajo ningún concepto, siendo remolcado por un servicio profesional al ServicioOficial más próximo.
PRECAUCIÓN: (Motor de Diesel)
La luz de aviso del freno de estacionamiento bajo/líquido de frenos también debe encenderse cuando el nivel de vacío en elreforzador del freno se reduzca a 275 mmHg o inferior. El sistema de frenos está diseñado para detenerel vehículo con la ayuda del

1
COMPONENTES DE SU HYUNDAI
55
PRECAUCIÓN:
Si la correa impulsora (correa del alternador) está suelta, rota o no existe, y se conduce en estas condiciones puede originarse unagrave avería, ya que el motor puede sobrecalentarse debido a que la correa acciona también la bombade agua.!
B260M01A-AYT Luz de alarma de bajo nivel de combustible
La luz de alarma de bajo nivel de combustible se enciende cuando elnivel de combustible se aproxima a vacío. Cuando esta se enciende se debe agregar lo más pronto posiblecombustible al depósito. Conducir con un bajo nivel de combustible o en la zona marcada con "E" puede causaruna fallo de encendido y dañar el convertidor catalítico (si corresponde).
B260L01A-GYT Luz de alarma de puertas abiertas
La luz de alarma de puertas abiertas le indica si una puerta no esta completamente cerrada. B260B01HP-AYT
Indicador de advertencia de funcionamiento (SRI)del sistema de sujeciónsuplementario (SRS)
El indicador de advertencia de funcionamiento (SRI) se enciende y parpadea durante aproximadamente6 segundos después de que se ha girado la llave de contacto a la posición "ON", o después de que se haencendido el motor. Luego se apagará. Este testigo se enciende también cuando el SRS no funciona correctamente. Si el SRI no se enciende o si permanece encedidotras encenderse unos 6 segundos al girar la llave a la posición "ON" o tras arrancar el motor, o si se enciendedurante la conducción, haga revisar el SRS en un taller autorizado Hyundai.
B260B01B-GYT Testigo de advertencia de la puerta traseraabierta
Este testigo se activa siempre que la puerta trasera no está completamentecerrada.

1COMPONENTES DE SU HYUNDAI
56
B260T01O-GYTTestigo de advertencia
del sistema de tracción a cuatro ruedas(Si está instalado)
Al situar la llave de contacto en posición "ON", el testigo de advertencia del sistema de tracción a cuatro ruedas seilumina y se apaga tras unos segundos.
PRECAUCIÓN:
Si el testigo de advertencia del sistema de tracción a cuatro ruedas parpadea durante la conducción, el sistema de tracción no funcionacorrectamente. Si esto ocurre, haga revisar su vehículo lo antes posible por un distribuidor Hyndaiautorizado.!
B260Q01O-DYT
Indicador de velocidad
crucero (Si está instalado)
El testigo indicador de crucero en el panel de instrumentos se enciende al pulsar el botón ON/OFF del control decrucero. El testigo se apaga si el botón ON/ OFF del control de crucero se pulsa denuevo. Para más información acerca del control de crucero, véase la página 1-95.
B260N02A-AYT Luz testigo de motor
Esta luz se ilumina cuando hay un problema en la composición de losgases de escape y el sistema no está funcionando adecuadamente, de tal forma que la norma de emisiones deescape no se está cumpliendo. Este testigo también se enciende al girar la llave de encendido a la posición "ON"y se apaga al transcurrir varios segundos después de poner el motor en marcha.Si se enciende mientras conduce o si no se enciende cuando la llave se gira a la posición "ON", lleve su vehículo alservicio técnico autorizado más cercano para comprobar el sistema.

1
COMPONENTES DE SU HYUNDAI
57
B260U01TB-GYT Testigo indicador del inmovilizador
(Motor de diesel)
Este testigo se enciende durante unos segundos al girar la llave de encendido a la posición de arranque. Arranque elmotor. El testigo se apaga una vez el motor esté en marcha. Si el testigo se apaga antes de arrancar el motor, girela llave a la posición de bloqueo y vuelva a arrancar el motor. Si este testigo parpadea durante unos 5segundos al girar la llave de encendido a la posición de arranque, ello es indicio de un fallo en el sistema inmovilizador.En ese caso, véase lo indicado acerca del procedimiento a seguir para la conducción de emergencia (ver página1-8) o consulte con su taller Hyundai.
B260V01O-GYT
Testigo indicador de bloqueo del 4WD(Si está instalado)
El testigo indicador del 4WD (tracción en las cuatro ruedas) se enciende en el tablero de instrumentos al pulsar elinterruptor de bloqueo 4WD. Este interruptor permite aumentar la potencia al conducir sobre calzadassecas, pavimentos húmedos, calzadas cubiertas con nieve o fuera de vías. El testigo indicador de bloqueo del 4WDse apaga pulsando de nuevo el interruptor. Consulte la información referente alinterruptor de bloqueo del 4WD a partir de la página 2-22.
PRECAUCIÓN:
No use el interruptor de bloqueo del 4WD en pavimentos secos ni en autopistas, ya que produciría ruidos, vibración o daños en loscomponentes de la tracción a las cuatro ruedas.
!
B260S01B-GYT Luz indicadora del
precalentador diesel
El indicador de precalentamiento se ilumina de color ámbar al colocar lallave de contacto en la posición "ON". Una vez se haya apagado este indicador, podrá poner en marcha elmotor. El tiempo durante el que el indicador permanece encendido varía dependiendo de la temperatura delagua, del aire y de las condiciones de la batería. NOTA: Si el motor no arranca 10 segundos después de completado el periodo de precalentamiento, gire la llave de contacto otra vez a la posiciónde "LOCK" y después otra vez a la posición de "ON" para iniciar el precalentamiento de nuevo.

1COMPONENTES DE SU HYUNDAI
58
B270A01A-AYT SONIDO DE ALARMA DE LAS PASTILLAS DELANTERAS Las pastillas de los discos delanteros pueden emitir un fuerte y agudo chirridode freno, si ocurre esto es necesario un nuevo juego de pastillas de freno. Esto puede ocurrir de formaintermitente cuando se aplican fuertemente los frenos. El excesivo uso de los frenos en estas condicionespuede ocasionar daño en los discos si las pastillas no son reemplazadas.
PRECAUCIÓN:
Si el testigo se ilumina una vez añadido el aceite, conduzca suvehículo al distribuidor Hyundai autorizado más cercano y haga revisar el sistema. El testigoindicador puede iluminarse debido a las condiciones de la calzada o de la conducción y no indicanecesariamente que el nivel de aceite del motor sea insuficiente.
B260K01O-GHT
Testigo de advertencia de nivel de aceite del motor(Motor de Diesel)
Este testigo luminoso se activa cuando es necesaria la revisión del aceite delmotor. Si el testigo se ilumina mientras el motor está en marcha, sitúe el vehículoen un suelo nivelado y mantenga el motor en marcha durante unos minutos.!
B265A01B-GYT Luz de aviso del filtro de combustible(Motor de diesel)
Esta luz se ilumina cuando se activa la llave de contacto y se apaga cuando el motor empieza a girar. Si se iluminacuando el motor está funcionando indicará que se ha acumulado agua dentro del filtro de combustible. Si asíocurriera, elimine el agua. (Consulte "Comprobaciones periodicas"). Si el testigo sigue encendido, compruebe el nivel de aceite. (Véasepág. 6-7.) En caso de que el nivel de aceite sea inferior a la marca "L", añada aceite.(Véase pág. 6-7.)

1
COMPONENTES DE SU HYUNDAI
59
!

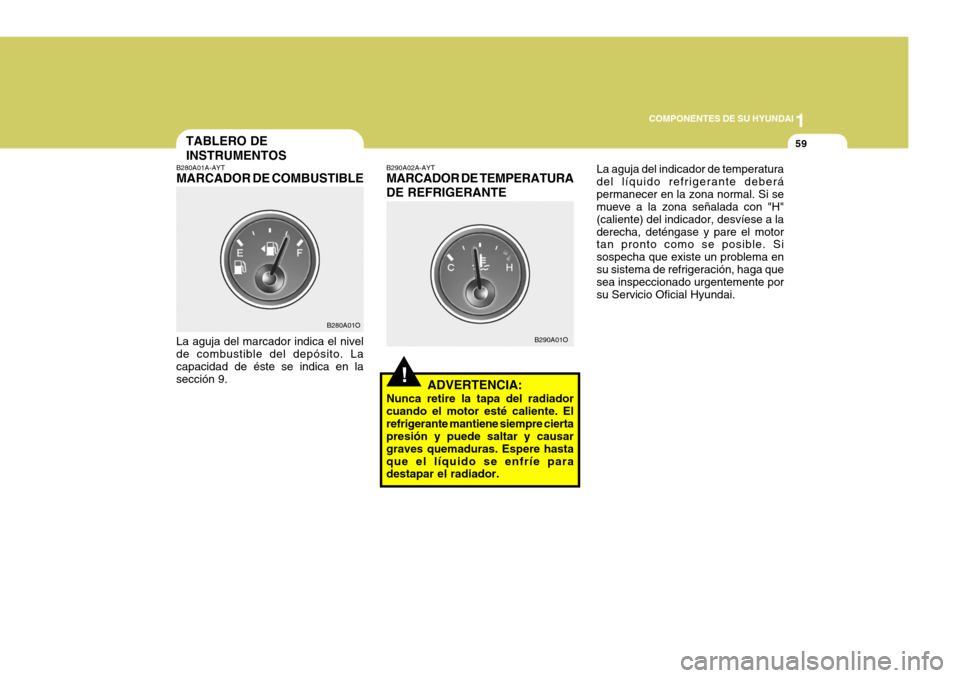

B280A01A-AYT MARCADOR DE COMBUSTIBLE
La aguja del marcador indica el nivel de combustible del depósito. La capacidad de éste se indica en lasección 9. TABLERO DE INSTRUMENTOS
B280A01OB290A02A-AYT MARCADOR DE TEMPERATURA DE REFRIGERANTE B290A01O
ADVERTENCIA:
Nunca retire la tapa del radiador cuando el motor esté caliente. Elrefrigerante mantiene siempre cierta presión y puede saltar y causar graves quemaduras. Espere hastaque el líquido se enfríe para destapar el radiador. La aguja del indicador de temperatura del líquido refrigerante deberápermanecer en la zona normal. Si se mueve a la zona señalada con "H" (caliente) del indicador, desvíese a laderecha, deténgase y pare el motor tan pronto como se posible. Si sospecha que existe un problema ensu sistema de refrigeración, haga que sea inspeccionado urgentemente por su Servicio Oficial Hyundai.

1COMPONENTES DE SU HYUNDAI
60

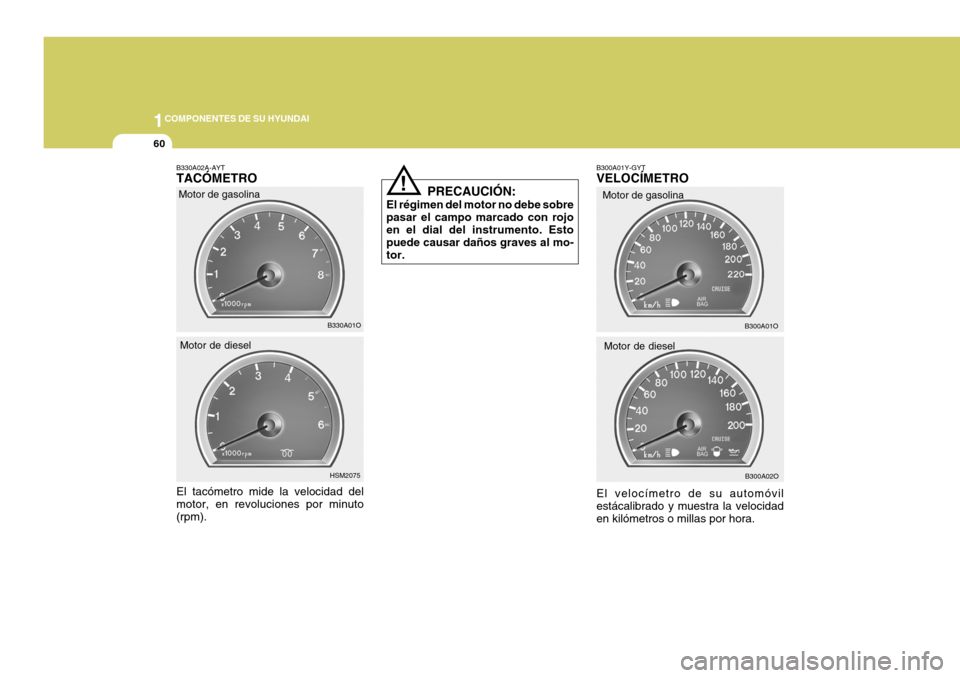

B300A01Y-GYT VELOCÍMETRO El velocímetro de su automóvil estácalibrado y muestra la velocidad en kilómetros o millas por hora. B300A01O
PRECAUCIÓN:
El régimen del motor no debe sobre pasar el campo marcado con rojoen el dial del instrumento. Esto puede causar daños graves al mo- tor.
! Motor de gasolina
Motor de diesel B300A02O
El tacómetro mide la velocidad del motor, en revoluciones por minuto(rpm).
B330A02A-AYT TACÓMETRO
B330A01O
HSM2075
Motor de gasolina
Motor de diesel

1
COMPONENTES DE SU HYUNDAI
61
HSM2079
B310B01O-GYT CUENTAKILÓMETROS/ CUENTAKILÓMETROSPARCIAL(Sin ordenador de viaje) Al pulsar el botón de viaje durante menos de 1 segundo con la llave deencendido en "ON" se visualiza la secuencia siguiente:
1. Cuentakilómetros El cuentakilómetros digital graba la distancia total conducida en kilómetros o millas, y es útil para mantener unregistro de los intervalos de mantenimiento. En un vehículo nuevo, elcuentakilómetros indica normalmente menos de 50 km. NOTA: Cualquier alteración al odómetro deja al vehículo fuera de la garantía. 2, 3. Cuentakilómetros parcial El odómetro de viaje registra la distancia de 2 viajes en kilómetros o en millas. TRIP A
: Primera distancia recorrida
desde el punto origen hasta el primer destino.TRIP B : Segunda distancia recorrida
desde el punto origen hasta el destinofinal. Pulsando el botón de viaje durante más de 1 segundo, el odómetro deviaje se fija a 0.
HSM2080
