2005 Hyundai Santa Fe Manual del propietario (in Spanish)

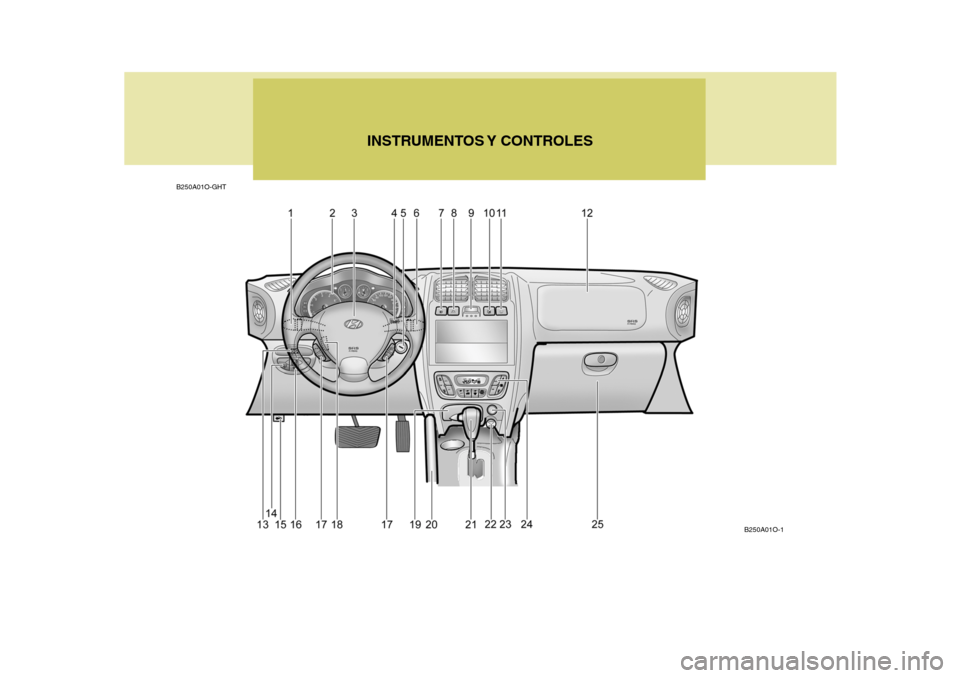

B250A01O-GHTINSTRUMENTOS Y CONTROLES
B250A01O-1

1. Interruptor de alumbrado multi-función
2. Tablero de instrumentos
3. Claxon/Airbag lado del conductor
4. Interruptor de reajuste del cuentakilómetros parcial/Interruptor del ordenador de viaje (Si está instalado)
5. Interruptor de arranque
6. Interruptor lava/limpia parabrisas
7. Interruptor de la luz antiniebla delantera (Si está instalado)
8. Interruptor de luces de emergencia
9. Reloj digital
10. Interruptor de la luz antiniebla trasera
11. Interruptor de luneta térmica trasera
12. Airbag lado del acompañante
13. Interrutor de tracción en las 4 ruedas (4WD) (Si está instalado) 14. Interruptor de deshielo del limpiaparabrisas
(Si está instalado)
15. Palanca de control del capó
16. Pulsador de control del nivel de iluminación del panel
(Si está instalado)
17. Interruptor control velocidad crucero (Si está instalado)
18. Palanca de control de altura del volante
19. Cenicero
20. Freno de mano
21. Palanca para el cambio de marcha automático
(Si está instalado)
22. Toma de corriente
23. Encendedor de cigarrillos
24. Panel de control de calefacción/aire acondicionado (Si está instalado)
25. Guantera
PRECAUCIÓN:
Cuando se instale el recipiente de líquido refrescante del aire en el interior del vehículo, no situarlo próximo al tablero de in strumentos ni a la cubierta protectora contra golpes del tablero delantero. Si se produce cualquier fuga del enfriador de aire en esas zonas (tablero de instrumentos, cubierta protectora o ventilador)pudiera deteriorar estos componentes. Si se vierte líquido del enfriador del aire sobre estas zonas, lavarlo con agua inmediatamente.
!

SU VEHÍCULO DE UN SOLO VISTAZO
Indicador de advertencia de funcionamiento (SRI) del sistema de sujeción suplementario (SRS)
B255A02O-GHT SÍMBOLOS INDICADORES EN EL PANEL DE INSTRUMENTOS * Para más detalles, véase la página 1-52.
Testigo de advertencia del sistema de tracción a cuatro ruedas (Si está instalado)
Luz testigo de motor
Testigo de advertencia de la puerta trasera abierta
Luz de alarma de bajo nivel de combustible
Luz de alarma de puertas abiertas
TCS Testigo indicador de control de tracción (Si está instalado)
Luz indicadora de anti-bloqueo de los frenos
Luces intermitentes
Indicador luminoso de luces largas Indicador de alarma de presión de aceite Luz de alarma de nivel de líquido / freno de mano Indicador luminoso de carga de la batería
Luz de aviso del filtro de combustible (Motor de diesel) Testigo de advertencia de nivel de aceite del motor (Motor de diesel)
Indicador de velocidad crucero (Si está instalado)
Testigo indicador del inmovilizador(Motor de diesel)
Luz ámbar indicadora del precalentador diesel
Testigo indicador de bloqueo del 4WD (Si está instalado)

Recomendaciones sobre combustible ......................... 1-2
Frenado de su nuevo Hyundai ..................................... 1-3
Sistema inmovilizador .................................................. 1-5
Bloqueo de puertas ....................................................1-10
Sistema de alarma antirrobo ...................................... 1-13
Elavalunas eléctricos ................................................. 1-16
Asientos ...................................................................... 1-17
Cinturon de seguridad ................................................ 1-23
Sistema de sujeción para niños ................................. 1-30
Sujeción suplementaria (airbag) ............................... 1-40
Panel de instrumentos e indicadore de luces ............ 1-48
Luz de indicación y advertencia ................................. 1-52
Tablero de instrumentos ............................................ 1-59
Ordenador de viaje ..................................................... 1-62
Mando selector de luces ............................................ 1-65
Mando limpia y lavaparabrisas .................................. 1-66
Techo corredizo .......................................................... 1-78
Espejos ....................................................................... 1-82
Apertura del capó ....................................................... 1-91
Piloto automático ........................................................ 1-95
Panel de control de calefacció/aire acondicionado ... 1-99
Sistema de sonido stereo ........................................ 1-116Antena ...................................................................... 1-121COMPONENTES DE SU HYUNDAI
1
1

1COMPONENTES DE SU HYUNDAI
2
B010B01A-AYT ¿Qué pasa con Gasohol? Gasohol (una mezcla de 90% de gasolina sin plomo y 10% de Ethanol oalcohol de grano) puede usarse en su Hyundai. Sin embargo, si su motor presenta problemas defuncionamiento, se recomienda el uso de gasolina 100% sin plomo. No debe usarse gasolina con cantidades noespecificadas de alcohol, o de otros alcoholes que no sean Ethanol.
B010A02O-GHT Utilice gasolina sin plomo En el vehículo Hyundai deberá ser utilizada gasolina sin plomo con un Índice de Octano N° 91 o superior. Sifuera utilizada gasolina con plomo causaría un funcionamiento defectuoso del catalizadorinutilizándolo y haciendo ineficaz su sistema de control de emisión de gases. Ello produciría además un costoadicional en los gastos de mantenimiento del vehículo. Para evitar el uso accidental de gasolina conplomo, la boca de mayor diámetro utilizada para Ilenado de gasolina con plomo en las gasolineras no puede ser introducida en la boca de Ilenado delos vehículos Hyundai al repostar. Tipo de Diesel Debe usarse diesel con un índice de cetano entre 52 y 54. En los países en los que por su clima existen dos tipos de diesel, uno para verano y otro parainvierno, debe usarse el adecuado dependiendo de la temperatura mínima.
o Por encima de -5°C ... Usar diesel
de verano.
o Por debajo de -5°C ... Usar diesel de invierno.
Debe controlarse el nivel de dieselcuidadosamente: si el motor se para por falta de diesel, debe purgarse todo el circuito antes de intentar el arranque. PRECAUCIÓN:
No permita la entrada ni de agua nide gasolina al depósito de gasóleo. Si por algún motivo esto sucediese, deberá purgarse todo el circuito.De no hacerse así, podría griparse la bomba de inyección o resultar dañado el motor.
!
B010A01O
RECOMENDACIONES SOBRE COMBUSTIBLE
Sólo gasolinasin plomo

1
COMPONENTES DE SU HYUNDAI
3
B010D01S-AYT No use Methanol Combustibles conteniendo methanol (alcohol de madera), no deben usarseen su Hyundai. Este tipo de combus- tible puede reducir rendimiento del vehículo y dañar los componentes delsistema de gasolina.
PRECAUCIÓN:
La limitación de reclamación de garantía de su nuevo vehículo Hyundai, puede no cubrir el sistema de alimentación (gasolina) y problemas de rendimiento que soncausados por el uso de metanol o de combustibles conteniendo metanol.
! B010E01A-AYT Gasolina para conseguir un aire más limpio Para ayudar a conseguir un aire más limpio, Hyundai recomienda usargasolinas tratadas con aditivos, los cuales ayudan a evitar la formación de depósitos en el motor. Estas gasolinasayudarán a que su motor funcione sin contaminar el medio ambiente. B010F01A-AYT Operación en países extranjeros Si usted va a conducir su Hyundai en otro país, esté seguro de:
o Observar todas las regulaciones
relacionadas con registro y seguro.
o Determine que haya disponibilidad
de gasolina aceptable.
FRENADO DE SU NUEVO HYUNDAI
B020A01FC-GYT Durante los primeros 2000 km. (1200 millas) (Motor de gasolina) No se requiere ningún periodo formal de "rodaje" con su nuevo automóvilHyundai. No obstante, usted contribuirá al funcionamiento económico y duración de su nuevo Hyundaiobservando las siguientes recomendaciones durante los primeros 2000 km. (1200 millas).
o No conduzca a una velocidad supe-
rior a 90 Km/h. (55 millas/hora)
o Mientras conduce, mantenga el régimen de revoluciones del motor entre 2000 y 3000 rpm.
o Utilice una aceleración moderada. No presione el pedal de aceleradora fondo.
o Durante los primeros 300 km. (200 millas) trate de evitar detener elmotor inmediatamente después decircular, déjelo un rato al ralentí.

1COMPONENTES DE SU HYUNDAI
4
o No "sobrecargue" el motor, es decir,no conduzca a baja velocidad con la caja de cambios en marchas cortas, con el motor en régimen alto. Cambie a una marcha superior.
o No "ahogue" el motor, es decir, no conduzca a baja velocidad conmarchas excesivamente largas, conel motor a un régimen excesivamente bajo (por debajo de 1500 rpm). Reduzca a una marchainferior.
o Tanto si conduce a una velocidad
rápida o lenta, varíe su régimen demarcha de tiempo en tiempo.
o No permita que su vehículo
permanezca al "ralentí" por untiempo superior a 3 minutos si está provisto de catalizador.
o No arrastre ningún tipo de remolque durante los primeros 2000 km. (1200millas). B020B01FC-GYT Durante los primeros 1000 km. (600 millas) (Motor de diesel) No se requiere ningún periodo formal de "rodaje" con su nuevo automóvilHyundai. No obstante, usted contribuirá al funcionamiento económico y duración de su nuevo Hyundaiobservando las siguientes recomendaciones durante los primeros 1000 km. (600 millas).
o Al conducir, mantenga la velocidad
del motor (rpm, o revoluciones por minuto) dentro del margen de 3000 rpm.
o Mientras conduce, mantenga la velocidad por debajo de tres cuartosde la velocidad máxima.
o Utilice una aceleración moderada. No presione el pedal de aceleradora fondo.
o Durante los primeros 300 km. (200 millas) trate de evitar detener elmotor inmediatamente después de circular, déjelo un rato al ralentí. o No "sobrecargue" el motor, es decir,
no conduzca a baja velocidad con lacaja de cambios en marchas cortas, con el motor en régimen alto. Cambie a una marcha superior.
o No "ahogue" el motor, es decir, no conduzca a baja velocidad conmarchas excesivamente largas, conel motor a un régimen excesivamente bajo (por debajo de 1500 rpm). Reduzca a una marchainferior.
o Tanto si conduce a una velocidad
rápida o lenta, varíe su régimen demarcha de tiempo en tiempo.
o No permita que su vehículo
permanezca al "ralentí" por untiempo superior a 3 minutos si está provisto de catalizador.
o No arrastre ningún tipo de remolque durante los primeros 1000 km. (600millas).

1
COMPONENTES DE SU HYUNDAI
5
Para mayor comodidad, su HYUNDAI dispone de dos tipos de llaves, comose muestra más abajo.
1) Llave de identificación (ID)
Esta llave deberá ser utilizada en primer lugar para registrar un único código de identificación en la ICM.Este código quedará registrado en las llaves maestras. Ambas caras de la llave tienen el logotipo deHyundai y suelen ser de color morado.
NOTA: Esta llave de identificación ha de entregarse con el vehículo cuando éste sea vendido para que el futuro propietario pueda disponer de lamisma.
2) Llave maestra Esta llave es para uso general. Asimismo, esta llave abrirá todas las cerraduras de su vehículo y loarrancará. Una cara de la llave tiene grabado el logotipo de Hyundai y la otra el símbolo "M". NOTA: Las llaves duplicadas por Ud., no podrán cancelar el sistema ni arranoar el motor.
!
PRECAUCIÓN:
o No pierda su llave de identificación ID. Conserve siempre su llave ID en un lugarapropiado conocido. Si no dis- pone de su llave ID, contacte con su Concesionario Hyundai.
o Al arrancar el motor, no utilice la llave con otras llaves deinmovilizador alrededor. De locontrario es posible que el motor no arranque o se pare poco después de arrancar.Mantenga las llaves por separado para evitar fallos al recibir su vehículo.
SISTEMA INMOVILIZADOR
B880A01O-GYT -Para Vehículos Gasolina El sistema de inmovilización del motor es un dispositivo antirrobo para prevenirrobos y disuadir a los ladrones de automóviles. B880B02O-GYT Llaves Todas las cerraduras del vehículo funcionan con la misma llave. Sin embargo, dado que es posible bloquearlas puertas sin hacer uso de la llave, deberá tener cuidado de no cerrar el coche dejando la llave dentro por er-ror. B880B01B
Púpura claro
Negro
Llave de ID Llave maestra
