1COMPONENTES DE SU HYUNDAI
46

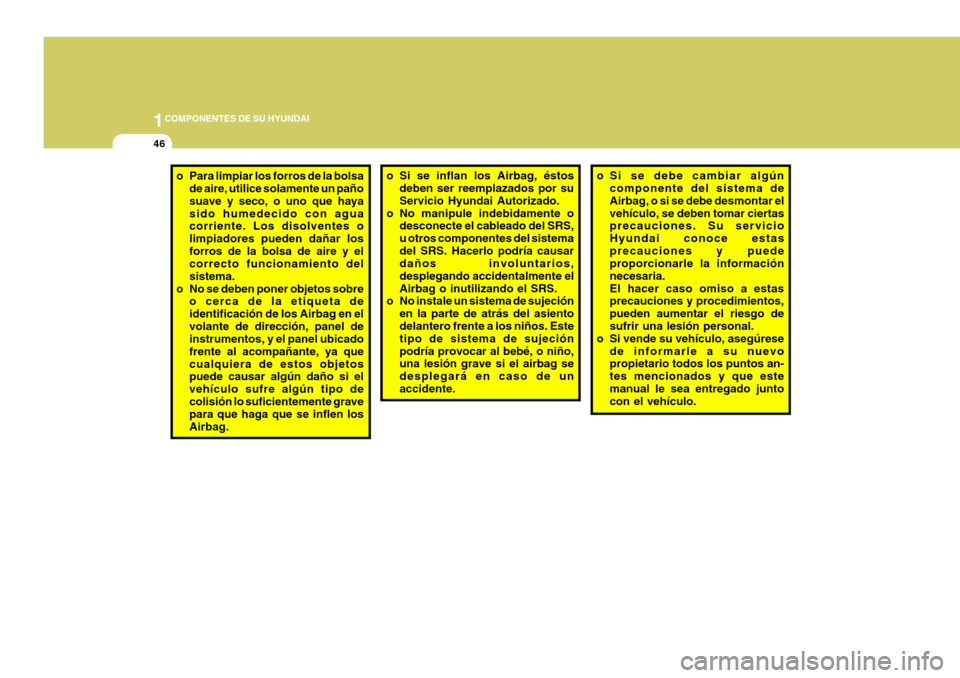

o Si se inflan los Airbag, éstos
deben ser reemplazados por su Servicio Hyundai Autorizado.
o No manipule indebidamente o desconecte el cableado del SRS,u otros componentes del sistemadel SRS. Hacerlo podría causar daños involuntarios, desplegando accidentalmente elAirbag o inutilizando el SRS.
o No instale un sistema de sujeción
en la parte de atrás del asientodelantero frente a los niños. Este tipo de sistema de sujeción podría provocar al bebé, o niño, una lesión grave si el airbag se desplegará en caso de unaccidente. o Si se debe cambiar algún
componente del sistema deAirbag, o si se debe desmontar elvehículo, se deben tomar ciertas precauciones. Su servicio Hyundai conoce estasprecauciones y puede proporcionarle la información necesaria.El hacer caso omiso a estas precauciones y procedimientos, pueden aumentar el riesgo desufrir una lesión personal.
o Si vende su vehículo, asegúrese
de informarle a su nuevo propietario todos los puntos an- tes mencionados y que estemanual le sea entregado junto con el vehículo.
o Para limpiar los forros de la bolsa
de aire, utilice solamente un paño suave y seco, o uno que hayasido humedecido con agua corriente. Los disolventes o limpiadores pueden dañar losforros de la bolsa de aire y el correcto funcionamiento del sistema.
o No se deben poner objetos sobre o cerca de la etiqueta deidentificación de los Airbag en elvolante de dirección, panel de instrumentos, y el panel ubicado frente al acompañante, ya quecualquiera de estos objetos puede causar algún daño si el vehículo sufre algún tipo decolisión lo suficientemente grave para que haga que se inflen los Airbag.

1
COMPONENTES DE SU HYUNDAI
47

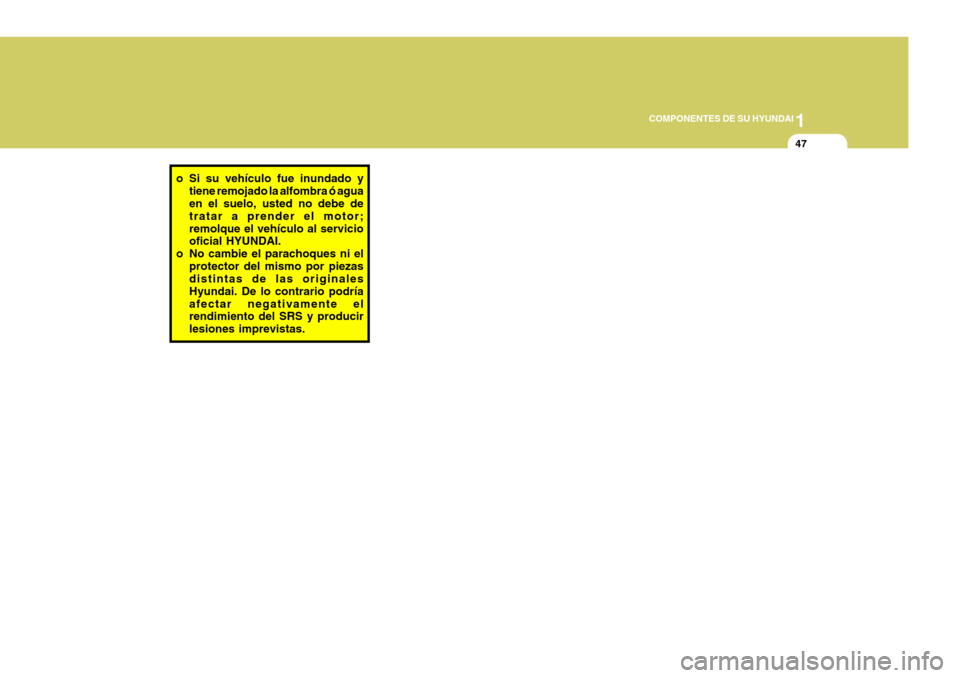

o Si su vehículo fue inundado y
tiene remojado la alfombra ó agua en el suelo, usted no debe de tratar a prender el motor;remolque el vehículo al servicio oficial HYUNDAI.
o No cambie el parachoques ni el protector del mismo por piezasdistintas de las originales Hyundai. De lo contrario podríaafectar negativamente el rendimiento del SRS y producir lesiones imprevistas.

1COMPONENTES DE SU HYUNDAI
48PANEL DE INSTRUMENTOS E INDICADOR DE LUCES
B260A01O-GHT Motor de gasolina
B260A01O-1

1
COMPONENTES DE SU HYUNDAI
49
1. Testigo de advertencia del sistema de tracción a cuatro ruedas (Si está instalado)
2. Luz de advertencia del sistema del antibloqueo de frenos (ABS)
3. Tacómetro
4. Indicador de intermitente
5. Indicador de temperatura de líquido refrigerante
6. Luz indicadora de la posición de la palanca de cambios de la transmisión automática (Si está instalado)
7. Luz de aviso del nivel bajo del combustible
8. Indicador de combustible
9. Velocímetro
10.Indicador de avería
11.Testigo de advertencia de la abertura de la puerta trasera 12.TCS Testigo indicador de control de tracción
(Si está instalado)
13.Luz de aviso del voltaje de la batería
14.Luz de aviso de puertas abiertas
15.Luz de aviso de freno de estacionamiento/ nivel de líquido bajo
16.Luz de aviso de la presión del aceite
17.Cuentakilómetros/Cuentakilómetros parcial/
Ordenador de viaje (Si está instalado)
18.Indicador luminoso de alumbrado largo de carretera
19.Indicador de advertencia de funcionamiento (SRI)
del sistema de sujeción suplementario (SRS)
20.Indicador de velocidad crucero (Si está instalado)

1COMPONENTES DE SU HYUNDAI
50

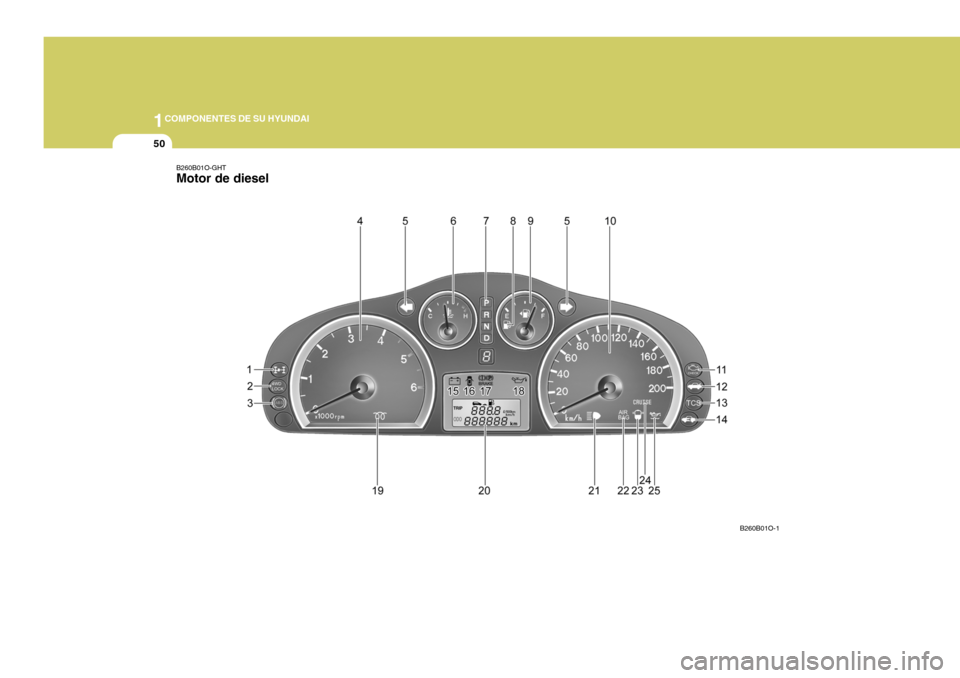

B260B01O-GHT Motor de diesel
B260B01O-1

1
COMPONENTES DE SU HYUNDAI
51
1. Testigo de advertencia del sistema de tracción a cuatro ruedas (Si está instalado)
2. Testigo indicador de bloqueo del 4WD (Si está instalado)
3. Luz de advertencia del sistema del antibloqueo de frenos
(ABS)
4. Tacómetro
5. Indicador de intermitente
6. Indicador de temperatura de líquido refrigerante
7. Luz indicadora de la posición de la palanca de cambios de
la transmisión automática (Si está instalado)
8. Luz de aviso del nivel bajo del combustible
9. Indicador de combustible
10.Velocímetro
11.Indicador de avería
12.Testigo de advertencia de la abertura de la puerta trasera
13.TCS Testigo indicador de control de tracción (Si está instalado) 14.Indicator señalizador del inmovilizador
15.Luz de aviso del voltaje de la batería
16.Luz de aviso de puertas abiertas
17.Luz de aviso de freno de estacionamiento/
nivel de líquido bajo
18.Luz de aviso de la presión del aceite
19.Luz indicadora del precalentador diesel
20.Cuentakilómetros/Cuentakilómetros parcial/ Ordenador de viaje (Si está instalado)
21.Indicador luminoso de alumbrado largo de carretera
22.Indicador de advertencia de funcionamiento (SRI)
del sistema de sujeción suplementario (SRS)
23.Luz de aviso del filtro de combustible
24.Indicador de velocidad crucero (Si está instalado)
25.Testigo de advertencia de nivel de aceite del motor

1COMPONENTES DE SU HYUNDAI
52
!
B260F01A-AYT
Indicador luminoso de
luces largas
El indicador de alumbrado en posición larga se encenderá cuando las luces sean situadas en esta posición o en la de destello.
B260P02Y-GYT
Luz indicadora de anti- bloqueo de los frenos
Cuando se gira la llave de contacto a la posición "ON", se encenderá la luzde ABS y unos segundos más tarde se apagará. Si la luz de ABS sigue encendida, se enciende mientras estémanejando, o no se enciende cuando se gira la llave de contacto a la posición "ON", esto puede indicar que puedehaber un problema con el ABS. Si esto ocurre, debe llevar lo antes posible su vehículo donde su servicio Hyundaiautorizado para que se lo revisen. El sistema normal de frenado seguirá funcionando, pero sin la ayuda delsistema de anti-bloqueo de frenos.
B260D01A-AYT Luces intermitentes
La flecha verde intermitente del tablero de instrumento, muestra la direccióndel giro indicada por ésta. Si la luz indicadora de giro no se enciende o lo hace más rápido de lo normal opermanece encendida, esto indica un mal funcionamiento del sistema. LUZ DE INDICACIÓN Y ADVERTENCIA
ADVERTENCIA:
Cuando se instale el recipiente de líquido refrescante del aire en elinterior del vehículo, no situarlo próximo al tablero de instrumentos ni a la cubierta protectora contragolpes del tablero delantero. Si se produce cualquier fuga del enfriador de aire en esas zonas(tablero de instrumentos, cubierta protectora o ventilador) pudiera deteriorar estos componentes. Si se vierte líquido del enfriador del aire sobre estas zonas, lavarlo conagua inmediatamente. B260C02O-GYT
TCS Testigo indicador de
control de tracción (Si está instalado)
El testigo indicador de control de tracción cambia de operación dependiendo de la posición de la llavede contacto y de si el sistema está o no activo. Del mismo modo, se ilumina si la llave de contacto está en posición"ON", pero se desactiva cuando el motor se pone en marcha. Si el indicador TCS permanece iluminado,haga revisar el sistema por un distribuidor Hyundai autorizado. Véase la sección 2 para más informaciónsobre el TCS.

1
COMPONENTES DE SU HYUNDAI
53
!
B260G01A-AYT
Indicador de alarma de
presión de aceite
PRECAUCIÓN:
Si la luz de presión de aceite permanece encendida una vez queel motor está en marcha, pueden ocurrirle serios daños. La luz de presión de aceite se enciende cadavez que la presión de aceite es insuficiente. En condiciones normales, solo debe encendersecuando el motor se pone en marcha pero inmediatamente, ésta debe apagarse. De no ser así, depermanecer encendida y el motor funcionando, significa que hay un grave mal funcionamiento.Si esto pasara, detenga el vehículo tan rápido como pueda, parando el motor y verifique el nivel de aceite.Si esta bajo, rellénelo hasta el nivel adecuado y haga funcionar el mo- tor de nuevo, si la luz aúnpermanece encendida, detenga el motor inmediatamente. El vehículo debe ser revisado por el distribuidorHYUNDAI antes de poder ser usado nuevamente.
!
B260H02O-GYT Luz de alarma de nivel de
líquido / freno de mano
ADVERTENCIA:
Si usted sospecha algún problema de freno, hágalo revisar por su distribuidor HYUNDAI tan prontocomo sea posible. Conducir su vehículo con problemas de freno, ya sea el sistema eléctrico de frenoso el sistema hidráulico, es peligroso.
Operación de luces de emergencia La luz del freno de estacionamiento y de nivel de líquido, debe encenderse, cada vez que usted aplica el freno deestacionamiento y la llave de contacto esta en la posición "ON" o "START". Después que el motor ha arrancado yel freno de mano se ha soltado ésta debe apagarse. Si el freno de mano no está aplicado la luz de freno de mano debe encendersecuando la llave de contacto esta en "ON" o "START" y apagarse cada vez que el motor está en marcha. Si la luzse enciende en cualquier otra ocasión, usted debe sacar el vehículo lentamente de la carretera hasta llegara detenerlo completamente en algún lugar seguro. La luz de freno de mano indica cuandoel nivel del líquido de frenos está bajo en la bomba de frenos, al agregar líquido de frenos usted debe verificarque este sea del tipo DOT 3 o DOT4. Después de agregar el líquido y no encontrar ninguna otra anormalidad,el vehículo debe ser conducido cuidadosamente a un distribuidor HYUNDAI para su inspección. Si usteddespués de una inspección más amplia detecta algún otro problema, usted no debe conducir el vehículo, éste debeser remolcado por un servicio profesional de grúa hasta el servicio HYUNDAI.
