2005 Hyundai Santa Fe Manual del propietario (in Spanish)

3
QUE HACER EN UNA EMERGENCIA
3
!

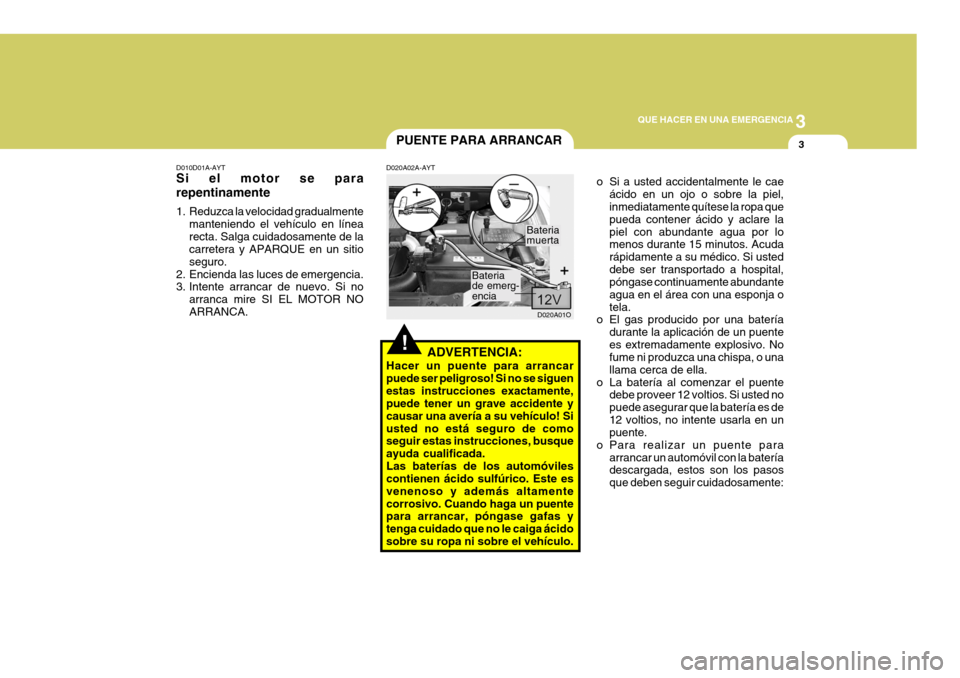

PUENTE PARA ARRANCAR
D020A02A-AYT
ADVERTENCIA:
Hacer un puente para arrancar puede ser peligroso! Si no se siguenestas instrucciones exactamente, puede tener un grave accidente y causar una avería a su vehículo! Siusted no está seguro de como seguir estas instrucciones, busque ayuda cualificada.Las baterías de los automóviles contienen ácido sulfúrico. Este es venenoso y además altamentecorrosivo. Cuando haga un puente para arrancar, póngase gafas y tenga cuidado que no le caiga ácidosobre su ropa ni sobre el vehículo. o Si a usted accidentalmente le cae
ácido en un ojo o sobre la piel, inmediatamente quítese la ropa que pueda contener ácido y aclare lapiel con abundante agua por lo menos durante 15 minutos. Acuda rápidamente a su médico. Si usteddebe ser transportado a hospital, póngase continuamente abundante agua en el área con una esponja otela.
o El gas producido por una batería
durante la aplicación de un puentees extremadamente explosivo. No fume ni produzca una chispa, o una llama cerca de ella.
o La batería al comenzar el puente debe proveer 12 voltios. Si usted nopuede asegurar que la batería es de12 voltios, no intente usarla en un puente.
o Para realizar un puente para arrancar un automóvil con la bateríadescargada, estos son los pasos que deben seguir cuidadosamente:
D020A01O
Bateria muerta
Bateriade emerg-encia
D010D01A-AYT Si el motor se para repentinamente
1. Reduzca la velocidad gradualmente
manteniendo el vehículo en línea recta. Salga cuidadosamente de la carretera y APARQUE en un sitio seguro.
2. Encienda las luces de emergencia.
3. Intente arrancar de nuevo. Si no arranca mire SI EL MOTOR NO ARRANCA.

3QUE HACER EN UNA EMERGENCIA
4SI EL MOTOR SE SOBRECALIENTA
D030A02TB-AYT Si el marcador de temperatura indica sobrecalentamiento, y experimenta pérdida de potencia, o escucha un campaneo o golpe, el motorprobablemente está sobrecalentado. Si esto sucede, usted debe:
1. Sacar de la carretera el automóvil
tan pronto como le sea posible, y estacionarse en un lugar seguro.
2. Ponga la palanca de cambio en "P" (caja aut.), o punto muerto(mecánica) y coloque el freno demano. Si el aire acondicionado estaba funcionando, desconéctelo.
3. Si el refrigerante se esta saliendo y cayendo bajo el vehículo o salevapor a través del capot, detenga el motor. No habrá el capot hasta quehaya terminado de salir vapor o caer el agua. Si no hay una pérdida visible de refrigerante y no hay va-por, deje andando el motor y vea si el ventilador está en funcionamiento. Si este no está en funcionamiento,detenga el motor.
4. Vea si la correa del ventilador está
puesta. Aun así, revise como estáde tensa. Si está correctamente
1. Si la batería de apoyo esta montada
en otro automóvil, asegúrese deque éstos no se toquen.
2. Apague todas las luces y accesorios
que estén operando en formainnecesaria en ambos vehículos.
3. Conecte los cables de puente
exactamente como lo muestra eldibujo en la página anterior. Esto es, primero conecte el cable al (+) positivo o el cable que descarga labatería. Luego conecte el otro extremo del cable al (+) positivo de la batería de auxilio. Luego, empleeel otro cable, conecte un extremo al (-) negativo a la batería de apoyo. Entonces conecte el otro extremo acualquier parte sólida de hierro del vehículo que no sea móvil fuera de la batería.
4. Arranque el automóvil que tiene la batería de apoyo y déjelo andarunos pocos minutos. Esto permitiráque la batería de apoyo este cargada completamente. Durante la operación de apoyo elmotor del automóvil que ayuda, debe estar trabajando a 2000 rpm. 5. Arranque el motor utilizando el
procedimiento normal. Después de que arranque, déjelo funcionar a 2000 rpm., con los cables puestos varios minutos.
6. Retire con cuidado los cables del puente en el orden inverso al deconexión.
Si usted no sabe porque la bateríapudo descargarse (porque las lucesse quedaron encendidas, etc.) Haga revisar el sistema de carga por su servicio HYUNDAI.

3
QUE HACER EN UNA EMERGENCIA
5
!
!
!
tensa revise si hay alguna pérdida de líquido por el radiador, manguitoo bajo el automóvil. (Si el aire acondicionado estaba funcionando, es normal que caiga agua fría deldrenaje, cuando éste se detiene).
ADVERTENCIA:
Si el motor está girando, saque lasmanos de las partes móviles del motor, tales como el ventilador y correa del ventilador. 5. Si la correa del ventilador se ha roto
o el refrigerante está cayendo, detenga el motor inmediatamente, y llame al Servicio HYUNDAI máscercano para pedir ayuda.
ADVERTENCIA:
No quite la tapa del radiador cuando el motor esta caliente. Esto puede producir que el agua salgaexpulsada hacia fuera produciéndole quemaduras graves.
!
6. Si no es posible averiguar la causa
del sobrecalentamiento, espere hasta que la temperatura del motor vuelva a los niveles normales. Posteriormente compruebe si se haperdido refrigerante, y en tal caso, rellene el depósito (Véase Pág. 6- 10) hasta que el nivel supere lamarca de medio depósito.
7. Proceda con cuidado, este atento a
cualquier síntoma desobrecalentamiento. Si se sobrecalienta el motor de nuevo, llame a su Servicio HYUNDAI parapedir ayuda.
ADVERTENCIA (Sólo vehículos Diesel):
No realice ninguna operación en el sistema de inyección con el motor en marcha o antes de transcurrir 30segundos tras parar el mismo. La bomba a alta presión, el raíl, los inyectores y los conductos de altapresión están sujetos a alta presión incluso tras parar el motor. El chorro de aceite procedente de fugaspuede producir lesiones graves al entrar en contacto con el cuerpo.En caso de usar marcapasos, no se acerque a más de 30 cm de la unidad de control electrónico ECU o delmazo de cables del vano motor con el motor en marcha, ya que la corriente elevada en el sistemaCommon Rail produce importantes campos magnéticos.
PRECAUCIÓN:
Una grave pérdida de refrigerantesignifica que existe una pérdida dentro del sistema de refrigeracióny debe ser revisada lo antes posible por un Servicio HYUNDAI.

3QUE HACER EN UNA EMERGENCIA
6
D040B02B-GYT Montaje de la rueda de repuesto: Para sacar la rueda de repuesto
1. Abra la puerta trasera.
2. Retire la cubierta del perno de
montaje con un destornillador o con una moneda.
D040B01O
D040B02O
3. Suelte el perno de fijación con una llave inglesa.
D040B03O
RUEDA DE REPUESTO
D040A01O-GYT Las siguientes instrucciones deben ser observadas para la rueda repuesto normal: Revise la presión tan pronto comopueda, después que haya colocado la rueda de repuesto, ajustándola a las especificaciones. La presión debe sercontrolada periódicamente aunque esta permanezca guardada. Presión de la rueda de repuesto: Tamaño de la rueda Presión de inflado
Tamaño normal 207 kPa (30 psi)

3
QUE HACER EN UNA EMERGENCIA
7
4. Eleve el gancho y sepárelo del soporte; entonces, haga descender el gancho y saque la rueda de repuesto.
Para instalar la rueda de repuesto
1. Fije la rueda de repuesto en el centro del gancho y, después, elévelo hasta colocarlo en el soporte.
2. Apriete la cubierta del perno de fijación con una llave inglesa.
3. Instale la cubierta del perno de
fijación con un destornillador.SI SE LE HA PINCHADO UN NEUMÁTICO
D050A01A-AYT Si se le desinfla un neumático mientras usted va conduciendo:
1. Quite el pie del acelerador y deje
que el automóvil siga hacia adelante. No pise el freno ni intente salir de la vía, esto puede producir que ustedpierda el control del vehículo. Cuando el vehículo llegue a una velocidad prudente, frenecuidadosamente y salga de la vía. Conduzca hasta que pueda estar en un lugar seguro y que el suelosea firme y nivelado. Si usted va por una autopista con una mediana, no se detenga en ésta.
2. Cuando el automóvil se haya detenido, encienda sus luces deemergencia (warning), coloque elfreno de mano y ponga el selector en "P" (A/T) o marcha atrás (caja mecánica).
3. Haga que todos los pasajeros se bajen del vehículo. Asegúrese deque lo hagan por el lado opuesto aldel tráfico.
4. Cambie la rueda de acuerdo con las
instrucciones siguientes:CAMBIO DE UNA RUEDA PINCHADA
D060A02HP-AYT El procedimiento que se describe en las próximas páginas, puede utilizarse tanto como para rodar las ruedas como para cambiarlas, cuando haya unapinchada. Cuando se prepare para cambiar una rueda pinchada, compruebe que la palanca esta en "P"(A/T) o marcha atrás (mecánica) y el freno de mano puesto, entonces: HSM4016

3QUE HACER EN UNA EMERGENCIA
8
!
D060C01A-AYT
2. Acuñe las ruedas Acuñe la rueda diagonal opuesta a la pinchada, para evitar que el vehículose mueva cuando el vehículo sea levantado por el gato. HSM4015
Rueda pinchada
Retire el neumático de repuesto y tome el gato y la bolsa de herramientas del maletero. NOTA: La rueda de repuesto está situada debajo del vehículo.
D060B02O-AYT
1. Obtención de la rueda de
repuesto y de las herramientas
D060B01O
ADVERTENCIA:
Su vehículo está equipado con neumáticos diseñados para proporcionar una conducción segura y un buen manejo. No useruedas ni neumáticos de tamaño o tipo distinto del montado originalmente en su vehículo. Ellopodría afectar la seguridad y el rendimiento de su vehículo, lo cual podría conducir a fallos de manejoo provocar el vuelco del vehículo y causar lesiones graves. Al cambiar los neumáticos, asegúrese de que las cuatro ruedas y neumáticos sean del mismo tamaño, tipo, banda derodadura, marca y capacidad de carga. Si a pesar de todo decide equipar su vehículo con unacombinación de ruedas y neumáticos no recomendada por Hyundai para la conducción fuerade vías, no utilice dichos neumáticos para la conducción por vías públicas.

3
QUE HACER EN UNA EMERGENCIA
9
D060D01A-AYT
3. Suelte las tuercas de rueda
Las tuercas de rueda deben soltarse levemente primero antes de levantarel automóvil. Para soltar las tuercas, gire el mango de la llave en el sentido contrario a las agujas del reloj. Cuandohaga esto, asegúrese que la llave está insertada completamente en la tuerca de tal forma que no se pueda resbalar.Para una máxima eficiencia ponga la llave como muestra la figura. Entonces, tire de la llave hacia arriba, tomándolalo más del extremo posible. No saque la tuerca todavía. Aflójela sólo cerca de una vuelta y media. HSM4018D060F01E-AYT 5. Levantando el automóvil Tras introducir la barra de torsión en la llave de tuercas de la rueda, móntelaen el gato como se ilustra en la figura. Para elevar el vehículo, gire la llave de tuercas en sentido horario. Cuando elgato empiece a levantar el vehículo chequee nuevamente que está adecuadamente puesto y así noresbalará. Si el gato está sobre un terreno blando o arena, es necesario colocar un trozo de madera, un ladrillo,una piedra plana u otro objeto bajo el gato para evitar el hundimiento. Levante el automóvil lo suficiente paraque un neumático totalmente inflado pueda ser instalado. Para hacer esto,
D060E01A-AYT 4. Ponga el gato en su lugar
La base del gato debe apoyarse en un lugar firme y nivelado. Instalándolacomo se enseña en la figura.
D060E01O HFC4022
Barra de torsión
Llave de tuercas de la rueda

3QUE HACER EN UNA EMERGENCIA
10
!
!
ADVERTENCIA:
Las tapas de ruedas, pueden tener rebabas afiladas. Manéjelas con cuidado para prever posibles lesiones. Antes de poner la ruedaen su lugar, revise que la llanta no tenga nada en su interior. (barro, grava, nieve, etc.) esto puedemolestar para la fijación de la rueda en su soporte. Además esto puede provocar de que la rueda no quedebien apoyada en la maza y no se pueda apretar lo suficiente y luego se suelte y se salga. D060G02O
D060G02Y-AYT 6. Cambio de ruedas Afloje las tuercas de la rueda y extráigalas manualmente. Deslice larueda hasta extraerla de los pernos y colóquela plana sobre el suelo para que ruede. Para montar la rueda en elcubo, levante la rueda de repuesto, alinee los orificios de la misma con los pernos y deslice la ruedaintroduciéndola en los mismos. Si ello resulta difícil, incline la rueda ligeramente y alinee el orificio superiorde la misma con el perno superior. Mueva la rueda hacia delante y hacia atrás hasta que pueda montarse enlos pernos. D060G01O
Ud. necesitará más espacio que el quese requiere para sacar un neumáticodesinflado.
ADVERTENCIA:
No permanezca bajo el vehículomientras este soportado por elgato!! Esto puede resultar muy peligroso, debido que este puede caer y causar lesiones graves. Nadiepuede permanecer bajo el vehículo mientras está levantado.
