2005 Hyundai Santa Fe Manual del propietario (in Spanish)

6COMPROBACIONES PERIODICAS
24
!

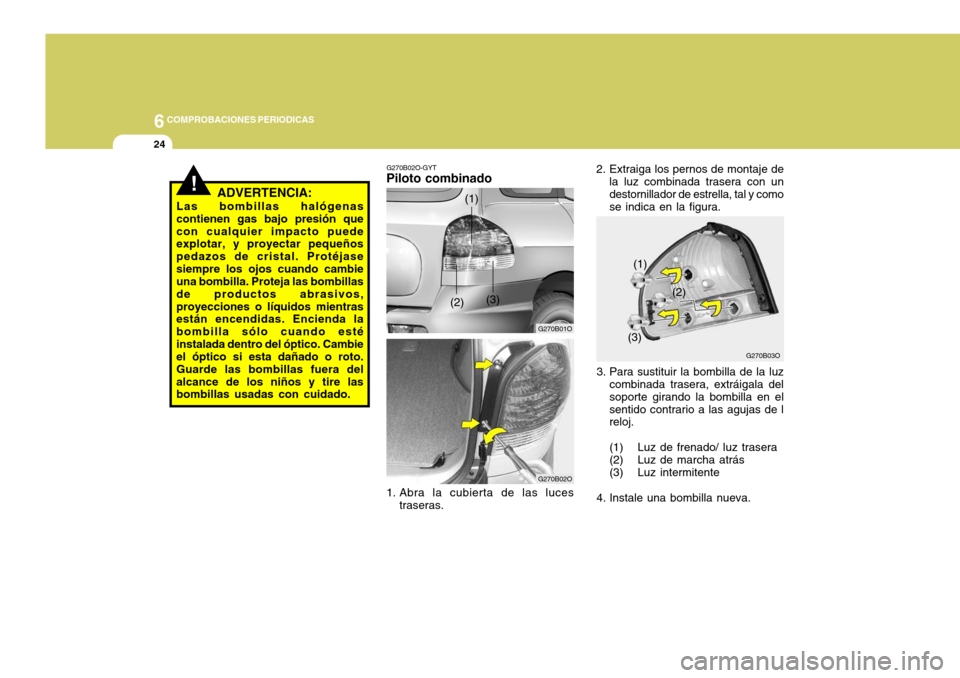

2. Extraiga los pernos de montaje de
la luz combinada trasera con un destornillador de estrella, tal y como se indica en la figura.
3. Para sustituir la bombilla de la luz combinada trasera, extráigala del soporte girando la bombilla en elsentido contrario a las agujas de l reloj.
(1) Luz de frenado/ luz trasera
(2) Luz de marcha atrás
(3) Luz intermitente
4. Instale una bombilla nueva.
(1)
(2)
(3) G270B03O
ADVERTENCIA:
Las bombillas halógenas contienen gas bajo presión quecon cualquier impacto puede explotar, y proyectar pequeños pedazos de cristal. Protéjasesiempre los ojos cuando cambie una bombilla. Proteja las bombillas de productos abrasivos,proyecciones o líquidos mientras están encendidas. Encienda la bombilla sólo cuando estéinstalada dentro del óptico. Cambie el óptico si esta dañado o roto. Guarde las bombillas fuera delalcance de los niños y tire las bombillas usadas con cuidado. G270B02O-GYT
Piloto combinado
1. Abra la cubierta de las luces
traseras.
G270B01O
(3)
(1)
(2)
G270B02O

6
COMPROBACIONES PERIODICAS
25
G270F01A-GYT

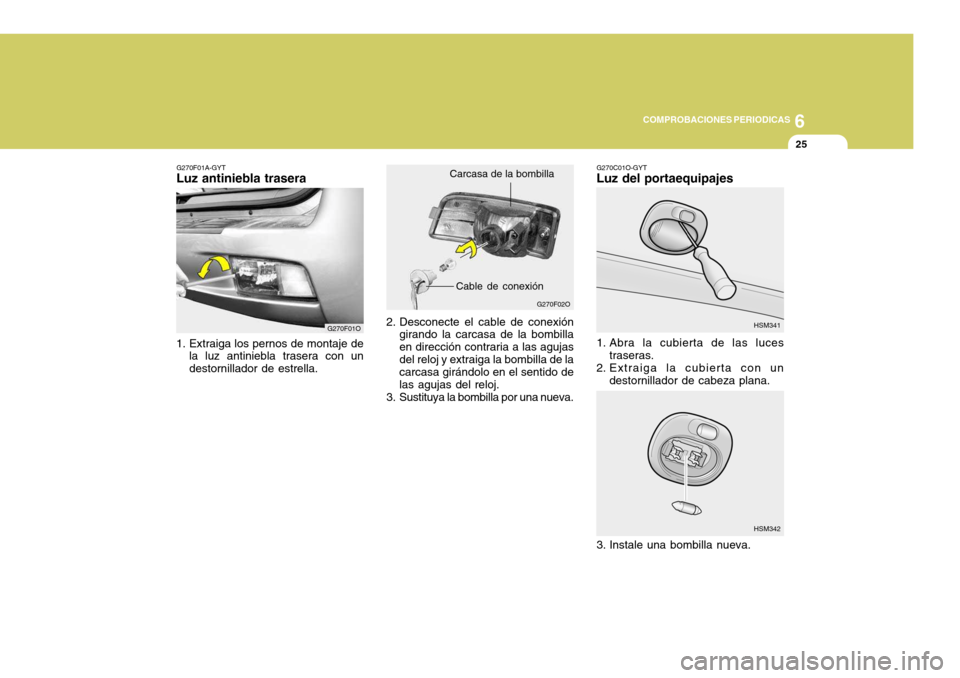

Luz antiniebla trasera
1. Extraiga los pernos de montaje de la luz antiniebla trasera con un destornillador de estrella.
G270F01O 2. Desconecte el cable de conexión
girando la carcasa de la bombilla en dirección contraria a las agujasdel reloj y extraiga la bombilla de la carcasa girándolo en el sentido de las agujas del reloj.
3. Sustituya la bombilla por una nueva.
G270F02O
Carcasa de la bombilla
Cable de conexión
HSM341
G270C01O-GYT Luz del portaequipajes
1. Abra la cubierta de las luces
traseras.
2. Extraiga la cubierta con un destornillador de cabeza plana.
HSM342
3. Instale una bombilla nueva.

6COMPROBACIONES PERIODICAS
26

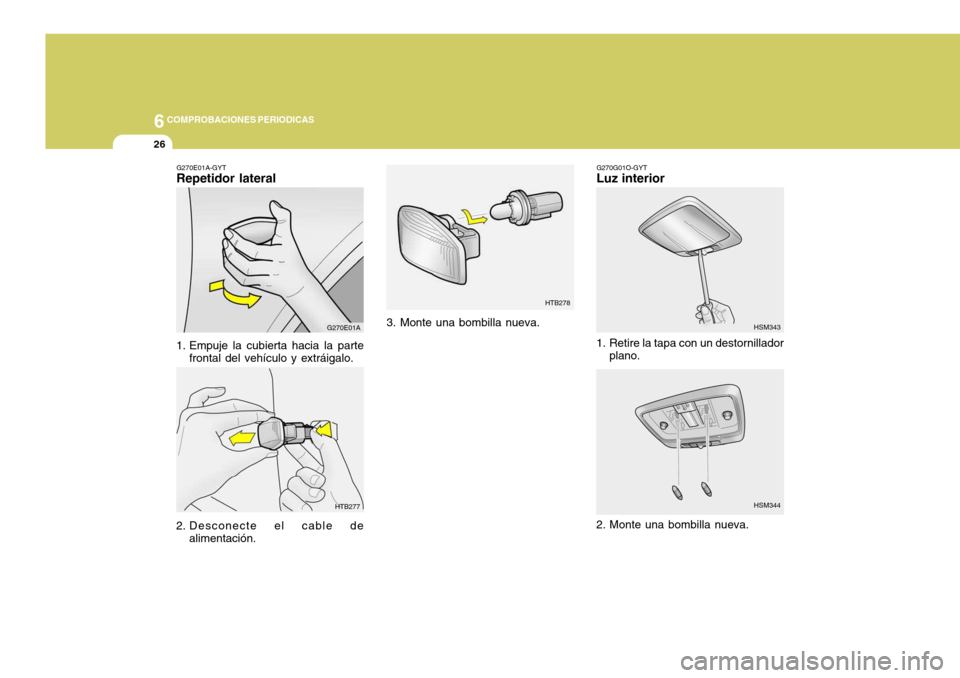

G270G01O-GYT
Luz interior
1. Retire la tapa con un destornillador
plano. HSM343 HSM344
2. Monte una bombilla nueva.
3. Monte una bombilla nueva. HTB278
2. Desconecte el cable de alimentación.
G270E01A-GYT
Repetidor lateral
1. Empuje la cubierta hacia la parte
frontal del vehículo y extráigalo.
HTB277
G270E01A

6
COMPROBACIONES PERIODICAS
27
G270E02L
3. Desconecte el cable de alimentación.

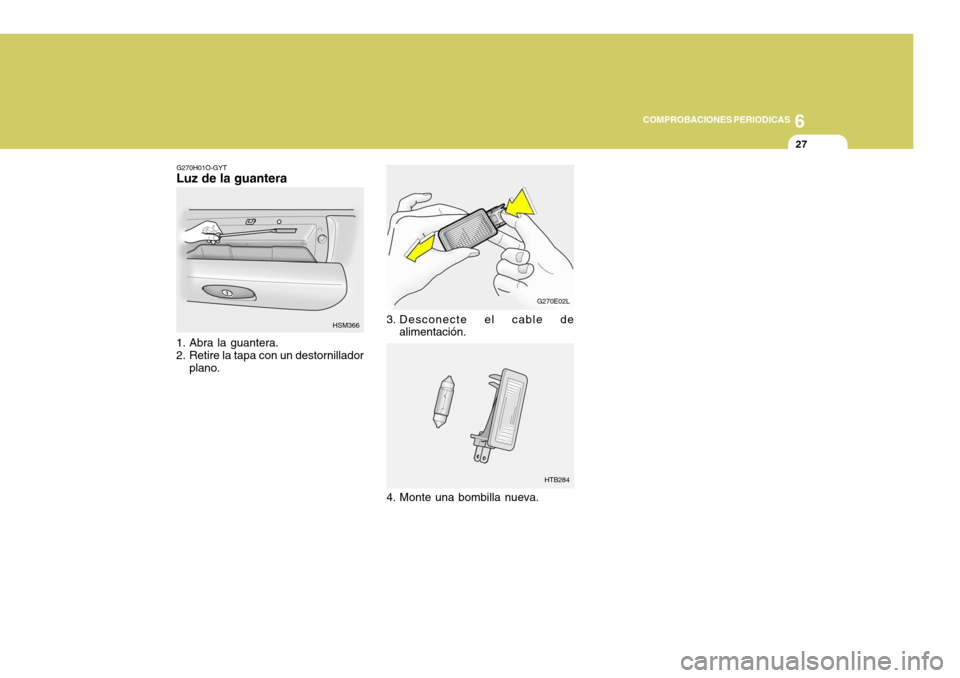

G270H01O-GYT
Luz de la guantera
1. Abra la guantera.
2. Retire la tapa con un destornillador
plano. HSM366
4. Monte una bombilla nueva.
HTB284

6COMPROBACIONES PERIODICAS

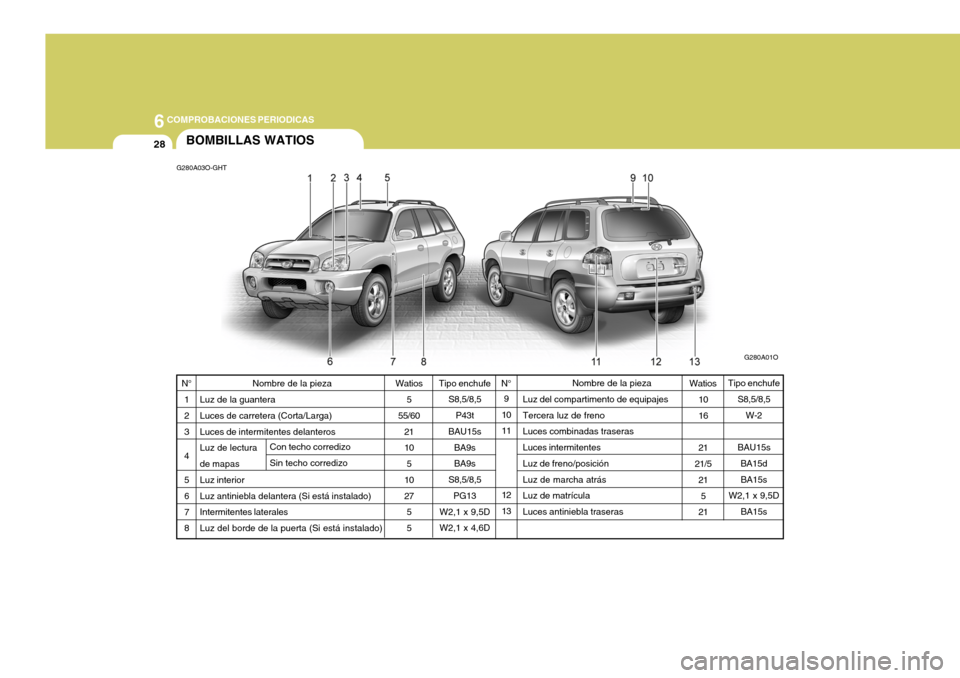

28BOMBILLAS WATIOS
G280A03O-GHT
G280A01O
Tipo enchufe S8,5/8,5
P43t
BAU15s
BA9s BA9s
S8,5/8,5 PG13
W2,1 x 9,5DW2,1 x 4,6D 9
1011 12 13 Nombre de la pieza
Luz del compartimento de equipajesTercera luz de freno Luces combinadas traseras Luces intermitentes Luz de freno/posición Luz de marcha atrás Luz de matrícula Luces antiniebla traseras
N°
1 2 3 4 5 6 7 8 Nombre de la pieza
Luz de la guanteraLuces de carretera (Corta/Larga) Luces de intermitentes delanteros Luz de lectura de mapas Luz interior Luz antiniebla delantera (Si está instalado) Intermitentes laterales Luz del borde de la puerta (Si está instalado) Watios
5
55/60
21 105
10 27 55 Watios
N°
Con techo corredizo Sin techo corredizo 10 16 21
21/5 21
5
21
Tipo enchufe S8,5/8,5
W-2
BAU15s BA15d
BA15s
W2,1 x 9,5D
BA15s

6
COMPROBACIONES PERIODICAS
29DESCRIPCIÓN DEL PANEL DE FUSIBLES
G200C02O-AYT
Compartimento del motor
ALTB+
IGN
BLR
ABS.1 ABS.2 ECUP/W
RAD FAN
C/FAN
FRT FOG H/LP(LH)
H/LP(RH) ECU#1 ECU#2ECU#3
ECU(B+) ATM
HORN
AIR CON ST SIG 140A
50A50A40A30A 30A 40A30A40A20A15A 10A 10A20A20A10A15A 20A 10A10A10A AlternadorRelé luz trasera, fusible 11-17, toma de corrienteRelé de arranque, interruptor de encendido Fusible A/C, relé ventilador interior Modulo de control ABS, conector de purgado de aireModulo de control ABS, conector de purgado de aireRelé control motorRelé elevalunas eléctricos, fusible 26Relé ventilador radiador Rele ventilador condensador Relé luz antinieblaLuz delantera izquierda, cuadro de instrumentosLuz delantera derechaSensor fallo encendido, sensor de oxígeno Inyectores Luz check engine, ECM, PCMRelé bomba combustible, ECM, PCM, alternadorRelé control cambio automático, TCMRelé claxonRelé A/C, interruptor A/C PCM, módulo de control de velocidad de crucero
FUSIBLE
FUSE
Descripción
Intensidades
circuito Circuito protegido
G200C01O
NOTA: Puede que no todas las descripciones del panel de fusibles incluidas en este manual sean de aplicación para su vehículo. Estos datos son los actuales en el momento de impresión. Al revisar la caja de fusibles de suvehículo, consulte el adhesivo que se encuentra en la misma.

6COMPROBACIONES PERIODICAS
30
G200E01O-AYT
Panel interior
G200E01O-AF1 F2 F3 F4F5F6F7F8 F9
F10 F11F12F13 F14 F15F16F17F18F19 F20 F21F22F23F24F25 F26 F27F28F29F30F31 20A10A 15A 10A10A25A10A10A 10A 10A10A15A20A 10A 10A25A20A30A10A 15A 10A10A10A10A10A 20A 10A10A
-
10A20A Encendedor de cigarrillos y toma de corrienteAudioReloj digital, toma de corriente trasera, solenoide de reducción de tensión Control de velocidad de crucero Relé luz delantera, reglaje altura farosInterruptor calentador del asientoControl motor limpiaparabrisas traseroLuneta térmica trasera, espejos eléctricosControl A/C, relé techo solar Relé luz antiniebla trasera Cuadro de instrumentos, luz de alumbrado interior, luces de puertaMódulo control ETACS, audio, reloj digital, sirena, pantalla multifuncionesAmplificador altavocesInterruptor luz de freno, conector de datos, conector de pruebas Luces de emergencia, módulo control inmovilizador Limpiaparabrisas traseroRelé techo solarLuneta térmica traseraMódulo control ETACS, resistencia pre-excitación, cuadro de instrumentosMódulo control SRS ECM(V6), PCM ( I4 con cambio automático ), ECM ( I4 con cambio manual ) Cuadro de instrumentos ( indicador del air bag )G-Sensor, módulo control ABS, conector de purgado de aireIntermitentesInterruptor cambio, sensor de velocidad, TCMRelé de cierre centralizado Luz posición posterior (izquierda), luz de matrícula Luz posición posterior (derecha), relé antinieblas, iluminación interruptores( No utilizado )Relé ventilador radiador, relé ventilador del condensadorMotor limpiaparabrisas delantero, relé limpiaparabrisas, lavaparabrisas
Intensidades
circuito Circuito protegido
Fuse

Sistema de emisión de gases ..................................... 7-2
Sistema EGR ............................................................... 7-3
Convertidor catalítico ................................................... 7-3
7

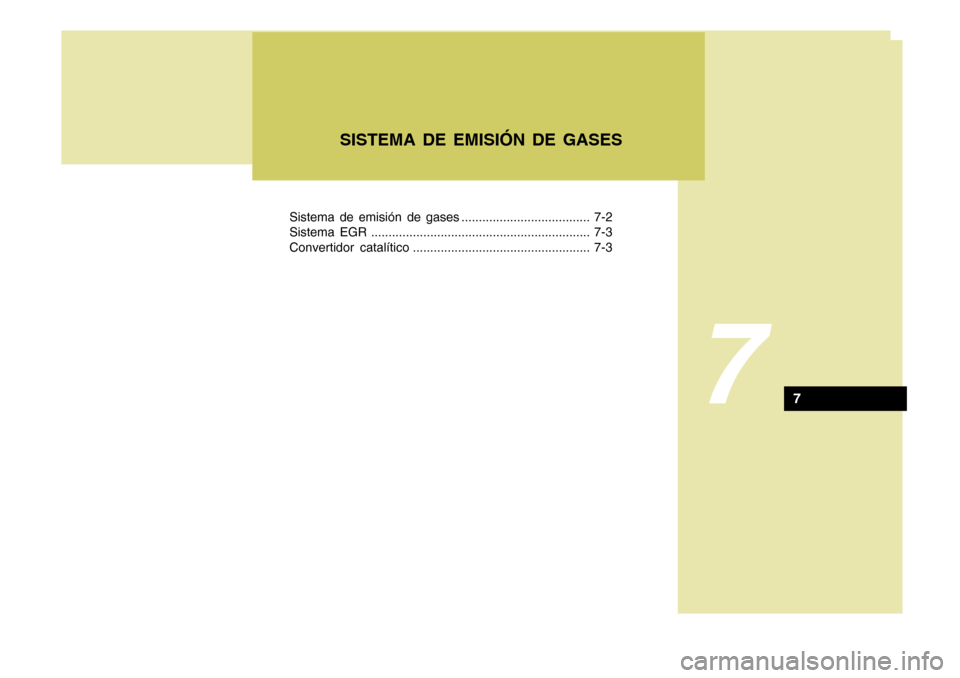

SISTEMA DE EMISIÓN DE GASES
7
