2005 Hyundai Azera Betriebsanleitung (in German)

6SELBSTHILFE
28
G290B01TG
G290B02TG
L
W
H
H Abgeschnittene linie
Grundlinie"P"
Horizontale linie
30 mm
L
H 90 mm
Grundlinie
Horizontale linie Vertikale linie
H45 mm
30 mm
Vertikale linie

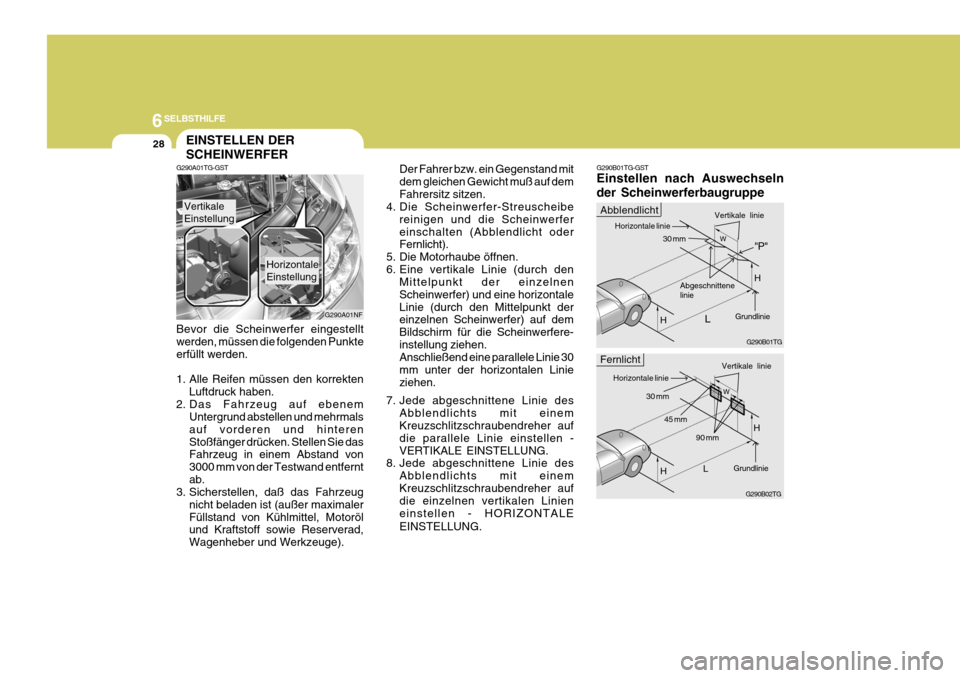

EINSTELLEN DER SCHEINWERFER
G290A01TG-GST Bevor die Scheinwerfer eingestellt werden, müssen die folgenden Punkte erfüllt werden.
1. Alle Reifen müssen den korrekten
Luftdruck haben.
2. Das Fahrzeug auf ebenem Untergrund abstellen und mehrmals auf vorderen und hinterenStoßfänger drücken. Stellen Sie das Fahrzeug in einem Abstand von 3000 mm von der Testwand entferntab.
3. Sicherstellen, daß das Fahrzeug
nicht beladen ist (außer maximalerFüllstand von Kühlmittel, Motoröl und Kraftstoff sowie Reserverad, Wagenheber und Werkzeuge).
G290A01NF
Vertikale Einstellung
Horizontale Einstellung Der Fahrer bzw. ein Gegenstand mit dem gleichen Gewicht muß auf demFahrersitz sitzen.
4. Die Scheinwerfer-Streuscheibe
reinigen und die Scheinwerfereinschalten (Abblendlicht oder Fernlicht).
5. Die Motorhaube öffnen.
6. Eine vertikale Linie (durch den Mittelpunkt der einzelnenScheinwerfer) und eine horizontaleLinie (durch den Mittelpunkt der einzelnen Scheinwerfer) auf dem Bildschirm für die Scheinwerfere-instellung ziehen. Anschließend eine parallele Linie 30 mm unter der horizontalen Linieziehen.
7. Jede abgeschnittene Linie des Abblendlichts mit einem Kreuzschlitzschraubendreher auf die parallele Linie einstellen -VERTIKALE EINSTELLUNG.
8. Jede abgeschnittene Linie des
Abblendlichts mit einemKreuzschlitzschraubendreher auf die einzelnen vertikalen Linien einstellen - HORIZONTALE EINSTELLUNG. G290B01TG-GST Einstellen nach Auswechseln der Scheinwerferbaugruppe
W
Abblendlicht
Fernlicht

6
SELBSTHILFE
29AUSWECHSELN DER GLÜH- LAMPE
G260A01TG-GST Vor dem Auswechseln der Glühlampe sicherstellen, daß der Schalter in Posi- tion "OFF" steht. Im nächsten Absatz wird dargestellt,wie man die Glühlampen auswechselt. Darauf achten, daß die defekte Glühlampe durch eine Glühlampe dergleichen Größe und Wattzahl ausgewechselt wird. Siehe Seite 6-38 für Angaben zurWattzahl.
VORSICHT:
o Lassen Sie keine Erdölprodukte wie z.B. Motoröl, Benzin usw. mitden Glühlampen in Kontakt kommen.
o Darauf achten, daß beim Zusammenbau die LED-Leuchtenausgewechselt werden.
o Wenn Sie nicht über die notwendigen Werkzeuge, dierichtigen Glühlampen und entsprechende Erfahrungverfügen, wenden Sie sich an Ihren Hyundai-Händler.
!
Wenn die Scheinwerferbaugruppe ausgewechselt wurde, muß dieScheinwerfereinstellung wie in der Abbildung dargestellt mit dem Einstellbildschirm überprüft werden.Dazu den Lichtschalter einschalten (Position für Abblendlicht oder Position für Fernlicht).
1. Die Scheinwerfer so einstellen, daß
die Hauptachse des Lichts parallel zur Mittellinie der Karosserie und auf Punkt "P" in der Abbildung ausgerichtet ist.
2. Die gepunkteten Linien in der Abbildung geben den Mittelpunkt derScheinwerfer an. TECHNISCHE DATEN: "H": Horizontale Mittellinie derScheinwerfer vom Boden : Abblendlicht : 691mm Fernlicht : 680mm "W": Abstand zwischen den einzelnenScheinwerfer-Mittelpunkten : Abblendlicht : 1.350mm Fernlicht : 1.080mm "L": Abstand zwischen denScheinwerfern und der Wand, an der die Scheinwerfer geprüft werden: 3.000 mm.

6SELBSTHILFE
30

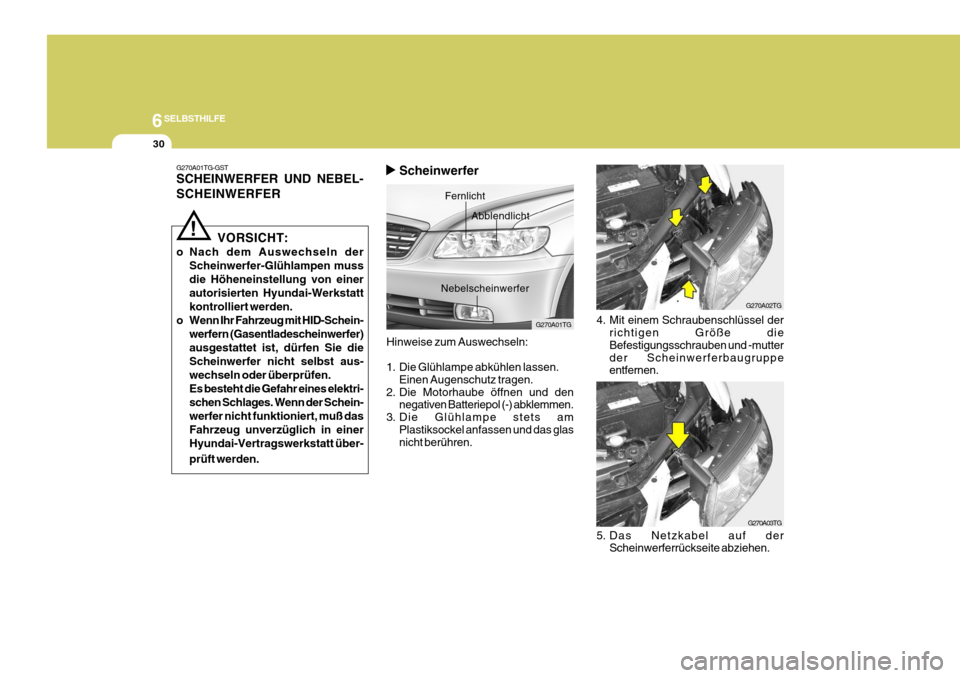

4. Mit einem Schraubenschlüssel derrichtigen Größe die Befestigungsschrauben und -mutterder Scheinwerferbaugruppe entfernen.
5. Das Netzkabel auf der Scheinwerferrückseite abziehen.
G270A02TG
G270A03TG
Hinweise zum Auswechseln:
1. Die Glühlampe abkühlen lassen. Einen Augenschutz tragen.
2. Die Motorhaube öffnen und den negativen Batteriepol (-) abklemmen.
3. Die Glühlampe stets am Plastiksockel anfassen und das glas nicht berühren.
Fernlicht
G270A01TG
Abblendlicht
Nebelscheinwerfer
Scheinwerfer
G270A01TG-GST SCHEINWERFER UND NEBEL- SCHEINWERFER
VORSICHT:
o Nach dem Auswechseln der Scheinwerfer-Glühlampen muss die Höheneinstellung von einerautorisierten Hyundai-Werkstattkontrolliert werden.
o Wenn Ihr Fahrzeug mit HID-Schein- werfern (Gasentladescheinwerfer)ausgestattet ist, dürfen Sie dieScheinwerfer nicht selbst aus-wechseln oder überprüfen.Es besteht die Gefahr eines elektri-schen Schlages. Wenn der Schein-werfer nicht funktioniert, muß dasFahrzeug unverzüglich in einerHyundai-Vertragswerkstatt über- prüft werden.
!

6
SELBSTHILFE
31
HTG5024
HTG5025

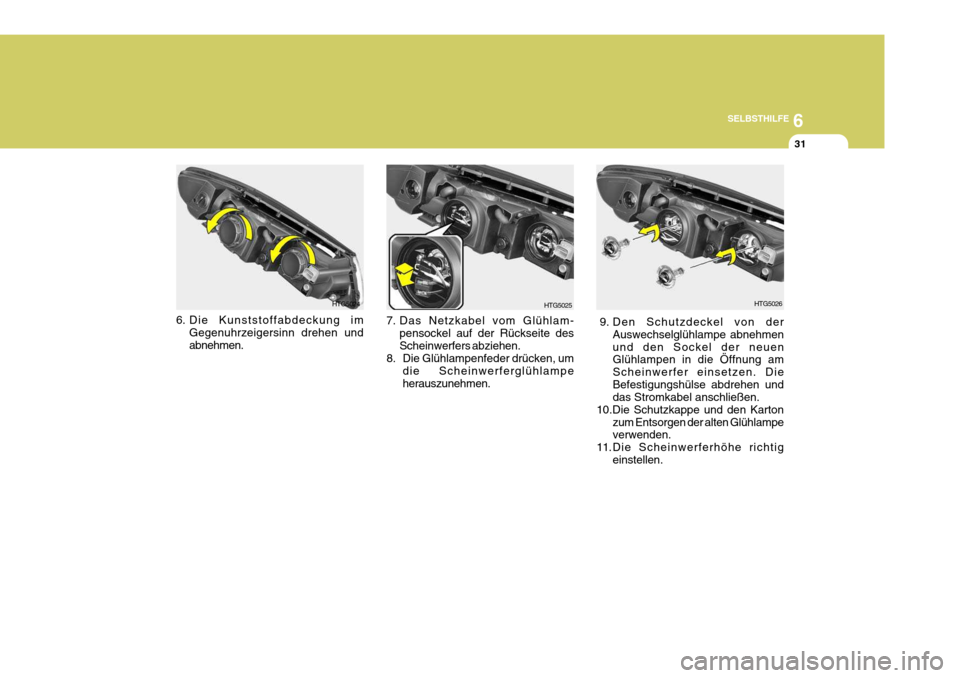

6. Die Kunststoffabdeckung im Gegenuhrzeigersinn drehen und abnehmen. 7. Das Netzkabel vom Glühlam-
pensockel auf der Rückseite desScheinwerfers abziehen.
8. Die Glühlampenfeder drücken, um
die Scheinwerferglühlampeherauszunehmen.HTG5026
9. Den Schutzdeckel von der Auswechselglühlampe abnehmen und den Sockel der neuen Glühlampen in die Öffnung am Scheinwerfer einsetzen. DieBefestigungshülse abdrehen und das Stromkabel anschließen.
10.Die Schutzkappe und den Karton zum Entsorgen der alten Glühlampeverwenden.
11.Die Scheinwerferhöhe richtig einstellen.

6SELBSTHILFE
32

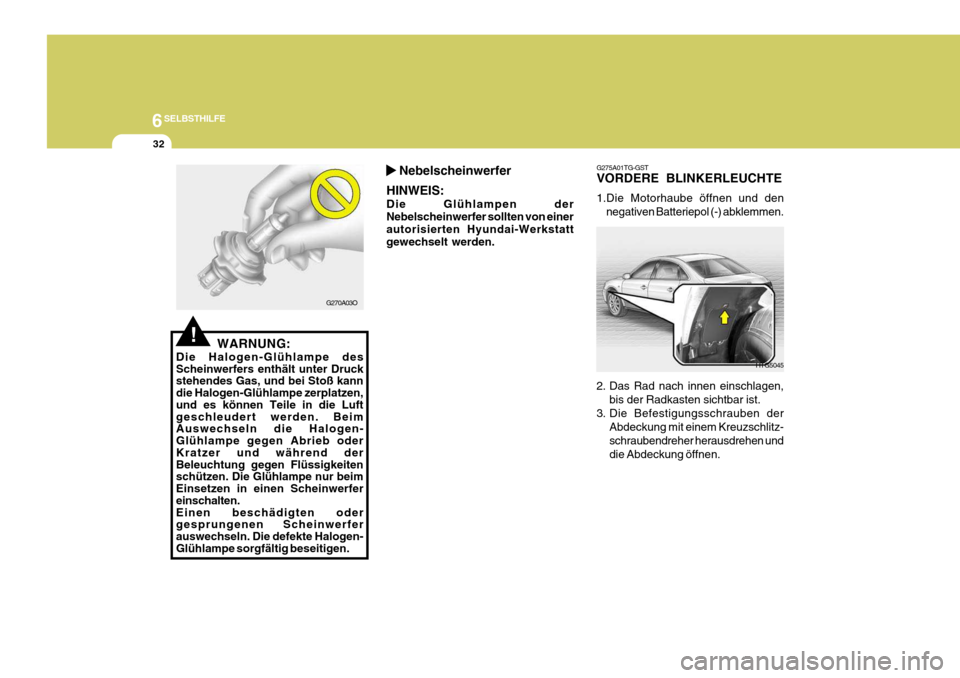

G275A01TG-GST VORDERE BLINKERLEUCHTE 1.Die Motorhaube öffnen und dennegativen Batteriepol (-) abklemmen.
HTG5045
2. Das Rad nach innen einschlagen, bis der Radkasten sichtbar ist.
3. Die Befestigungsschrauben der Abdeckung mit einem Kreuzschlitz- schraubendreher herausdrehen unddie Abdeckung öffnen.
!
G270A03O
WARNUNG:
Die Halogen-Glühlampe des Scheinwerfers enthält unter Druck stehendes Gas, und bei Stoß kann die Halogen-Glühlampe zerplatzen, und es können Teile in die Luft geschleudert werden. Beim Auswechseln die Halogen- Glühlampe gegen Abrieb oder Kratzer und während der Beleuchtung gegen Flüssigkeiten schützen. Die Glühlampe nur beim Einsetzen in einen Scheinwerfer einschalten. Einen beschädigten oder gesprungenen Scheinwerfer auswechseln. Die defekte Halogen- Glühlampe sorgfältig beseitigen. Nebelscheinwerfer
HINWEIS: Die Glühlampen der Nebelscheinwerfer sollten von einerautorisierten Hyundai-Werkstatt gewechselt werden.

6
SELBSTHILFE
33

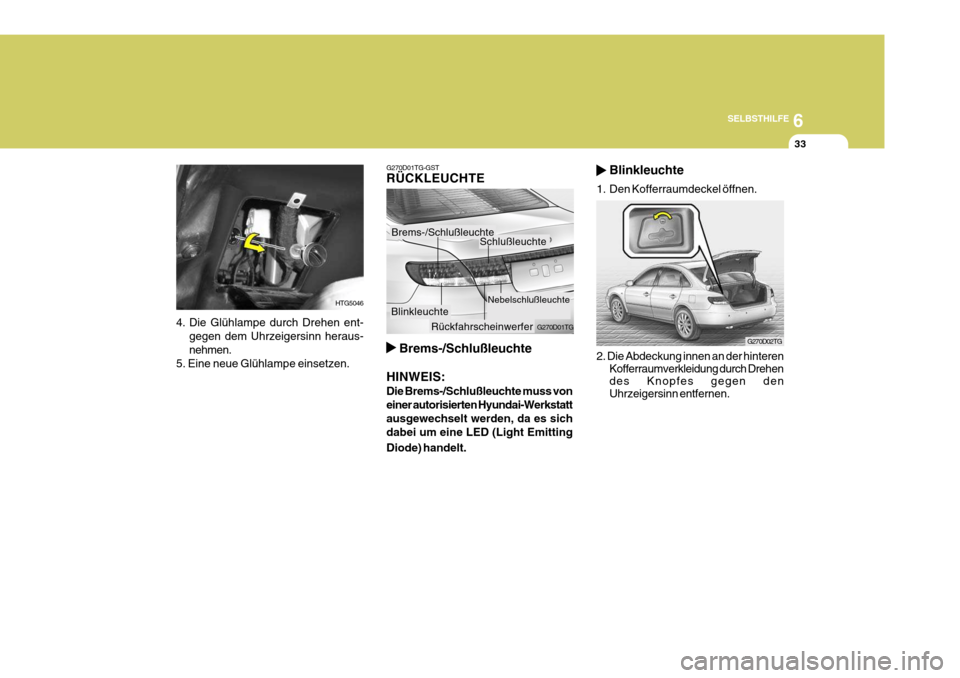

G270D01TG-GST RÜCKLEUCHTE
2. Die Abdeckung innen an der hinterenKofferraumverkleidung durch Drehen des Knopfes gegen den Uhrzeigersinn entfernen.
G270D02TG
4. Die Glühlampe durch Drehen ent-
gegen dem Uhrzeigersinn heraus- nehmen.
5. Eine neue Glühlampe einsetzen.
HTG5046
Brems-/Schlußleuchte
HINWEIS: Die Brems-/Schlußleuchte muss von einer autorisierten Hyundai-Werkstattausgewechselt werden, da es sichdabei um eine LED (Light Emitting Diode) handelt.
G270D01TG
Blinkleuchte
NebelschlußleuchteRückfahrscheinwerfer
SchlußleuchteBrems-/Schlußleuchte Blinkleuchte
1. Den Kofferraumdeckel öffnen.

6SELBSTHILFE
34

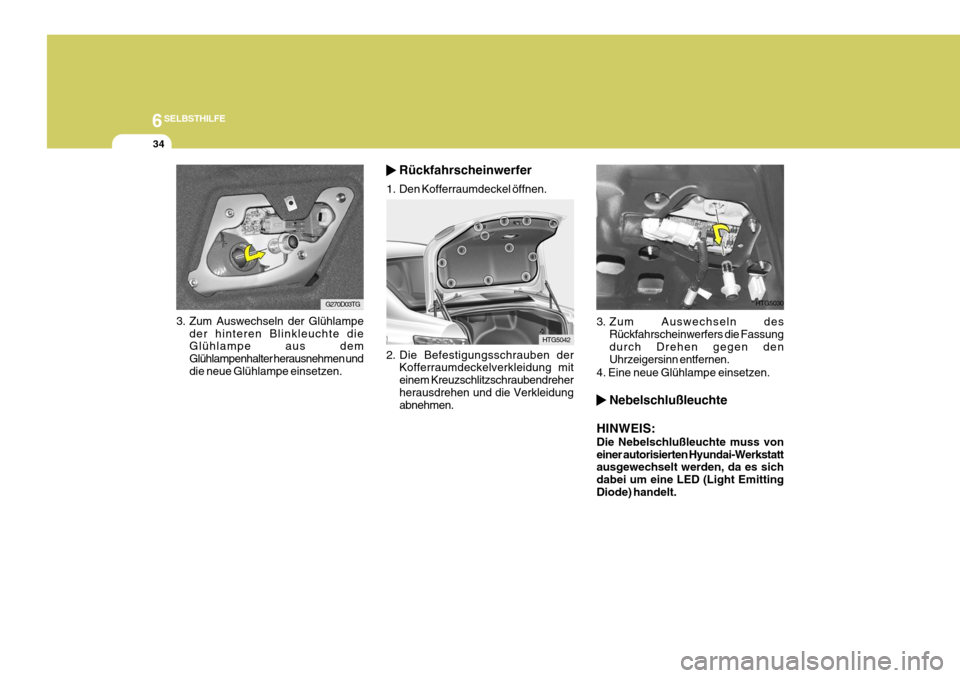

3. Zum Auswechseln der Glühlampeder hinteren Blinkleuchte die Glühlampe aus dem Glühlampenhalter herausnehmen und die neue Glühlampe einsetzen.
G270D03TG
HTG5042
2. Die Befestigungsschrauben der Kofferraumdeckelverkleidung mit einem Kreuzschlitzschraubendreherherausdrehen und die Verkleidung abnehmen.
Rückfahrscheinwerfer
1. Den Kofferraumdeckel öffnen.
3. Zum Auswechseln des Rückfahrscheinwerfers die Fassung durch Drehen gegen den Uhrzeigersinn entfernen.
4. Eine neue Glühlampe einsetzen.
Nebelschlußleuchte
HINWEIS: Die Nebelschlußleuchte muss von einer autorisierten Hyundai-Werkstatt ausgewechselt werden, da es sich dabei um eine LED (Light EmittingDiode) handelt.
HTG5030

6
SELBSTHILFE
35

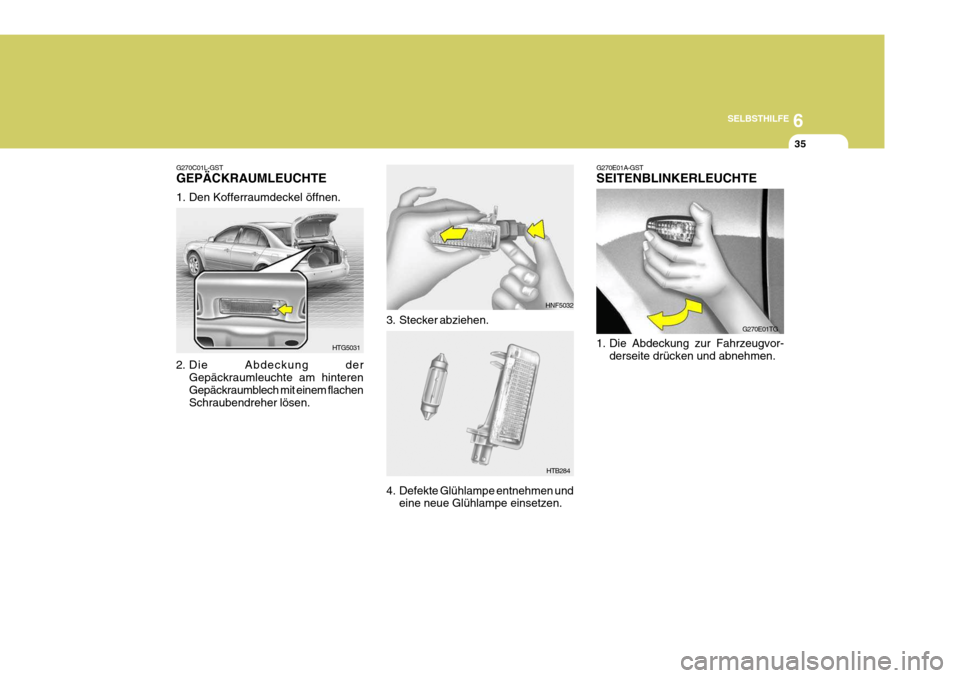

G270C01L-GST GEPÄCKRAUMLEUCHTE
1. Den Kofferraumdeckel öffnen.
2. Die Abdeckung der Gepäckraumleuchte am hinteren Gepäckraumblech mit einem flachenSchraubendreher lösen.
HTG5031 3. Stecker abziehen.
4. Defekte Glühlampe entnehmen und
eine neue Glühlampe einsetzen.
HNF5032
HTB284 G270E01A-GST SEITENBLINKERLEUCHTE
1. Die Abdeckung zur Fahrzeugvor-
derseite drücken und abnehmen.
G270E01TG
