4KORROSIONSSCHUTZ & PFLEGE
6REINIGUNG DES INNENRAUMS
E030E01A-AST Pflege der Stoßstangen Um das Aussehen der Stoßstangen des Hyundai beizubehalten, müssen besondere Vorsichtsmaßnahmen beachtet werden:
o Auf die Stoßstangen darf keine Batteriesäure oder Hydraulik
-
bremsflüssigkeit gegossen werden. Sollte dies passieren, die Stoßstange sofort mit klarem Wasserabwaschen. E040A01A-AST Reinigung der Vinyl-Polsterung Zum Reinigen der Vinyl-Polsterung zuerst losen Schmutz und Staub mit einem Staubsauger entfernen. Dannmit einem sauberen Schwamm odereinem weichen Tuch die Vinyl-Polsterung mit einer Lösung aus milderSeife oder einem Reinigungsmittel und Wasser befeuchten. Die Rei- nigungslösung etwas wirken lassen,so daß sich der Schmutz von derPolsterfläche löst, dann die Polster miteinem sauberen, feuchten Schwammoder Tuch abwischen. Sollten noch nicht alle Schmutzflecke auf diese Weise entfernt worden sein, dasVerfahren so lange wiederholen, bisdie Polsterung sauber ist. Kein Ben-zin, Lösungsmittel, Verdünner oderandere starke Reinigungsmittel verwenden.
E030D01A-ASTEinwachshäufigkeit Perlt Wasser auf einer sauberen Lackoberfläche nicht ab, sondern breitet sich über einen größerenBereich aus, sollte das Fahrzeug neupoliert und eingewachst werden.
o Beim Reinigen der
Stoßstangenflächen sorgfältig vorgehen. Sie bestehen aus weichem Kunststoff und die Oberfläche kannbei falscher Behandlung beschädigtwerden. Keine Scheuermittelverwenden. Zum Waschen warmesWasser und milde Seife oder eine Autowaschlösung verwenden.
o Die Stoßstangen keinen hohen
Temperaturen aussetzen. Muß das Fahrzeug z.B. neu lackiert werden,die Stoßstangen vom Fahrzeugabmontieren, bevor das Fahrzeug im heißen Lackierstand lackiert wird.

4
KORROSIONSSCHUTZ & PFLEGE
7
E040B01A-AST Reinigung der Leder-Sitzbezüge (Falls vorhanden) Wie jedes Material nehmen Ledersitzbezüge im Laufe des Gebrauchs Staub und Schmutz auf. Dieser Schmutz MUSS entferntwerden, andernfalls kann er in dieLederoberfläche eindringen undSchäden verursachen.Feines Leder braucht Pflege. Wie bei jedem hochwertigen Material braucht diese nicht übermäßig zu sein; eineReinigung jedoch soll erfolgen, wennsie nötig ist. Eine Reinigung mit Wasserund Seife wird lhr Leder glänzend undschön erhalten und jahrelange Haltbarkeit gewährleisten. Nehmen Sie ein geeignetes Stück Stoffsowie eine milde Seife und lauwarmesWasser. Schäumen Sie die Seife gutauf. Waschen Sie das Leder gründlich.Wischen Sie den Seifenschaum mit einem leicht feuchten Tuch ab und trocknen Sie das Leder mit einemweichen Tuch. Reinigen Sie das Lederstets, wenn es schmutzig wird. Bei der Herstellung wird während derGerbvorgänge genügend Fett in das Leder eingebracht, daß eine spätere Behandlung nicht erforderlich ist. Fettoder Wachs auf die fertige Oberflächeaufzutragen, wird dem Leder in keinerWeise helfen und mehr schaden alsnützen. Lacke oder Möbelpoliturmittel dürfen KEINESFALLS ver-wendet werden.
E040C01A-AST Reinigung der Teppiche Den Teppich mit einem Schaumreiniger reinigen. Diese Reiniger sind in flüssiger oder Pulverform erhältlich. DieAnweisungen lesen und genaubefolgen. Mit einem Staubsauger mitentsprechender Zusatzdüse sovielSchmutz wie möglich von den Teppichen entfernen. Den Schaum entsprechend den Anweisungen desHerstellers auftragen und dann inüberlappenden Kreisen einreiben. KeinWasser zufügen. Schaumreinigerentfalten ihre beste Wirkung, wenn der Teppich so trocken wie möglich ist.

4KORROSIONSSCHUTZ & PFLEGE
8NOCH FRAGEN?
E040D01A-AST Reinigung der Sicherheitsgurte Die Sicherheitsgurte mit einem Tuch oder Schwamm mit einer Lösung aus milder Seife oder Reinigungsmittel undwarmem Wasser reinigen. Für dieSicherheitsgurte keine starkenReinigungsmittel, Färbstoffe oderBleichmittel oder Scheuermittel verwenden, da diese das Gewebe schwächen können. Bei der Reinigungder Sicherheitsgurte diese aufübermäßige Abnutzung, Risse,Ausfransungen oder andere Anzeichenvon Beschädigungen untersuchen und, falls erforderlich, auswechseln. E040E01A-ASTFettreinigung der Fenster Für die Fenster kann ein haushaltsüblicher Fensterreiniger verwendet werden. Bei der Reinigungder Heckscheibe darauf achten, daßdie Heckscheiben-Defrosterdrähtenicht beschädigt werden.
E050A01A-AST Für weitere Fragen bezüglich der Pflege des Fahrzeugs wenden Sie sich bitte an einen Hyundai-Vertragshändler.

Wartungsintervalle........................................................ 5-2
Planmässige Wartung .................................................. 5-4
Wartung bei Starker Fahrzeugbeanspruchung ............ 5-6
Erläuterung der Planmässigen Wartungspunkte ......... 5-7
5

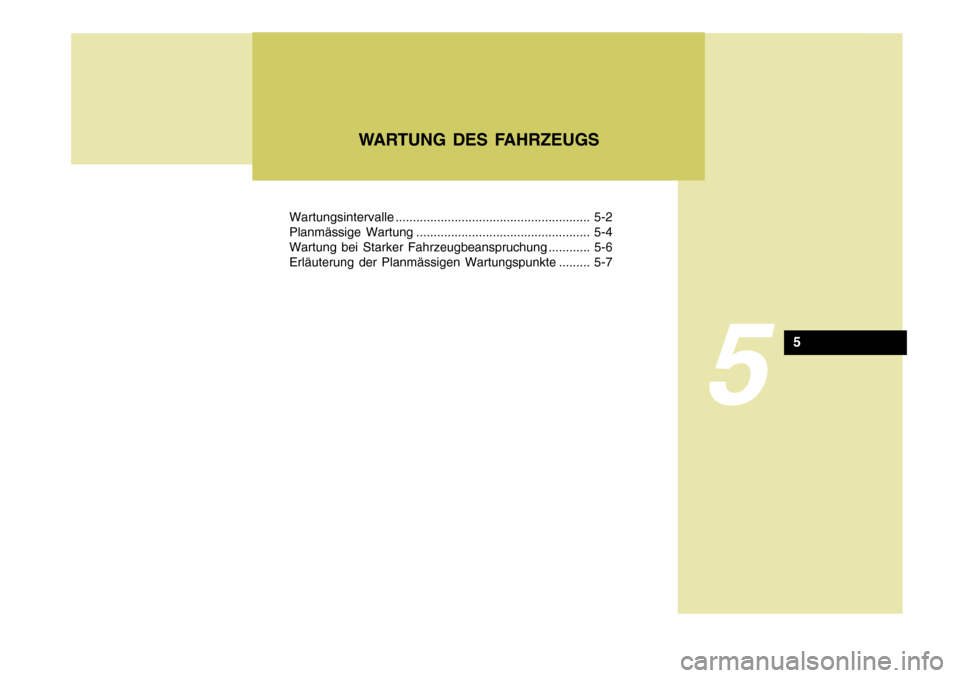

WARTUNG DES FAHRZEUGS
5

5WARTUNG DES FAHRZEUGS
2
F010B01A-AST Wartungserfordernisse Die für den Hyundai erforderlichen War- tungsmaßnahmen lassen sich in dreiHauptgruppen einteilen:
o Besondere, planmäßige Wartungsmaß-
nahmen
o Tägliche Routinekontrollen
o Selbsthilfe-Wartung F010D01A-GST Tägliche Routinekontrollen Diese täglichen Routinekontrollen müssen vor jedem Fahren des Hyundaioder beim Tanken ausgeführt werden. Eine Auflistung dieser Wartungspunkte ist auf Seite 6-3 aufgeführt. F010E01A-GST Selbsthilfe Mit technischem Verständnis und den nötigen Werkzeugen können einigePunkte selbst überprüft werden. Nähere Informationen dazu sind im Kapitel 6 enthalten.
F010F02A-AST Einige Tips Bewahren Sie alle Wartungsbelege gut auf, um im Falle einesGarantieanspruchs den lückenlosen Nachweis über die vorgeschriebenen Wartungsarbeiten führen zu können.Dies ist insbesondere dann wichtig, wenn die Arbeiten nicht von einem Hyundai-Vertragshändler durchgeführtwerden.
F010A02A-GST Wartungserfordernisse Um zu gewährleisten, daß der Hyundai störungsfrei eine hoheKilometerleistung erzielt, müssen bestimmte Wartungen ausgeführt werden. Obwohl die Wartung durchsorgfältige Planung und Konstruktion auf ein Minimum reduziert wird, sind die erforderlichen Wartungsmaß-nahmen doch von äußerster Bedeutung. Es liegt in der Verantwortung desFahrzeughalters, die Wartungsmaß- nahmen ausführen zu lassen, um den Garantieanspruch des Hyundai-Fahrzeugs aufrecht zu erhalten. Nähere Informationen zur Garantie sind im Garantie- und Serviceheft, das beimVerkauf des Fahrzeugs übergeben wurde, zu finden. WARTUNGSINTERVALLE

5
WARTUNG DES FAHRZEUGS
3PLANMÄSSIGEWARTUN- GSMASSNAHMEN
F020A02A-GST Eine Inspektion ist immer dann auszuführen, wenn eine Fehlfunktion auftritt oder angenommen wird. Bestätigungen für alleWartungsmaßnahmen an der Motorsteuerung müssen aufbewahrt werden, um die Erfüllung derGarantiebedingungen zu belegen. Wartungserfordernisse für Fahrzeuge, die einer großen Fahrbeanspruchungausgesetzt sind, sind auf Seite 5-6 dieses Kapitels aufgeführt.

5WARTUNG DES FAHRZEUGS
4
NR.1 23 4 56 7 89
10
1112PLANMÄSSIGE WARTUNG
F030A01A-GST Nachfolgend sind die Wartungen aufgeführt, die zur Gewährleistung einer vorschriftsmäßigen Abgasreinigung und Leistung ausgeführt werden müssen. Sind sowohl Angaben über die Kilometerzahl als auch über die Zeit angegeben, richtet sich die Wartungshäufigkeit nach dem Wert, der zuerst erreicht ist. F030B01TG-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
105 84
R
I II II
15 12
R
III I I 30 24
R I I
I I
R
I 4536
R
III I I
R 6048
R I
R
I
II
R
I 7560
R
III I I 90 72
R I I II I
R R
BESCHREIBUNG
WARTUNG DER MOTORSTEUERUNG MOTORÖL UND FILTERKEILRIEMEN (SELBSTSPANNER, GENERATOR, SERVOLENKPUMPE, WASSERPUMPE) KRAFTSTOFFILTER (TYP MPI) KRAFTSTOFFLEITUNGEN, -SCHLÄUCHE U. VERBINDUNGENENTLÜFTUNGSSCHLAUCH UND TANKVERSCHLUSS UNTERDRUCKSCHLAUCH KURBELGEHÄUSEENTLÜFTUNGSSCHLAUCHLUFTFILTER ZÜNDKERZEN (IRIDIUMBESCHICHTUNG) VENTILSPLELLUFTFILTER-AKTIVKOHLEFILTER ELEKTRONISCHE DROSSELKLAPPENSTEUERUNGKILOMETER x 1000 MONATE120 96
R I
R
I II
R
I
Hinweis : (1) ALLE 160.000KM : "R" (2) ALLE 96.000 KM ODER 48 MONATE, JE NACHDEM WAS ZUERST EINTRITT : "I" (3) ALLE 20.000KM : "I"
Siehe Hinweis (1) Siehe Hinweis (2) Siehe Hinweis (3)

5
WARTUNG DES FAHRZEUGS
5
75 60 I I I I I I I I II
R
F030C01TG-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
Hinweis : (1) KÜHLMITTEL DAS ERSTE MAL NACH 90.000 KM ODER NACH 60 MONATEN AUSWECHSELN.
DANACH ALLE 45.000 KM ODER 24 MONATE WECHSELN. 120
96
I I II I II I I I II
R
NR.
12 3 45 6 78
9
10 11 1213 14 60 48
I I II I II I I I II
R
BESCHREIBUNG
ALLGEMEINE WARTUNGSMASSNAHMENKÜHLSYSTEMKÜHLMITTEL AUTOMATIKGETRIEBEÖL BREMSSCHLÄUCHE, -LEITUNGENBREMSFLÜSSIGKEIT SCHEIBENBREMSE HINTEN / BELÄGE, FESTSTELLBREMSE SCHEIBENBREMSBELÄGE, BREMSSÄTTEL, BREMSSCHEIBENAUSPUFFROHR UND SCHALLDÄMPFER AUFHÄNGUNGSSCHRAUBEN LENKGESTÄNGE U. FALTENBÄLGE/KUGELGELENK DESUNTEREN QUERLENKERS, KUGELGELENK DES OBEREN QUERLENKERS SERVOLENKPUMPE, -RIEMEN UND -SCHLÄUCHE ANTRIEBSWELLEN UND FALTENBÄLGEKÄLTEMITTEL KLIMAANLAGE KLIMAANLAGENFILTER (FÜR VERDAMPFER UND GEBLÄSE)
Siehe Hinweis (1)
KILOMETER x 1000 MONATE
15 12
I I I
II I I
I II
R 3024
I I II I II I I I II
R 4536
I I I
II I I I II
R 9072
I
R II I II I I I II
R 105
84
I I I
II I I
I II
R
