EIGENSCHAFTEN DES HYUNDAI
115
o Wird im normalen Betrieb des
Geschwindigkeitsreglers der Schalter "SET" nach derBetätigung der Bremsen ein- oder ausgeschaltet, schaltet sich die Geschwindigkeitsregelung nachca. 3 Sekunden ein. Diese Verzögerung ist normal.

1EIGENSCHAFTEN DES HYUNDAI
116BEDIENELEMENTE VON HEIZUNG UND KÜHLGEBLÄSE

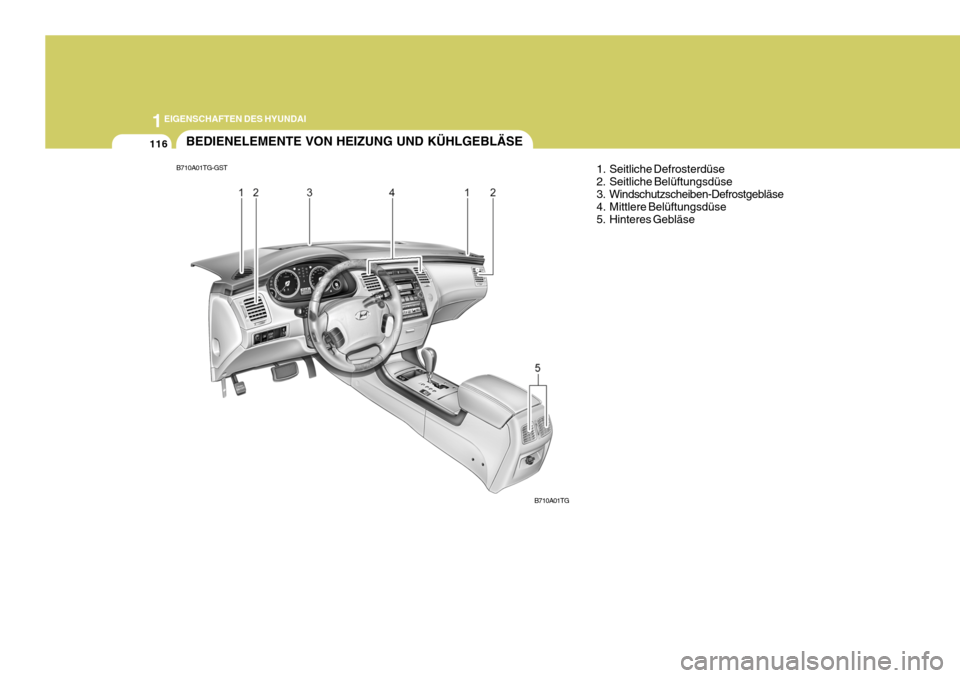

1. Seitliche Defrosterdüse
2. Seitliche Belüftungsdüse
3. Windschutzscheiben-Defrostgebläse
4. Mittlere Belüftungsdüse
5. Hinteres Gebläse
B710A01TG-GST
B710A01TG

1
EIGENSCHAFTEN DES HYUNDAI
117
1
EIGENSCHAFTEN DES HYUNDAI
117
1
EIGENSCHAFTEN DES HYUNDAI
117

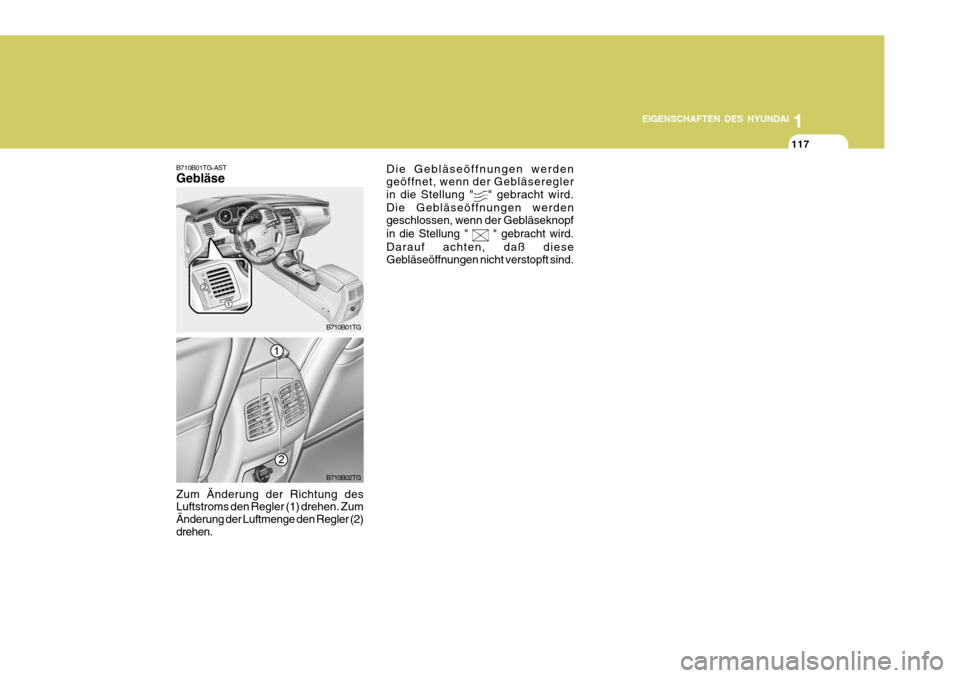

B710B01TG-AST Gebläse
B710B01TG
Zum Änderung der Richtung des Luftstroms den Regler (1) drehen. Zum Änderung der Luftmenge den Regler (2)drehen.
B710B02TG Die Gebläseöffnungen werden geöffnet, wenn der Gebläseregler in die Stellung "
" gebracht wird.
Die Gebläseöffnungen werden geschlossen, wenn der Gebläseknopf in die Stellung "
" gebracht wird.
Darauf achten, daß diese Gebläseöffnungen nicht verstopft sind.

1EIGENSCHAFTEN DES HYUNDAI
118KLIMAAUTOMATIK
B970A01Y-AST Der Hyundai ist mit einer Klimaanlage ausgestattet, die einfach durch Einstellen der gewünschten Temperatur geregelt wird.
1. Temperaturregler (Fahrerseite)
2. Defroster - Schalter
3. Windschutz-/Heckscheiben-Defroster
4. Gebläseschalter
5. Luftmengenregler
6. AQS-Schalter
7. Temperaturregler (Beifahrerseite) B970B01TG

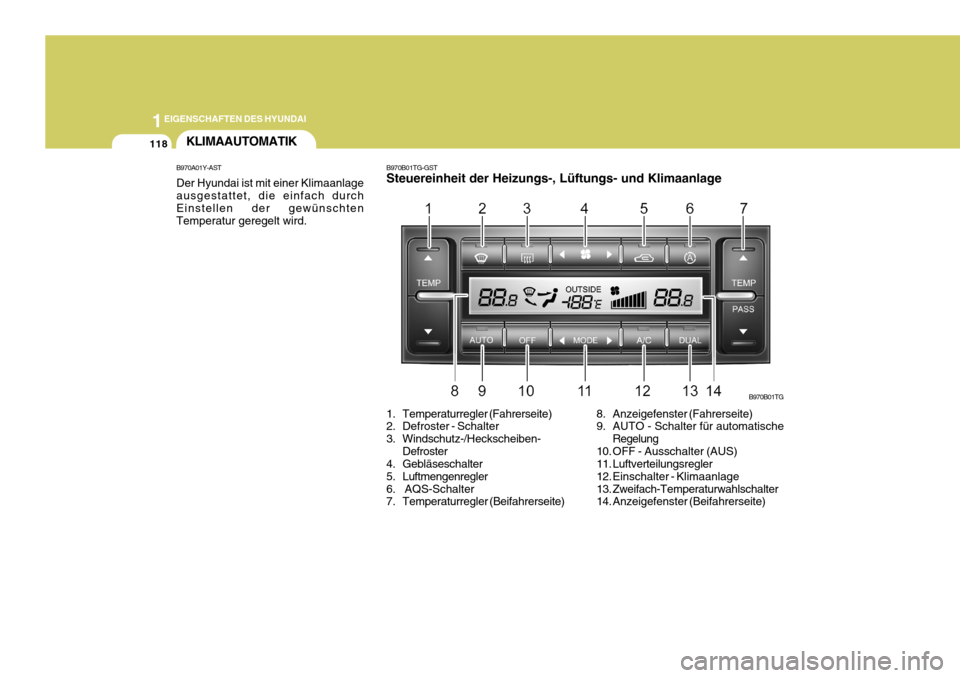

B970B01TG-GST Steuereinheit der Heizungs-, Lüftungs- und Klimaanlage
8. Anzeigefenster (Fahrerseite)
9. AUTO - Schalter für automatischeRegelung
10. OFF - Ausschalter (AUS)
11. Luftverteilungsregler
12. Einschalter - Klimaanlage
13. Zweifach-Temperaturwahlschalter
14. Anzeigefenster (Beifahrerseite)

1
EIGENSCHAFTEN DES HYUNDAI
119
1
EIGENSCHAFTEN DES HYUNDAI
119
1
EIGENSCHAFTEN DES HYUNDAI
119

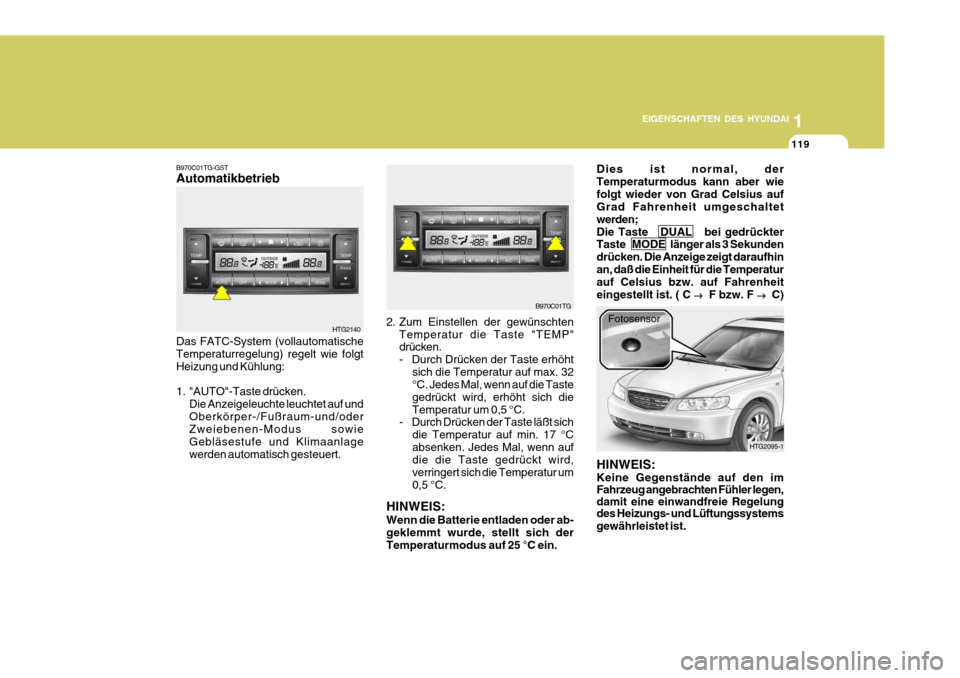

B970C01TG-GST Automatikbetrieb
HINWEIS: Wenn die Batterie entladen oder ab- geklemmt wurde, stellt sich der Temperaturmodus auf 25 °C ein.
HTG2140
B970C01TG
HTG2095-1
Fotosensor
Dies ist normal, derTemperaturmodus kann aber wiefolgt wieder von Grad Celsius auf Grad Fahrenheit umgeschaltet werden;Die Taste DUAL bei gedrückter Taste MODE länger als 3 Sekunden drücken. Die Anzeige zeigt daraufhinan, daß die Einheit für die Temperatur auf Celsius bzw. auf Fahrenheit eingestellt ist. ( C


F bzw. F


C)
2. Zum Einstellen der gewünschten Temperatur die Taste "TEMP" drücken.
- Durch Drücken der Taste erhöht sich die Temperatur auf max. 32 °C. Jedes Mal, wenn auf die Taste gedrückt wird, erhöht sich dieTemperatur um 0,5 °C.
- Durch Drücken der Taste läßt sich
die Temperatur auf min. 17 °Cabsenken. Jedes Mal, wenn auf die die Taste gedrückt wird, verringert sich die Temperatur um0,5 °C.
Das FATC-System (vollautomatische Temperaturregelung) regelt wie folgt Heizung und Kühlung:
1. "AUTO"-Taste drücken.
Die Anzeigeleuchte leuchtet auf und Oberkörper-/Fußraum-und/oder Zweiebenen-Modus sowie Gebläsestufe und Klimaanlagewerden automatisch gesteuert. HINWEIS: Keine Gegenstände auf den im Fahrzeug angebrachten Fühler legen, damit eine einwandfreie Regelung des Heizungs- und Lüftungssystems gewährleistet ist.

1EIGENSCHAFTEN DES HYUNDAI
120

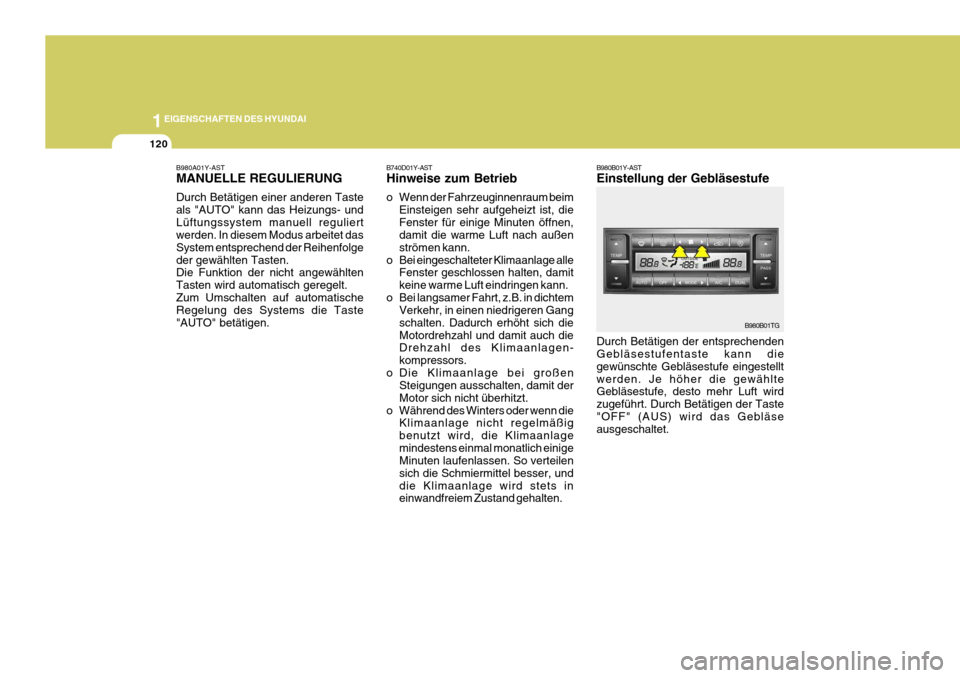

B980B01Y-AST Einstellung der Gebläsestufe
B980B01TG
B980A01Y-ASTMANUELLE REGULIERUNG Durch Betätigen einer anderen Taste als "AUTO" kann das Heizungs- undLüftungssystem manuell reguliert werden. In diesem Modus arbeitet das System entsprechend der Reihenfolgeder gewählten Tasten. Die Funktion der nicht angewählten Tasten wird automatisch geregelt.Zum Umschalten auf automatische Regelung des Systems die Taste "AUTO" betätigen.
Durch Betätigen der entsprechenden Gebläsestufentaste kann die gewünschte Gebläsestufe eingestelltwerden. Je höher die gewählte Gebläsestufe, desto mehr Luft wird zugeführt. Durch Betätigen der Taste"OFF" (AUS) wird das Gebläse ausgeschaltet.
B740D01Y-AST Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum beim
Einsteigen sehr aufgeheizt ist, die Fenster für einige Minuten öffnen, damit die warme Luft nach außen strömen kann.
o Bei eingeschalteter Klimaanlage alle Fenster geschlossen halten, damitkeine warme Luft eindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen niedrigeren Gangschalten. Dadurch erhöht sich dieMotordrehzahl und damit auch die Drehzahl des Klimaanlagen- kompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit derMotor sich nicht überhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßigbenutzt wird, die Klimaanlagemindestens einmal monatlich einige Minuten laufenlassen. So verteilen sich die Schmiermittel besser, unddie Klimaanlage wird stets in einwandfreiem Zustand gehalten.

1
EIGENSCHAFTEN DES HYUNDAI
121
1
EIGENSCHAFTEN DES HYUNDAI
121
1
EIGENSCHAFTEN DES HYUNDAI
121
Bei der FRISCHLUFT-Wahl tritt Luft von außen in das Fahrzeug ein und wirdentsprechend den anderen ausgewählten Funktionen entweder erwärmt oder gekühlt. Bei derUMLUFT-Wahl, wird die Luft aus dem Fahrzeug durch die Heizanlage eingesogen, und entsprechend denanderen ausgewählten Funktionen entweder aufgeheizt oder gekühlt. HINWEIS: Es sollte darauf hingewiesen werden, daß ein längerer Betrieb der Heizung im UMLUFT-Modus ein Beschlagen der Windschutzscheibe und derseitlichen Fenster verursacht. Die Luft im Innenraum des Fahrzeug erscheint dann auch etwas"verbraucht". Zusätzlich führt eine längere Verwendung der Klimaanlage im UMLUFT-Moduszum Austrocknen der Luft im B980C01LZ-GST System zur Regelung der Luftqualität
Wird verwendet, um das Eindringen von Abgasen zu vermeiden. Zur Aktivierung des "Systems zurRegelung der Luftqualität" die Taste (
) drücken. Zum Ausschalten des
Systems die Taste (
) oder den
Umluftschalter noch einmal drücken oder den Betriebsmodus auf Defrosten (
) oder Fußraum-Defrosten ( )
stellen. HTG2145

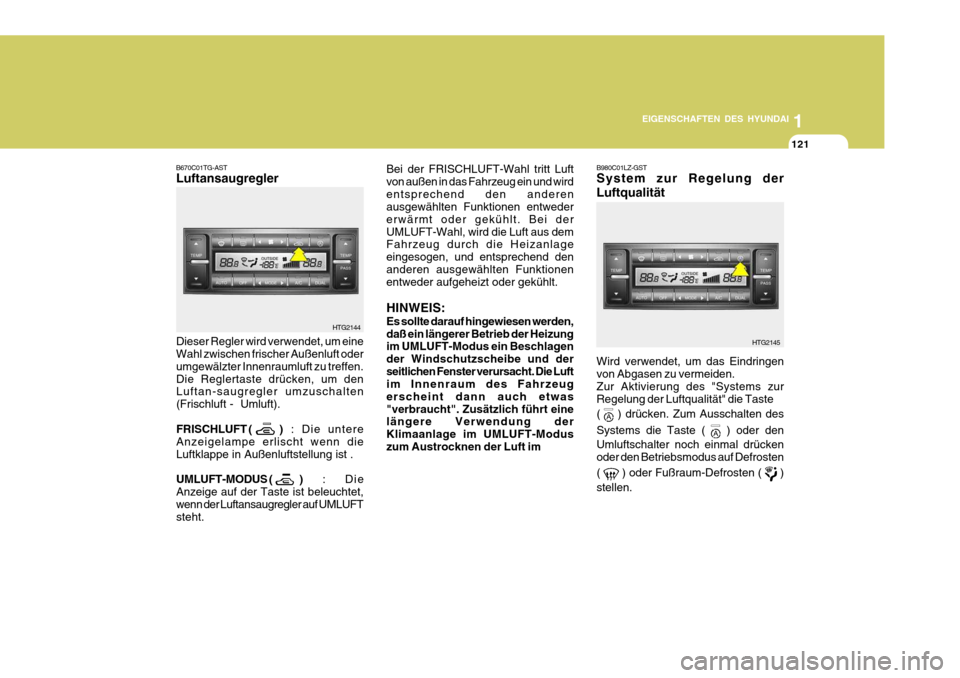

B670C01TG-AST Luftansaugregler
Dieser Regler wird verwendet, um eine Wahl zwischen frischer Außenluft oder umgewälzter Innenraumluft zu treffen.Die Reglertaste drücken, um den Luftan-saugregler umzuschalten (Frischluft - Umluft).
FRISCHLUFT ( ) : Die untere
Anzeigelampe erlischt wenn die Luftklappe in Außenluftstellung ist .
UMLUFT-MODUS ( ) : Die
Anzeige auf der Taste ist beleuchtet, wenn der Luftansaugregler auf UMLUFT steht. HTG2144

1EIGENSCHAFTEN DES HYUNDAI
122
B980D01TG-AST Heizung und Kühlung aus- schalten Durch Drücken der Taste "OFF" werden alle Klimaanlagenfunktionen außer Luftstromregelung und Ansaugregelung ausgeschaltet. HTG2148B985A01LZ-GST Zweifach- Temperaturwahl-schalter Unabhängiges Einstellen der Tem- peratur auf Fahrer- und Beifahrerseite Die Taste DUAL drücken, um die Tem- peratur auf Fahrer- und Beifahrerseite unabhängig zu regeln (Kontrolleuchte in der Taste leuchtet auf). Gleiche Einstellung der Temperatur auf Fahrer- und Beifahrerseite Die Taste DUAL noch einmal drücken, um den DUAL-Modus zu deaktivieren(Kontrolleuchte in der Taste geht aus). Die Temperatur auf Fahrer- und Beifahrerseite wird auf den gleichenWert gestellt. HTG2149
B740A01LZ-AST Klimaanlagenschalter Die Klimaanlage wird durch Drücken der Taste A/C auf der Heizungs-/Klimaanlagen-Bedientafel ein- und ausgeschaltet.
HTG2147
!

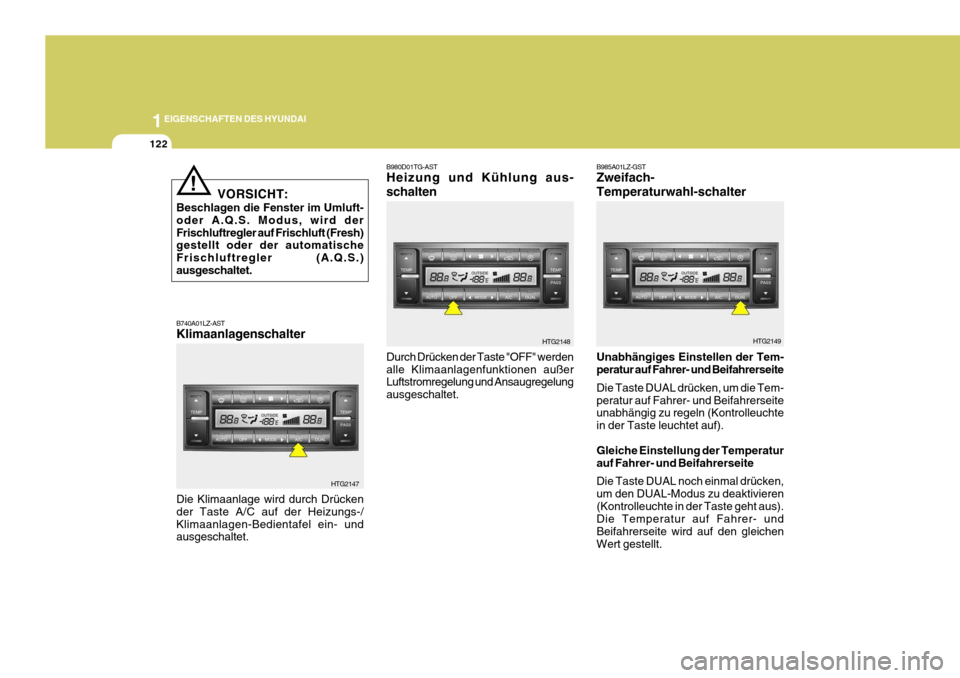

VORSICHT:
Beschlagen die Fenster im Umluft- oder A.Q.S. Modus, wird derFrischluftregler auf Frischluft (Fresh) gestellt oder der automatische Frischluftregler (A.Q.S.)ausgeschaltet.
