6SELBSTHILFE

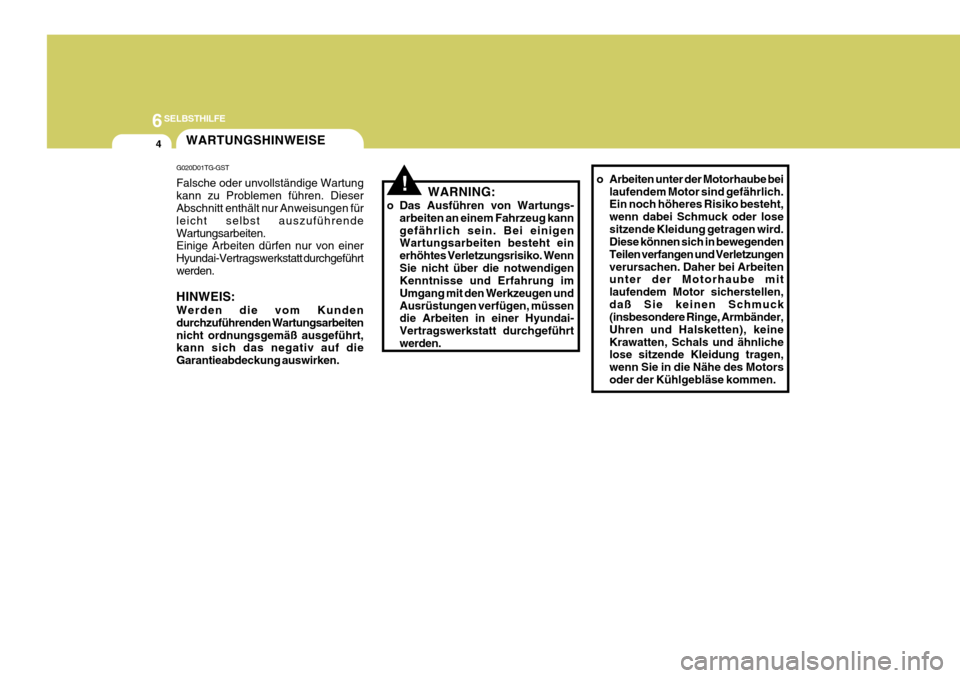

4WARTUNGSHINWEISE
!
G020D01TG-GST Falsche oder unvollständige Wartung kann zu Problemen führen. Dieser Abschnitt enthält nur Anweisungen für leicht selbst auszuführendeWartungsarbeiten. Einige Arbeiten dürfen nur von einer Hyundai-Vertragswerkstatt durchgeführtwerden. HINWEIS: Werden die vom Kunden durchzuführenden Wartungsarbeitennicht ordnungsgemäß ausgeführt, kann sich das negativ auf die Garantieabdeckung auswirken. WARNING:
o Das Ausführen von Wartungs- arbeiten an einem Fahrzeug kanngefährlich sein. Bei einigen Wartungsarbeiten besteht ein erhöhtes Verletzungsrisiko. WennSie nicht über die notwendigen Kenntnisse und Erfahrung im Umgang mit den Werkzeugen undAusrüstungen verfügen, müssen die Arbeiten in einer Hyundai- Vertragswerkstatt durchgeführtwerden. o Arbeiten unter der Motorhaube bei
laufendem Motor sind gefährlich. Ein noch höheres Risiko besteht, wenn dabei Schmuck oder losesitzende Kleidung getragen wird. Diese können sich in bewegenden Teilen verfangen und Verletzungenverursachen. Daher bei Arbeiten unter der Motorhaube mit laufendem Motor sicherstellen,daß Sie keinen Schmuck (insbesondere Ringe, Armbänder, Uhren und Halsketten), keineKrawatten, Schals und ähnliche lose sitzende Kleidung tragen, wenn Sie in die Nähe des Motorsoder der Kühlgebläse kommen.

6
SELBSTHILFE
5

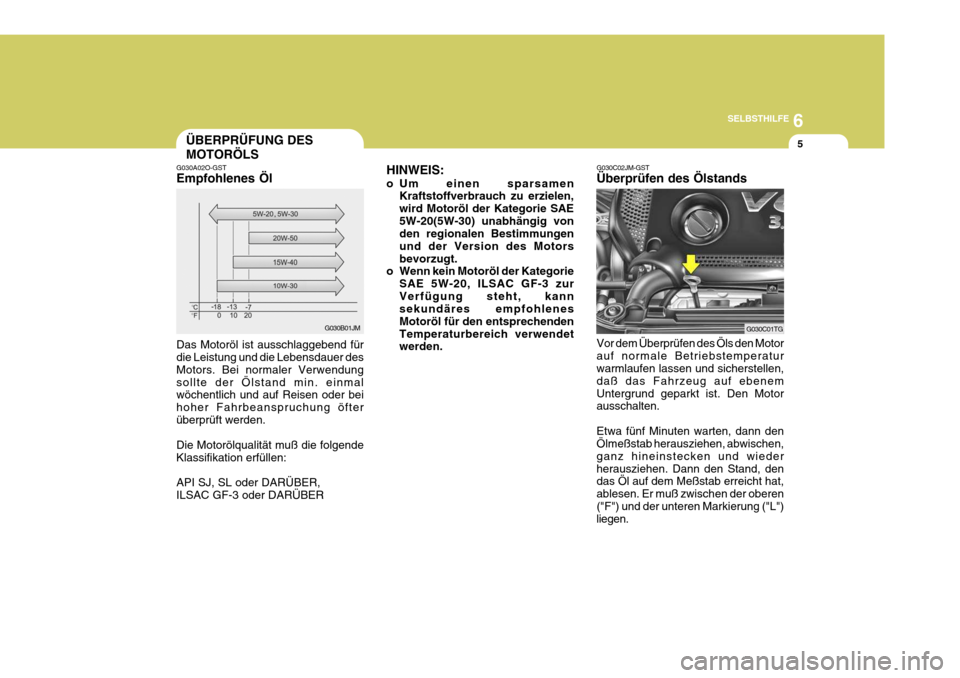

G030C02JM-GST Überprüfen des Ölstands
ÜBERPRÜFUNG DES MOTORÖLS
G030A02O-GST Empfohlenes Öl Das Motoröl ist ausschlaggebend für die Leistung und die Lebensdauer des Motors. Bei normaler Verwendungsollte der Ölstand min. einmal wöchentlich und auf Reisen oder bei hoher Fahrbeanspruchung öfterüberprüft werden. Die Motorölqualität muß die folgende Klassifikation erfüllen: API SJ, SL oder DARÜBER, ILSAC GF-3 oder DARÜBER G030B01JM
HINWEIS:
o Um einen sparsamen
Kraftstoffverbrauch zu erzielen, wird Motoröl der Kategorie SAE5W-20(5W-30) unabhängig von den regionalen Bestimmungen und der Version des Motorsbevorzugt.
o Wenn kein Motoröl der Kategorie
SAE 5W-20, ILSAC GF-3 zurVerfügung steht, kann sekundäres empfohlenes Motoröl für den entsprechendenTemperaturbereich verwendet werden.
G030C01TG
Vor dem Überprüfen des Öls den Motor auf normale Betriebstemperatur warmlaufen lassen und sicherstellen, daß das Fahrzeug auf ebenemUntergrund geparkt ist. Den Motor ausschalten. Etwa fünf Minuten warten, dann den Ölmeßstab herausziehen, abwischen, ganz hineinstecken und wiederherausziehen. Dann den Stand, den das Öl auf dem Meßstab erreicht hat, ablesen. Er muß zwischen der oberen("F") und der unteren Markierung ("L") liegen.

6SELBSTHILFE
6
!
!

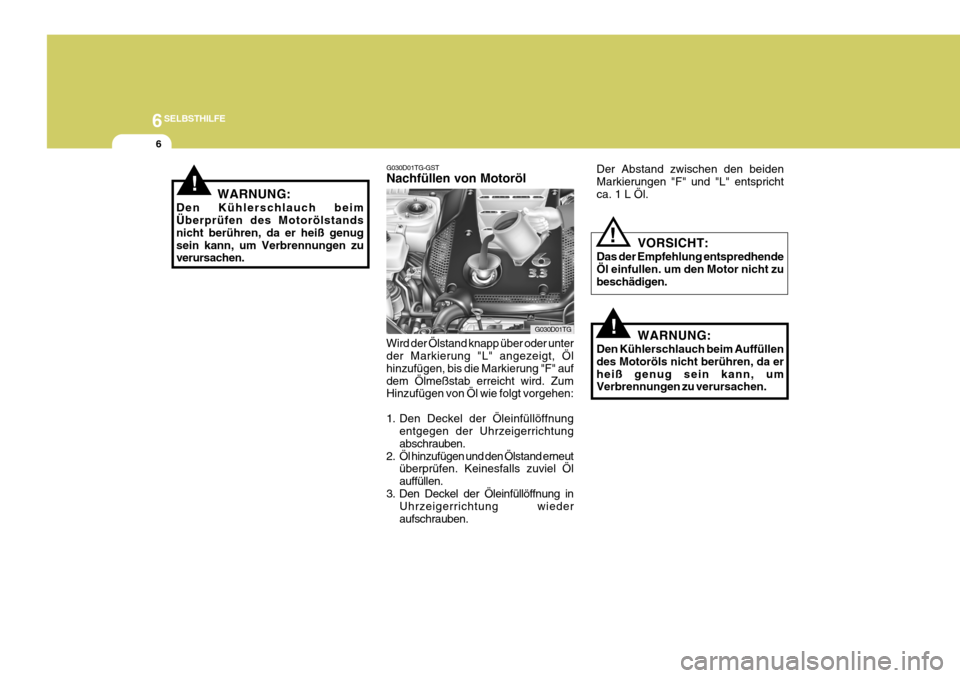

G030D01TG-GST Nachfüllen von Motoröl Wird der Ölstand knapp über oder unter der Markierung "L" angezeigt, Öl hinzufügen, bis die Markierung "F" aufdem Ölmeßstab erreicht wird. Zum Hinzufügen von Öl wie folgt vorgehen:
1. Den Deckel der Öleinfüllöffnung
entgegen der Uhrzeigerrichtung abschrauben.
2. Öl hinzufügen und den Ölstand erneut überprüfen. Keinesfalls zuviel Ölauffüllen.
3. Den Deckel der Öleinfüllöffnung in Uhrzeigerrichtung wiederaufschrauben.
G030D01TG Der Abstand zwischen den beiden Markierungen "F" und "L" entsprichtca. 1 L Öl.
WARNUNG:
Den Kühlerschlauch beim Überprüfen des Motorölstands nicht berühren, da er heiß genugsein kann, um Verbrennungen zu verursachen.
! VORSICHT:
Das der Empfehlung entspredhende Öl einfullen. um den Motor nicht zubeschädigen.
WARNUNG:
Den Kühlerschlauch beim Auffüllendes Motoröls nicht berühren, da erheiß genug sein kann, um Verbrennungen zu verursachen.

6
SELBSTHILFE
7
!
G350A01A-GST ÖLVERBRAUCH Funktion des Motoröls Das Motoröl dient zur Schmierung und Kühlung des Motorinneren. Ölverbrauch Es ist normal, daß ein Motor bei normalem Fahrverhalten etwasMotoröl verbraucht. Die Ursachen für den Ölverbrauch in einem normalen Motor sind wie folgt:
o Öl wird zur Schmierung von Kolben,
Kolbenringen und Zylindern verwendet. Wenn ein Kolben im Zylinder nach unten bewegt wird, verbleibt ein dünner Ölfilm auf derZylinderwand. Durch hohen
Unterdruck, der während des Motorbetriebs erzeugt wird, wirdetwas Öl in den Brennraum gesogen. Dieses Öl, zusammen mit etwas Öl von der Zylinderwand, wird währenddes Verbrennungsprozesses durch die sehr heißen Verbrennungsgase verbrannt. o Der Ölverbrauch hängt in
besonderem Maße von derViskosität und der Qualität des Öls, der Motordrehzahl und dem Fahrverhalten usw. ab. Beischwierigen Einsatzbedingungen wird mehr Öl verbraucht, z.B. bei hohen Geschwindigkeiten undhäufigem Beschleunigen und Abbremsen.
HINWEIS: Gebrauchtes Motoröl immer auf um- weltfreundliche Weise entsorgen. Es sollte in einem dichten Behälteraufbewahrt und zur Rückgewinnung zu einer Tankstelle gebracht werden. Das Öl nicht auf den Erdbodenschütten oder in den Haushaltsabfall geben.
WARNUNG:
Gebrauchtes Motoröl kann beilängerem Kontakt mit der Haut zu Hautreizungen oder -krebs führen. Dies ist zwar nicht von Belang, wenn das Motoröl wie vorgeschriebengehandhabt wird, allerdings sollten grundsätzlich nach der Handhabung gebrauchten Öls die Hände so schnellwie möglich mit Seife und warmem Wasser gewaschen werden.

6SELBSTHILFE
8
!
ÜBERPRÜFUNG UND AUSWECHSLUNG DESMOTORKÜHLMITTELS
-15 (5)
-25 (-13) -35 (-31) -45 (-49)
G050A01TG-AST
G050B01A-AST Empfohlenes Kühlmittel Ein qualitativ hochwertiges Äthylen- Glykol-Kühlmittel in einemMischungsverhältnis von 50/50 mit Wasser verwenden. Das Kühlmittel muß mit den Aluminiumteilen desMotors verträglich sein. Es dürfen keine zusätzlichen Korrosionsschutzmittel oder Zusätze verwendet werden. ZumFrost- und Korrosionsschutz muß das Kühlsystem mit einem korrekt konzentrierten Kühlmittel der richtigenKlasse versorgt werden.
WARNUNG:
Den Kühlerdeckel nicht bei heißem Motor abschrauben. Bei heißem Motor steht das Kühlmittel unterDruck und kann beim Öffnen des Deckels herausgeschleudert werden. Wird diese Vor-sichtsmaßnahme nicht beachtet, können schwere Verbrennungen die Folge sein.
KühlmittelkonzentrationUmgebungs-
temperatur
°C (°F)
Frost-
schutzlösung 35% 40% 50% 60% Wasser
65%60%50%40%
VORSICHT:
Der Gemischanteil des Frostschutzmittels darf niemals 60% über- oder 35% unterschreiten;andernfalls kann es zu Beschädigungen des Kühlsystems kommen.! Die korrekte Konzentration des nachzufüllenden oder auszutau
-
schenden Kühlmittels ist der nachfolgenden Tabelle zu entnehmen.
HINWEIS: Kühlmittel sollten von einer autori- sierten Hyundai-Werkstatt gewech- selt werden.

6
SELBSTHILFE
9
!
G050C01TG VORSICHT:
o Kühlmittel kann den Lack des Fahrzeugs angreifen. Gelangt Kühlmittel auf die Fahrzeugfläche, muß esgründlich mit klarem Wasser abgewaschen werden.
o Der Motor in Ihrem Fahrzeug
verfügt über Aluminiumteile undmuß daher von eine Kühlmittel auf Äthylenglykolbasis vorKorrosion und Einfrieren geschützt werden. Kein hartes Wasser verwenden. Hartes Wasser kann Motorschäden aufgrund vonKorrosion, Überhitzung oder Einfrieren verursachen. WARNUNG:
Der Kühlerlüfter wird über dieKühlmitteltemperatur gesteuert und kann daher manchmal auch beiausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe des Kühlerlüfters äußerst vorsichtig vorgehen, umVerletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltetder Kühlerlüfter automatisch aus. Dies ist Normalzustand.

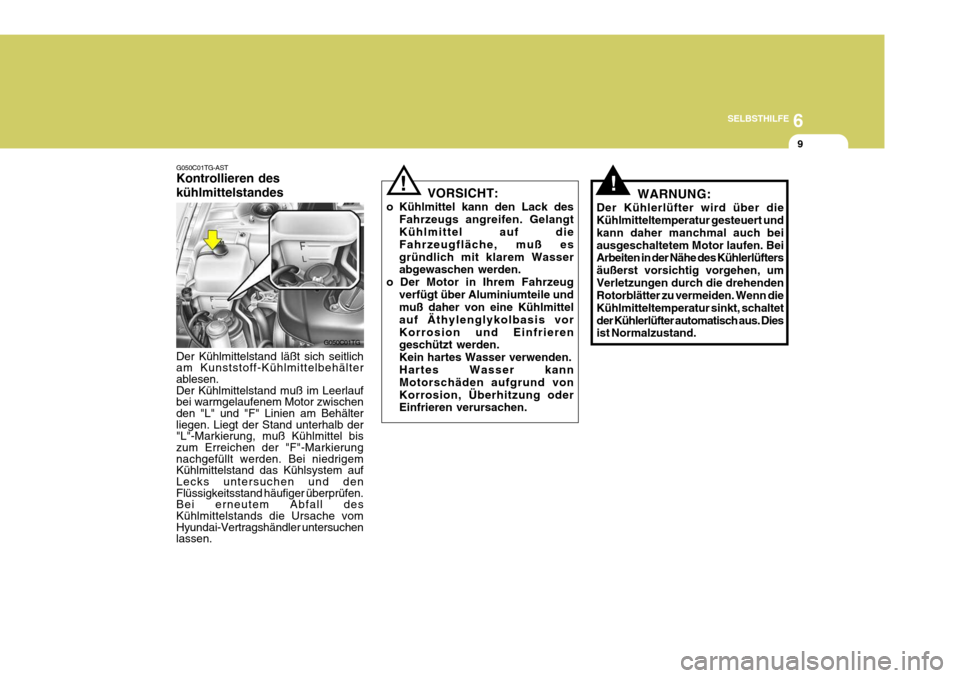

G050C01TG-AST Kontrollieren des kühlmittelstandes Der Kühlmittelstand läßt sich seitlich am Kunststoff-Kühlmittelbehälter ablesen. Der Kühlmittelstand muß im Leerlaufbei warmgelaufenem Motor zwischen den "L" und "F" Linien am Behälter liegen. Liegt der Stand unterhalb der"L"-Markierung, muß Kühlmittel bis zum Erreichen der "F"-Markierung nachgefüllt werden. Bei niedrigemKühlmittelstand das Kühlsystem auf Lecks untersuchen und den Flüssigkeitsstand häufiger überprüfen.Bei erneutem Abfall des Kühlmittelstands die Ursache vom Hyundai-Vertragshändler untersuchenlassen.
!

6SELBSTHILFE
10
G060A01TG-GST

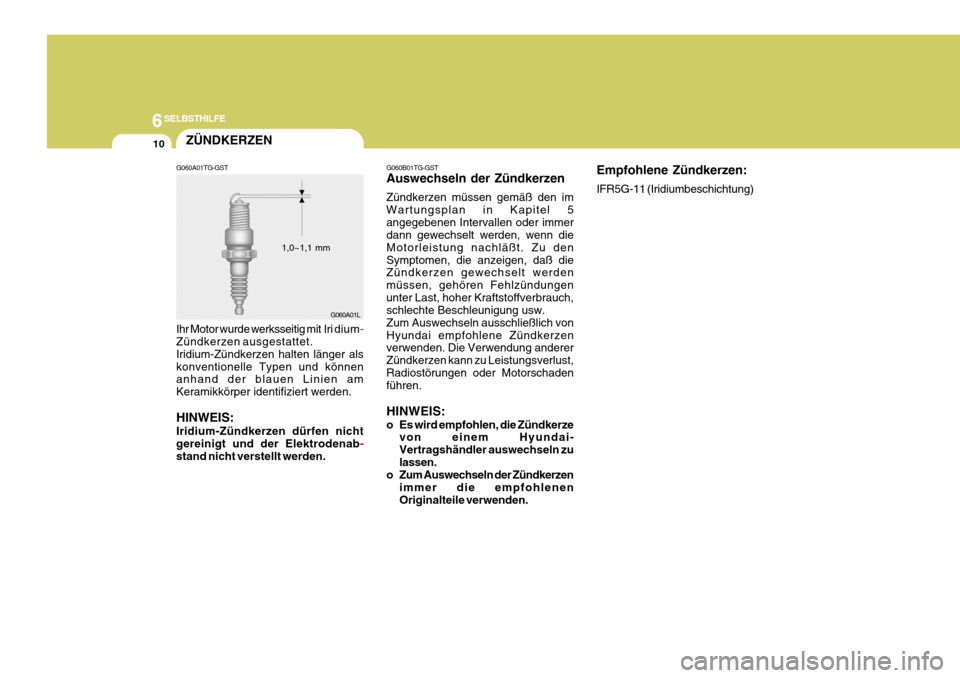

Ihr Motor wurde werksseitig mit Iri
dium
-
Zündkerzen ausgestattet. Iridium-Zündkerzen halten länger alskonventionelle Typen und können anhand der blauen Linien am Keramikkörper identifiziert werden. HINWEIS: Iridium-Zündkerzen dürfen nicht gereinigt und der Elektrodenab
-
stand nicht verstellt werden.ZÜNDKERZEN
G060B01TG-GST Auswechseln der Zündkerzen Zündkerzen müssen gemäß den im Wartungsplan in Kapitel 5angegebenen Intervallen oder immer dann gewechselt werden, wenn die Motorleistung nachläßt. Zu denSymptomen, die anzeigen, daß die Zündkerzen gewechselt werden müssen, gehören Fehlzündungenunter Last, hoher Kraftstoffverbrauch, schlechte Beschleunigung usw. Zum Auswechseln ausschließlich vonHyundai empfohlene Zündkerzen verwenden. Die Verwendung anderer Zündkerzen kann zu Leistungsverlust,Radiostörungen oder Motorschaden führen. HINWEIS:
o Es wird empfohlen, die Zündkerzevon einem Hyundai- Vertragshändler auswechseln zulassen.
o Zum Auswechseln der Zündkerzen
immer die empfohlenenOriginalteile verwenden.
G060A01L
1,0~1,1 mm Empfohlene Zündkerzen: IFR5G-11 (Iridiumbeschichtung)

6
SELBSTHILFE
11FRONTSCHEIBEN- WISCHERBLÄTTERAUSWECHSELN DES LUFTFILTERS
G080A02A-AST
VORSICHT:
o Wird das Fahrzeug ohne einen geeigneten Luftfilter betrieben, kann es zu übermäßigem Verschleiß des Motors kommen.
o Beim Herausnehmen des Luftfilters darauf achten, daß keinStaub oder Schmutz in denLuftansaugstutzen gelangt. Eventuell diesen reinigen.
!
Die Wischerblätter müssen sorgfältig von Zeit zu Zeit überprüft und gereinigt werden, um Ansammlungen vonStraßenschmutz und anderen Fremdpartikeln zu entfernen. Die Wischerblätter und -arme mit einemsauberen Schwamm oder Tuch und mit milder Seife oder einem Reinigungsmittel und Wasser säubern.Hinterlassen die Wischerblätter Streifen oder schmieren sie auf der Scheibe, müssen sie ersetzt werden.
G070A03Y-AST
Das Auswechseln des Luftfilters wirdwie folgt durchgeführt:
1. Klemmen rund um die Filterabdeckung öffnen.
2. Anschließend kann die
Filterabdeckung entfernt, der alte Luftfilter herausgenommen und der neue Luftfilter eingesetzt werden.
Es wird empfohlen, nur Hyundai-Origi-nal-Ersatzteile zu verwenden.
HTG5013G080A01TG
