2005 Alfa Romeo 159 Notice d'entretien (in French)

215
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

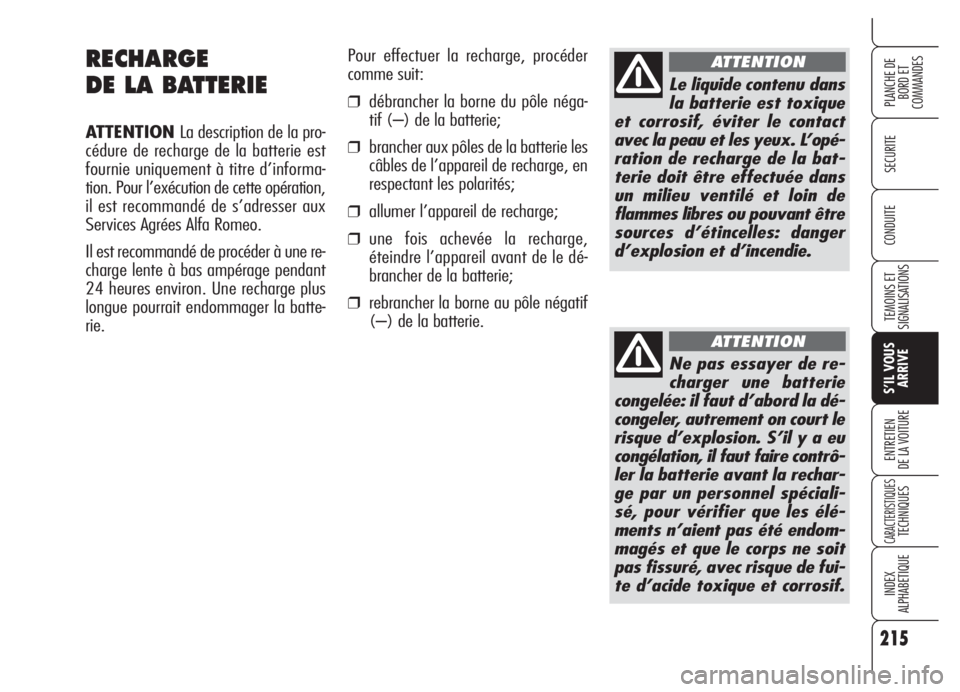

RECHARGE
DE LA BATTERIE
ATTENTION La description de la pro-
cédure de recharge de la batterie est
fournie uniquement à titre d’informa-
tion. Pour l’exécution de cette opération,
il est recommandé de s’adresser aux
Services Agrées Alfa Romeo.
Il est recommandé de procéder à une re-
charge lente à bas ampérage pendant
24 heures environ. Une recharge plus
longue pourrait endommager la batte-
rie.Pour effectuer la recharge, procéder
comme suit:
❒débrancher la borne du pôle néga-
tif (–) de la batterie;
❒brancher aux pôles de la batterie les
câbles de l’appareil de recharge, en
respectant les polarités;
❒allumer l’appareil de recharge;
❒une fois achevée la recharge,
éteindre l’appareil avant de le dé-
brancher de la batterie;
❒rebrancher la borne au pôle négatif
(–) de la batterie.
Le liquide contenu dans
la batterie est toxique
et corrosif, éviter le contact
avec la peau et les yeux. L’opé-
ration de recharge de la bat-
terie doit être effectuée dans
un milieu ventilé et loin de
flammes libres ou pouvant être
sources d’étincelles: danger
d’explosion et d’incendie.
ATTENTION
Ne pas essayer de re-
charger une batterie
congelée: il faut d’abord la dé-
congeler, autrement on court le
risque d’explosion. S’il y a eu
congélation, il faut faire contrô-
ler la batterie avant la rechar-
ge par un personnel spéciali-
sé, pour vérifier que les élé-
ments n’aient pas été endom-
magés et que le corps ne soit
pas fissuré, avec risque de fui-
te d’acide toxique et corrosif.
ATTENTION

216
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
AVEC LE CRIC
Voir ce qui est décrit au paragraphe
“Remplacement d’une roue” dans ce
chapitre.

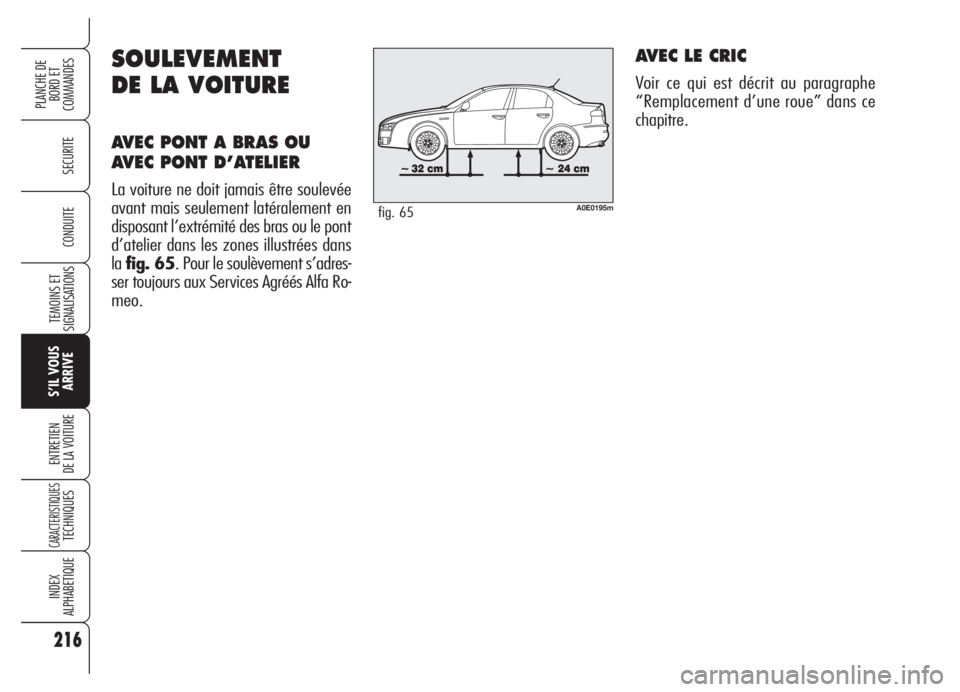

SOULEVEMENT
DE LA VOITURE
AVEC PONT A BRAS OU
AVEC PONT D’ATELIER
La voiture ne doit jamais être soulevée
avant mais seulement latéralement en
disposant l’extrémité des bras ou le pont
d’atelier dans les zones illustrées dans
lafig. 65. Pour le soulèvement s’adres-
ser toujours aux Services Agréés Alfa Ro-
meo.A0E0195mfig. 65

217
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

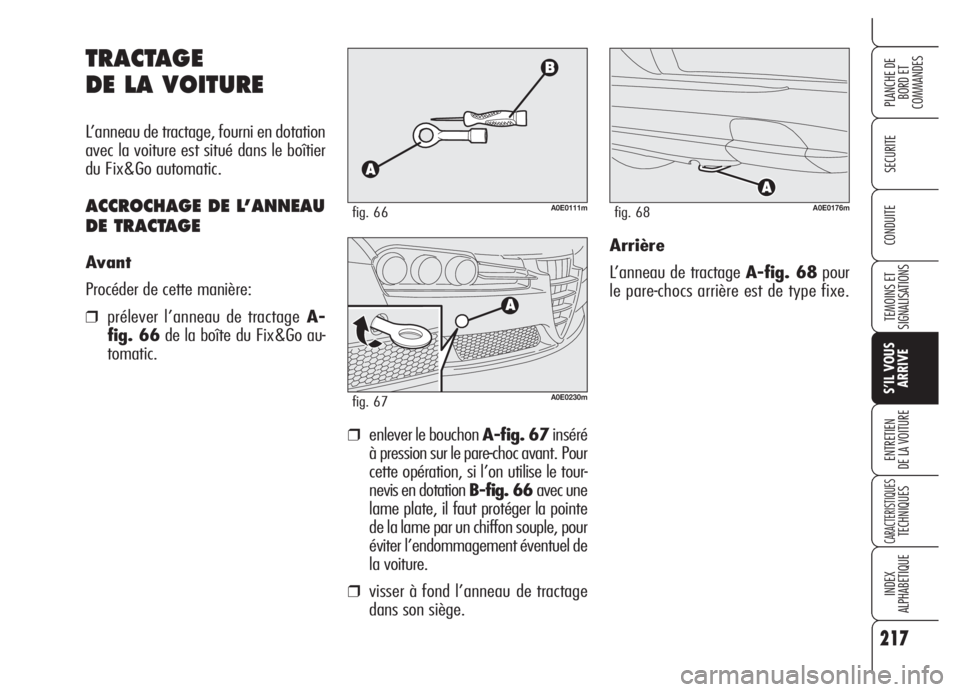

TRACTAGE
DE LA VOITURE
L’anneau de tractage, fourni en dotation
avec la voiture est situé dans le boîtier
du Fix&Go automatic.
ACCROCHAGE DE L’ANNEAU
DE TRACTAGE
Avant
Procéder de cette manière:
❒prélever l’anneau de tractageA-
fig. 66de la boîte du Fix&Go au-
tomatic.Arrière
L’anneau de tractage A-fig. 68pour
le pare-chocs arrière est de type fixe.
❒enlever le bouchon A-fig. 67inséré
à pression sur le pare-choc avant. Pour
cette opération, si l’on utilise le tour-
nevis en dotation B-fig. 66 avec une
lame plate, il faut protéger la pointe
de la lame par un chiffon souple, pour
éviter l’endommagement éventuel de
la voiture.
❒visser à fond l’anneau de tractage
dans son siège.
A0E0230mfig. 67
A0E0176mfig. 68A0E0111mfig. 66

218
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

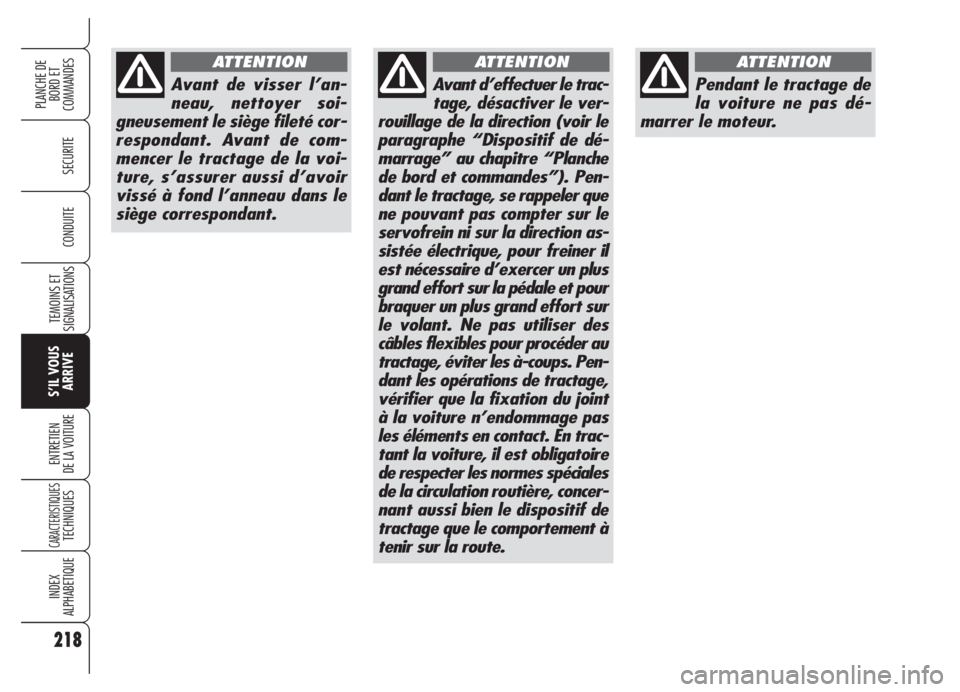

Pendant le tractage de
la voiture ne pas dé-
marrer le moteur.
ATTENTION
Avant de visser l’an-
neau, nettoyer soi-
gneusement le siège fileté cor-
respondant. Avant de com-
mencer le tractage de la voi-
ture, s’assurer aussi d’avoir
vissé à fond l’anneau dans le
siège correspondant.
ATTENTION
Avant d’effectuer le trac-
tage, désactiver le ver-
rouillage de la direction (voir le
paragraphe “Dispositif de dé-
marrage” au chapitre “Planche
de bord et commandes”). Pen-
dant le tractage, se rappeler que
ne pouvant pas compter sur le
servofrein ni sur la direction as-
sistée électrique, pour freiner il
est nécessaire d’exercer un plus
grand effort sur la pédale et pour
braquer un plus grand effort sur
le volant. Ne pas utiliser des
câbles flexibles pour procéder au
tractage, éviter les à-coups. Pen-
dant les opérations de tractage,
vérifier que la fixation du joint
à la voiture n’endommage pas
les éléments en contact. En trac-
tant la voiture, il est obligatoire
de respecter les normes spéciales
de la circulation routière, concer-
nant aussi bien le dispositif de
tractage que le comportement à
tenir sur la route.
ATTENTION

219
CONDUITE
S’IL VOUS
ARRIVE
IN EMERGENZA
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
TEMOINS ET
SIGNALISATIONS
E E
N N
T T
R R
E E
T T
I I
E E
N N
D D
E E
L L
A A
V V
O O
I I
T T
U U
R R
E E

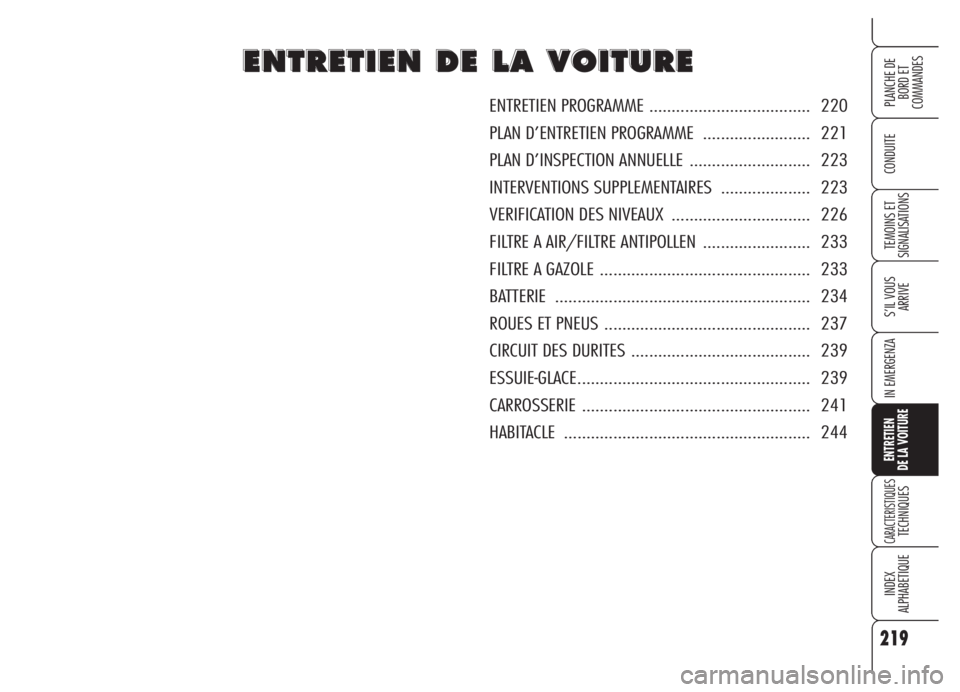

ENTRETIEN PROGRAMME .................................... 220
PLAN D’ENTRETIEN PROGRAMME ........................ 221
PLAN D’INSPECTION ANNUELLE ........................... 223
INTERVENTIONS SUPPLEMENTAIRES .................... 223
VERIFICATION DES NIVEAUX ............................... 226
FILTRE A AIR/FILTRE ANTIPOLLEN ........................ 233
FILTRE A GAZOLE ............................................... 233
BATTERIE ......................................................... 234
ROUES ET PNEUS .............................................. 237
CIRCUIT DES DURITES ........................................ 239
ESSUIE-GLACE.................................................... 239
CARROSSERIE ................................................... 241
HABITACLE ....................................................... 244

220
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
ENTRETIEN
PROGRAMME
Un entretien correct est déterminant pour
garantir à la voiture une longue durée
dans des conditions optimales.
Pour cette raison Alfa Romeo a prévu une
série de contrôles et d’interventions d’en-
tretien tous les 30.000 kilomètres.
ATTENTIONA 2000 km de l’échéan-
ce de l’entretien, l’affichage visualise un
message.
Toutefois, l’entretien programmé ne suf-
fit pas à affronter complètement toutes
les exigences de la voiture: même pen-
dant la période initiale avant le coupon
des 30.000 km et ensuite, entre un cou-
pon et le suivant, il faut toujours effectuer
les contrôles ordinaires, comme par
exemple le contrôle systématique avec
appoint éventuel du niveau des liquides,
du gonflage des pneus, etc...ATTENTIONLes coupons d’Entretien
Programmé sont indiqués par le Construc-
teur. La non-exécution de ces coupons
peut provoquer la perte de la garantie.
Le service d’Entretien Programmé est as-
suré par tous les Services Agréés Alfa Ro-
meo à des temps fixés d’avance.
Si pendant l’exécution de chaque inter-
vention, en plus des opérations prévues,
il s’avérait nécessaire de procéder à d’ul-
térieurs remplacements ou réparations,
ces dernières ne pourront être effectuées
qu’avec l’accord explicite du Client.ATTENTIONIl est recommandé de si-
gnaler immédiatement aux Services
Agréés Alfa Romeo de petites anomalies
de fonctionnement éventuelles sans at-
tendre l’exécution du prochain coupon.
Si la voiture est souvent employée pour
atteler des remorques, il faut réduire l’in-
tervalle entre un entretien programmé et
l’autre.

221
CONDUITE
S’IL VOUS
ARRIVE
IN EMERGENZA
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
TEMOINS ET
SIGNALISATIONS
30 60 90 120 150 180
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●

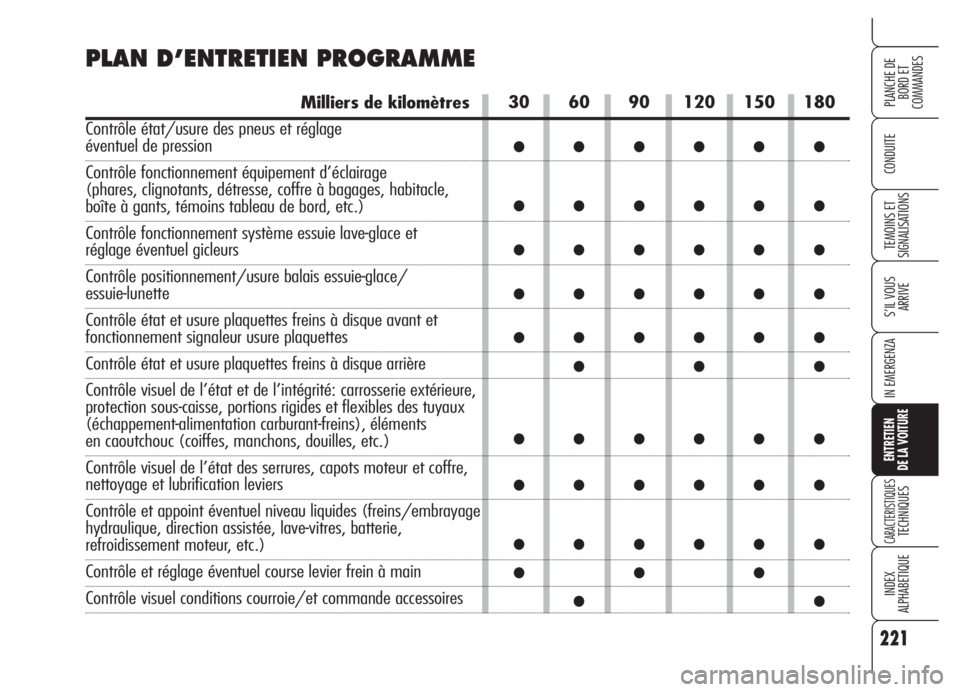

PLAN D’ENTRETIEN PROGRAMME
Milliers de kilomètres
Contrôle état/usure des pneus et réglage
éventuel de pression
Contrôle fonctionnement équipement d’éclairage
(phares, clignotants, détresse, coffre à bagages, habitacle,
boîte à gants, témoins tableau de bord, etc.)
Contrôle fonctionnement système essuie lave-glace et
réglage éventuel gicleurs
Contrôle positionnement/usure balais essuie-glace/
essuie-lunette
Contrôle état et usure plaquettes freins à disque avant et
fonctionnement signaleur usure plaquettes
Contrôle état et usure plaquettes freins à disque arrière
Contrôle visuel de l’état et de l’intégrité: carrosserie extérieure,
protection sous-caisse, portions rigides et flexibles des tuyaux
(échappement-alimentation carburant-freins), éléments
en caoutchouc (coiffes, manchons, douilles, etc.)
Contrôle visuel de l’état des serrures, capots moteur et coffre,
nettoyage et lubrification leviers
Contrôle et appoint éventuel niveau liquides (freins/embrayage
hydraulique, direction assistée, lave-vitres, batterie,
refroidissement moteur, etc.)
Contrôle et réglage éventuel course levier frein à main
Contrôle visuel conditions courroie/et commande accessoires

222
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Milliers de kilomètres
Contrôle et réglage éventuel jeu poussoirs
(version 1.9 JTDM8v)
Contrôle émissions à l’échappement (versions essence)
Contrôle émissions/fumées (versions diesel)
Vérification système anti-évaporation (version essence)
Contrôle fonctionnalité systèmes de contrôle moteur
(par prise diagnostic)
Remplacement courroie/et commande accessoires
Remplacement courroie crantée commande distribution
(versions diesel) (*)
Remplacement bougies allumage (versions essence)
Remplacement filtre carburant (versions diesel)
Remplacement cartouche filtre à air (versions essence)
Remplacement cartouche filtre à air (versions diesel)
Remplacement huile moteur et filtre huile (versions essence)
Remplacement huile moteur et filtre huile
(versions diesel - DPF)(**)
Remplacement liquide freins (ou bien tous les 24 mois)
Remplacement filtre antipollen (ou bien tous les 12 mois)
(*) Indépendamment du kilométrage, la courroie commande distribution doit être remplacée tous les 3 ans en cas d’utilisation sévère
(climats froids, circulation en ville, longues permanences au ralenti) ou bien tous les 5 ans.
(**) L’huile moteur et le filtre huile doivent être remplacés en fonction de leur vraie dégradation, visualisée par le témoin ou message
(si prévu) sur le tableau de bord (voir chapitre “Témoins et Signalisations”) ou quand même tous les 2 ans.
30 60 90 120 150 180
●●●
●●●●●●
●●●●●●
●●
●●●●●●
●
●
●
●●●
●●●
●●●●●●
●●●●●●
●●●
●●●●●●
