2005 Alfa Romeo 159 Notice d'entretien (in French)

207
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

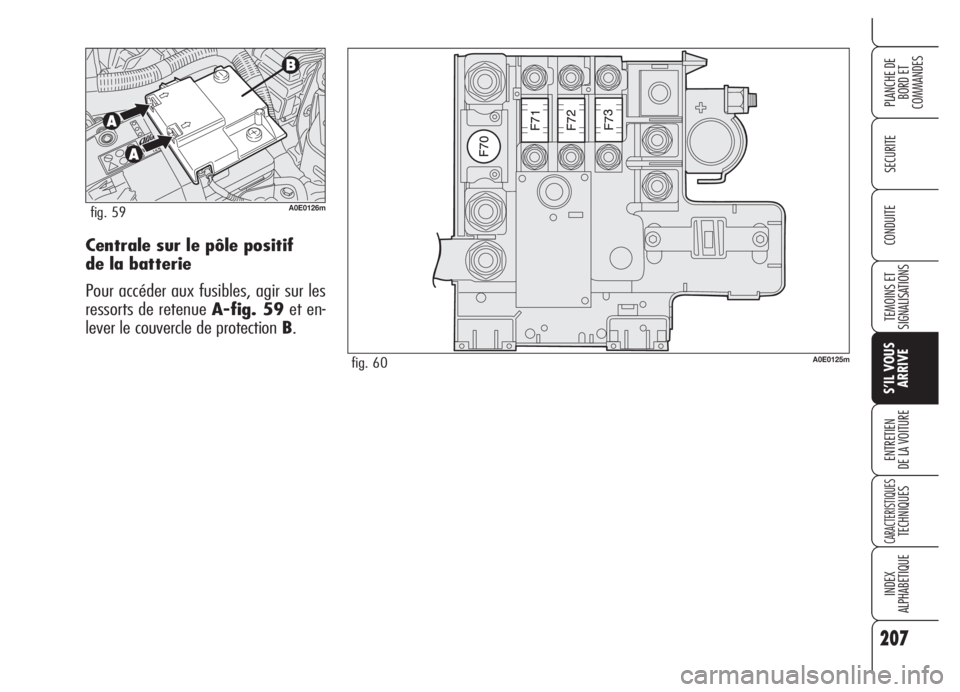

CONDUITECentrale sur le pôle positif
de la batterie
Pour accéder aux fusibles, agir sur les
ressorts de retenue A-fig. 59et en-
lever le couvercle de protection B.
A0E0126mfig. 59
A0E0125mfig. 60

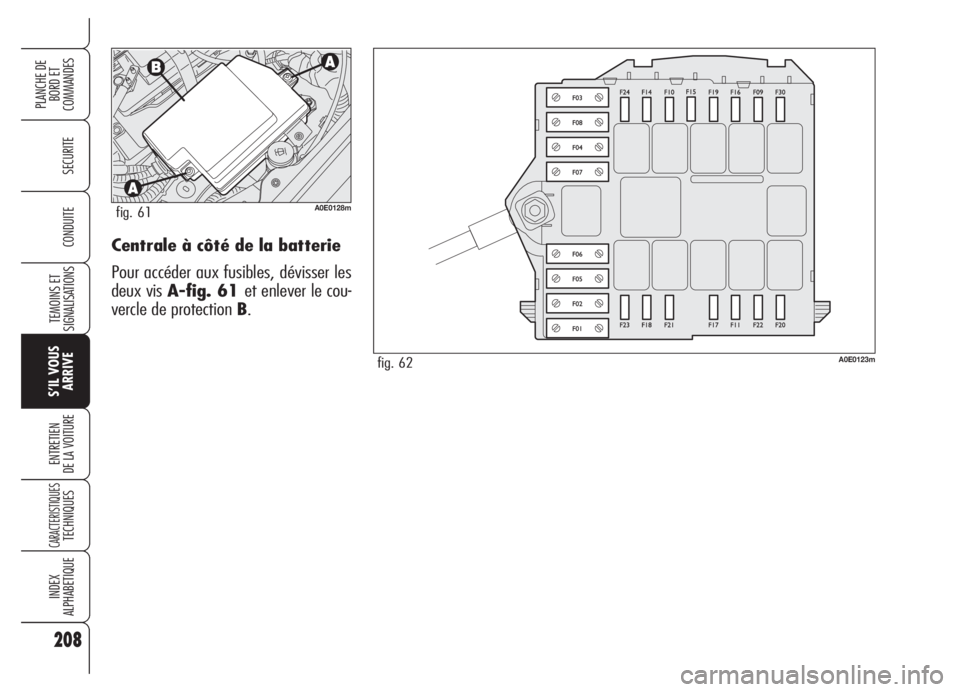

Centrale à côté de la batterie
Pour accéder aux fusibles, dévisser les
deux vis A-fig. 61 et enlever le cou-
vercle de protection B.
208
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0E0128mfig. 61
A0E0123mfig. 62

209
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

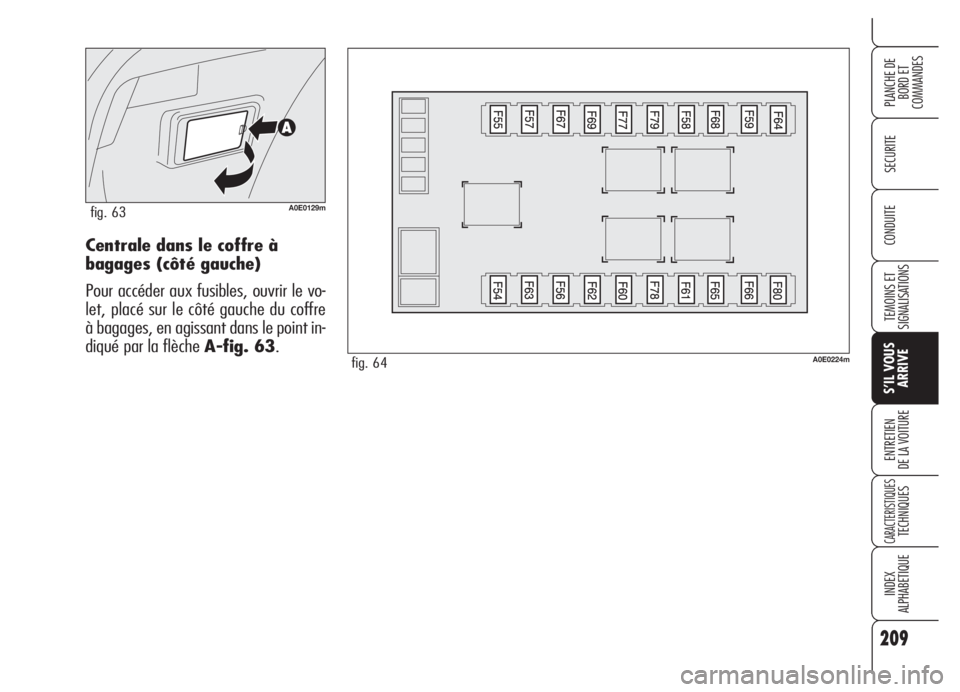

CONDUITECentrale dans le coffre à
bagages (côté gauche)
Pour accéder aux fusibles, ouvrir le vo-
let, placé sur le côté gauche du coffre
à bagages, en agissant dans le point in-
diqué par la flèche A-fig. 63.
A0E0129mfig. 63
A0E0224mfig. 64

210
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

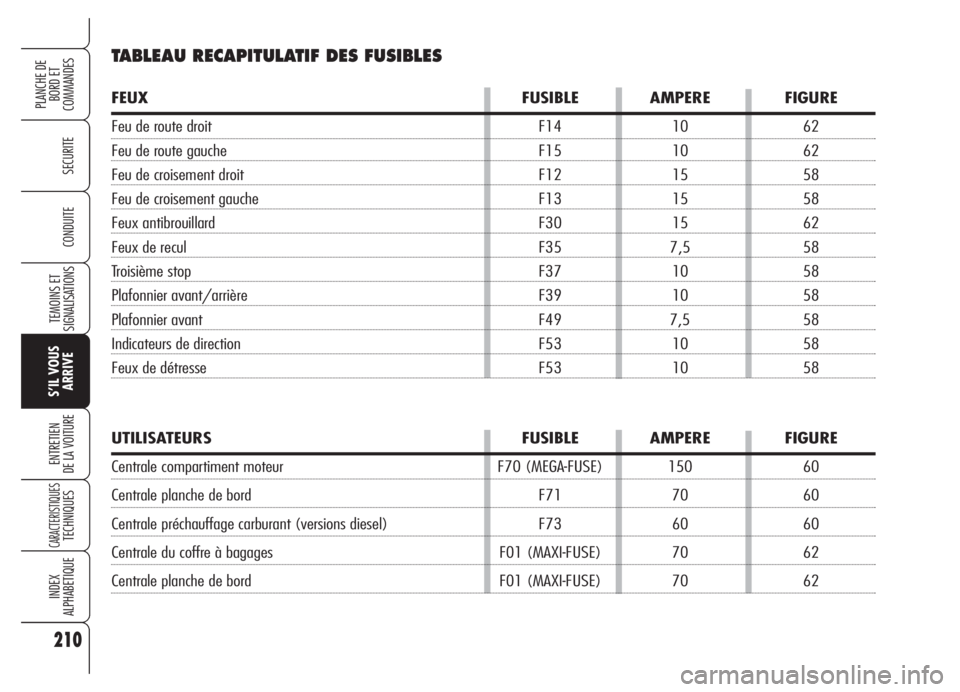

TABLEAU RECAPITULATIF DES FUSIBLES
FEUX FUSIBLE AMPERE FIGURE
Feu de route droit F14 10 62
Feu de route gauche F15 10 62
Feu de croisement droit F12 15 58
Feu de croisement gauche F13 15 58
Feux antibrouillard F30 15 62
Feux de recul F35 7,5 58
Troisième stop F37 10 58
Plafonnier avant/arrière F39 10 58
Plafonnier avant F49 7,5 58
Indicateurs de direction F53 10 58
Feux de détresse F53 10 58
UTILISATEURS FUSIBLE AMPERE FIGURE
Centrale compartiment moteur F70 (MEGA-FUSE) 150 60
Centrale planche de bord F71 70 60
Centrale préchauffage carburant (versions diesel) F73 60 60
Centrale du coffre à bagages F01 (MAXI-FUSE) 70 62
Centrale planche de bord F01 (MAXI-FUSE) 70 62

211
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
UTILISATEURS FUSIBLE AMPERE FIGURE
Electroventilateur climatiseur F02 (MAXI-FUSE) 40 62
Verrouillage de la direction électrique F03 (MAXI-FUSE) 20 62
Nœud de freinage (pompe) F04 (MAXI-FUSE) 40 62
Nœud de freinage (électrovanne) F05 (MAXI-FUSE) 40 62
Electroventilateur radiateur (basse vitesse) F06 (MAXI-FUSE) 40 62
Electroventilateur radiateur (vitesse élevée) F07 (MAXI-FUSE) 50 62
Lave-phares F09 20 62
Alarmes sonores F10 15 62
Services différents secondaires injection électronique F11 15 62
+ INT pour système injection électronique F16 7,5 62
Services primaires injection électronique F17 10 62
Nœud contrôle moteur F18 15 62
Compresseur climatiseur F19 7,5 62
Réchauffeur pare-brise F20 20 62
Alimentation pompe carburant F21 20 62
Bobines allumage/injecteurs (versions essence) F22 15 62
Services primaires injection électronique (versions diesel) F22 20 62
Alimentation autoradio/Système de navigation F23 15 62
Nœud Body Computer/Bobine relais lave-phares F31 7,5 58
Nœud porte conducteur/nœud porte passager/dispositif
de démarrage F32 15 58
Lève-glaces arrière gauche F33 20 58
Lève-glaces arrière droit F34 20 58

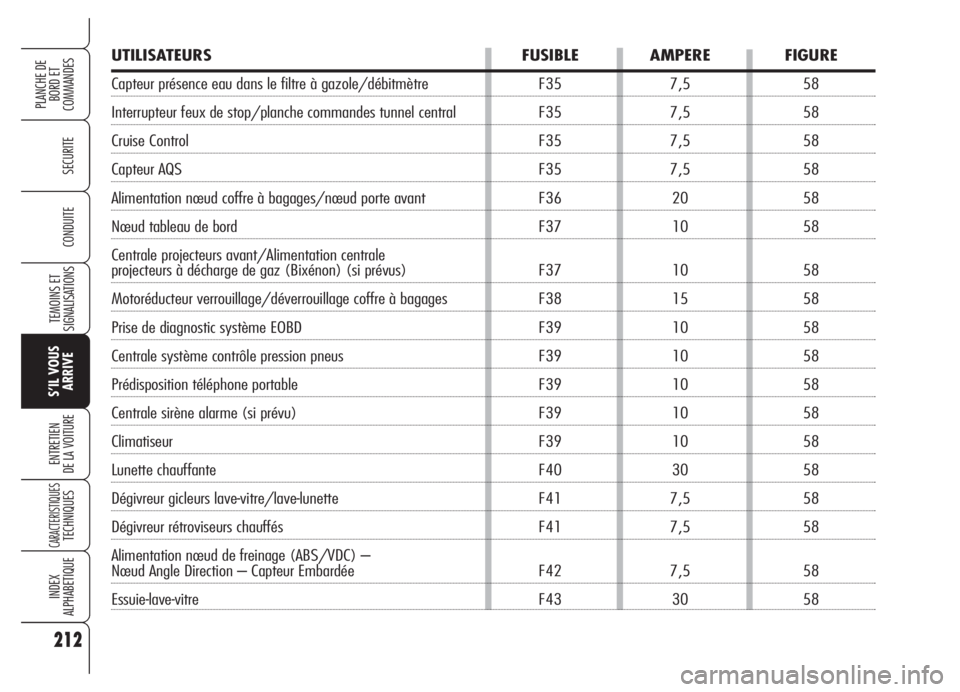

UTILISATEURS FUSIBLE AMPERE FIGURE
Capteur présence eau dans le filtre à gazole/débitmètre F35 7,5 58
Interrupteur feux de stop/planche commandes tunnel central F35 7,5 58
Cruise Control F35 7,5 58
Capteur AQS F35 7,5 58
Alimentation nœud coffre à bagages/nœud porte avant F36 20 58
Nœud tableau de bord F37 10 58
Centrale projecteurs avant/Alimentation centrale
projecteurs à décharge de gaz (Bixénon) (si prévus) F37 10 58
Motoréducteur verrouillage/déverrouillage coffre à bagages F38 15 58
Prise de diagnostic système EOBD F39 10 58
Centrale système contrôle pression pneus F39 10 58
Prédisposition téléphone portable F39 10 58
Centrale sirène alarme (si prévu) F39 10 58
Climatiseur F39 10 58
Lunette chauffante F40 30 58
Dégivreur gicleurs lave-vitre/lave-lunette F41 7,5 58
Dégivreur rétroviseurs chauffés F41 7,5 58
Alimentation nœud de freinage (ABS/VDC) –
Nœud Angle Direction – Capteur Embardée F42 7,5 58
Essuie-lave-vitre F43 30 58
212
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

213
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
UTILISATEURS FUSIBLE AMPERE FIGURE
Allume-cigares avant sur meuble central F44 10 58
Centrale toit ouvrant (rideau) F45 20 58
Toit ouvrant F46 20 58
Lève-glace avant gauche F47 20 58
Lève-glace avant droit/centrale gestion
porte côté passager F48 30 58
Système de navigation F49 7,5 58
Centrale capteur de pluie F49 7,5 58
Nœud volant F49 7,5 58
Toit ouvrant F49 7,5 58
Planche boutons de commande F49 7,5 58
Centrale alarme volumétriques F49 7,5 58
Nœud capteurs de stationnement F49 7,5 58
Planche commandes tunnel central F49 7,5 58
Eclairage commandes sièges avant F49 7,5 58
Services sur le pare-brise F49 7,5 58
Prédisposition téléphone portable F39 10 58
Bouton START/STOP F49 7,5 58
Système Air Bag F50 7,5 58
Centrale système contrôle pression pneus F51 7,5 58

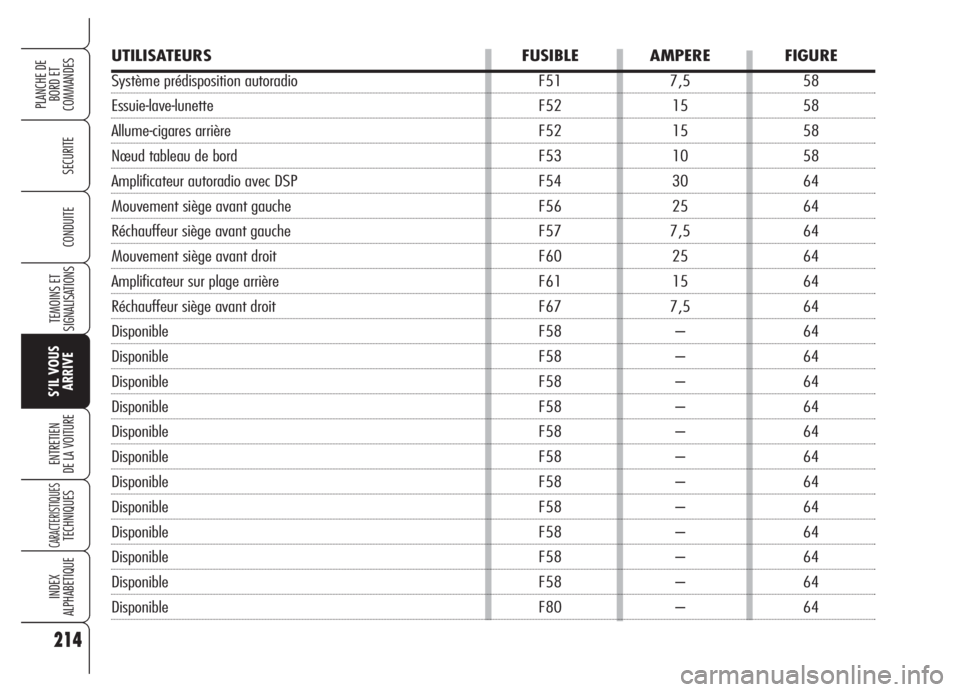

UTILISATEURS FUSIBLE AMPERE FIGURE
Système prédisposition autoradio F51 7,5 58
Essuie-lave-lunette F52 15 58
Allume-cigares arrière F52 15 58
Nœud tableau de bord F53 10 58
Amplificateur autoradio avec DSP F54 30 64
Mouvement siège avant gauche F56 25 64
Réchauffeur siège avant gauche F57 7,5 64
Mouvement siège avant droit F60 25 64
Amplificateur sur plage arrière F61 15 64
Réchauffeur siège avant droit F67 7,5 64
Disponible F58 – 64
Disponible F58 – 64
Disponible F58 – 64
Disponible F58 – 64
Disponible F58 – 64
Disponible F58 – 64
Disponible F58 – 64
Disponible F58 – 64
Disponible F58 – 64
Disponible F58 – 64
Disponible F58 – 64
Disponible F80 – 64
