PLAQUE D’IDENTIFICATION
DE LA PEINTURE DE LA
CARROSSERIE
Elle est appliquée dans la partie inté-
rieure du hayon du coffre à bagages fig.
4et fournit les données suivantes:
A.Fabricant de la peinture
B.Désignation de la couleur.
C.Code de la couleur.
D.Code de la couleur pour retouches ou
remise en peinture.
MARQUAGE DU MOTEUR
Il est estampillé sur la partie arrière
gauche, côté boîte de vitesses.

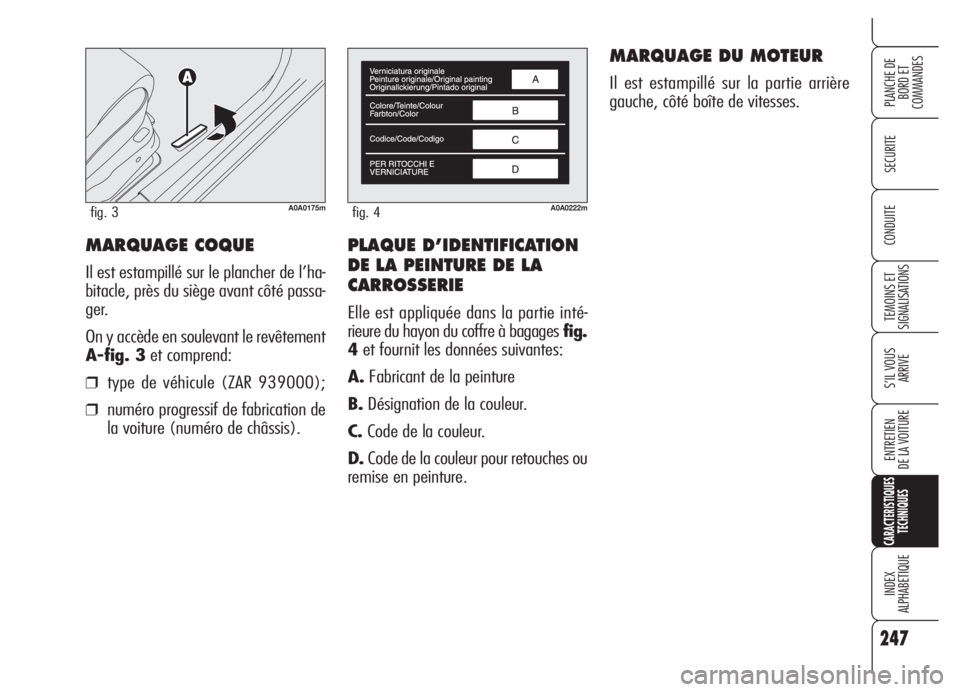

MARQUAGE COQUE
Il est estampillé sur le plancher de l’ha-
bitacle, près du siège avant côté passa-
ger.
On y accède en soulevant le revêtement
A-fig. 3et comprend:
❒type de véhicule (ZAR 939000);
❒numéro progressif de fabrication de
la voiture (numéro de châssis).
247
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0A0222mfig. 4A0A0175mfig. 3

248
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

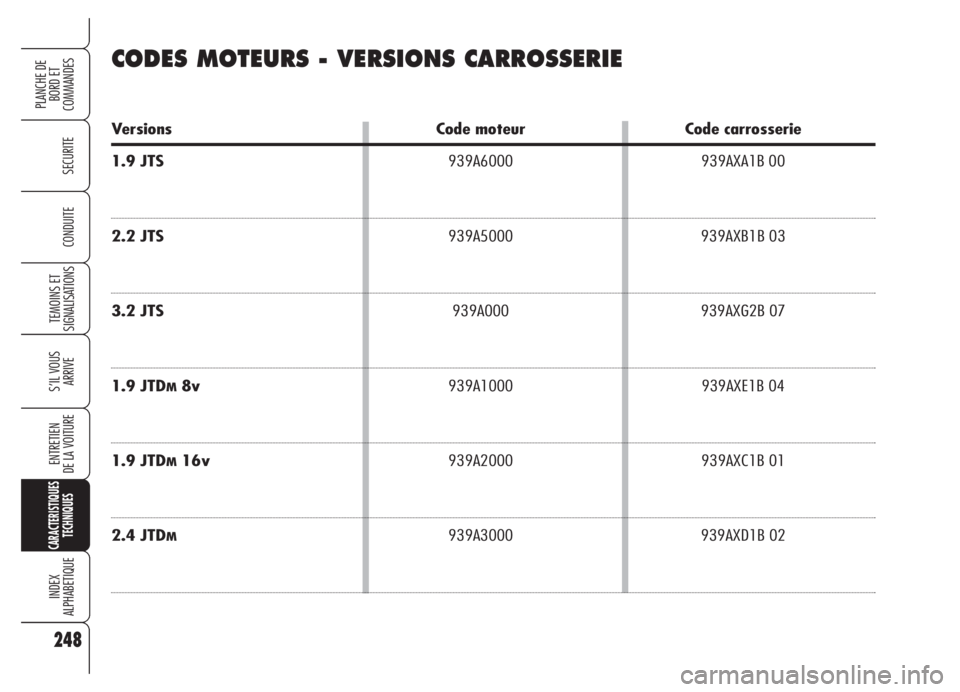

CODES MOTEURS - VERSIONS CARROSSERIE
Versions Code moteur Code carrosserie
1.9 JTS939A6000 939AXA1B 00
2.2 JTS939A5000 939AXB1B 03
3.2 JTS 939A000 939AXG2B 07
1.9 JTDM8v939A1000 939AXE1B 04
1.9 JTDM16v939A2000 939AXC1B 01
2.4 JTDM939A3000 939AXD1B 02

249
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

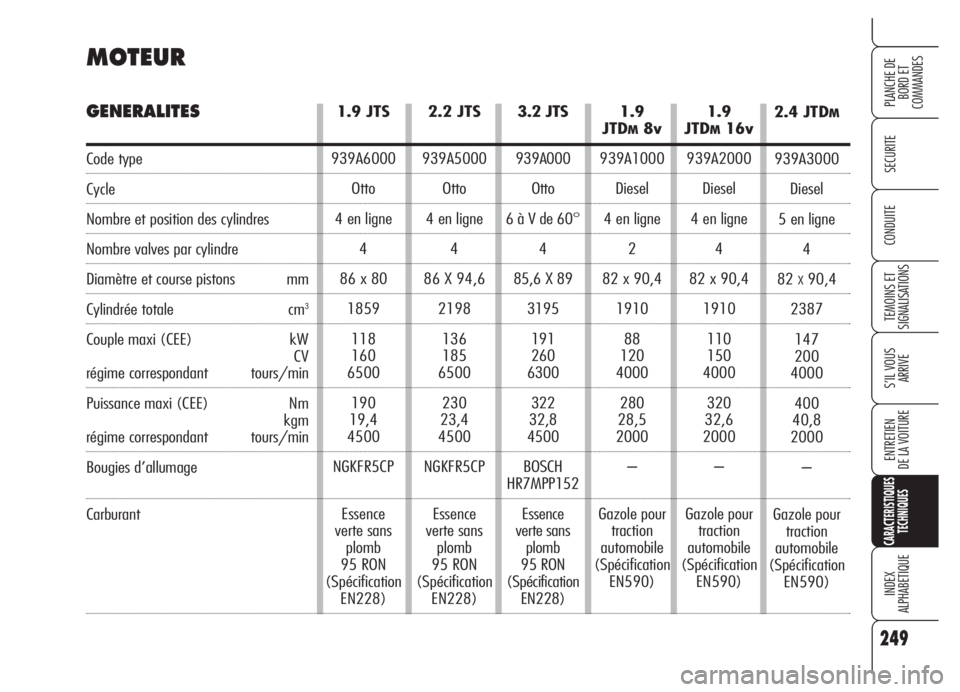

MOTEUR
GENERALITES
Code type
Cycle
Nombre et position des cylindres
Nombre valves par cylindre
Diamètre et course pistons mm
Cylindrée totale cm3
Couple maxi (CEE) kW
CV
régime correspondant tours/min
Puissance maxi (CEE) Nm
kgm
régime correspondant tours/min
Bougies d’allumage
Carburant
1.9 JTS
939A6000
Otto
4 en ligne
4
86 x 80
1859
118
160
6500
190
19,4
4500
NGKFR5CP
Essence
verte sans
plomb
95 RON
(Spécification
EN228)2.2 JTS
939A5000
Otto
4 en ligne
4
86 X 94,6
2198
136
185
6500
230
23,4
4500
NGKFR5CP
Essence
verte sans
plomb
95 RON
(Spécification
EN228)3.2 JTS
939A000
Otto
6 à V de 60°
4
85,6 X 89
3195
191
260
6300
322
32,8
4500
BOSCH
HR7MPP152
Essence
verte sans
plomb
95 RON
(Spécification
EN228)1.9
JTD
M8v
939A1000
Diesel
4 en ligne
2
82 x 90,4
1910
88
120
4000
280
28,5
2000
–
Gazole pour
traction
automobile
(Spécification
EN590)1.9
JTDM16v
939A2000
Diesel
4 en ligne
4
82 x 90,4
1910
110
150
4000
320
32,6
2000
–
Gazole pour
traction
automobile
(Spécification
EN590)2.4 JTD
M
939A3000
Diesel
5 en ligne
4
82
X90,4
2387
147
200
4000
400
40,8
2000
–
Gazole pour
traction
automobile
(Spécification
EN590)

250
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

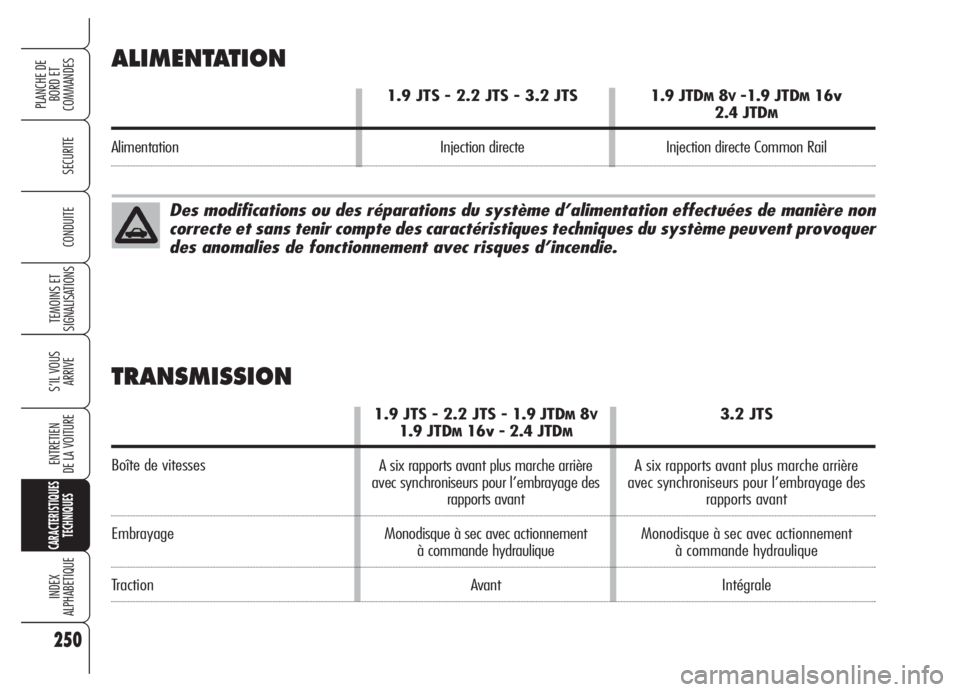

ALIMENTATION
1.9 JTS - 2.2 JTS - 3.2 JTS1.9 JTDM8V-1.9 JTDM16v
2.4 JTDM
Alimentation Injection directe Injection directe Common Rail
Des modifications ou des réparations du système d’alimentation effectuées de manière non
correcte et sans tenir compte des caractéristiques techniques du système peuvent provoquer
des anomalies de fonctionnement avec risques d’incendie.
TRANSMISSION
Boîte de vitesses
Embrayage
Traction1.9 JTS - 2.2 JTS - 1.9 JTD
M8V
1.9 JTDM16v - 2.4 JTDM
A six rapports avant plus marche arrière
avec synchroniseurs pour l’embrayage des
rapports avant
Monodisque à sec avec actionnement
à commande hydraulique
Avant3.2 JTS
A six rapports avant plus marche arrière
avec synchroniseurs pour l’embrayage des
rapports avant
Monodisque à sec avec actionnement
à commande hydraulique
Intégrale

251
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
1.9 JTS - 2.2 JTS - 1.9 JTDM8v 3.2 JTS - 2.4 JTDM
1.9 JTDM16v

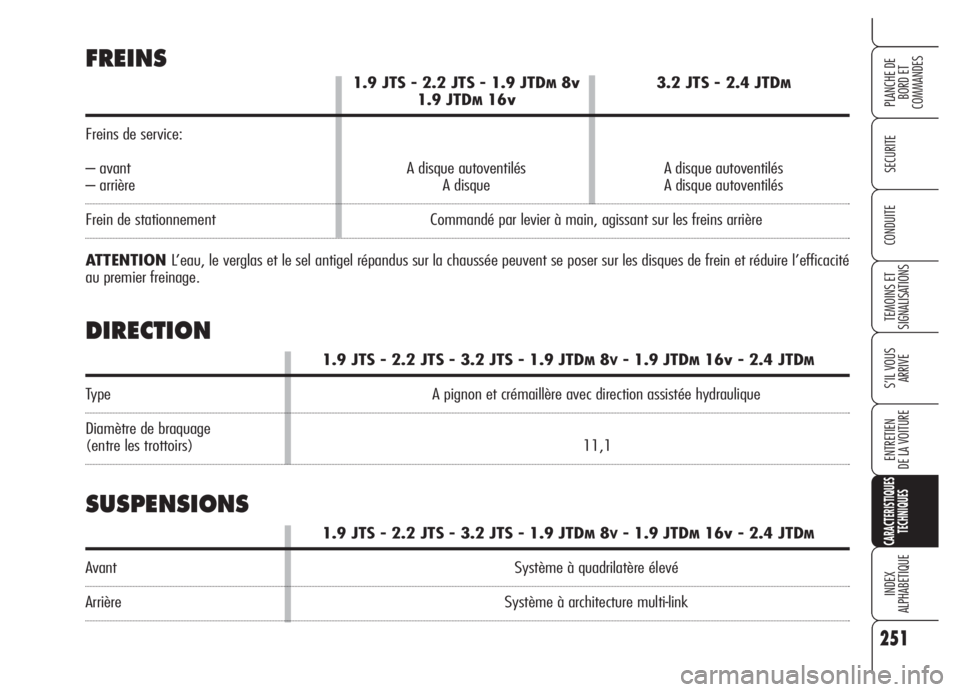

Freins de service:
– avant A disque autoventilés A disque autoventilés
– arrière A disque A disque autoventilés
Frein de stationnement Commandé par levier à main, agissant sur les freins arrière
ATTENTION L’eau, le verglas et le sel antigel répandus sur la chaussée peuvent se poser sur les disques de frein et réduire l’efficacité
au premier freinage.
1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Type A pignon et crémaillère avec direction assistée hydraulique
Diamètre de braquage
(entre les trottoirs) 11,1
FREINS
DIRECTION
1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Avant Système à quadrilatère élevé
Arrière Système à architecture multi-link
SUSPENSIONS

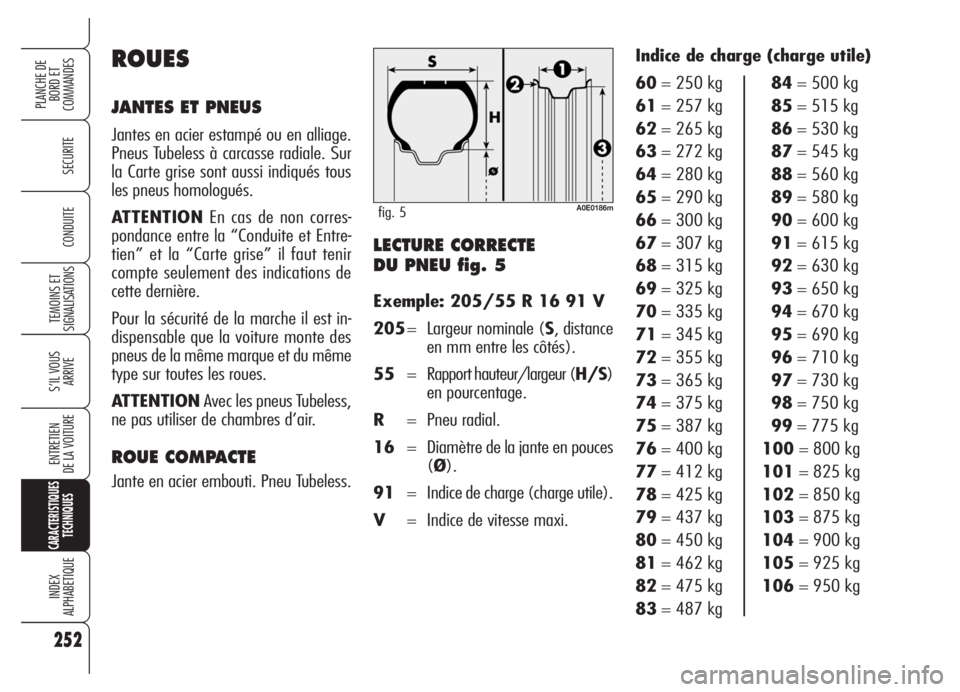

LECTURE CORRECTE
DU PNEU fig. 5
Exemple: 205/55 R 16 91 V
205= Largeur nominale (S, distance
en mm entre les côtés).
55= Rapport hauteur/largeur (H/S)
en pourcentage.
R= Pneu radial.
16= Diamètre de la jante en pouces
(Ø).
91= Indice de charge (charge utile).
V= Indice de vitesse maxi.Indice de charge (charge utile)
60= 250 kg84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg86= 530 kg
63= 272 kg87= 545 kg
64= 280 kg88= 560 kg
65= 290 kg89= 580 kg
66= 300 kg90= 600 kg
67= 307 kg91= 615 kg
68= 315 kg92= 630 kg
69= 325 kg93= 650 kg
70= 335 kg94= 670 kg
71= 345 kg95= 690 kg
72= 355 kg96= 710 kg
73= 365 kg97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg99= 775 kg
76= 400 kg100= 800 kg
77= 412 kg101= 825 kg
78= 425 kg102= 850 kg
79= 437 kg
103= 875 kg
80= 450 kg104= 900 kg
81= 462 kg105= 925 kg
82= 475 kg106= 950 kg
83= 487 kg
ROUES
JANTES ET PNEUS
Jantes en acier estampé ou en alliage.
Pneus Tubeless à carcasse radiale. Sur
la Carte grise sont aussi indiqués tous
les pneus homologués.
ATTENTIONEn cas de non corres-
pondance entre la “Conduite et Entre-
tien” et la “Carte grise” il faut tenir
compte seulement des indications de
cette dernière.
Pour la sécurité de la marche il est in-
dispensable que la voiture monte des
pneus de la même marque et du même
type sur toutes les roues.
ATTENTIONAvec les pneus Tubeless,
ne pas utiliser de chambres d’air.
ROUE COMPACTE
Jante en acier embouti. Pneu Tubeless.
252
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0E0186mfig. 5

LECTURE CORRECTE
DE LA JANTE
Exemple: 7 J x 16 H2 ET 43
7= largeur de la jante en pouces 1.
J= profil de la jante à bord creuse
(rebord latéral où s’appuie le
talon du pneu) 2.
16= diamètre de calage en pouces
(correspond à celui du pneu qui
doit être monté) (3=Ø).H2= forme et nombre des “hump ”
(relief de la circonférence, qui
retient dans l’emplacement le
talon du pneu Tubeless sur la
jante).
43= carrossage roue (distance entre
le plan d’appui disque/jante et

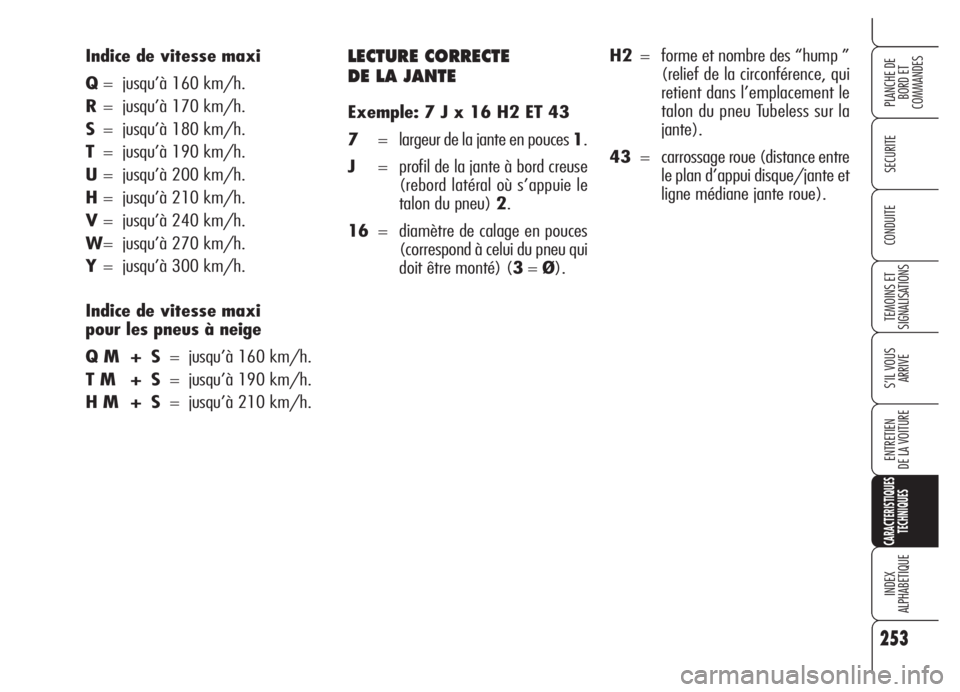

ligne médiane jante roue). Indice de vitesse maxi
Q= jusqu’à 160 km/h.
R= jusqu’à 170 km/h.
S= jusqu’à 180 km/h.
T= jusqu’à 190 km/h.
U= jusqu’à 200 km/h.
H= jusqu’à 210 km/h.
V= jusqu’à 240 km/h.
W= jusqu’à 270 km/h.
Y= jusqu’à 300 km/h.
Indice de vitesse maxi
pour les pneus à neige
Q M + S= jusqu’à 160 km/h.
T M + S= jusqu’à 190 km/h.
H M + S= jusqu’à 210 km/h.
253
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

254
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
jante
pneu
jante
pneu
jante
pneu
jante
pneu
jante
pneu
jante
pneu

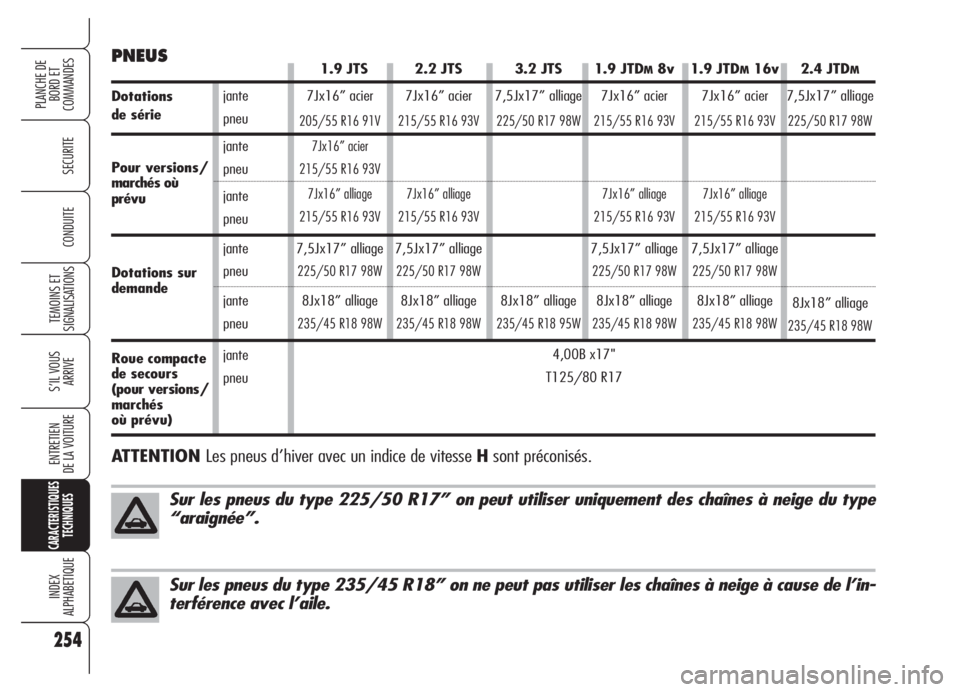

ATTENTION Les pneus d’hiver avec un indice de vitesse Hsont préconisés.
