2005 Alfa Romeo 159 Notice d'entretien (in French)

95
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

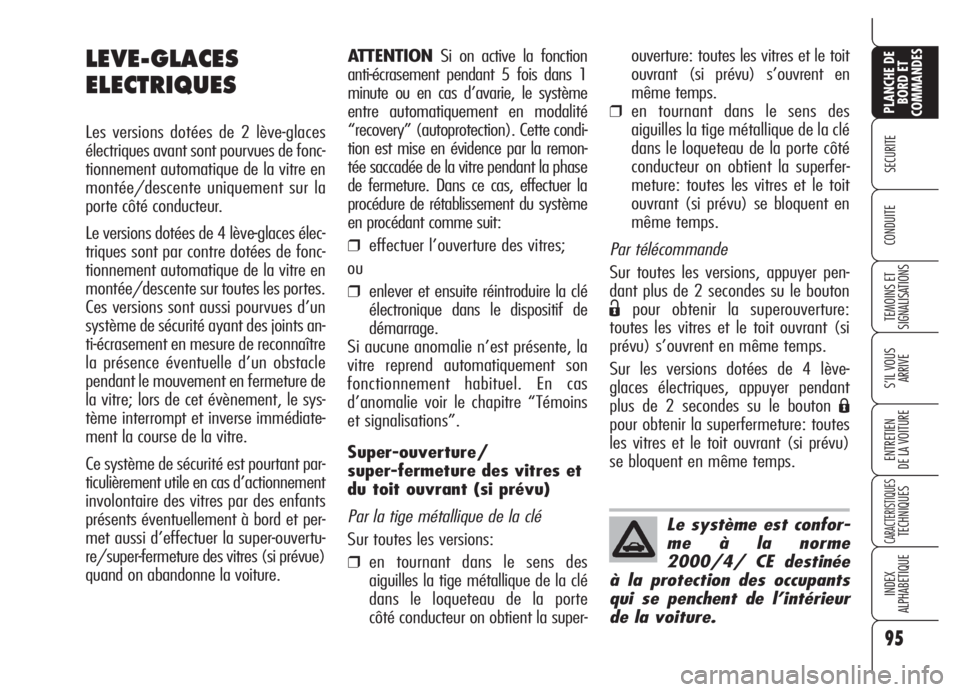

ATTENTIONSi on active la fonction
anti-écrasement pendant 5 fois dans 1
minute ou en cas d’avarie, le système
entre automatiquement en modalité
“recovery” (autoprotection). Cette condi-
tion est mise en évidence par la remon-
tée saccadée de la vitre pendant la phase
de fermeture. Dans ce cas, effectuer la
procédure de rétablissement du système
en procédant comme suit:
❒effectuer l’ouverture des vitres;
ou
❒enlever et ensuite réintroduire la clé
électronique dans le dispositif de
démarrage.
Si aucune anomalie n’est présente, la
vitre reprend automatiquement son
fonctionnement habituel. En cas
d’anomalie voir le chapitre “Témoins
et signalisations”.
Super-ouverture/
super-fermeture des vitres et
du toit ouvrant (si prévu)
Par la tige métallique de la clé
Sur toutes les versions:
❒en tournant dans le sens des
aiguilles la tige métallique de la clé
dans le loqueteau de la porte
côté conducteur on obtient la super-ouverture: toutes les vitres et le toit
ouvrant (si prévu) s’ouvrent en
même temps.
❒en tournant dans le sens des
aiguilles la tige métallique de la clé
dans le loqueteau de la porte côté
conducteur on obtient la superfer-
meture: toutes les vitres et le toit
ouvrant (si prévu) se bloquent en
même temps.
Par télécommande
Sur toutes les versions, appuyer pen-
dant plus de 2 secondes su le bouton
Ëpour obtenir la superouverture:
toutes les vitres et le toit ouvrant (si
prévu) s’ouvrent en même temps.
Sur les versions dotées de 4 lève-
glaces électriques, appuyer pendant
plus de 2 secondes su le bouton
Á
pour obtenir la superfermeture: toutes
les vitres et le toit ouvrant (si prévu)
se bloquent en même temps.
LEVE-GLACES
ELECTRIQUES
Les versions dotées de 2 lève-glaces
électriques avant sont pourvues de fonc-
tionnement automatique de la vitre en
montée/descente uniquement sur la
porte côté conducteur.
Le versions dotées de 4 lève-glaces élec-
triques sont par contre dotées de fonc-
tionnement automatique de la vitre en
montée/descente sur toutes les portes.
Ces versions sont aussi pourvues d’un
système de sécurité ayant des joints an-
ti-écrasement en mesure de reconnaître
la présence éventuelle d’un obstacle
pendant le mouvement en fermeture de
la vitre; lors de cet évènement, le sys-
tème interrompt et inverse immédiate-
ment la course de la vitre.
Ce système de sécurité est pourtant par-
ticulièrement utile en cas d’actionnement
involontaire des vitres par des enfants
présents éventuellement à bord et per-
met aussi d’effectuer la super-ouvertu-
re/super-fermeture des vitres (si prévue)
quand on abandonne la voiture.
Le système est confor-
me à la norme
2000/4/ CE destinée
à la protection des occupants
qui se penchent de l’intérieur
de la voiture.

96
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

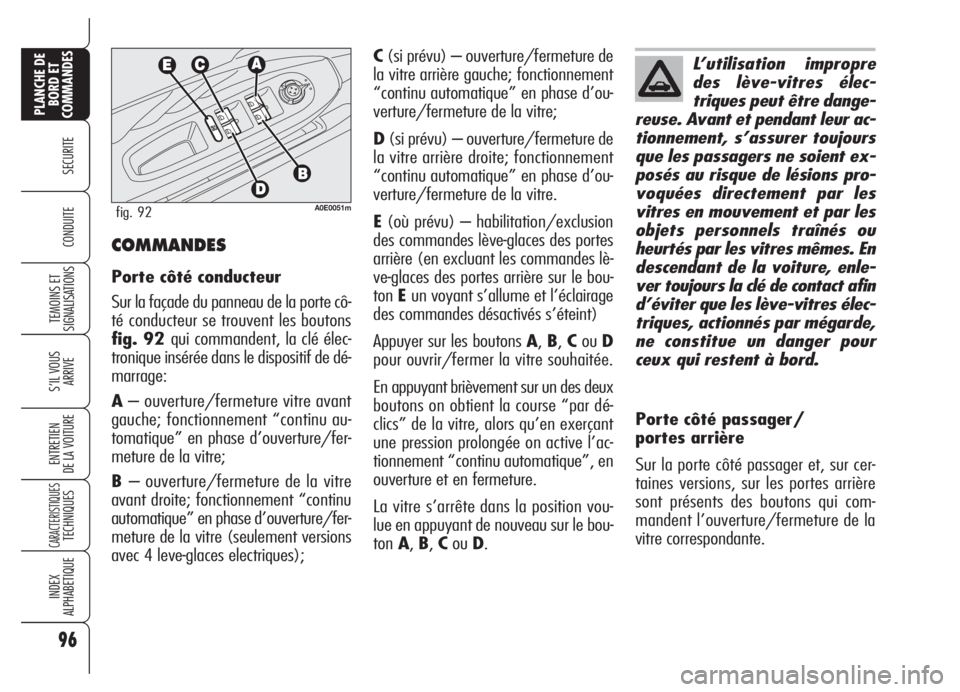

C(si prévu) – ouverture/fermeture de
la vitre arrière gauche; fonctionnement
“continu automatique” en phase d’ou-
verture/fermeture de la vitre;
D(si prévu) – ouverture/fermeture de
la vitre arrière droite; fonctionnement
“continu automatique” en phase d’ou-
verture/fermeture de la vitre.
E(où prévu) – habilitation/exclusion
des commandes lève-glaces des portes
arrière (en excluant les commandes lè-
ve-glaces des portes arrière sur le bou-
tonEun voyant s’allume et l’éclairage
des commandes désactivés s’éteint)
Appuyer sur les boutons A,B,CouD
pour ouvrir/fermer la vitre souhaitée.
En appuyant brièvement sur un des deux
boutons on obtient la course “par dé-
clics” de la vitre, alors qu’en exerçant
une pression prolongée on active l’ac-
tionnement “continu automatique”, en
ouverture et en fermeture.
La vitre s’arrête dans la position vou-
lue en appuyant de nouveau sur le bou-
tonA,B,CouD.Porte côté passager/
portes arrière
Sur la porte côté passager et, sur cer-
taines versions, sur les portes arrière
sont présents des boutons qui com-
mandent l’ouverture/fermeture de la
vitre correspondante.
COMMANDES
Porte côté conducteur
Sur la façade du panneau de la porte cô-
té conducteur se trouvent les boutons
fig. 92 qui commandent, la clé élec-
tronique insérée dans le dispositif de dé-
marrage:
A– ouverture/fermeture vitre avant
gauche; fonctionnement “continu au-
tomatique” en phase d’ouverture/fer-
meture de la vitre;
B– ouverture/fermeture de la vitre
avant droite; fonctionnement “continu
automatique” en phase d’ouverture/fer-
meture de la vitre (seulement versions
avec 4 leve-glaces electriques);
A0E0051mfig. 92
L’utilisation impropre
des lève-vitres élec-
triques peut être dange-
reuse. Avant et pendant leur ac-
tionnement, s’assurer toujours
que les passagers ne soient ex-
posés au risque de lésions pro-
voquées directement par les
vitres en mouvement et par les
objets personnels traînés ou
heurtés par les vitres mêmes. En
descendant de la voiture, enle-
ver toujours la clé de contact afin
d’éviter que les lève-vitres élec-
triques, actionnés par mégarde,
ne constitue un danger pour
ceux qui restent à bord.

97
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITELa fermeture imparfaite du coffre à ba-
gages est signalée, sur certaines ver-
sions, par l’allumage du témoin
´sur
le tableau de bord, tandis que sur
d’autres versions est visualisé le sym-
bole
Red un message sur le display
(voir chapitre “Témoins et messages”).
OUVERTURE
DE L’INTERIEUR
Appuyer sur le bouton-poussoir A-fig.
93placé sur le plafonnier avant.
La touche A-fig. 93est désactivée sui-
te à une opération de verrouillage des
portes effectué:
❒au moyen de la pression du bouton-
poussoir
Ásur la clé électronique;
❒au moyen de la rotation de l’insert
métallique de la clé dans la gâchet-
te porte côté conduite;
❒suite au verrouillage automatique
des portes après environ 2,5 mi-
nutes.
L’ouverture du coffre à bagages est fa-
cilitée par l’action des amortisseurs la-
téraux à gaz.
En ouvrant le coffre à bagages l’éclai-
rage interne s’allume: il s’éteint auto-
matiquement en fermant le coffre à ba-
gages. En oubliant le coffre à bagages
ouvert, l’éclairage s’éteint automati-
quement après quelques minutes.
COFFRE A BAGAGES
La serrure du coffre à bagages est élec-
trique et est désactivée, la voiture en
mouvement.
En agissant sur le “Menu d Setup” de
la voiture (ou pour certaines versions sur
le Système de Radionavigation) on peut
régler l’ouverture du coffre à bagages
en activant l’option “Coffre indépen-
dant” (voir paragraphe "Affichage Mul-
tifonction reconfigurable" dans ce cha-
pitre): si cette fonction est activée, le
coffre à bagages peut être ouvert seu-
lement en appuyant sur le bouton
`sur la clé électronique, en désac-
tivant de cette façon la touche d’ouver-
ture du coffre à bagages sur le plafon-
nierA-fig. 93.
A0E0096mfig. 93

98
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

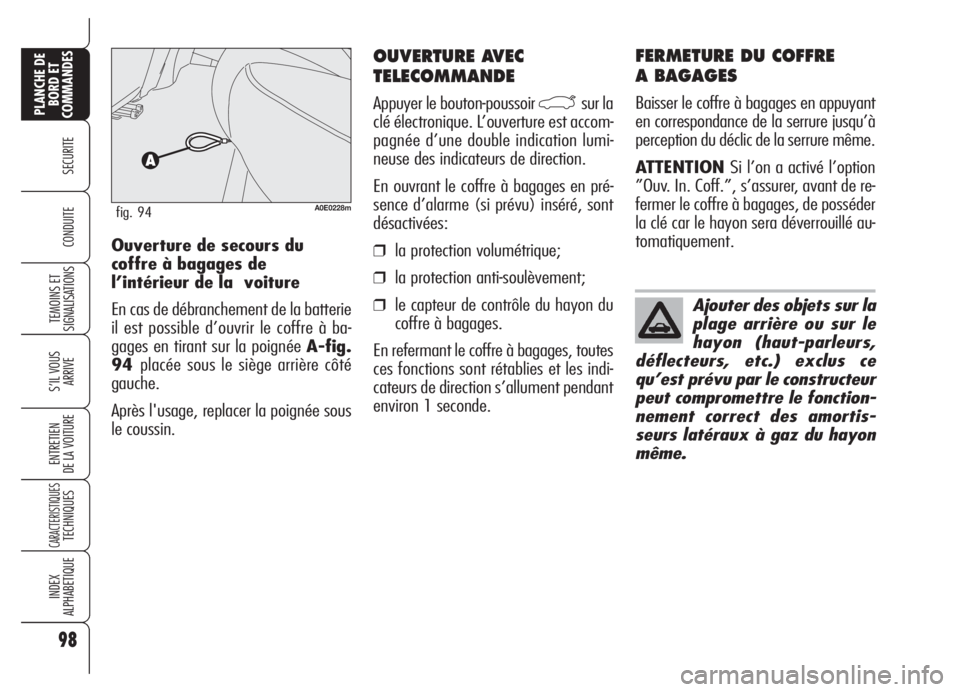

OUVERTURE AVEC
TELECOMMANDE
Appuyer le bouton-poussoir `sur la
clé électronique. L’ouverture est accom-
pagnée d’une double indication lumi-
neuse des indicateurs de direction.
En ouvrant le coffre à bagages en pré-
sence d’alarme (si prévu) inséré, sont
désactivées:
❒la protection volumétrique;
❒la protection anti-soulèvement;
❒le capteur de contrôle du hayon du
coffre à bagages.
En refermant le coffre à bagages, toutes
ces fonctions sont rétablies et les indi-
cateurs de direction s’allument pendant
environ 1 seconde.
FERMETURE DU COFFRE
A BAGAGES
Baisser le coffre à bagages en appuyant
en correspondance de la serrure jusqu’à
perception du déclic de la serrure même.
ATTENTION Si l’on a activé l’option
”Ouv. In. Coff.”, s’assurer, avant de re-
fermer le coffre à bagages, de posséder
la clé car le hayon sera déverrouillé au-
tomatiquement.
Ajouter des objets sur la
plage arrière ou sur le
hayon (haut-parleurs,
déflecteurs, etc.) exclus ce
qu’est prévu par le constructeur
peut compromettre le fonction-
nement correct des amortis-
seurs latéraux à gaz du hayon
même.
Ouverture de secours du
coffre à bagages de
l’intérieur de la voiture
En cas de débranchement de la batterie
il est possible d’ouvrir le coffre à ba-
gages en tirant sur la poignée A-fig.
94placée sous le siège arrière côté
gauche.
Après l'usage, replacer la poignée sous
le coussin.
A0E0228mfig. 94

99
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

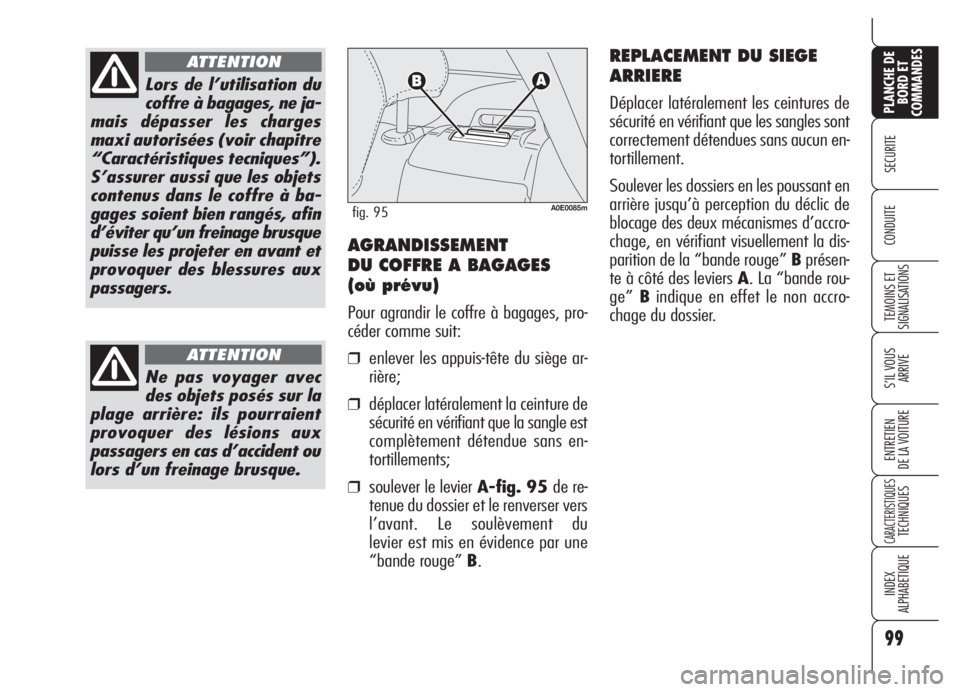

Lors de l’utilisation du
coffre à bagages, ne ja-
mais dépasser les charges
maxi autorisées (voir chapitre
“Caractéristiques tecniques”).
S’assurer aussi que les objets
contenus dans le coffre à ba-
gages soient bien rangés, afin
d’éviter qu’un freinage brusque
puisse les projeter en avant et
provoquer des blessures aux
passagers.
ATTENTION
Ne pas voyager avec
des objets posés sur la
plage arrière: ils pourraient
provoquer des lésions aux
passagers en cas d’accident ou
lors d’un freinage brusque.
ATTENTION
AGRANDISSEMENT
DU COFFRE A BAGAGES
(où prévu)
Pour agrandir le coffre à bagages, pro-
céder comme suit:
❒enlever les appuis-tête du siège ar-
rière;
❒déplacer latéralement la ceinture de
sécurité en vérifiant que la sangle est
complètement détendue sans en-
tortillements;
❒soulever le levier A-fig. 95 de re-
tenue du dossier et le renverser vers
l’avant. Le soulèvement du
levier est mis en évidence par une
“bande rouge” B.
A0E0085mfig. 95
REPLACEMENT DU SIEGE
ARRIERE
Déplacer latéralement les ceintures de
sécurité en vérifiant que les sangles sont
correctement détendues sans aucun en-
tortillement.
Soulever les dossiers en les poussant en
arrière jusqu’à perception du déclic de
blocage des deux mécanismes d’accro-
chage, en vérifiant visuellement la dis-
parition de la “bande rouge” Bprésen-
te à côté des leviers A. La “bande rou-
ge”Bindique en effet le non accro-
chage du dossier.

100
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

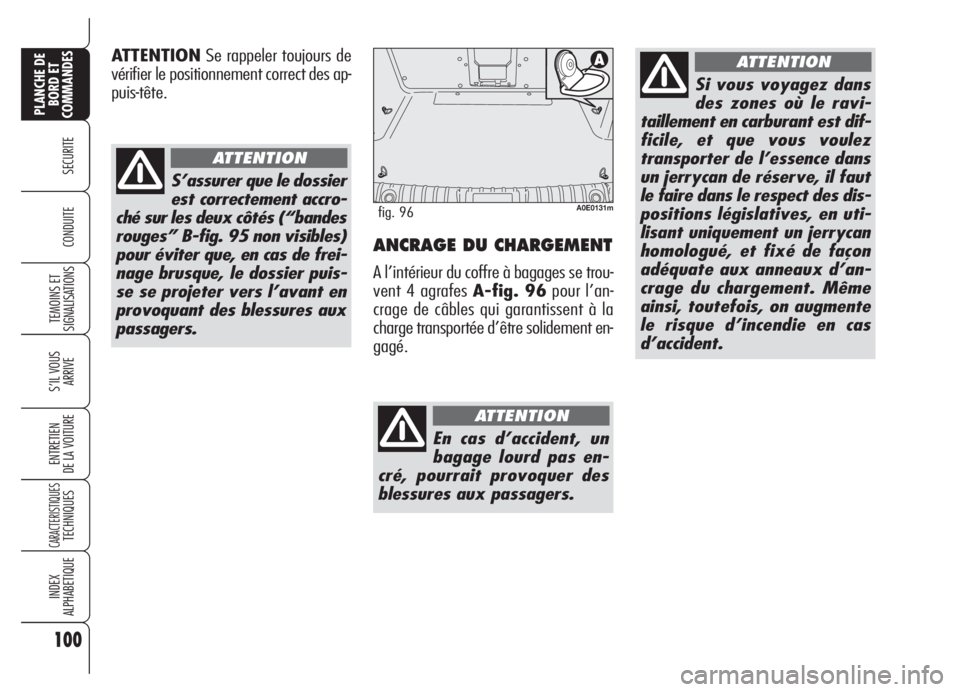

CONDUITEANCRAGE DU CHARGEMENT
A l’intérieur du coffre à bagages se trou-
vent 4 agrafes A-fig. 96pour l’an-
crage de câbles qui garantissent à la
charge transportée d’être solidement en-
gagé.
A0E0131mfig. 96
En cas d’accident, un
bagage lourd pas en-
cré, pourrait provoquer des
blessures aux passagers.
ATTENTION
Si vous voyagez dans
des zones où le ravi-
taillement en carburant est dif-
ficile, et que vous voulez
transporter de l’essence dans
un jerrycan de réserve, il faut
le faire dans le respect des dis-
positions législatives, en uti-
lisant uniquement un jerrycan
homologué, et fixé de façon
adéquate aux anneaux d’an-
crage du chargement. Même
ainsi, toutefois, on augmente
le risque d’incendie en cas
d’accident.
ATTENTION
S’assurer que le dossier
est correctement accro-
ché sur les deux côtés (“bandes
rouges” B-fig. 95 non visibles)
pour éviter que, en cas de frei-
nage brusque, le dossier puis-
se se projeter vers l’avant en
provoquant des blessures aux
passagers.
ATTENTION
ATTENTIONSe rappeler toujours de
vérifier le positionnement correct des ap-
puis-tête.

Pour des raisons de sé-
curité, le capot doit tou-
jours être bien fermé pendant
la marche. Par conséquent, vé-
rifier toujours la fermeture cor-
recte du capot en s’assurant
que le blocage est inséré. Si,
pendant la marche, on s’aper-
çoit que le blocage n’est pas
parfaitement inséré, s’arrêter
immédiatement et fermer le ca-
pot de façon correcte.
ATTENTION
N’effectuer ces opéra-
tions que lorsque la
voiture est arrêtée.
101
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0E0122mfig. 97
A0E0158mfig. 98

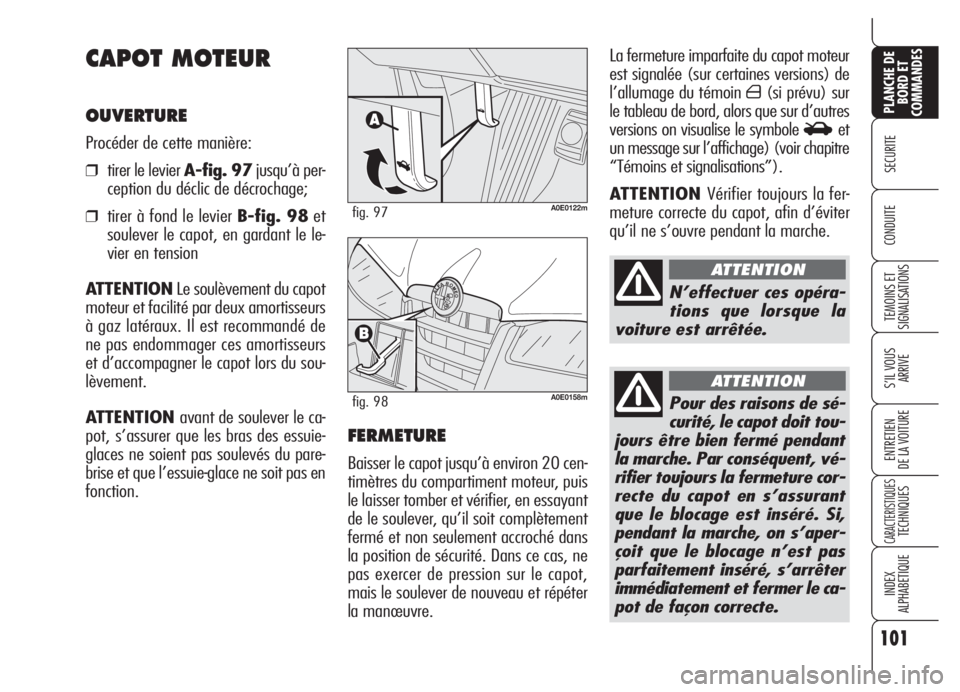

CAPOT MOTEUR
OUVERTURE
Procéder de cette manière:
❒tirer le levier A-fig. 97jusqu’à per-
ception du déclic de décrochage;
❒tirer à fond le levier B-fig. 98et
soulever le capot, en gardant le le-
vier en tension
ATTENTIONLe soulèvement du capot
moteur et facilité par deux amortisseurs
à gaz latéraux. Il est recommandé de
ne pas endommager ces amortisseurs
et d’accompagner le capot lors du sou-
lèvement.
ATTENTION avant de soulever le ca-
pot, s’assurer que les bras des essuie-
glaces ne soient pas soulevés du pare-
brise et que l’essuie-glace ne soit pas en
fonction.
FERMETURE
Baisser le capot jusqu’à environ 20 cen-
timètres du compartiment moteur, puis
le laisser tomber et vérifier, en essayant
de le soulever, qu’il soit complètement
fermé et non seulement accroché dans
la position de sécurité. Dans ce cas, ne
pas exercer de pression sur le capot,
mais le soulever de nouveau et répéter
la manœuvre. La fermeture imparfaite du capot moteur
est signalée (sur certaines versions) de
l’allumage du témoin
´(si prévu) sur
le tableau de bord, alors que sur d’autres
versions on visualise le symbole
Set
un message sur l’affichage) (voir chapitre
“Témoins et signalisations”).
ATTENTION Vérifier toujours la fer-
meture correcte du capot, afin d’éviter
qu’il ne s’ouvre pendant la marche.
ATTENTION

102
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

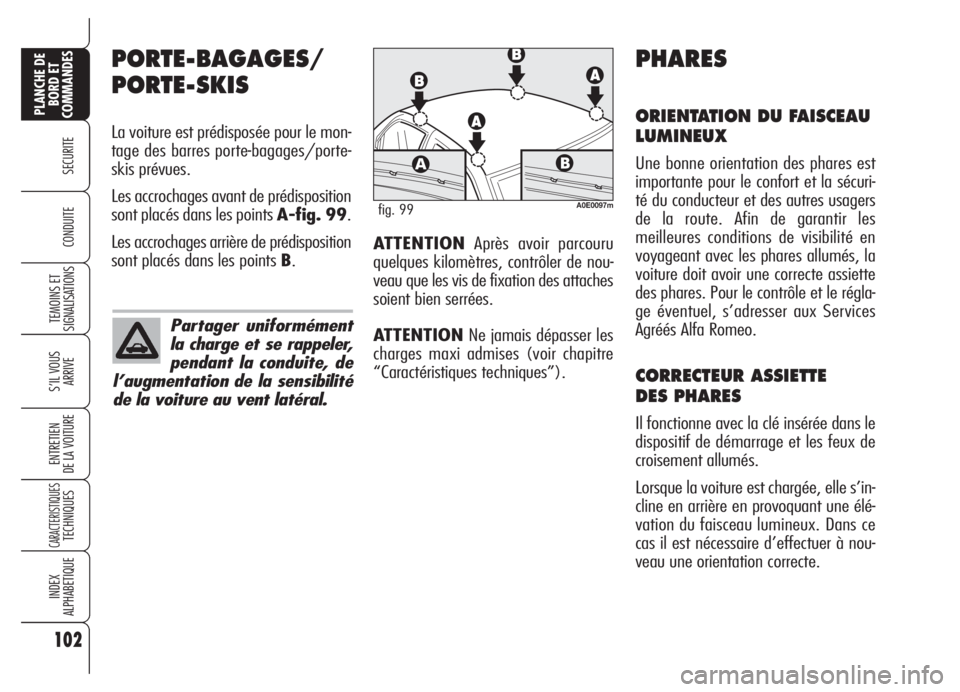

PORTE-BAGAGES/
PORTE-SKIS
La voiture est prédisposée pour le mon-
tage des barres porte-bagages/porte-
skis prévues.
Les accrochages avant de prédisposition
sont placés dans les points A-fig. 99.
Les accrochages arrière de prédisposition
sont placés dans les points B.
A0E0097mfig. 99
PHARES
ORIENTATION DU FAISCEAU
LUMINEUX
Une bonne orientation des phares est
importante pour le confort et la sécuri-
té du conducteur et des autres usagers
de la route. Afin de garantir les
meilleures conditions de visibilité en
voyageant avec les phares allumés, la
voiture doit avoir une correcte assiette
des phares. Pour le contrôle et le régla-
ge éventuel, s’adresser aux Services
Agréés Alfa Romeo.
CORRECTEUR ASSIETTE
DES PHARES
Il fonctionne avec la clé insérée dans le
dispositif de démarrage et les feux de
croisement allumés.
Lorsque la voiture est chargée, elle s’in-
cline en arrière en provoquant une élé-
vation du faisceau lumineux. Dans ce
cas il est nécessaire d’effectuer à nou-
veau une orientation correcte.
Partager uniformément
la charge et se rappeler,
pendant la conduite, de
l’augmentation de la sensibilité
de la voiture au vent latéral.
ATTENTIONAprès avoir parcouru
quelques kilomètres, contrôler de nou-
veau que les vis de fixation des attaches
soient bien serrées.
ATTENTIONNe jamais dépasser les
charges maxi admises (voir chapitre
“Caractéristiques techniques”).
