2005 Alfa Romeo 159 Notice d'entretien (in French)

103
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

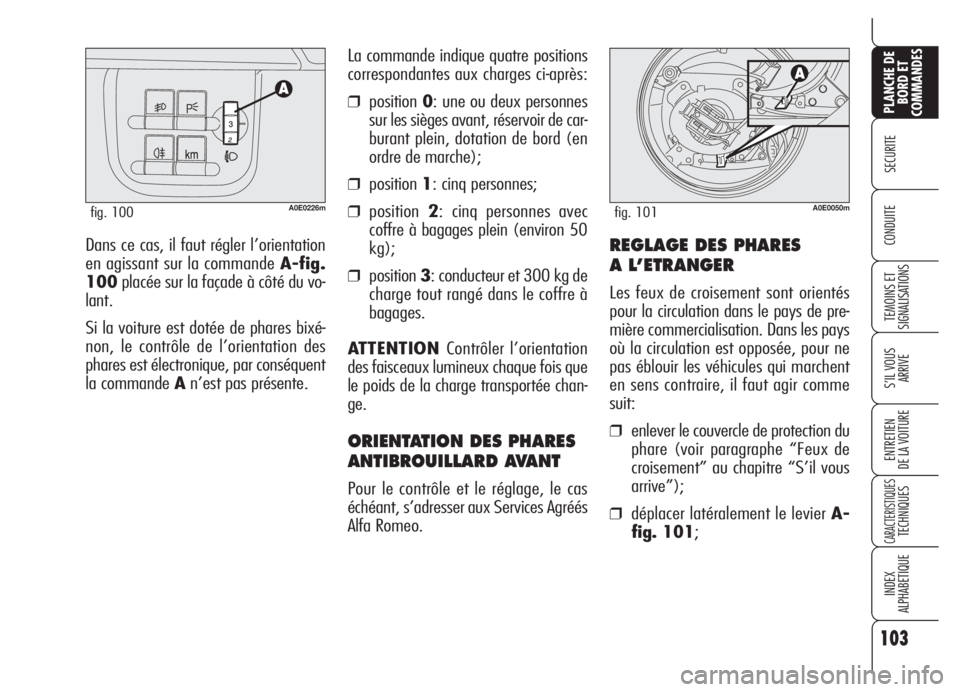

CONDUITEDans ce cas, il faut régler l’orientation
en agissant sur la commande A-fig.
100placée sur la façade à côté du vo-
lant.
Si la voiture est dotée de phares bixé-
non, le contrôle de l’orientation des
phares est électronique, par conséquent
la commande An’est pas présente.La commande indique quatre positions
correspondantes aux charges ci-après:
❒position0: une ou deux personnes
sur les sièges avant, réservoir de car-
burant plein, dotation de bord (en
ordre de marche);
❒position1: cinq personnes;
❒position2: cinq personnes avec
coffre à bagages plein (environ 50
kg);
❒position3: conducteur et 300 kg de
charge tout rangé dans le coffre à
bagages.
ATTENTION Contrôler l’orientation
des faisceaux lumineux chaque fois que
le poids de la charge transportée chan-
ge.
ORIENTATION DES PHARES
ANTIBROUILLARD AVANT
Pour le contrôle et le réglage, le cas
échéant, s’adresser aux Services Agréés
Alfa Romeo.
A0E0226mfig. 100
REGLAGE DES PHARES
A L’ETRANGER
Les feux de croisement sont orientés
pour la circulation dans le pays de pre-
mière commercialisation. Dans les pays
où la circulation est opposée, pour ne
pas éblouir les véhicules qui marchent
en sens contraire, il faut agir comme
suit:
❒enlever le couvercle de protection du
phare (voir paragraphe “Feux de
croisement” au chapitre “S’il vous
arrive”);
❒déplacer latéralement le levier A-
fig. 101;
A0E0050mfig. 101

104
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

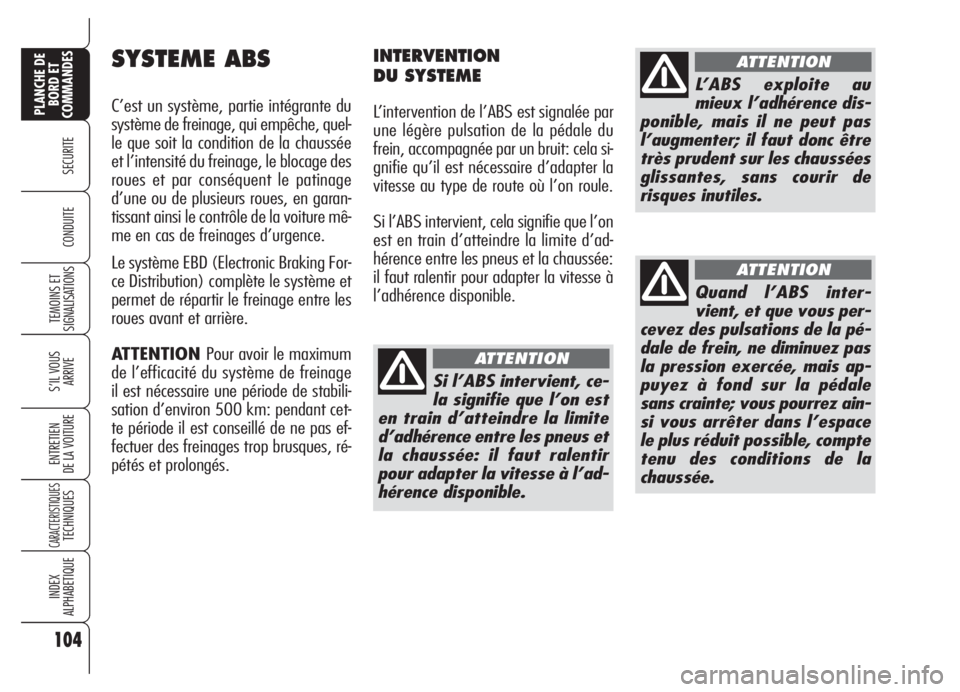

SYSTEME ABS
C’est un système, partie intégrante du
système de freinage, qui empêche, quel-
le que soit la condition de la chaussée
et l’intensité du freinage, le blocage des
roues et par conséquent le patinage
d’une ou de plusieurs roues, en garan-
tissant ainsi le contrôle de la voiture mê-
me en cas de freinages d’urgence.
Le système EBD (Electronic Braking For-
ce Distribution) complète le système et
permet de répartir le freinage entre les
roues avant et arrière.
ATTENTION Pour avoir le maximum
de l’efficacité du système de freinage
il est nécessaire une période de stabili-
sation d’environ 500 km: pendant cet-
te période il est conseillé de ne pas ef-
fectuer des freinages trop brusques, ré-
pétés et prolongés.
INTERVENTION
DU SYSTEME
L’intervention de l’ABS est signalée par
une légère pulsation de la pédale du
frein, accompagnée par un bruit: cela si-
gnifie qu’il est nécessaire d’adapter la
vitesse au type de route où l’on roule.
Si l’ABS intervient, cela signifie que l’on
est en train d’atteindre la limite d’ad-
hérence entre les pneus et la chaussée:
il faut ralentir pour adapter la vitesse à
l’adhérence disponible.
Si l’ABS intervient, ce-
la signifie que l’on est
en train d’atteindre la limite
d’adhérence entre les pneus et
la chaussée: il faut ralentir
pour adapter la vitesse à l’ad-
hérence disponible.
ATTENTION
L’ABS exploite au
mieux l’adhérence dis-
ponible, mais il ne peut pas
l’augmenter; il faut donc être
très prudent sur les chaussées
glissantes, sans courir de
risques inutiles.
ATTENTION
Quand l’ABS inter-
vient, et que vous per-
cevez des pulsations de la pé-
dale de frein, ne diminuez pas
la pression exercée, mais ap-
puyez à fond sur la pédale
sans crainte; vous pourrez ain-
si vous arrêter dans l’espace
le plus réduit possible, compte
tenu des conditions de la
chaussée.
ATTENTION

105
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

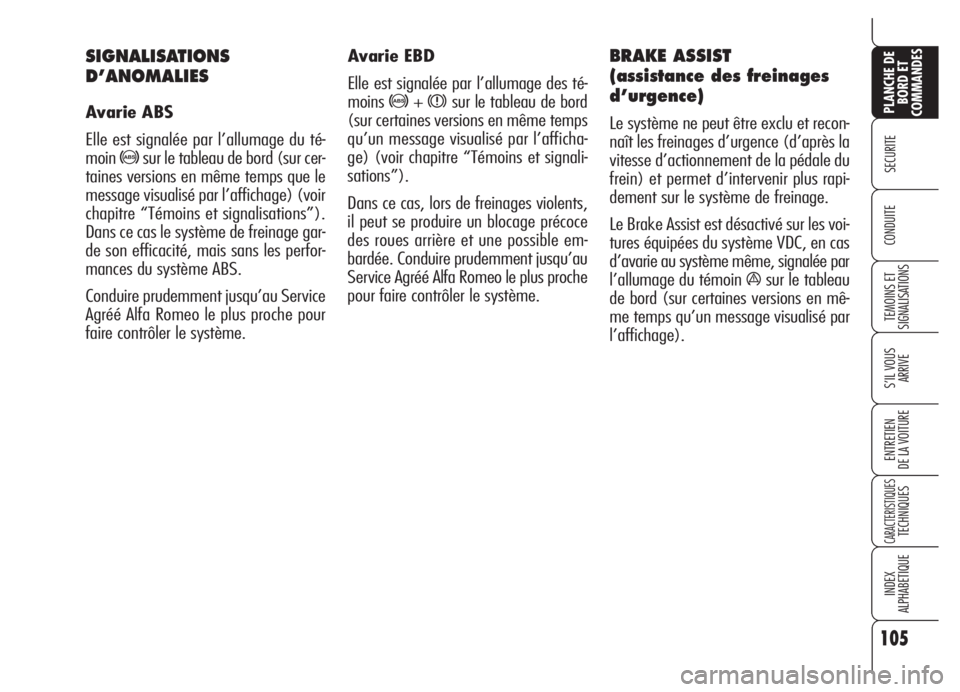

Avarie EBD
Elle est signalée par l’allumage des té-
moins
>+xsur le tableau de bord
(sur certaines versions en même temps
qu’un message visualisé par l’afficha-
ge) (voir chapitre “Témoins et signali-
sations”).
Dans ce cas, lors de freinages violents,
il peut se produire un blocage précoce
des roues arrière et une possible em-
bardée. Conduire prudemment jusqu’au
Service Agréé Alfa Romeo le plus proche
pour faire contrôler le système.
BRAKE ASSIST
(assistance des freinages
d’urgence)
Le système ne peut être exclu et recon-
naît les freinages d’urgence (d’après la
vitesse d’actionnement de la pédale du
frein) et permet d’intervenir plus rapi-
dement sur le système de freinage.
Le Brake Assist est désactivé sur les voi-
tures équipées du système VDC, en cas
d’avarie au système même, signalée par
l’allumage du témoin
ásur le tableau
de bord (sur certaines versions en mê-
me temps qu’un message visualisé par
l’affichage).
SIGNALISATIONS
D’ANOMALIES
Avarie ABS
Elle est signalée par l’allumage du té-
moin
>sur le tableau de bord (sur cer-
taines versions en même temps que le
message visualisé par l’affichage) (voir
chapitre “Témoins et signalisations”).
Dans ce cas le système de freinage gar-
de son efficacité, mais sans les perfor-
mances du système ABS.
Conduire prudemment jusqu’au Service
Agréé Alfa Romeo le plus proche pour
faire contrôler le système.

106
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

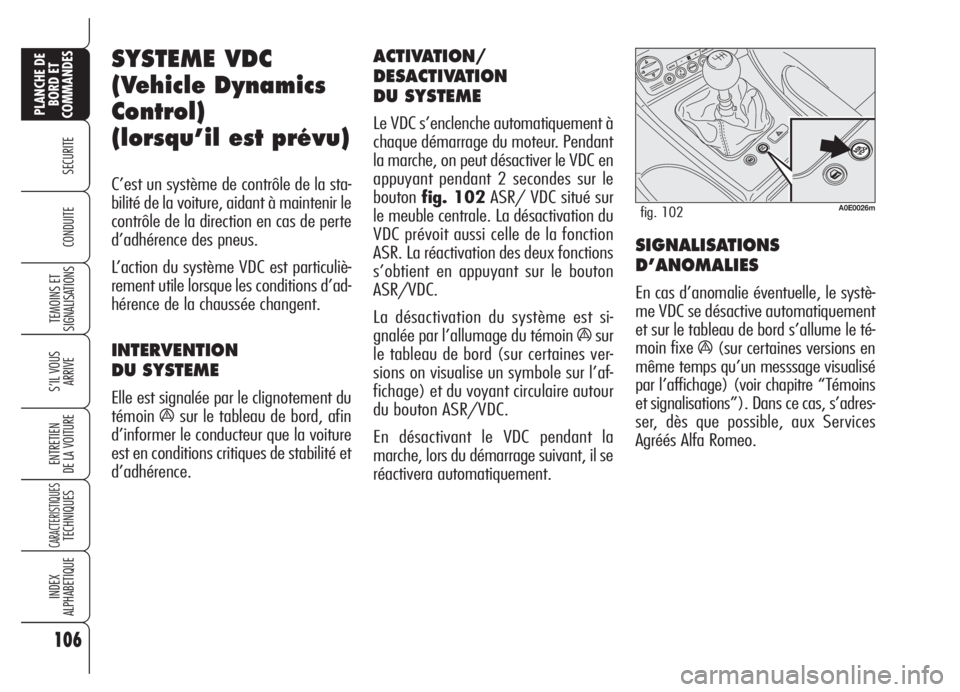

SYSTEME VDC
(Vehicle Dynamics
Control)
(lorsqu’il est prévu)
C’est un système de contrôle de la sta-
bilité de la voiture, aidant à maintenir le
contrôle de la direction en cas de perte
d’adhérence des pneus.
L’action du système VDC est particuliè-
rement utile lorsque les conditions d’ad-
hérence de la chaussée changent.
INTERVENTION
DU SYSTEME
Elle est signalée par le clignotement du
témoin
ásur le tableau de bord, afin
d’informer le conducteur que la voiture
est en conditions critiques de stabilité et
d’adhérence.
ACTIVATION/
DESACTIVATION
DU SYSTEME
Le VDC s’enclenche automatiquement à
chaque démarrage du moteur. Pendant
la marche, on peut désactiver le VDC en
appuyant pendant 2 secondes sur le
boutonfig. 102ASR/ VDC situé sur
le meuble centrale. La désactivation du
VDC prévoit aussi celle de la fonction
ASR. La réactivation des deux fonctions
s’obtient en appuyant sur le bouton
ASR/VDC.
La désactivation du système est si-
gnalée par l’allumage du témoin
ásur
le tableau de bord (sur certaines ver-
sions on visualise un symbole sur l’af-
fichage) et du voyant circulaire autour
du bouton ASR/VDC.
En désactivant le VDC pendant la
marche, lors du démarrage suivant, il se
réactivera automatiquement.
SIGNALISATIONS
D’ANOMALIES
En cas d’anomalie éventuelle, le systè-
me VDC se désactive automatiquement
et sur le tableau de bord s’allume le té-
moin fixe
á(sur certaines versions en
même temps qu’un messsage visualisé
par l’affichage) (voir chapitre “Témoins
et signalisations”). Dans ce cas, s’adres-
ser, dès que possible, aux Services
Agréés Alfa Romeo.
A0E0026mfig. 102

107
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Les performances du
système VDC ne doi-
vent pas pousser le conducteur
à prendre des risques inutiles
et non justifiés. La conduite
doit toujours être appropriée
aux conditions de la chaussée,
à la visibilité et à la circulation.
La responsabilité pour la sécu-
rité routière revient toujours
et, en tout cas, au conducteur.
ATTENTION
Pendant l’utilisation
éventuelle de la roue
compacte de secours (si prévue)
le système VDC continue à fonc-
tionner. Se rappeler toujours
que la roue compacte, ayant des
dimensions inférieures par rap-
port à un pneu normal, présen-
te une adhérence inférieure par
rapport aux autres pneus de la
voiture.
ATTENTION
Pour le fonctionnement
correct du système
VDC les pneus doivent être de
la même marque et du même
type sur toutes les roues, en
conditions parfaites et surtout
du même type, de la marque et
des dimensions prescrites.
ATTENTION
SYSTEME HILL HOLDER
(lorsqu’il est prévu)
C’est une partie intégrante du système
VDC et facilite le démarrage de côte. Il
s’active automatiquement lorsque les
conditions suivantes se produisent:
❒en montée: voiture arrêtée sur une
route dont la pente est supérieure à
6%, moteur tournant, pédale em-
brayage et frein appuyées et boîte de
vitesses au point mort ou vitesse en-
gagée différente de la marche arrière;
❒en descente: voiture arrêtée sur une
route dont la pente est supérieure
à 6%, moteur tournant, pédale em-
brayage et frein appuyées et marche
arrière engagée.
En phase de démarrage, la centrale du
système VDC maintient la pression de
freinage sur les roues jusqu’à atteindre
le couple moteur nécessaire au démar-
rage ou quand même pendant 1 se-
conde environ, en permettant ainsi de
déplacer aisément le pied droit de la pé-
dale de frein sur l’accélérateur.

Signalisations d’anomalies
Une anomalie éventuelle du système est
signalée par l’allumage du témoin
*
(si prévu) sur le tableau de bord (sur
certaines versions on visualise un mes-
sage sur l’affichage) (voir chapitre “Té-
moins et signalisations”).
ATTENTION Le système Hill Holder
n’est pas un frein de stationnement; par
conséquent, il ne faut pas abandonner
la voiture sans avoir serré le frein à
main, coupé le moteur et engagé la pre-
mière vitesse.
SYSTEME ASR
(AntiSlip Regulation)
Il fait partie du système VDC, contrôle
la voiture et intervient automatiquement
en cas de patinage d’une ou des deux
roues motrices.
En fonction des conditions de patinage,
sont activés deux systèmes différents de
contrôle:
❒si le patinage concerne les deux
roues motrices, l’ASR intervient en
réduisant la puissance transmise par
le moteur;
❒si le patinage concerne une seule des
roues motrices, l’ASR intervient en
freinant automatiquement la roue

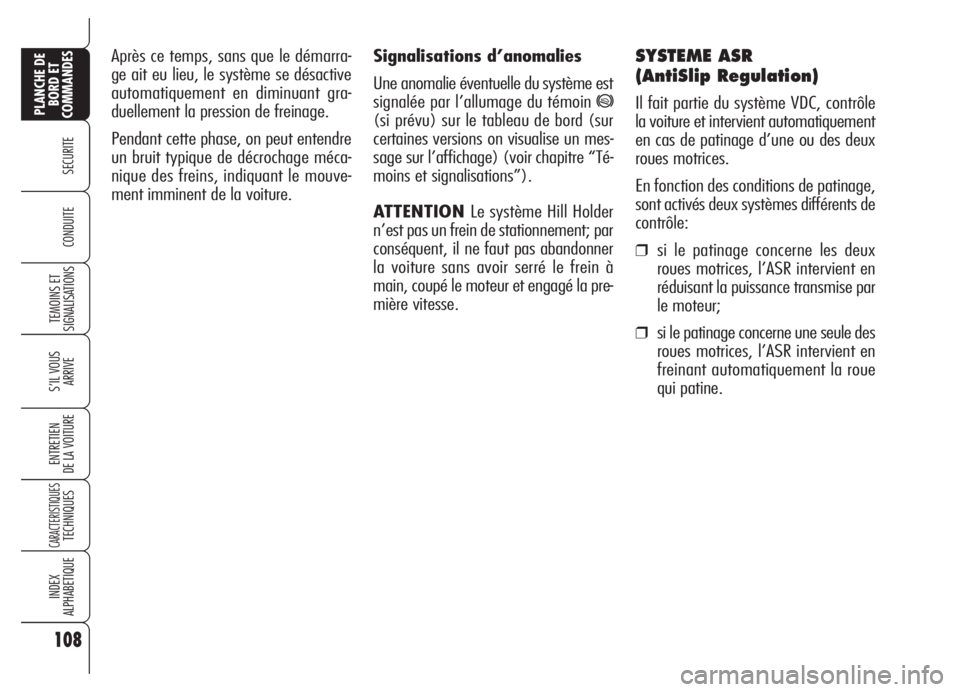

qui patine. Après ce temps, sans que le démarra-
ge ait eu lieu, le système se désactive
automatiquement en diminuant gra-
duellement la pression de freinage.
Pendant cette phase, on peut entendre
un bruit typique de décrochage méca-
nique des freins, indiquant le mouve-
ment imminent de la voiture.
108
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

109
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

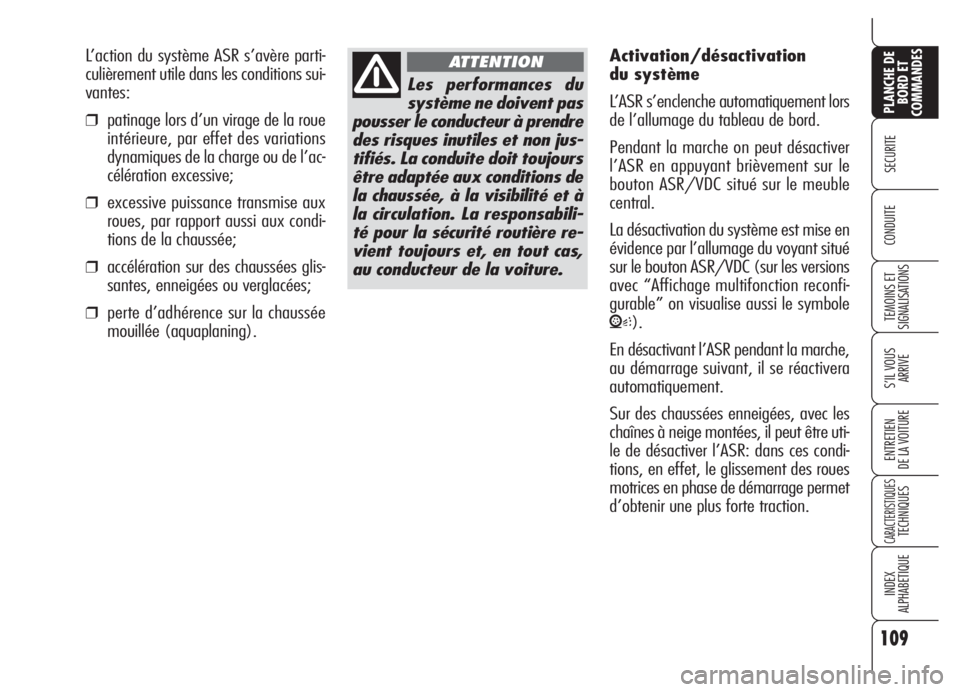

L’action du système ASR s’avère parti-
culièrement utile dans les conditions sui-
vantes:
❒patinage lors d’un virage de la roue
intérieure, par effet des variations
dynamiques de la charge ou de l’ac-
célération excessive;
❒excessive puissance transmise aux
roues, par rapport aussi aux condi-
tions de la chaussée;
❒accélération sur des chaussées glis-
santes, enneigées ou verglacées;
❒perte d’adhérence sur la chaussée
mouillée (aquaplaning).Activation/désactivation
du système
L’ASR s’enclenche automatiquement lors
de l’allumage du tableau de bord.
Pendant la marche on peut désactiver
l’ASR en appuyant brièvement sur le
bouton ASR/VDC situé sur le meuble
central.
La désactivation du système est mise en
évidence par l’allumage du voyant situé
sur le bouton ASR/VDC (sur les versions
avec “Affichage multifonction reconfi-
gurable” on visualise aussi le symboleV).
En désactivant l’ASR pendant la marche,
au démarrage suivant, il se réactivera
automatiquement.
Sur des chaussées enneigées, avec les
chaînes à neige montées, il peut être uti-
le de désactiver l’ASR: dans ces condi-
tions, en effet, le glissement des roues
motrices en phase de démarrage permet
d’obtenir une plus forte traction. Les performances du
système ne doivent pas
pousser le conducteur à prendre
des risques inutiles et non jus-
tifiés. La conduite doit toujours
être adaptée aux conditions de
la chaussée, à la visibilité et à
la circulation. La responsabili-
té pour la sécurité routière re-
vient toujours et, en tout cas,
au conducteur de la voiture.
ATTENTION

110
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Système MSR (réglage
du traînement moteur)
C’est un système, partie intégrante de
l’ASR, qui intervient en cas de brusque
changement de vitesse ou cours d’une
escalade, en redonnant du couple au
moteur, et ainsi afin d’éviter que les
roues motrices traînent excessivement,
surtout en condition de faible adhéren-
ce, elles pourraient faire perdre de la sta-
bilité à la voiture.
Pour le fonctionnement
correct du système
ASR il est indispensable que
les pneus soient, sur toutes
les roues, de la même marque,
type et dimensions, en condi-
tions d’utilisation habituelles
et aux valeurs de pression in-
diquées (voir paragraphe
“Roues” au chapitre “Carac-
téristiques Techniques”).
ATTENTIONSignalisations d’anomalies
En cas d’anomalie éventuelle, le systè-
me ASR se désactive automatiquement
et sur les versions avec “Affichage mul-
tifonction reconfigurable” on visualise le
symbole
V. Dans ce cas, s’adresser,
dès que possible, aux Services Agréés
Alfa Romeo.
