2005 Alfa Romeo 159 stop start

A LIRE ABSOLUMENT!
RAVITAILLEMENT EN CARBURANT
Moteurs à essence:ravitailler la voiture uniquement avec de l’essence sans plomb ayant un indice d’oc-
tane (RON) non inférieur à 95.
Moteurs diesel:ravitailler la voiture uniquement avec du gazole pour traction automobile conforme à la
spécification européenne EN590.
K

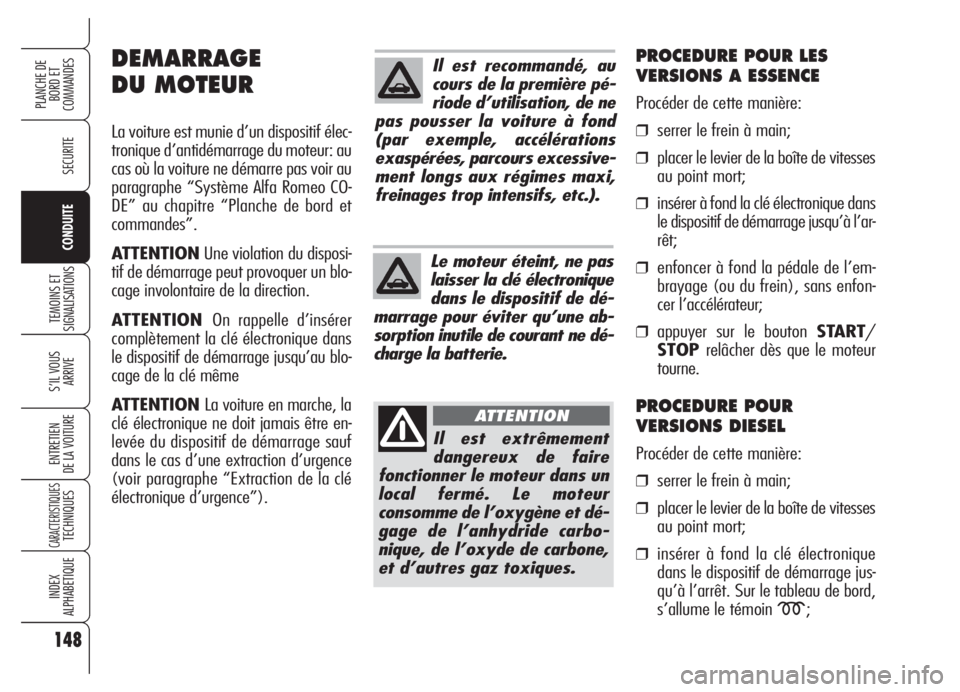

DEMARRAGE DU MOTEUR
Moteurs à essence: s’assurer que le frein de stationnement est tiré; mettre le levier de la boîte de vitesses au point
mort; insérer la clé électronique dans le dispositif de démarrage jusqu’à l’arrêt; écraser longuement la pédale de l’em-
brayage ou du frein, sans appuyer sur l’accélérateur; appuyer sur le bouton START/STOPet le lâcher dès que le mo-
teur est lancé.
Moteurs diesel:s’assurer que le frein de stationnement est tiré; mettre le levier de la boîte de vitesses au point
mort; insérer la clé électronique dans le dispositif de démarrage jusqu’à l’arrêt; attendre l’extinction des témoins
Yet
m; écraser longuement la pédale de l’embrayage sans appuyer sur l’accélérateur; appuyer sur le boutonSTART/STOP
et le lâcher dès que le moteur est lancé.
STATIONNEMENT SUR MATERIEL INFLAMMABLE
Pendant le fonctionnement, le pot d’échappement catalytique développe des températures élevées. Par consé-
quent, ne pas garer la voiture sur l’herbe, feuilles sèches, aiguilles de pin ou autres matières inflammables: dan-
ger d’incendie.

RESPECT DE L’ENVIRONNEMENT
La voiture est équipée d’un système permettant un diagnostic continu des composants liés aux émissions pour
garantir un meilleur respect de l’environnement.

7
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
PLANCHE DE BORD
A0E0056mfig. 1
1.Diffuseurs air latéraux orientables et réglables - 2.Diffuseurs pour le désembuage/dégivrage vitres latérales avant - 3.
Levier commande feux extérieurs - 4.Tableau de bord - 5.Air bag côté conducteur et klaxon - 6.Levier commande essuie-
glace - 7.Diffuseur supérieur central - 8.Diffuseurs centraux orientables et réglables - 9.Indicateurs niveau carburant/indi-
cateur température liquide de refroidissement moteur/indicateur température huile moteur (versions essence) ou bien indi-
cateur pression turbocompresseur (versions diesel) - 10.Air bag côté passager - 11.Air bag frontal genoux côté passager
(où prévu) - 12.Boîte à gants - 13.Autoradio (où prévu) - 14.Commandes pour la climatisation - 15.Bouton
START/STOPpour démarrage moteur - 16.Dispositif de démarrage - 17.Air bag frontal genoux côté conducteur - 18.
Commandes au volant pour autoradio (où prévus) - 19.Levier commande Cruise Control (où prévu) - 20.Levier pour ou-
verture capot moteur - 21.Volet accès centrale fusibles sur planche de bord - 22.Groupe interrupteurs commande feux ex-
térieurs, appareil pour mettre à zéro le compteur kilométrique partiel et correcteur assiette des phares.

19
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
DISPOSITIF
DE DEMARRAGE
Le dispositif de démarrag est placé sur
la planche de bord et il est constitué de:
❒lecteurA-fig. 14 de la clé élec-
tronique (placé à côté du volant);
❒boutonSTART/STOP(placé sous
le lecteur de la clé électronique).
ATTENTIONPour éviter de décharger
inutilement la batterie, ne pas laisser
la clé électronique à l’intérieur du dis-
positif de démarrage la voiture éteinte.
EXCLUSION DE L’ALARME
Pour exclure complètement l’alarme
(par exemple en cas de longue inacti-
vité de la voiture) fermer la voiture en
tournant la tige métallique (présente à
l’intérieur de la clé électronique) dans
la serrure de la porte côté conducteur.
HOMOLOGATION
MINISTERIELLE
Dans le respect des lois en vigueur dans
chaque pays en matière de fréquence
radio, pour les marchés où le marquage
du transmetteur est demandé, le nu-
méro d’homologation est indiqué sur la
composante. Pour certaines ver-
sions/marchés, le marquage du code
peut être indiqué aussi sur le transmet-
teur et/ou sur le récepteur.
A0E0219mfig. 14
En cas de violation du
dispositif de démarra-
ge (par ex. une tentative de
vol), en faire vérifier le fonc-
tionnement chez les Services
Agréés Alfa Romeo avant de
reprendre la marche.
ATTENTION
Lorsqu’on descend de
la voiture, sortir tou-
jours la clé électronique, afin
d’éviter que les passagers
n’enclenche pas les com-
mandes par inadvertance. Ser-
rer toujours le frein à main. Si
la voiture est garée en mon-
tée, engager la première, alors
que si la voiture est garée en
descente, engager la marche
arrière. Ne jamais laisser d’en-
fants dans la voiture sans sur-
veillance.
ATTENTION

ATTENTIONSi, en introduisant la clé
électronique dans le dispositif démarra-
ge, le témoin
Ys’allume sur le tableau
de bord (sur certaines versions en mê-
me temps que la visualisation d’un mes-
sage sur l’affichage) contrôler que la clé
électronique est celle correcte et essayer
de la réintroduire dans le dispositif de
démarrage. Si le problème reste,
s’adresser aux Services Agréés Alfa Ro-
meo.
EXTINCTION TABLEAU
DE BORD
Le moteur éteint et les pédales de l’em-
brayage et du frein lâchés, appuyer sur
le bouton START/STOPou enlever la
clé électronique du dispositif de démar-
rage.
Après quelques secondes, l’affichage du
tableau de bord s’éteint progressive-
ment.
ATTENTIONEn cas de non extinction
du tableau de bord, il faut s’adresser aux
Services Agréés Alfa Romeo.
ALLUMAGE TABLEAU
DE BORD
Procéder de cette manière:
❒insérer la clé électronique dans le dis-
positif de démarrage;
❒si la clé électronique est déjà insé-
rée, appuyer sur le bouton START/
STOPsans appuyer sur la pédale
d’embrayage ou du frein.
En abandonnant la voiture, si on laisse
le tableau de bord allumé par inadver-
tance, les dispositifs électriques et élec-
troniques seront désactivés après envi-
ron 1 heure afin de sauvegarder la char-
ge de la batterie.
ATTENTIONOn rappelle d’insérer
complètement la clé électronique dans
le dispositif de démarrage jusqu’au blo-
cage de la clé même.
ATTENTIONEn cas de non allumage
du tableau de bord, il faut s’adresser aux
Services Agréés Alfa Romeo.
20
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0E0028mfig. 15
DEMARRAGE DU MOTEUR
Voir ce qui est décrit au paragraphe “Dé-
marrage du moteur” au chapitre
“Conduite”.
BOUTON START/STOP
fig. 15
Le bouton START/STOP, situé sur la
planche, a la fonction de commander
l’activation des systèmes électriques de
la voiture et le démarrage/extinction du
moteur.
Le bouton START/STOPest doté une
bague lumineuse. Elle est allumée avec
le tableau de bord quand le démarrage
de la voiture est permis.

24
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
En insérant la clé électronique dans le
dispositif de démarrage, on visualise les
kilomètres (ou mille) totaux; pour vi-
sualiser les kilomètres (ou mille) par-
tiels, appuyer sur la touche A-fig. 22.
Pendant la visualisation des kilomètres
(ou mille) partiels, pour mettre à zéro
ces derniers, appuyer longuement sur la
toucheA-fig. 22.
AFFICHAGE
MULTIFONCTION
(où prévu)
L’“Affichage multifonction” est en me-
sure de visualiser les informations utiles
et nécessaires pendant la conduite, en
particulier:
INFORMATIONS PRESENTES
SUR LA PAGE-ECRAN
STANDARD
❒HeureA-fig. 21;
❒Température extérieure B;
❒Kilomètres (ou mille) totaux ou par-
tiels parcourus C(lorsqu’on visuali-
se les kilomètres (ou mille) totaux,
sur l’affichage apparaît l’inscription
TOT).
A0E0060mfig. 21
A0E0072mfig. 22
diminuer: sur l’affichage apparaissent
une inscription et un numéro indiquant
le niveau de l’intensité lumineuse ac-
tuellement sélectionnée. La page-écran
reste active pendant qualques secondes,
après quoi elle disparaît.
REGLAGE AUTOMATIQUE
ECLAIRAGE COMMANDES
RHEOSTAT
Pour permettre la visibilité et le confort
maximum pendant toutes les conditions
de conduite (ex. conduite pendant le jour
les feux allumés, conduite dans les tun-
nels, etc…), à l’intérieur du tachymètre
se trouve un capteur qui est en mesure de
régler automatiquement, après avoir in-
séré la clé électronique dans le dispositif
de démarrage et appuyé sur le bouton
START/STOP, l'intensité lumineuse de
la graphique/affichage du tableau de
bord, de l’affichage de l’autoradio (si pré-
vu), de l’affichage du climatiseur, de l’af-
fichage du système de radionavigation (si
prévu) et de la graphique des instruments
de bord (jauge du carburant, indicateur de
la température de l’huile moteur (versions
à essence) ou indicateur pression turbo-
compresseur (versions diesel) et indica-
teur température liquide de refroidisse-
ment moteur).

VISUALISATION NIVEAU
HUILE MOTEUR
En introduisant la clé électronique dans
le dispositif de démarrage, l’affichage
visualise, pendant quelques secondes,
le niveau d’huile moteur. Pendant cet-
te phase, pour annuler la visualisation
et passer à la page-écran suivante, ap-
puyer sur la touche MENU.
En cas de niveau d’huile moteur insuf-
fisant/excessif, un message d’attention
apparaît sur l’affichage.
ATTENTION Pour connaître la quan-
tité correcte d’huile moteur, vérifier
quand même toujours l’indication pré-
sente sur la jauge (voir paragraphe “Vé-
rification des niveaux” au chapitre “En-
tretien de la voiture”).
ATTENTIONPour être sûr de l’indi-
cation correcte du niveau d’huile moteur,
effectuer le contrôle lorsque la voiture
est garée sur un terrain plat.
ATTENTION Pour que la mesure du
niveau d’huile soit effectuée correcte-
ment, après l’introduction de la clé, at-
tendre environ 2 secondes avant d’ef-
fectuer le démarrage du moteur.
MESSAGES AU DEMARRAGE
DE LA VOITURE
Une fois la visualisation du niveau d’hui-
le moteur terminée, l’affichage visuali-
se, pendant quelques secondes, un mes-
sage pour prévenir le conducteur sur la
procédure à effectuer pour démarrer le
moteur (PRESS PEDAL AND
START: appuyer sur la pédale du frein
ou de l’embrayage et ensuite sur le bou-
tonSTART/STOPpour démarrer le
moteur). Echéance entretien
programmé
ATTENTIONLe Plan d’Entretien Pro-
grammé prévoit l’entretien de la voitu-
re tous les 30.000 km (ou 18.000
mi); cette visualisation apparaît auto-
matiquement, avec la clé électronique
dans le dispositif de démarrage, à par-
tir de 2.000 km (ou 1.240 mi) de
l’échéance de l’entretien. La visualisa-
tion sera en km ou mille selon la sélec-
tion effectuée dans l’unité de mesure.
Quand l’entretien programmé (“cou-
pon”) est proche à l’échéance prévue,
en introduisant la clé électronique dans
le dispositif de démarrage, sur l’affi-
chage apparaîtra un message suivi du
nombre de kilomètres/milles manquant
à l’entretien de la voiture. S’adresser
aux Services Agréés Alfa Romeo qui se
chargeront, non seulement des opéra-
tions d’entretien prévues par le Plan
d’entretien programmé ou par le Plan
d’inspection annuelle, mais aussi de la
mise à zéro de cette visualisation (re-
set).
28
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

47
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

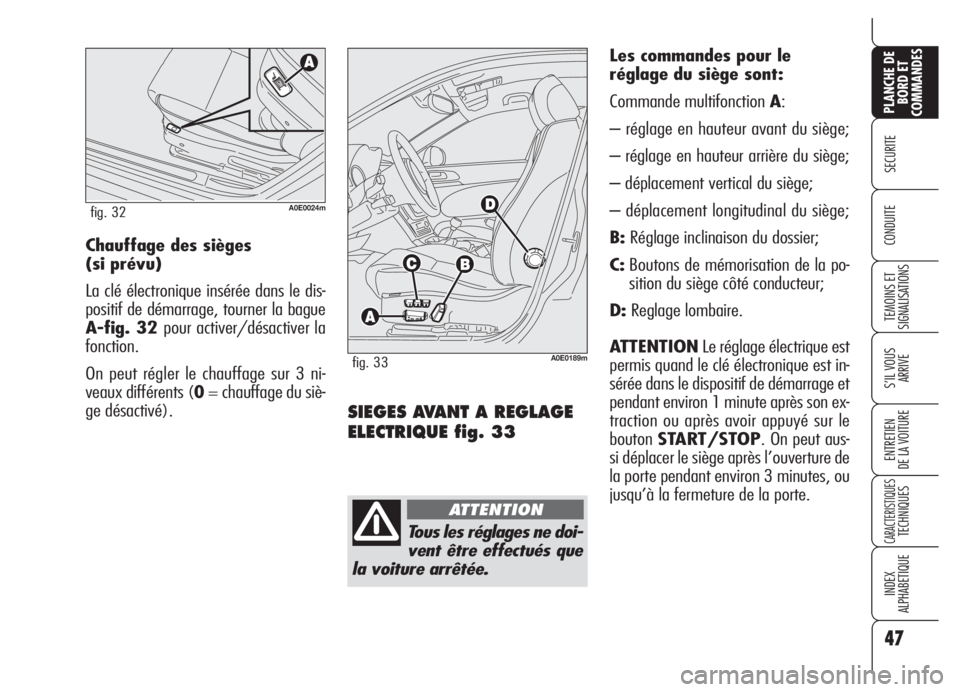

SIEGES AVANT A REGLAGE
ELECTRIQUE fig. 33
Les commandes pour le
réglage du siège sont:
Commande multifonction A:
– réglage en hauteur avant du siège;
– réglage en hauteur arrière du siège;
– déplacement vertical du siège;
– déplacement longitudinal du siège;
B:Réglage inclinaison du dossier;
C:Boutons de mémorisation de la po-
sition du siège côté conducteur;
D:Reglage lombaire.
ATTENTIONLe réglage électrique est
permis quand le clé électronique est in-
sérée dans le dispositif de démarrage et
pendant environ 1 minute après son ex-
traction ou après avoir appuyé sur le
boutonSTART/STOP. On peut aus-
si déplacer le siège après l’ouverture de
la porte pendant environ 3 minutes, ou
jusqu’à la fermeture de la porte. Chauffage des sièges
(si prévu)
La clé électronique insérée dans le dis-
positif de démarrage, tourner la bague
A-fig. 32 pour activer/désactiver la
fonction.
On peut régler le chauffage sur 3 ni-
veaux différents (0= chauffage du siè-
ge désactivé).
A0E0024mfig. 32
Tous les réglages ne doi-
vent être effectués que
la voiture arrêtée.
ATTENTION
A0E0189mfig. 33

148
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Il est recommandé, au
cours de la première pé-
riode d’utilisation, de ne
pas pousser la voiture à fond
(par exemple, accélérations
exaspérées, parcours excessive-
ment longs aux régimes maxi,
freinages trop intensifs, etc.).
Il est extrêmement
dangereux de faire
fonctionner le moteur dans un
local fermé. Le moteur
consomme de l’oxygène et dé-
gage de l’anhydride carbo-
nique, de l’oxyde de carbone,
et d’autres gaz toxiques.
ATTENTION
Le moteur éteint, ne pas
laisser la clé électronique
dans le dispositif de dé-
marrage pour éviter qu’une ab-
sorption inutile de courant ne dé-
charge la batterie.
PROCEDURE POUR LES
VERSIONS A ESSENCE
Procéder de cette manière:
❒serrer le frein à main;
❒placer le levier de la boîte de vitesses
au point mort;
❒insérer à fond la clé électronique dans
le dispositif de démarrage jusqu’à l’ar-
rêt;
❒enfoncer à fond la pédale de l’em-
brayage (ou du frein), sans enfon-
cer l’accélérateur;
❒appuyer sur le bouton START/
STOPrelâcher dès que le moteur
tourne.
PROCEDURE POUR
VERSIONS DIESEL
Procéder de cette manière:
❒serrer le frein à main;
❒placer le levier de la boîte de vitesses
au point mort;
❒insérer à fond la clé électronique
dans le dispositif de démarrage jus-
qu’à l’arrêt. Sur le tableau de bord,
s’allume le témoin
m;
DEMARRAGE
DU MOTEUR
La voiture est munie d’un dispositif élec-
tronique d’antidémarrage du moteur: au
cas où la voiture ne démarre pas voir au
paragraphe “Système Alfa Romeo CO-
DE” au chapitre “Planche de bord et
commandes”.
ATTENTIONUne violation du disposi-
tif de démarrage peut provoquer un blo-
cage involontaire de la direction.
ATTENTION On rappelle d’insérer
complètement la clé électronique dans
le dispositif de démarrage jusqu’au blo-
cage de la clé même
ATTENTION La voiture en marche, la
clé électronique ne doit jamais être en-
levée du dispositif de démarrage sauf
dans le cas d’une extraction d’urgence
(voir paragraphe “Extraction de la clé
électronique d’urgence”).
