2004 YAMAHA VERSITY 300 Betriebsanleitungen (in German)

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5
Motor anlassen................................................................................... 5-1
Anfahren ............................................................................................ 5-2
Beschleunigen und verlangsamen .................................................... 5-3
Bremsen ............................................................................................ 5-3
Ratschläge, um den Kraftstoffverbrauch zu reduzieren .................... 5-4
Einfahrvorschriften ............................................................................ 5-4
Parken ............................................................................................... 5-5

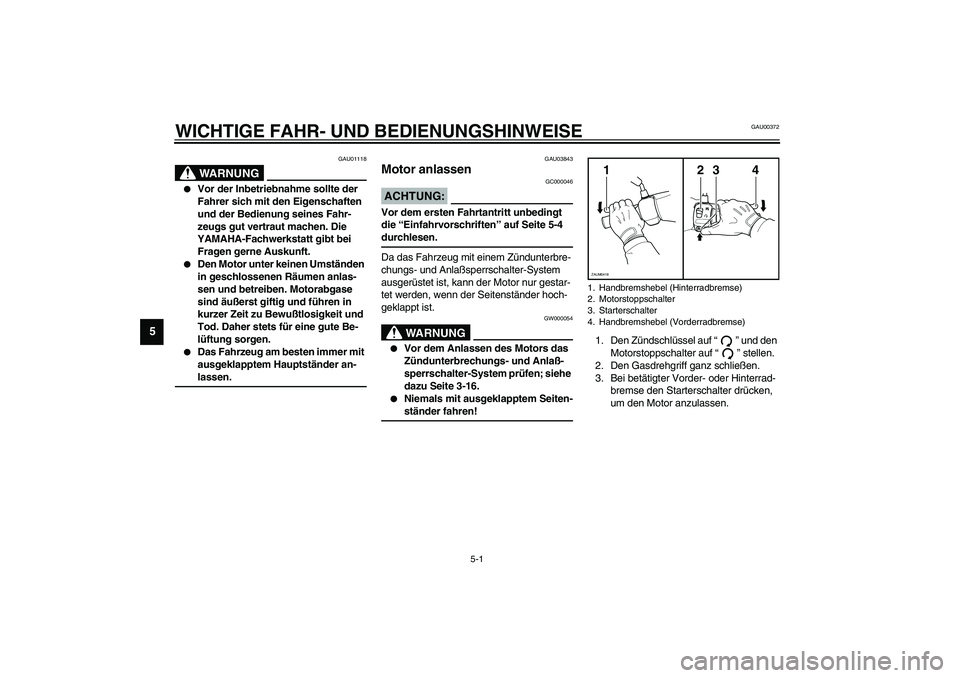

5-1
5
GAU00372
5-WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
GAU01118
WARNUNG
_

Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Die
YAMAHA-Fachwerkstatt gibt bei
Fragen gerne Auskunft.


Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen und betreiben. Motorabgase
sind äußerst giftig und führen in
kurzer Zeit zu Bewußtlosigkeit und
Tod. Daher stets für eine gute Be-
lüftung sorgen.


Das Fahrzeug am besten immer mit
ausgeklapptem Hauptständer an-
lassen.
_
GAU03843
Motor anlassen
GC000046
ACHTUNG:_ Vor dem ersten Fahrtantritt unbedingt
die “Einfahrvorschriften” auf Seite 5-4
durchlesen. _Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn der Seitenständer hoch-
geklappt ist.
GW000054
WARNUNG
_

Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; siehe
dazu Seite 3-16.


Niemals mit ausgeklapptem Seiten-
ständer fahren!
_
1. Den Zündschlüssel auf “” und den
Motorstoppschalter auf “” stellen.
2. Den Gasdrehgriff ganz schließen.
3. Bei betätigter Vorder- oder Hinterrad-
bremse den Starterschalter drücken,
um den Motor anzulassen.1. Handbremshebel (Hinterradbremse)
2. Motorstoppschalter
3. Starterschalter
4. Handbremshebel (Vorderradbremse)
1234
ZAUM0418

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE

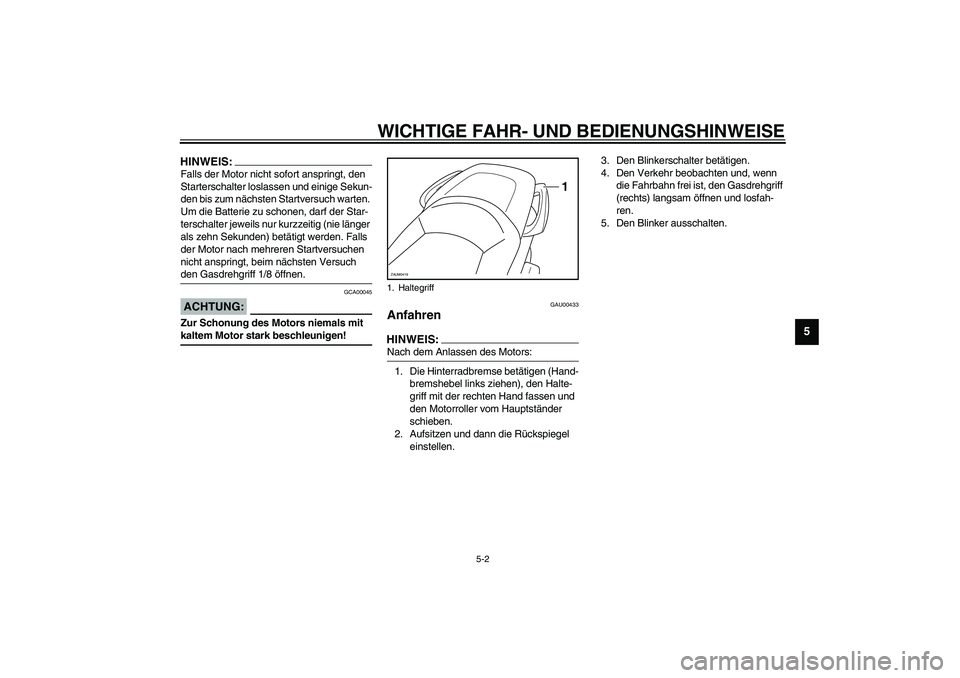

5-2
5
HINWEIS:_ Falls der Motor nicht sofort anspringt, den
Starterschalter loslassen und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als zehn Sekunden) betätigt werden. Falls
der Motor nach mehreren Startversuchen
nicht anspringt, beim nächsten Versuch
den Gasdrehgriff 1/8 öffnen. _
GCA00045
ACHTUNG:_ Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen! _
GAU00433
Anfahren HINWEIS:_ Nach dem Anlassen des Motors: _1. Die Hinterradbremse betätigen (Hand-
bremshebel links ziehen), den Halte-
griff mit der rechten Hand fassen und
den Motorroller vom Hauptständer
schieben.
2. Aufsitzen und dann die Rückspiegel
einstellen.3. Den Blinkerschalter betätigen.
4. Den Verkehr beobachten und, wenn
die Fahrbahn frei ist, den Gasdrehgriff
(rechts) langsam öffnen und losfah-
ren.
5. Den Blinker ausschalten. 1. Haltegriff
1
ZAUM0419

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE

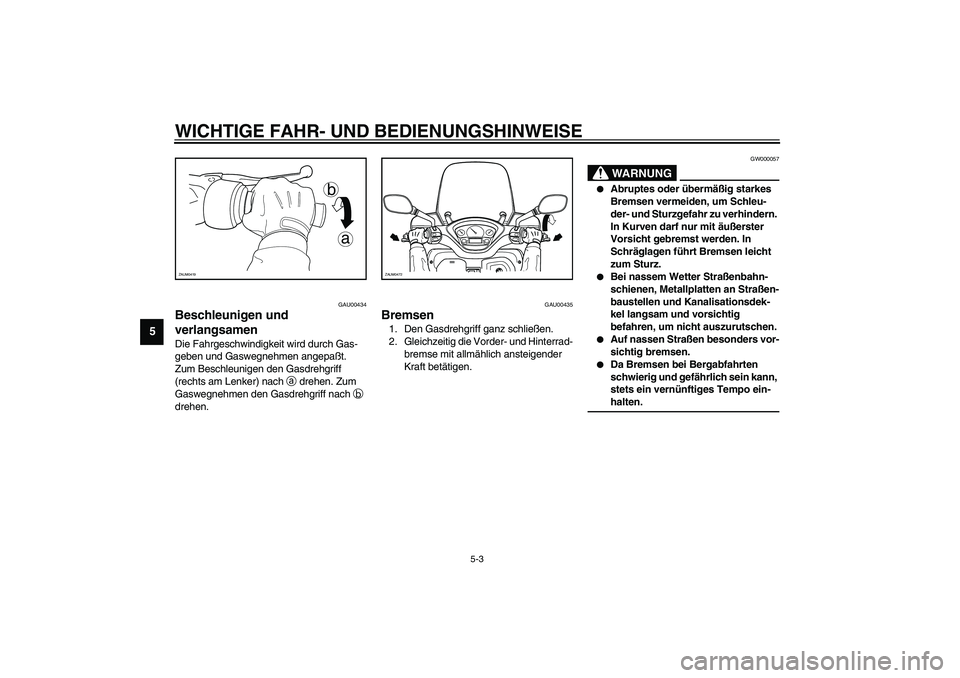

5-3
5
GAU00434
Beschleunigen und
verlangsamen Die Fahrgeschwindigkeit wird durch Gas-
geben und Gaswegnehmen angepaßt.
Zum Beschleunigen den Gasdrehgriff
(rechts am Lenker) nach
a drehen. Zum
Gaswegnehmen den Gasdrehgriff nach
b
drehen.
GAU00435
Bremsen 1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinterrad-
bremse mit allmählich ansteigender
Kraft betätigen.
GW000057
WARNUNG
_

Abruptes oder übermäßig starkes
Bremsen vermeiden, um Schleu-
der- und Sturzgefahr zu verhindern.
In Kurven darf nur mit äußerster
Vorsicht gebremst werden. In
Schräglagen führt Bremsen leicht
zum Sturz.


Bei nassem Wetter Straßenbahn-
schienen, Metallplatten an Straßen-
baustellen und Kanalisationsdek-
kel langsam und vorsichtig
befahren, um nicht auszurutschen.


Auf nassen Straßen besonders vor-
sichtig bremsen.


Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein kann,
stets ein vernünftiges Tempo ein-
halten.
_
a b
ZAUM0419
PUSH
ZAUM0472

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE

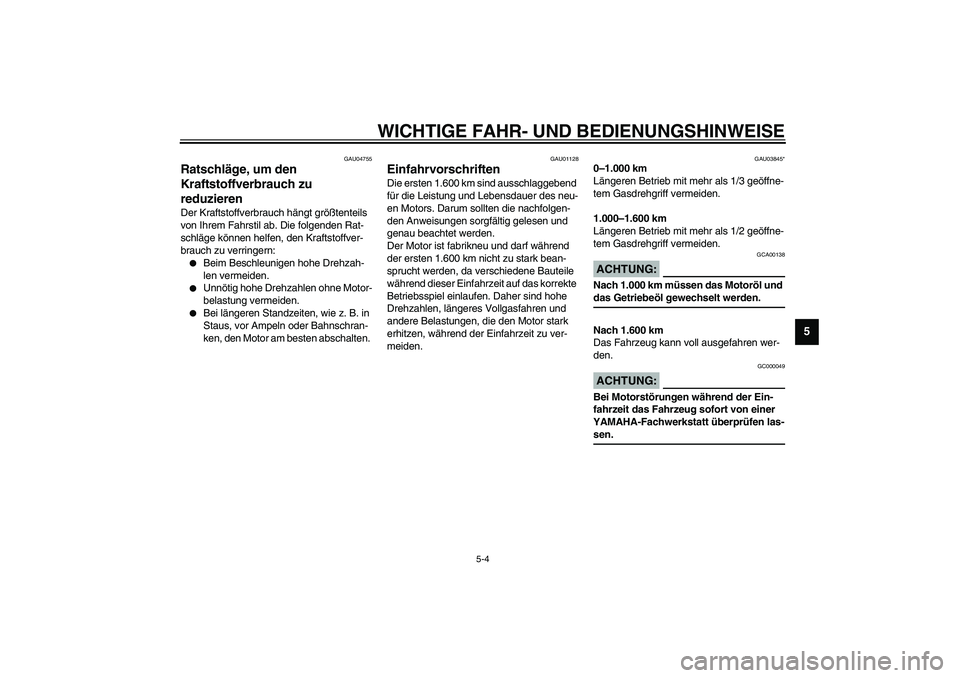

5-4
5
GAU04755
Ratschläge, um den
Kraftstoffverbrauch zu
reduzieren Der Kraftstoffverbrauch hängt größtenteils
von Ihrem Fahrstil ab. Die folgenden Rat-
schläge können helfen, den Kraftstoffver-
brauch zu verringern:

Beim Beschleunigen hohe Drehzah-
len vermeiden.


Unnötig hohe Drehzahlen ohne Motor-
belastung vermeiden.


Bei längeren Standzeiten, wie z. B. in
Staus, vor Ampeln oder Bahnschran-
ken, den Motor am besten abschalten.
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1.600 km nicht zu stark bean-
sprucht werden, da verschiedene Bauteile
während dieser Einfahrzeit auf das korrekte
Betriebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu ver-
meiden.
GAU03845*
0–1.000 km
Längeren Betrieb mit mehr als 1/3 geöffne-
tem Gasdrehgriff vermeiden.
1.000–1.600 km
Längeren Betrieb mit mehr als 1/2 geöffne-
tem Gasdrehgriff vermeiden.
GCA00138
ACHTUNG:_ Nach 1.000 km müssen das Motoröl und
das Getriebeöl gewechselt werden. _Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000049
ACHTUNG:_ Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
YAMAHA-Fachwerkstatt überprüfen las-
sen. _

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE

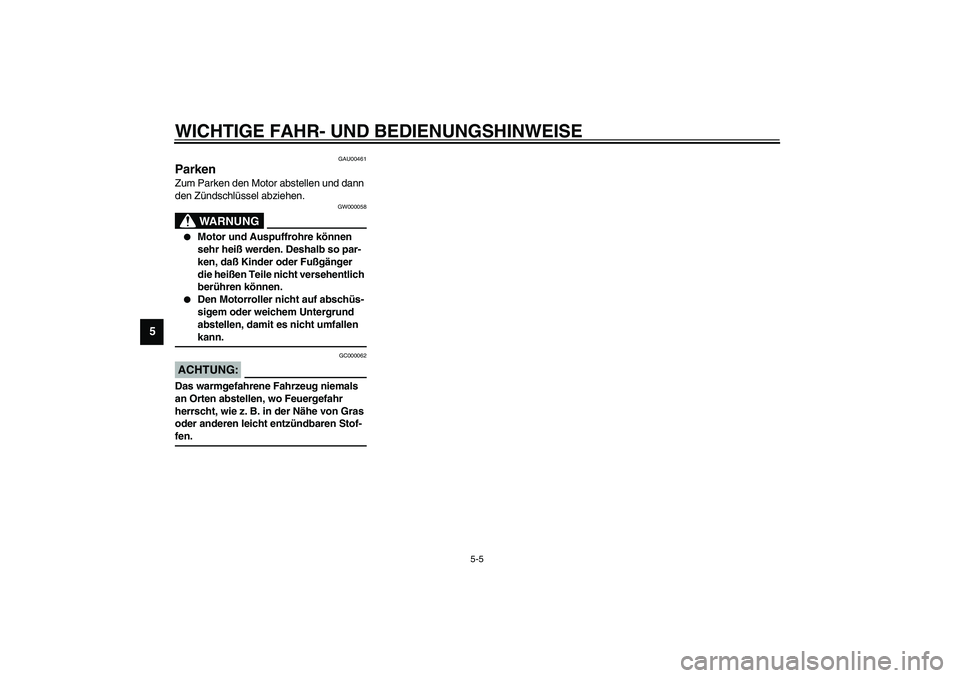

5-5
5
GAU00461
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
GW000058
WARNUNG
_

Motor und Auspuffrohre können
sehr heiß werden. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.


Den Motorroller nicht auf abschüs-
sigem oder weichem Untergrund
abstellen, damit es nicht umfallen
kann.
_
GC000062
ACHTUNG:_ Das warmgefahrene Fahrzeug niemals
an Orten abstellen, wo Feuergefahr
herrscht, wie z. B. in der Nähe von Gras
oder anderen leicht entzündbaren Stof-
fen. _

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Verkleidungsteile und Abdeckungen abnehmen
und montieren .................................................... 6-5
Zündkerze prüfen ............................................... 6-11
Motoröl ............................................................... 6-13
Achsgetriebeöl ................................................... 6-16
Kühlflüssigkeit .................................................... 6-17
Luftfilter und Riementrieb-Gehäusefiltereinsätze
reinigen ............................................................ 6-18
Vergaser einstellen ............................................ 6-20
Gaszugspiel einstellen ....................................... 6-20
Ventilspiel einstellen .......................................... 6-21
Reifen ................................................................ 6-21
Räder ................................................................. 6-23
Handbremshebel-Spiel einstellen ...................... 6-23
Bremsbeläge prüfen .......................................... 6-24
Bremsflüssigkeitsstand prüfen ........................... 6-24
Bremsflüssigkeit wechseln.................................. 6-25Bowdenzüge prüfen und schmieren .................. 6-26
Gaszug und -drehgriff prüfen und schmieren .... 6-26
Bremshebel vorn und hinten schmieren ........... 6-26
Haupt- und Seitenständer prüfen und
schmieren ....................................................... 6-27
Teleskopgabel prüfen ........................................ 6-27
Lenkung prüfen ................................................. 6-28
Radlager prüfen ................................................ 6-29
Batterie .............................................................. 6-29
Sicherungen wechseln ...................................... 6-30
Scheinwerferlampe auswechseln ...................... 6-32
Blinkerlampe vorn auswechseln ........................ 6-34
Rücklicht-/Bremslichtlampe und
Blinkerlampe hinten auswechseln ................... 6-34
Kennzeichenleuchten-Lampe auswechseln ...... 6-35
Fehlersuche ...................................................... 6-35
Fehlersuchdiagramme ...................................... 6-36

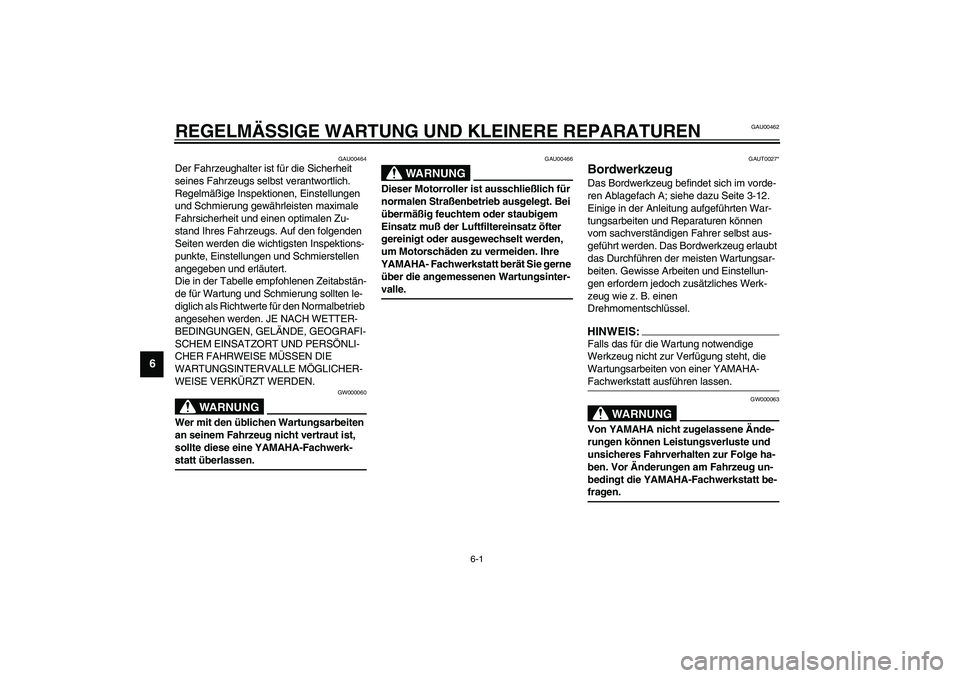

6-1
6
GAU00462
6-REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
GAU00464
Der Fahrzeughalter ist für die Sicherheit
seines Fahrzeugs selbst verantwortlich.
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Auf den folgenden
Seiten werden die wichtigsten Inspektions-
punkte, Einstellungen und Schmierstellen
angegeben und erläutert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND PERSÖNLI-
CHER FAHRWEISE MÜSSEN DIE
WARTUNGSINTERVALLE MÖGLICHER-
WEISE VERKÜRZT WERDEN.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese eine YAMAHA-Fachwerk-
statt überlassen. _
GAU00466
WARNUNG
_ Dieser Motorroller ist ausschließlich für
normalen Straßenbetrieb ausgelegt. Bei
übermäßig feuchtem oder staubigem
Einsatz muß der Luftfiltereinsatz öfter
gereinigt oder ausgewechselt werden,
um Motorschäden zu vermeiden. Ihre
YAMAHA- Fachwerkstatt berät Sie gerne
über die angemessenen Wartungsinter-
valle. _
GAUT0027*
Bordwerkzeug Das Bordwerkzeug befindet sich im vorde-
ren Ablagefach A; siehe dazu Seite 3-12.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug erlaubt
das Durchführen der meisten Wartungsar-
beiten. Gewisse Arbeiten und Einstellun-
gen erfordern jedoch zusätzliches Werk-
zeug wie z. B. einen
Drehmomentschlüssel.HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einer YAMAHA-
Fachwerkstatt ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die YAMAHA-Fachwerkstatt be-
fragen. _
