ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
GAU00330

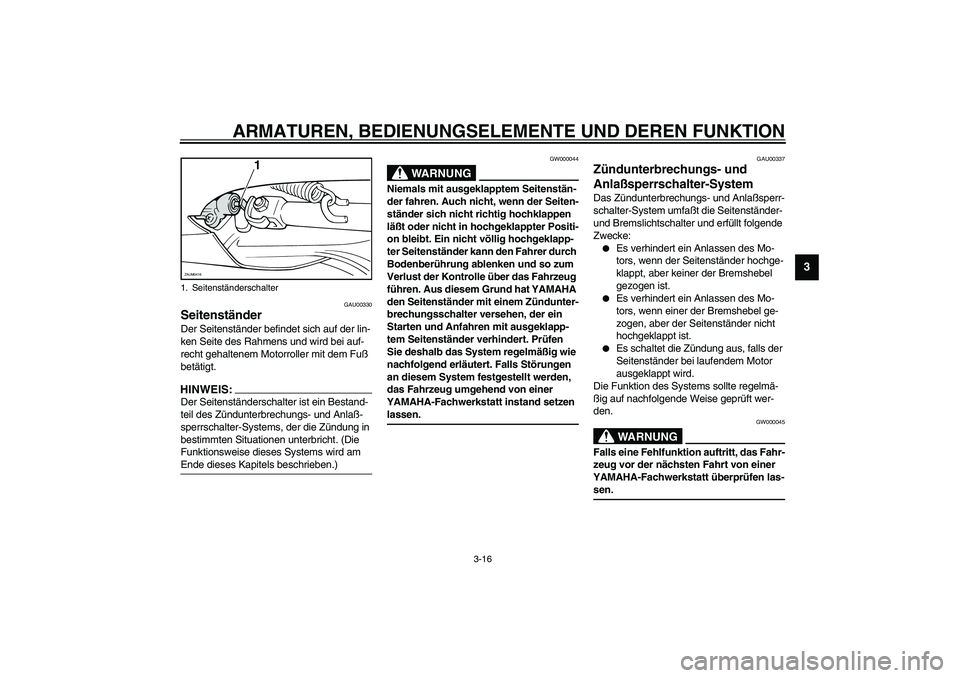

Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens und wird bei auf-
recht gehaltenem Motorroller mit dem Fuß
betätigt.HINWEIS:_ Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlaß-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Die
Funktionsweise dieses Systems wird am
Ende dieses Kapitels beschrieben.) _
GW000044
WARNUNG
_ Niemals mit ausgeklapptem Seitenstän-
der fahren. Auch nicht, wenn der Seiten-
ständer sich nicht richtig hochklappen
läßt oder nicht in hochgeklappter Positi-
on bleibt. Ein nicht völlig hochgeklapp-
ter Seitenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Aus diesem Grund hat YAMAHA
den Seitenständer mit einem Zündunter-
brechungsschalter versehen, der ein
Starten und Anfahren mit ausgeklapp-
tem Seitenständer verhindert. Prüfen
Sie deshalb das System regelmäßig wie
nachfolgend erläutert. Falls Störungen
an diesem System festgestellt werden,
das Fahrzeug umgehend von einer
YAMAHA-Fachwerkstatt instand setzen
lassen. _
GAU00337
Zündunterbrechungs- und
Anlaßsperrschalter-System Das Zündunterbrechungs- und Anlaßsperr-
schalter-System umfaßt die Seitenständer-
und Bremslichtschalter und erfüllt folgende
Zwecke:

Es verhindert ein Anlassen des Mo-
tors, wenn der Seitenständer hochge-
klappt, aber keiner der Bremshebel
gezogen ist.


Es verhindert ein Anlassen des Mo-
tors, wenn einer der Bremshebel ge-
zogen, aber der Seitenständer nicht
hochgeklappt ist.


Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
GW000045
WARNUNG
_ Falls eine Fehlfunktion auftritt, das Fahr-
zeug vor der nächsten Fahrt von einer
YAMAHA-Fachwerkstatt überprüfen las-
sen. _
1. Seitenständerschalter
1
ZAUM0416

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
CD-06G
JA NEIN

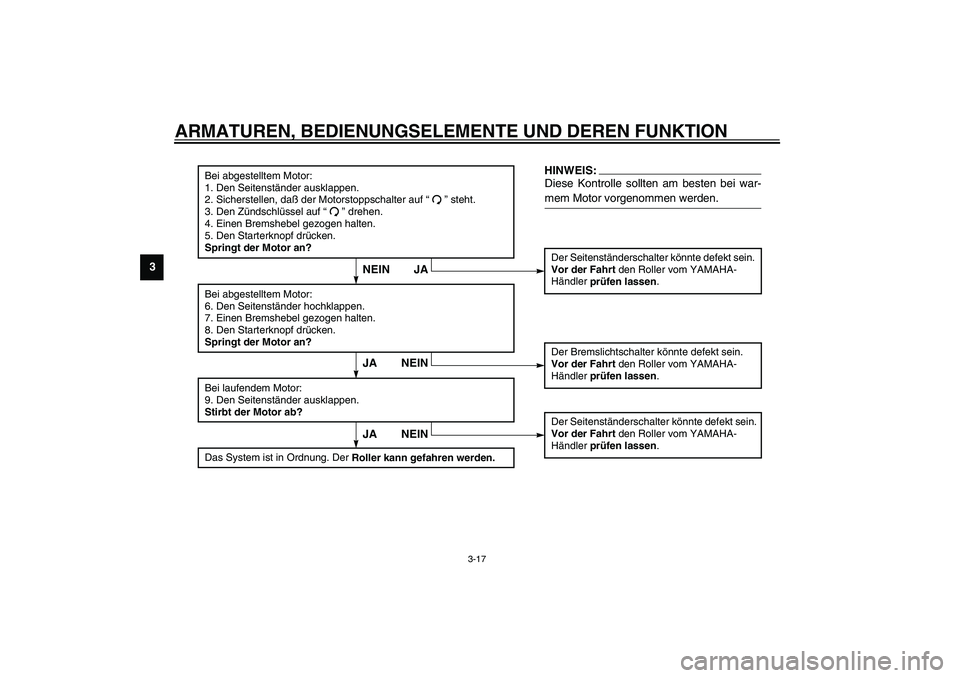

Bei abgestelltem Motor:
1. Den Seitenständer ausklappen.
2. Sicherstellen, daß der Motorstoppschalter auf “” steht.
3. Den Zündschlüssel auf “” drehen.
4. Einen Bremshebel gezogen halten.
5. Den Starterknopf drücken.
Springt der Motor an?
Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt den Roller vom YAMAHA-
Händler
prüfen lassen.
Bei abgestelltem Motor:
6. Den Seitenständer hochklappen.
7. Einen Bremshebel gezogen halten.
8. Den Starterknopf drücken.
Springt der Motor an?Bei laufendem Motor:
9. Den Seitenständer ausklappen.
Stirbt der Motor ab?
Der Bremslichtschalter könnte defekt sein.
Vor der Fahrt den Roller vom YAMAHA-
Händler
prüfen lassen.Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt den Roller vom YAMAHA-
Händler
prüfen lassen.HINWEIS:Diese Kontrolle sollten am besten bei war-
mem Motor vorgenommen werden.
JA NEIN
Das System ist in Ordnung. Der
Roller kann gefahren werden.
JA NEIN

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
GAUM0102*

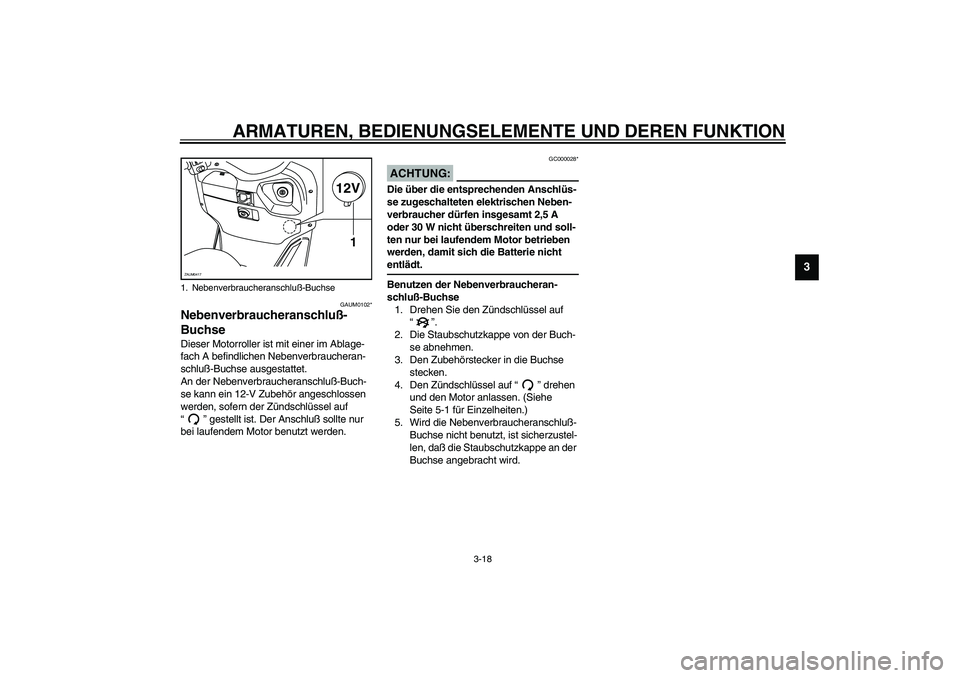

Nebenverbraucheranschluß-
Buchse Dieser Motorroller ist mit einer im Ablage-
fach A befindlichen Nebenverbraucheran-
schluß-Buchse ausgestattet.
An der Nebenverbraucheranschluß-Buch-
se kann ein 12-V Zubehör angeschlossen
werden, sofern der Zündschlüssel auf
“” gestellt ist. Der Anschluß sollte nur
bei laufendem Motor benutzt werden.
GC000028*
ACHTUNG:_ Die über die entsprechenden Anschlüs-
se zugeschalteten elektrischen Neben-
verbraucher dürfen insgesamt 2,5 A
oder 30 W nicht überschreiten und soll-
ten nur bei laufendem Motor betrieben
werden, damit sich die Batterie nicht
entlädt._Benutzen der Nebenverbraucheran-
schluß-Buchse
1. Drehen Sie den Zündschlüssel auf
“”.
2. Die Staubschutzkappe von der Buch-
se abnehmen.
3. Den Zubehörstecker in die Buchse
stecken.
4. Den Zündschlüssel auf “” drehen
und den Motor anlassen. (Siehe
Seite 5-1 für Einzelheiten.)
5. Wird die Nebenverbraucheranschluß-
Buchse nicht benutzt, ist sicherzustel-
len, daß die Staubschutzkappe an der
Buchse angebracht wird.
1. Nebenverbraucheranschluß-Buchse
12V
1
ZAUM0417

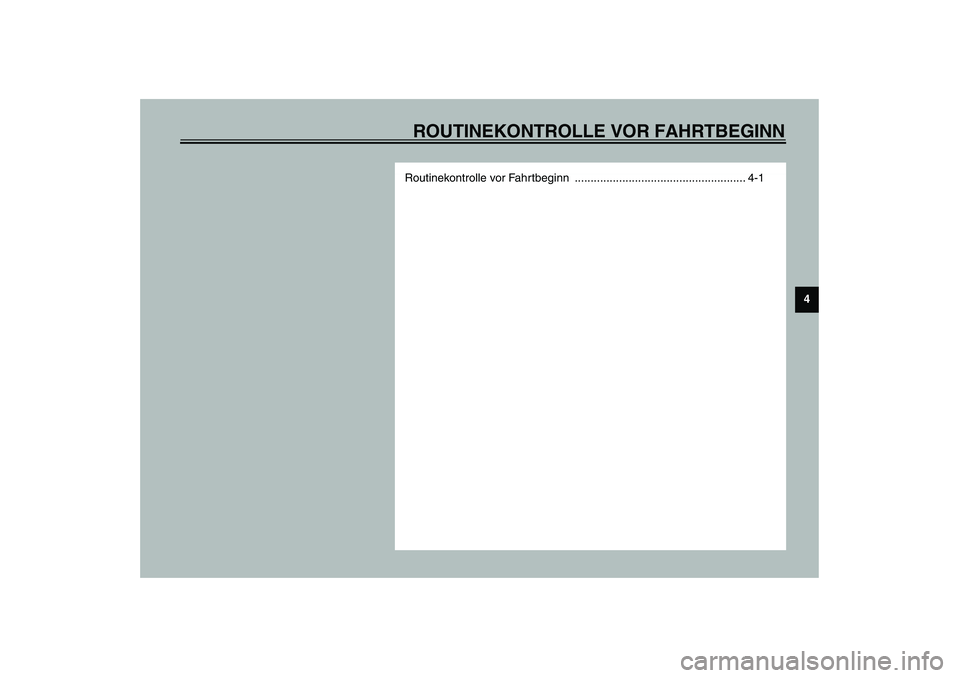

ROUTINEKONTROLLE VOR FAHRTBEGINN
4
Routinekontrolle vor Fahrtbeginn ...................................................... 4-1

4-1
4
GAU01114

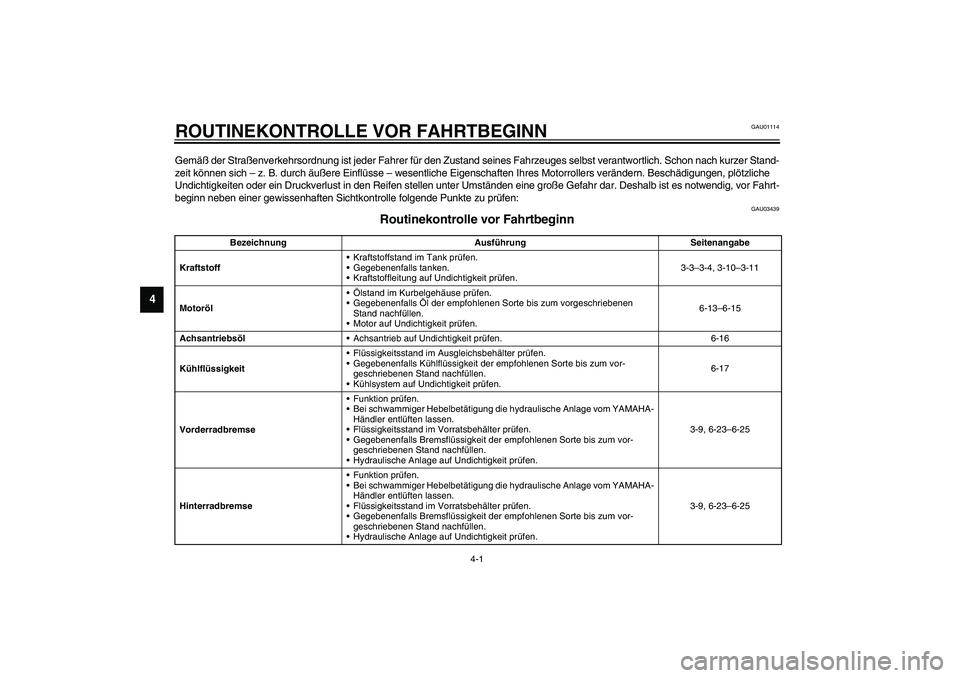

4-ROUTINEKONTROLLE VOR FAHRTBEGINNGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Stand-
zeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrollers verändern. Beschädigungen, plötzliche
Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrt-
beginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen:
GAU03439
Routinekontrolle vor Fahrtbeginn
CO-01G
Bezeichnung Ausführung Seitenangabe
KraftstoffKraftstoffstand im Tank prüfen.
Gegebenenfalls tanken.
Kraftstoffleitung auf Undichtigkeit prüfen.3-3–3-4, 3-10–3-11
MotorölÖlstand im Kurbelgehäuse prüfen.
Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Motor auf Undichtigkeit prüfen.6-13–6-15
AchsantriebsölAchsantrieb auf Undichtigkeit prüfen. 6-16
KühlflüssigkeitFlüssigkeitsstand im Ausgleichsbehälter prüfen.
Gegebenenfalls Kühlflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Kühlsystem auf Undichtigkeit prüfen.6-17
VorderradbremseFunktion prüfen.
Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
Flüssigkeitsstand im Vorratsbehälter prüfen.
Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Hydraulische Anlage auf Undichtigkeit prüfen.3-9, 6-23–6-25
HinterradbremseFunktion prüfen.
Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
Flüssigkeitsstand im Vorratsbehälter prüfen.
Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Hydraulische Anlage auf Undichtigkeit prüfen.3-9, 6-23–6-25

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4

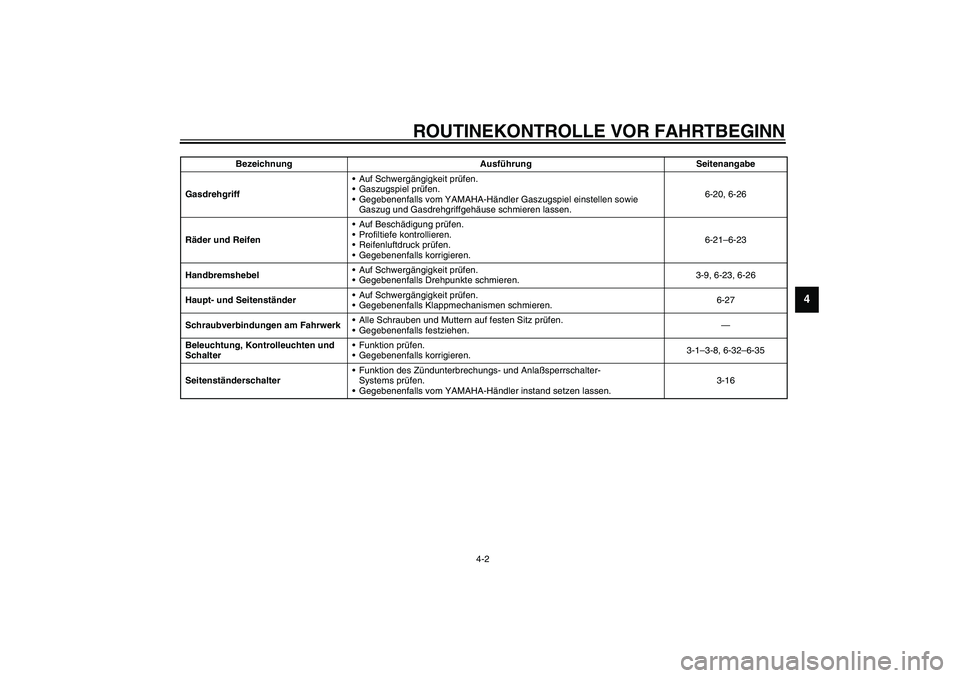

GasdrehgriffAuf Schwergängigkeit prüfen.
Gaszugspiel prüfen.
Gegebenenfalls vom YAMAHA-Händler Gaszugspiel einstellen sowie
Gaszug und Gasdrehgriffgehäuse schmieren lassen.6-20, 6-26
Räder und ReifenAuf Beschädigung prüfen.
Profiltiefe kontrollieren.
Reifenluftdruck prüfen.
Gegebenenfalls korrigieren.6-21–6-23
HandbremshebelAuf Schwergängigkeit prüfen.
Gegebenenfalls Drehpunkte schmieren.3-9, 6-23, 6-26
Haupt- und SeitenständerAuf Schwergängigkeit prüfen.
Gegebenenfalls Klappmechanismen schmieren.6-27
Schraubverbindungen am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.
Gegebenenfalls festziehen.—
Beleuchtung, Kontrolleuchten und
SchalterFunktion prüfen.
Gegebenenfalls korrigieren.3-1–3-8, 6-32–6-35
SeitenständerschalterFunktion des Zündunterbrechungs- und Anlaßsperrschalter-
Systems prüfen.
Gegebenenfalls vom YAMAHA-Händler instand setzen lassen.3-16 Bezeichnung Ausführung Seitenangabe

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4

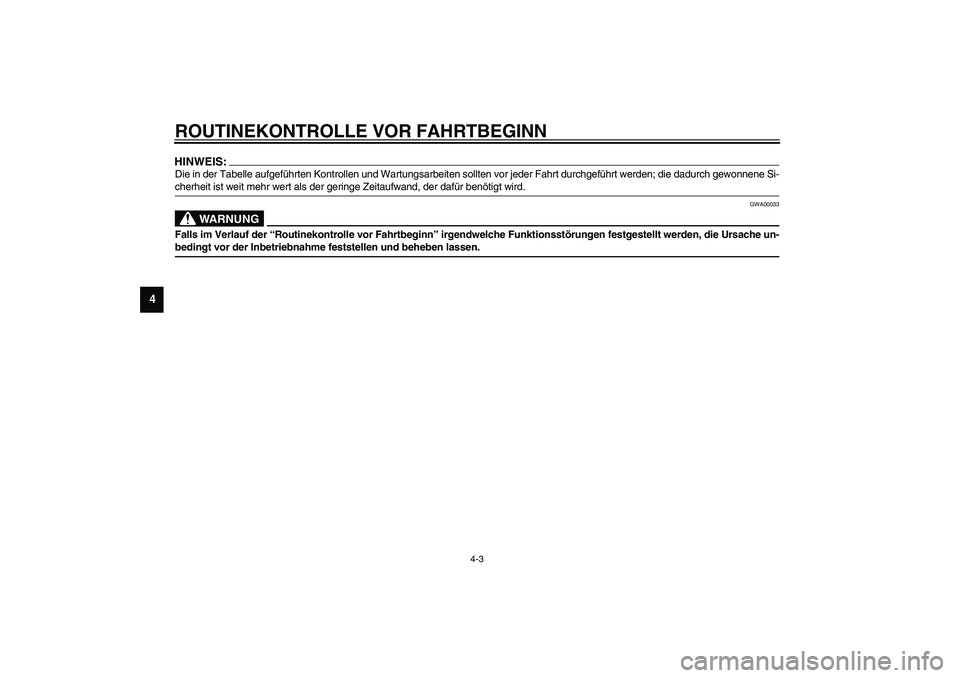

HINWEIS:_ Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene Si-
cherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird. _
GWA00033
WARNUNG
_ Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-
bedingt vor der Inbetriebnahme feststellen und beheben lassen. _
