2004 BMW MOTORRAD K 1200 S Libretto di uso e manutenzione (in Italian)

17Schema generale
Vista generale da sinistra ............... 9
Vista generale da destra............... 11
Comandi sul manubrio,
lato sinistro .................................... 12
Comandi sul manubrio,
lato destro ...................................... 13
Strumento combinato ................... 14
Fari .................................................. 15

Schema generale18

19Schema generale

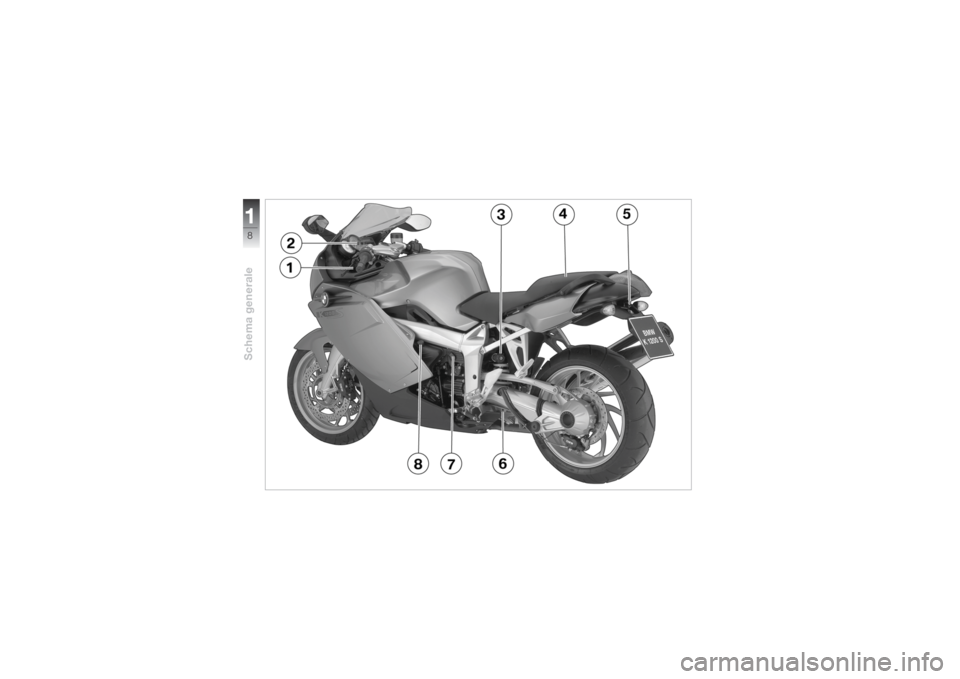

Vista generale da
sinistra1Regolazione assetto fari
(
b 41)
sotto lo strumento
combinato
2Serbatoio liquido della
frizione (
b 97)
3Regolazione del precarico
molla posteriore (
b 46)
4Portacasco (
b 44)
sotto la sella
5Serratura sella (b 42)
sotto la luce posteriore
6Regolazione ammortizza-
tore posteriore (b 47)
7Presa (
b 78)
8Foro di rifornimento liquido
di raffreddamento (
b 92)

Schema generale110

111Schema generale

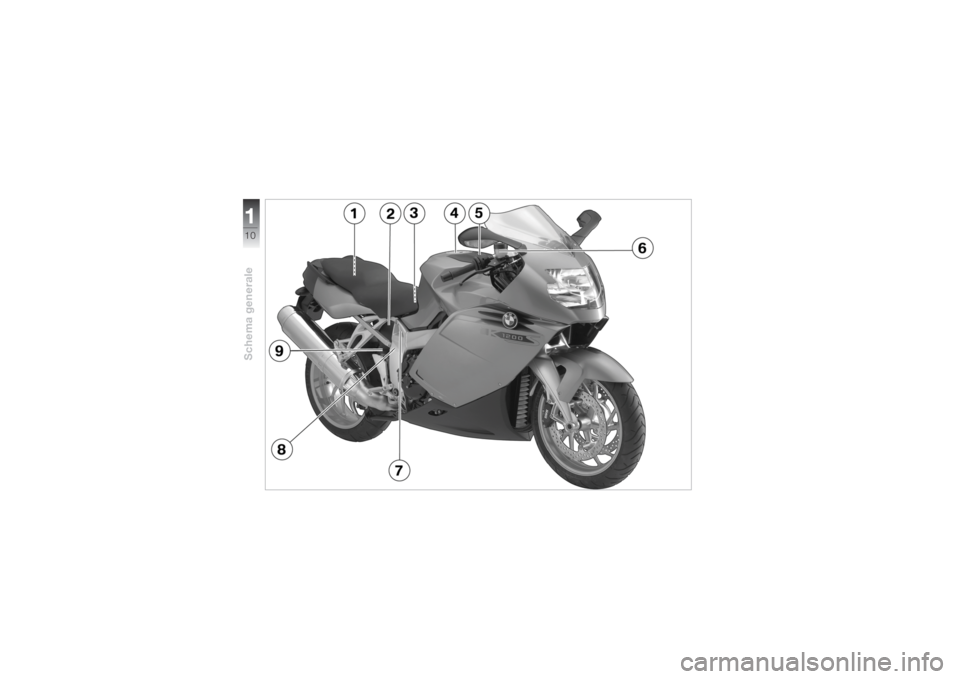

Vista generale da
destra1Attrezzi di bordo (
b 89)
sotto la sella
2Spia livello olio motore
(
b 90)
3Foro di riempimento olio
motore (
b 91) sotto la sella
4Foro di rifornimento nel
serbatoio carburante (
b
71)
5Vano batteria (
b 120)
6Contenitore liquido freni,
lato anteriore (b 96)
7Targhetta su traversa
posteriore
8Numero di telaio su fian-
cata, lato anteriore destro
9Contenitore liquido freni,
lato posteriore (b 96)

Schema generale112

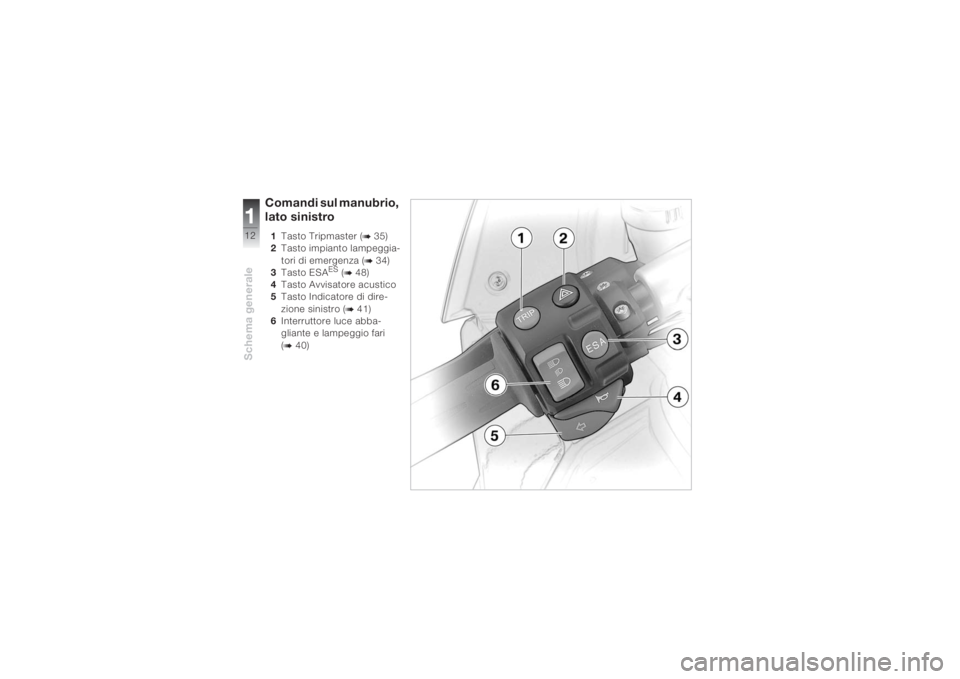

Comandi sul manubrio,
lato sinistro1Tasto Tripmaster (
b 35)
2Tasto impianto lampeggia-
tori di emergenza (b 34)
3Tasto ESA
ES (b 48)
4Tasto Avvisatore acustico
5Tasto Indicatore di dire-
zione sinistro (b 41)
6Interruttore luce abba-
gliante e lampeggio fari
(
b 40)

113Schema generale

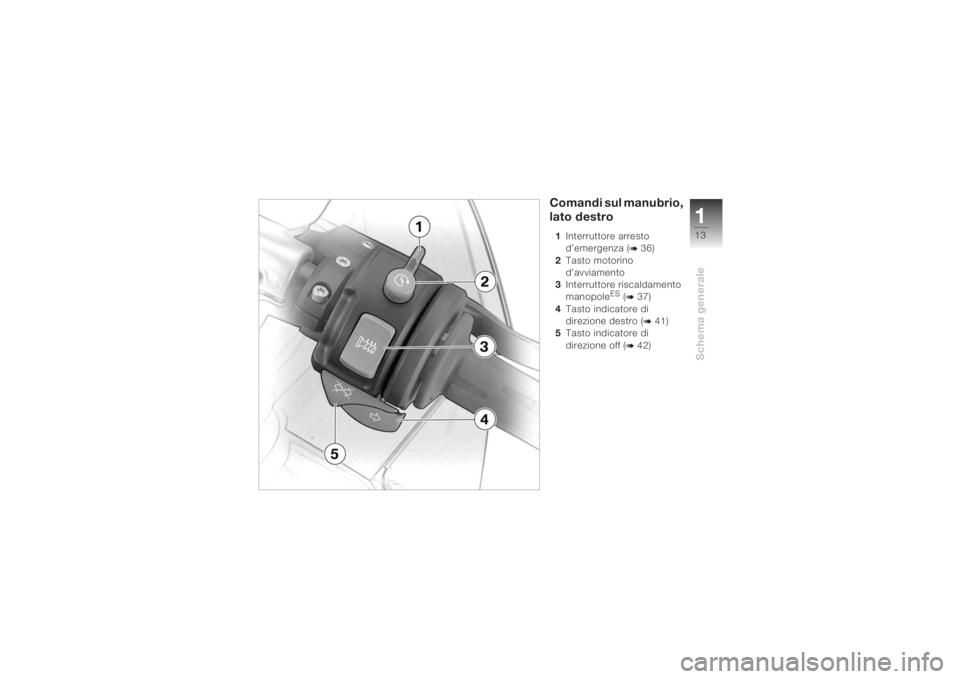

Comandi sul manubrio,
lato destro1Interruttore arresto
d’emergenza (
b 36)
2Tasto motorino
d’avviamento
3Interruttore riscaldamento
manopole
ES (b 37)
4Tasto indicatore di
direzione destro (b 41)
5Tasto indicatore di
direzione off (
b 42)

Schema generale114

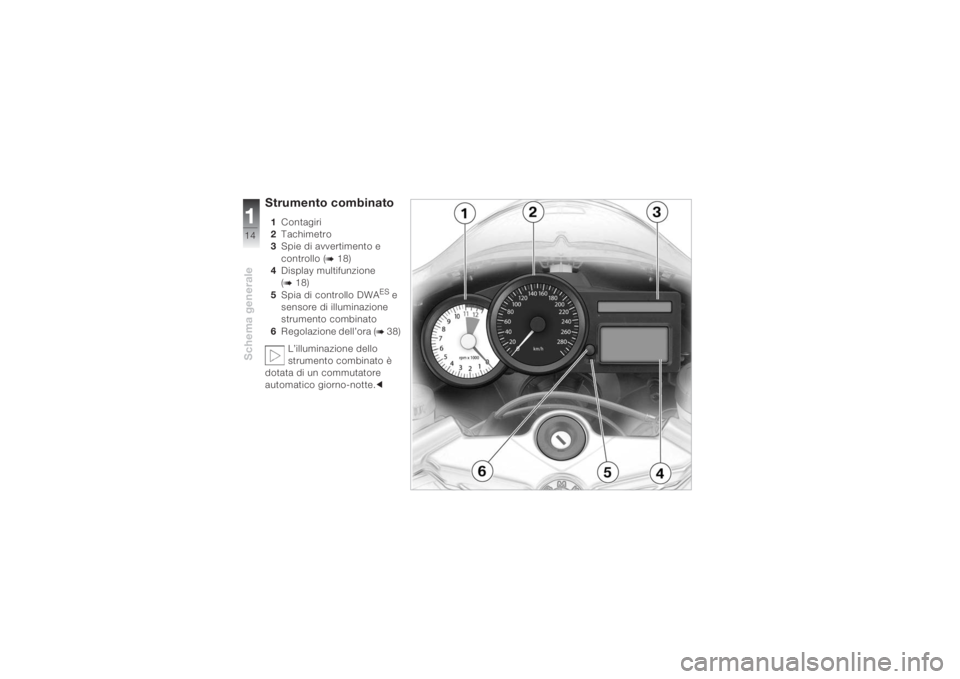

Strumento combinato1Contagiri
2Tachimetro
3Spie di avvertimento e
controllo (
b 18)
4Display multifunzione
(
b 18)
5Spia di controllo DWA
ES
e
sensore di illuminazione
strumento combinato
6Regolazione dell’ora (
b 38)
L’illuminazione dello
strumento combinato è
dotata di un commutatore
automatico giorno-notte.c
