579Accessori
Esercizio di apparecchi
supplementariGli apparecchi supplementari
possono essere messi in fun-
zione solo con accensione
inserita. Quando l’accensione
viene disinserita, l’apparec-
chio supplementare rimane in
funzione. Dopo circa 15 minuti
dal disinserimento dell’accen-
sione e/o durante la fase di
avviamento, la presa si disin-
serisce per alleggerire la rete
di bordo.Posa dei caviI cavi della presa diretti agli
apparecchi supplementari
devono essere posati in modo
che
– non intralcino il pilota
– non limitino o impediscano la
sterzata e le caratteristiche
di marcia– non possano rimanere
incastrati
I cavi non posati adegua-
tamente possono osta-
colare il pilota.
Posare i cavi come descritto
sopra.c

Accessori580

581Accessori

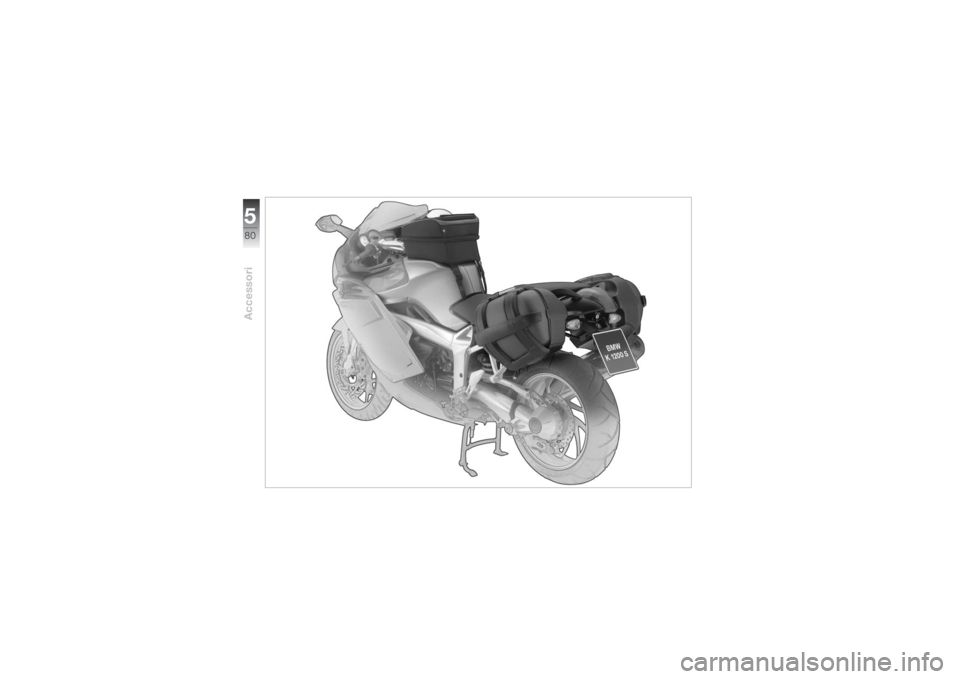

BagaglioCarico corretto
Il sovraccarico ed il cari-
co non uniforme possono
pregiudicare la stabilità di
marcia della moto.
Non superare il peso totale e
il carico ruote ammissibili
(
b 143). Prestare attenzione
alle seguenti avvertenze per il
carico.c
• Adattare le regolazioni del
precarico molla (
b 49), degli
ammortizzatori (b 47, 49) e
della pressione dei pneuma-
tici (
b 132) al peso totale.
• Verificare che il volume delle
valigie sia uniforme sui due
lati.
• Verificare che il peso sia
distribuito uniformemente
sui due lati.• Gli oggetti più pesanti
devono essere sistemati in
basso e all'interno.
• Caricare le valigie
AS sinistra
e destra con al massimo
8 kg ciascuna.
• Caricare lo zaino sul serba-
toio con al massimo 5 kg.
Leva di sbloccaggioA sinistra e a destra della ser-
ratura della valigia è presente
una leva di sbloccaggio.
La leva grigia con la scritta
OPEN serve ad aprire e chiu-
dere le valigie.
La leva nera con la scritta
RELEASE serve a togliere ed
applicare le valigie.
Posizioni della chiaveValigia chiusa e bloccata • Serratura nel senso di
marcia.
» Valigia chiusa.
» Valigia bloccata.
» La chiave può essere
estratta.

Accessori582
Valigia non chiusa e
bloccata • Ruotare di 90° la serratura
della valigia destra in senso
antiorario.
• Ruotare di 90° la serratura
della valigia sinistra in senso
orario.
» La valigia può essere aperta.
» Valigia bloccata.
» La chiave può essere
estratta.Valigia sbloccata
• Ruotare di 45° la serratura
della valigia destra in senso
orario.
• Ruotare di 45° la serratura
della valigia sinistra in senso
antiorario.
» Valigia chiusa.
» La valigia può essere
rimossa.
» La chiave non può essere
estratta.
Apertura delle valigie • Serratura della valigia in
posizione "Valigia non
chiusa".
• Tirare verso l'alto la leva di
sbloccaggio grigia.

583Accessori
» I ganci di arresto 1 si aprono.
• Tirare nuovamente verso
l'alto la leva di sbloccaggio
grigia.
• Estrarre il coperchio della
valigia 2 dal fermo.
» Valigia aperta
completamente.
Chiusura delle valigie • Spingere le chiusure 1 del
coperchio della valigia nei
fermi 2.
» Le chiusure scattano in
sede.In fase di chiusura verifi-
care che il coperchio
della valigia rimanga dentro il
limite 3.c
• Spingere le chiusure 4 dei
ganci di arresto nei fermi 2.
» Le chiusure scattano in
sede.
• Controllare che il coperchio
sia chiuso in modo sicuro.

Accessori584
Regolazione del volume
delle valigie • Chiudere il coperchio della
valigia.
• Ruotare verso l'esterno le
cinghie 1dei ganci di
arresto.
• Estrarre i ganci di arresto
dall'alto.
» Il volume massimo è
raggiunto.
• Chiudere i ganci di arresto.
• Spingere i ganci verso il
corpo della valigia.
» Il volume della valigia viene
adattato al contenuto.Montaggio delle valigie
• Serratura della valigia in
posizione "Valigia sbloccata". • Agganciare la valigia
nell'attacco inferiore 2.
• Tirare verso l'alto la leva di
sbloccaggio nera.
• Spingere la valigia
nell'attacco superiore 3.
• Spingere la leva di sbloccag-
gio nera verso il basso.
» La valigia è innestata.
• Bloccare la serratura della
valigia.
• Controllare che la serratura
sia bloccata in modo sicuro.

585Accessori
Rimozione delle valigie• Serratura della valigia in
posizione "Valigia sbloccata".
• Tirare verso l'alto la leva di
sbloccaggio nera.
• Estrarre la valigia
dall'attacco superiore.
• Sollevare la valigia
dall'attacco inferiore.Adattamento delle valigie Se dovesse traballare o se vi
fossero difficoltà di applica-
zione, la valigia deve essere
adattata alla distanza tra
l'attacco superiore e quello
inferiore.
Il fissaggio inferiore della
valigia può essere regolato in
altezza.• Aprire la valigia.
• Svitare le viti 1.
• Regolare l'altezza del
supporto.
• Serrare a fondo le viti.

Accessori586
Kit di soccorso per
pneumatici tubeless Il kit di soccorso è alloggiato
sotto la carena laterale sini-
stra. Attenersi alle istruzioni
per la riparazione e le avver-
tenze di sicurezza allegate.
• Smontare la sella
• Togliere le viti 1.
Il prospetto dei tipi di vite
utilizzati è riportato nel
(b 130).c
• Smontaggio della carena
laterale.
Per proteggere la carena
laterale dai graffi, appog-
giarla sulla sella.c
• Aprire la cinghia di fissaggio
e togliere il kit di soccorso.
